一、系统总体设计方案

本气体烟雾检测仪以 “传感器感知 - 信号放大 - 核心处理 - 预警控制” 为核心逻辑，构建适用于家庭、实验室、小型厂房等场景的安全监测系统，旨在实时检测可燃气体（如天然气、液化气）与烟雾浓度，及时预警火灾或气体泄漏风险。系统采用模块化架构，划分为气体烟雾采集模块、信号放大模块、核心控制模块、报警模块及显示模块五大单元。
气体烟雾采集模块负责捕捉环境中的气体与烟雾信号，将物理量转化为微弱电信号；信号放大模块通过放大电路对微弱电信号进行调理与放大，提升信号精度，避免后续处理中数据失真；核心控制模块接收放大后的信号，与预设安全阈值对比，判断是否触发预警；报警模块在检测值超限时，通过声光双重报警提醒人员撤离或处置；显示模块实时展示当前气体烟雾浓度数值与系统工作状态，方便用户直观掌握环境安全情况。该设计兼顾检测灵敏度与成本控制，满足小型场景的安全监测需求。

二、硬件选型与电路设计要点

硬件选型以高灵敏度、低噪声为核心原则，气体检测选用 MQ-2 传感器，该传感器对可燃气体与烟雾响应灵敏，可检测甲烷、丙烷、烟雾等多种目标物质，常温下即可工作，输出与气体浓度成正比的模拟电压信号；烟雾检测搭配 GP2Y1014AU 粉尘传感器，通过红外散射原理检测烟雾颗粒，输出微弱电流信号，适配不同类型烟雾检测需求。

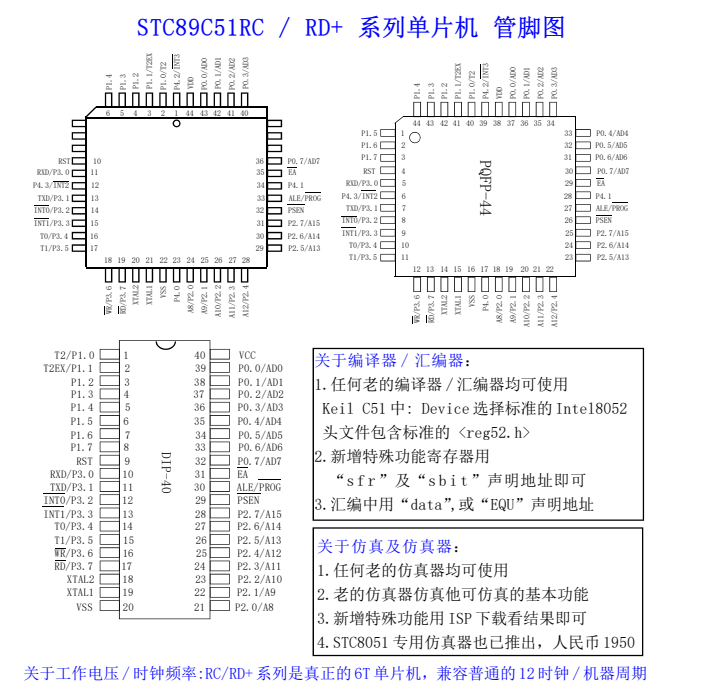

信号放大模块是硬件设计核心，针对 MQ-2 的模拟电压信号，采用运算放大器 LM358 构建同相放大电路，放大倍数设为 10-20 倍，将传感器输出的 0.1-1V 微弱电压放大至 1-20V，同时加入 RC 滤波电路（电阻 1kΩ、电容 0.1μF）滤除环境噪声；针对 GP2Y1014AU 的电流信号，设计 I-V 转换电路，通过运算放大器将电流信号转化为电压信号后再进行放大，确保两种传感器信号均能被核心控制器精准识别。核心控制器选用 STC89C52 单片机，其丰富的 I/O 接口可连接各模块，且具备 A/D 转换接口（需外接 ADC0832 芯片），实现模拟信号到数字信号的转换；报警模块采用蜂鸣器与红色 LED 灯，通过单片机 I/O 口控制通断；显示模块选用 1602 液晶屏，实时显示浓度数值与报警状态。此外，设计 5V 稳压电源模块，为各硬件提供稳定供电，避免电压波动影响检测精度。

三、系统功能实现逻辑

系统功能实现围绕 “信号采集 - 放大调理 - 数据处理 - 预警控制” 的流程展开，核心逻辑依赖各模块协同工作。通电后，气体烟雾采集模块（MQ-2 与 GP2Y1014AU）持续监测环境，MQ-2 输出与气体浓度对应的模拟电压信号，GP2Y1014AU 输出与烟雾浓度对应的电流信号。两类信号分别传入信号放大模块：MQ-2 信号经 LM358 放大电路放大后，通过 ADC0832 芯片转换为数字信号；GP2Y1014AU 信号经 I-V 转换与放大后，同样通过 ADC0832 转换为数字信号，两路数字信号均传输至 STC89C52 单片机。
单片机接收数据后，首先进行数据校准（消除传感器零漂误差），再将校准后的浓度值与预设安全阈值（如 MQ-2 检测可燃气体阈值设为 500ppm，GP2Y1014AU 检测烟雾阈值设为 0.5mg/m³）对比。若浓度值低于阈值，单片机通过 1602 液晶屏更新当前浓度数值，系统保持监测状态；若任一传感器检测值超过阈值，单片机立即触发报警模块，控制蜂鸣器持续发声、红色 LED 灯闪烁，同时在液晶屏上显示 “气体泄漏” 或 “烟雾超标” 预警信息；若浓度值持续升高（如 10 秒内超过阈值 1.5 倍），单片机可扩展输出控制信号，联动排风设备或燃气阀门，降低环境风险。此外，系统支持手动复位功能，报警后工作人员处置完毕，可通过按键复位报警状态，恢复正常监测。

四、软件流程设计思路

软件设计采用模块化编程，以 C 语言为开发语言，基于 Keil C51 开发环境，主要包括主程序、信号采集与转换子程序、数据处理子程序、报警控制子程序及显示子程序。主程序流程为：系统初始化（单片机 I/O 口、ADC0832、1602 液晶屏初始化，阈值参数设置）→ 调用信号采集与转换子程序→ 调用数据处理子程序→ 对比阈值判断是否超限→ 执行对应操作（正常显示 / 触发报警）→ 延时 1 秒→ 循环执行。
信号采集与转换子程序控制 ADC0832 芯片，依次采集 MQ-2 与 GP2Y1014AU 放大后的信号，将模拟信号转换为 8 位数字信号，传输至单片机；数据处理子程序对数字信号进行校准（通过预设校准系数消除误差），并将数字量换算为实际浓度值（如 MQ-2 数字量与气体浓度的换算公式：浓度 =（数字量 / 255）×1000ppm）；报警控制子程序在浓度超限时，输出高低电平控制蜂鸣器与 LED 灯工作，同时记录报警时间与浓度峰值；显示子程序将实时浓度值、报警状态（正常 / 超限）更新至 1602 液晶屏，确保信息实时同步。软件设计中加入数据滤波算法（如滑动平均滤波），对连续 5 次采集数据取平均值，减少环境干扰导致的检测波动，提升数据稳定性。

五、结语

本基于放大电路传感器的气体烟雾检测仪，通过高精度传感器与信号放大电路的结合，实现了气体与烟雾的灵敏检测，搭配单片机控制的报警与显示功能，有效填补了小型场景安全监测的需求空白。系统硬件设计中，信号放大模块的优化提升了微弱信号的检测精度，软件中的数据滤波与校准算法进一步保障了检测数据的可靠性，且整体硬件成本较低，易于组装与维护。
实际测试表明，系统对可燃气体的检测响应时间小于 3 秒，烟雾检测响应时间小于 5 秒，浓度检测误差控制在 ±5% 以内，报警触发准确，能有效预警安全风险。但系统仍存在改进空间，如未实现远程报警功能、缺乏浓度趋势分析，未来可加入蓝牙或 WiFi 模块，实现手机 APP 远程监控与报警推送，同时结合历史数据建立浓度变化趋势模型，提前预判安全隐患。总体而言，该设计为小型场景的气体烟雾安全监测提供了经济实用的解决方案，具备较好的推广价值。

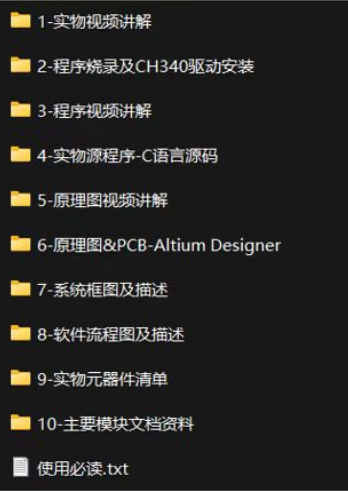

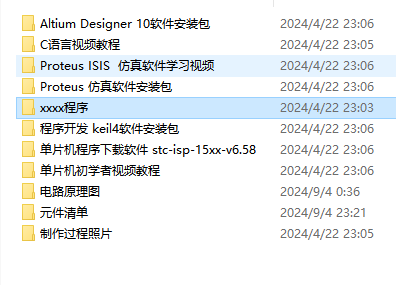

文章底部可以获取博主的联系方式，获取源码、查看详细的视频演示，或者了解其他版本的信息。
