本篇博客参考的博客为：

LTspice基础教程-015.导入第三方库_ltspice导入第三方模型-CSDN博客

这里以我导入一个芯片到LTspice为例子（使用的LEspice版本为24.1.9）

比如说我要导入一个监控与复位芯片TPS3840DL19，监控电压为1.9V

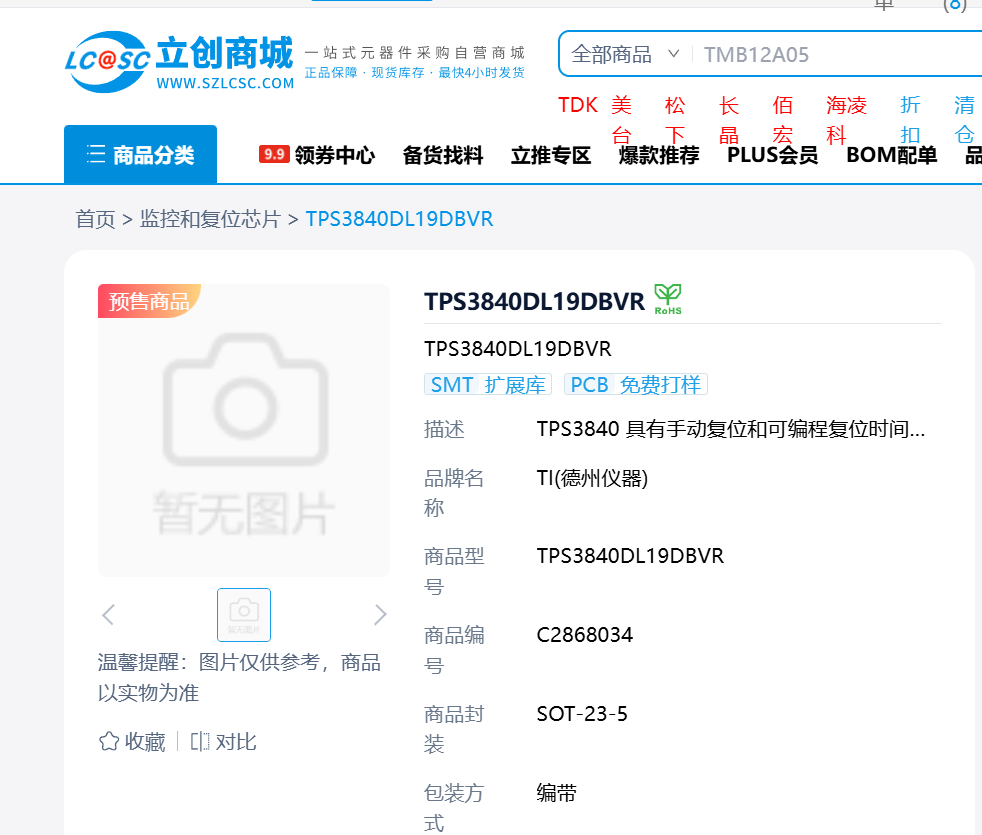

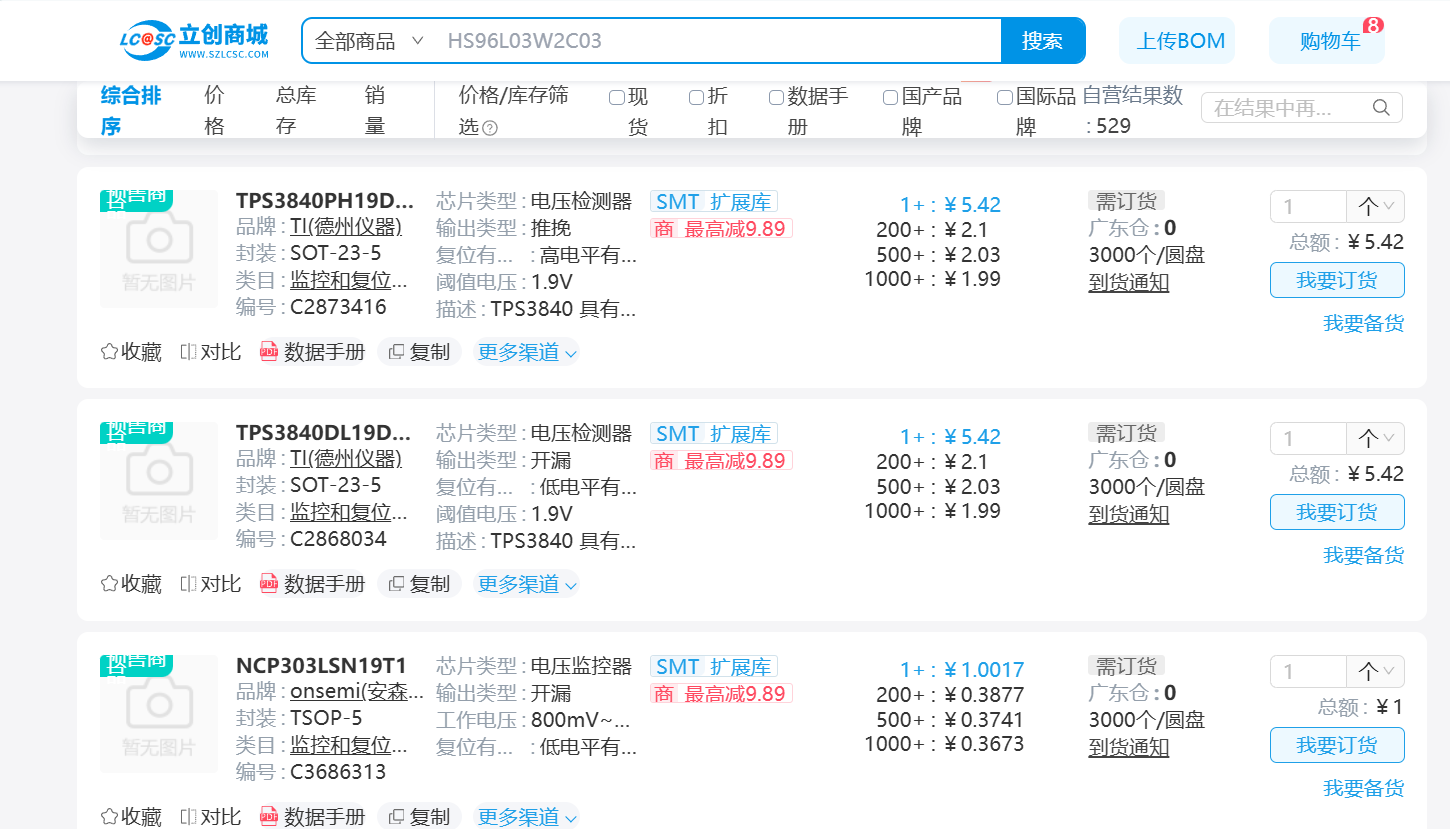

一、先打开立创商城，找到这个芯片（没有图片，但是问题不大）

这一步不重要，主要是展示一下芯片，选的是TI的厂家，有的厂家没有给出相关的仿真模型，这时可以选择一个同样功能但是不同厂家，但是有相关仿真模型的芯片；

二、建立相关模型步骤

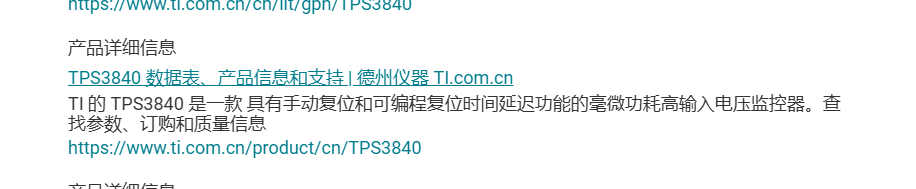

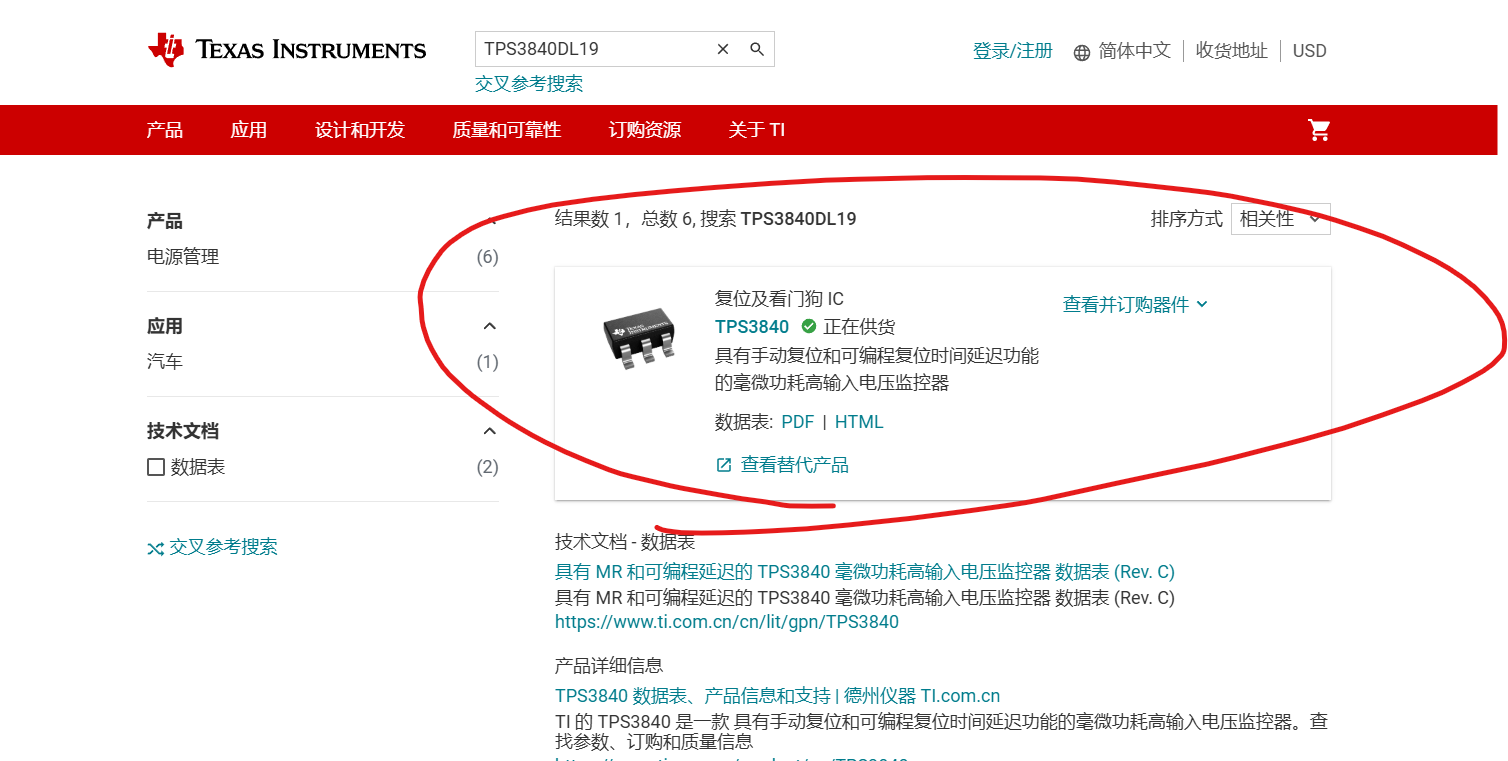

1、已知芯片为TI的TPS3840DL19，在TI搜索TPS3840DL19

2、点开圈住的部分(有时点不开，这时可以选择其他的)

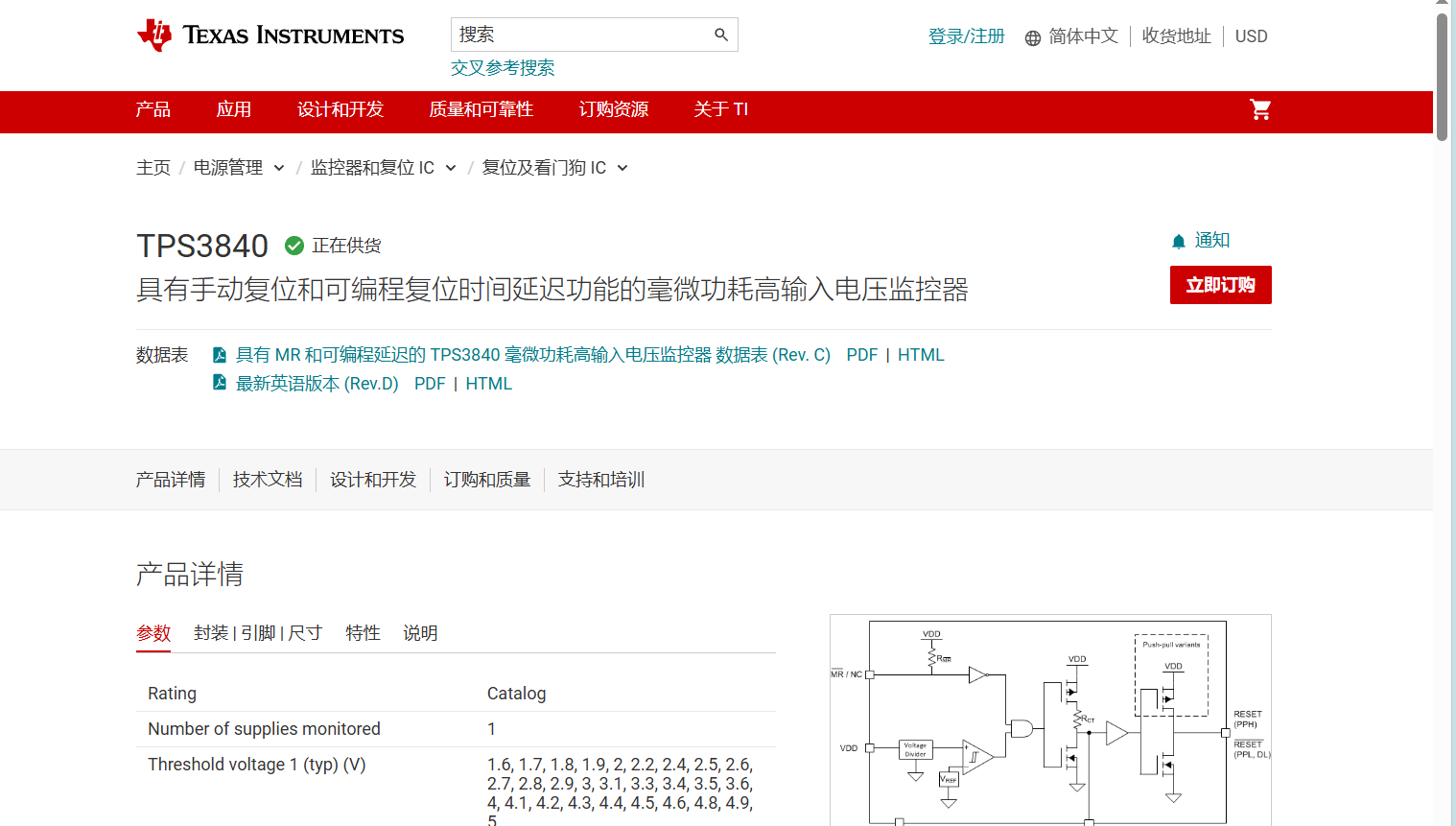

3、选择其他的之后可以打开，页面如下

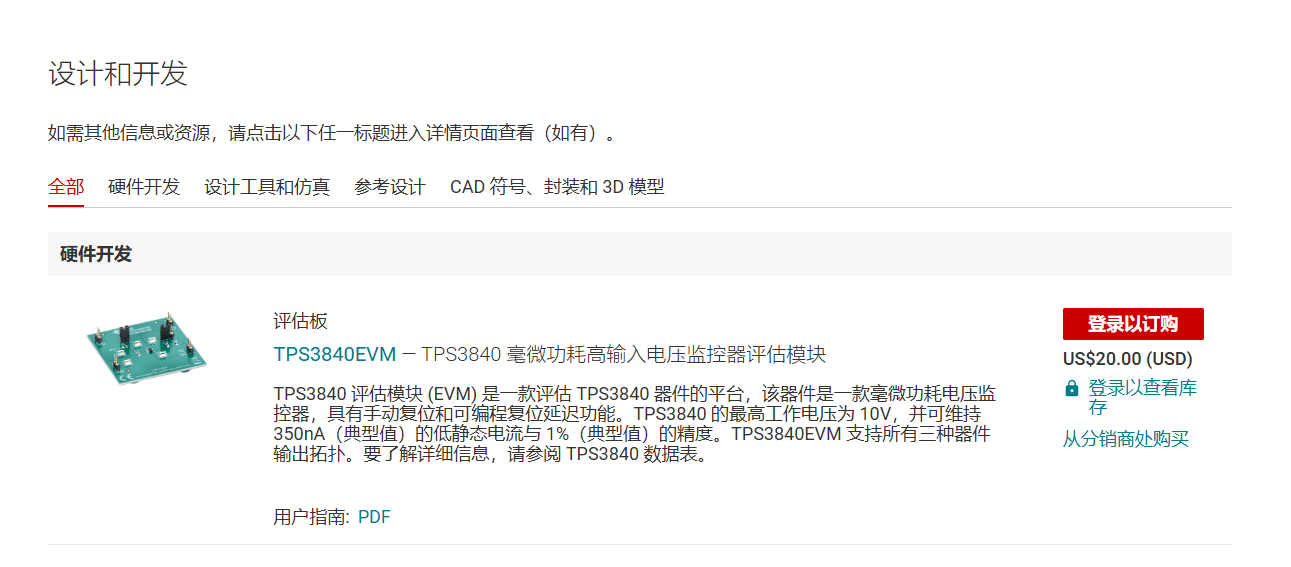

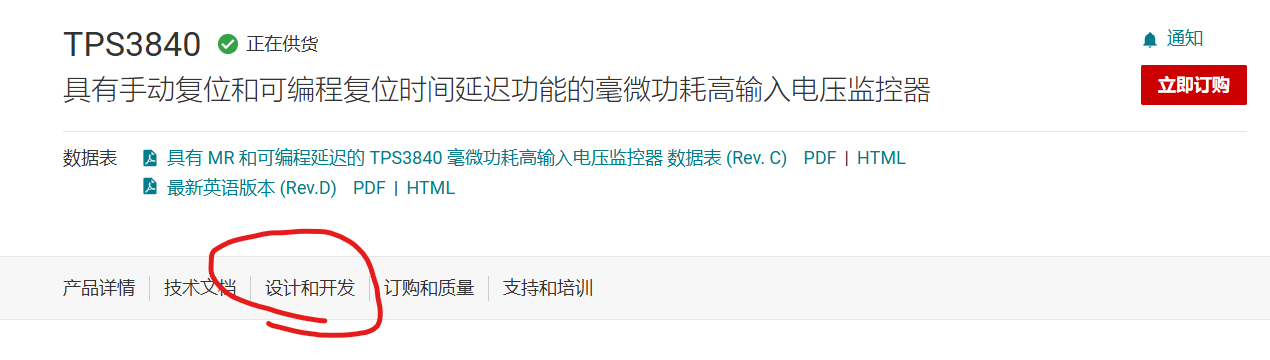

4、选择设计与开发

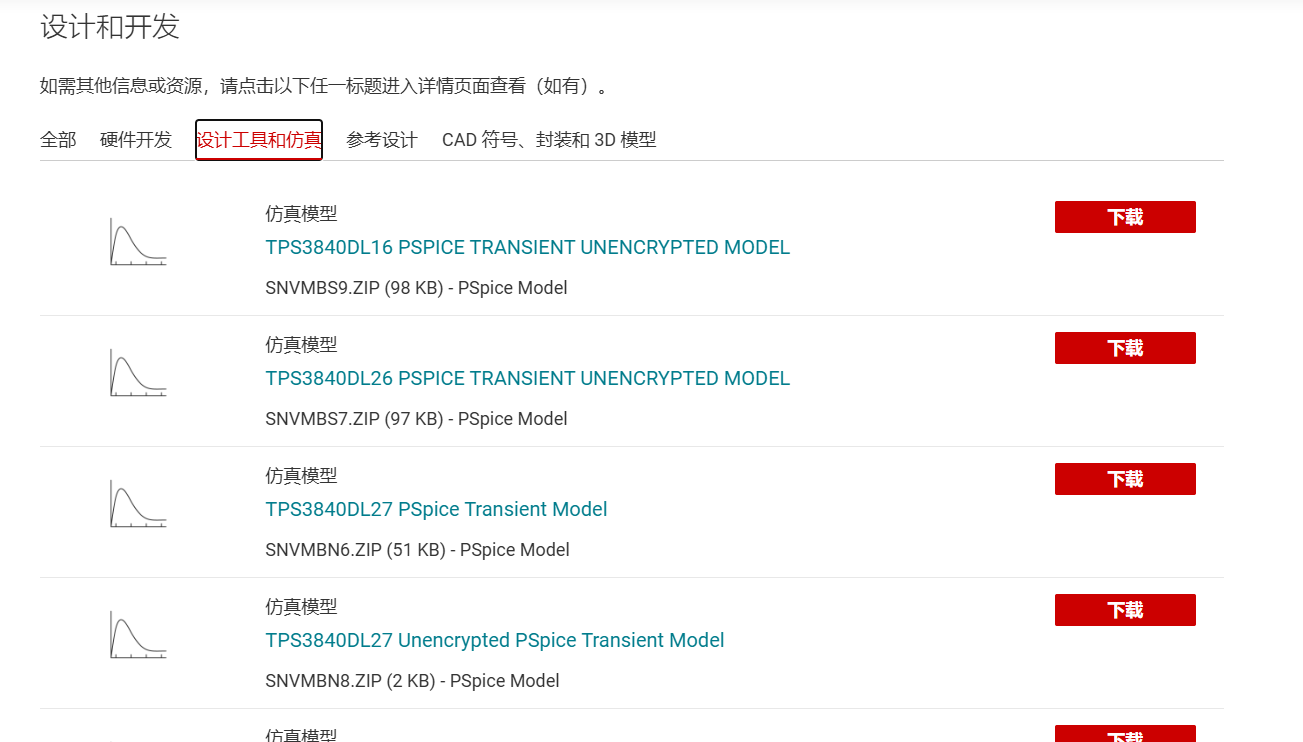

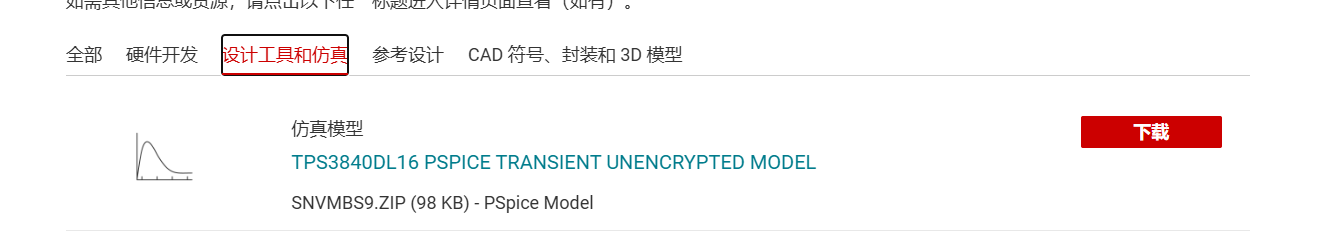

5、点击设计工具与仿真，并选择相关的型号（TPS3840DL19）

6、没有看到TPS3840DL19的，那就选择了一个相近的DL16

点击下载按钮，将压缩包保存到桌面

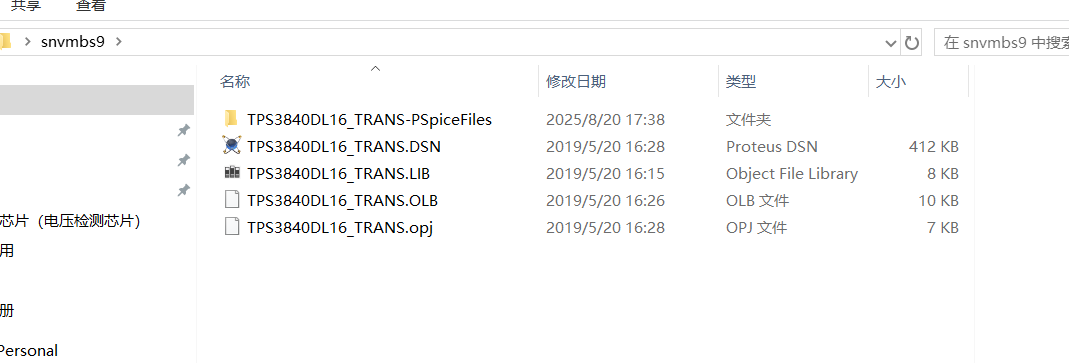

7、解压后打开

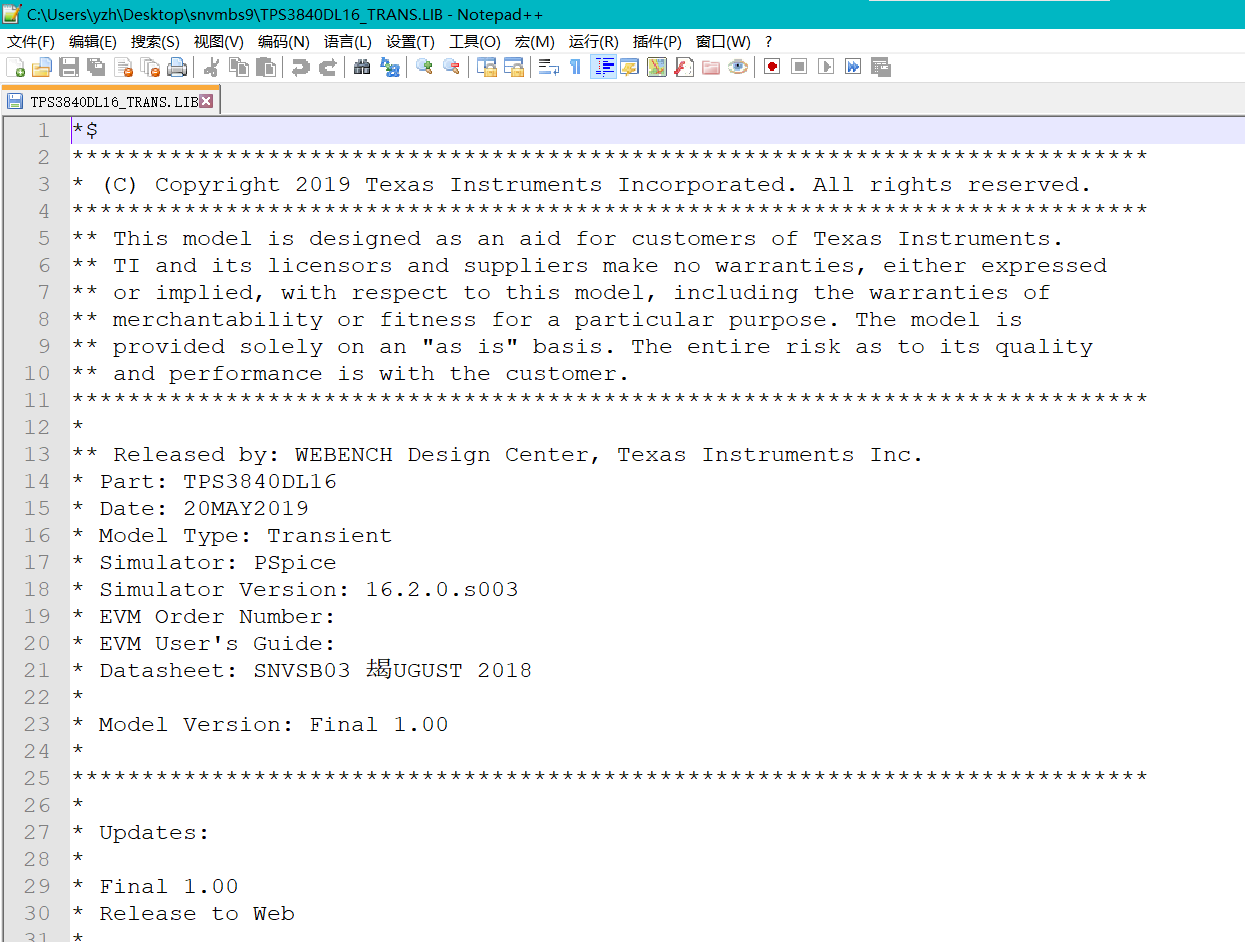

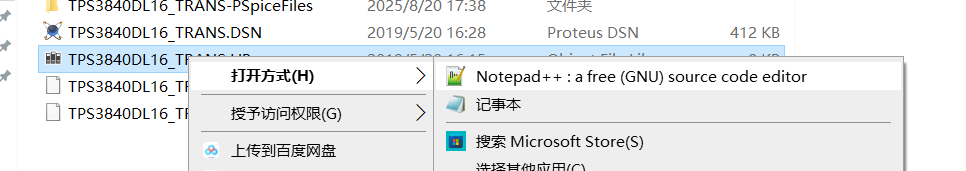

8、选择文件尾缀为.lib的文件以记事本的形式打开，我这里使用的是Notepad++

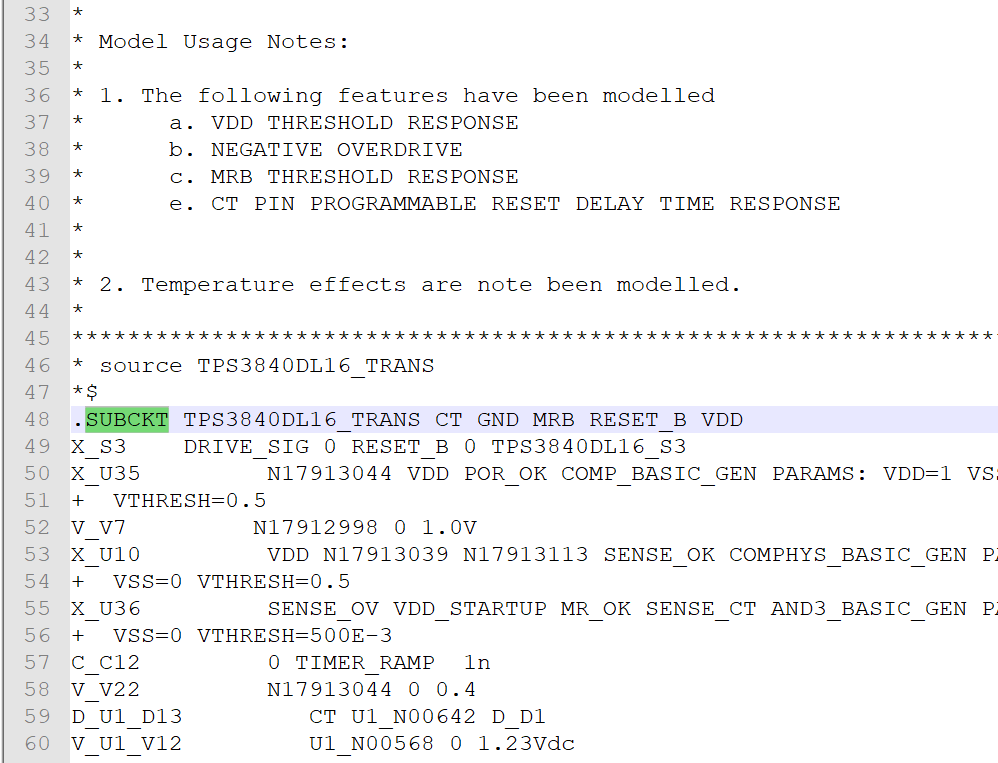

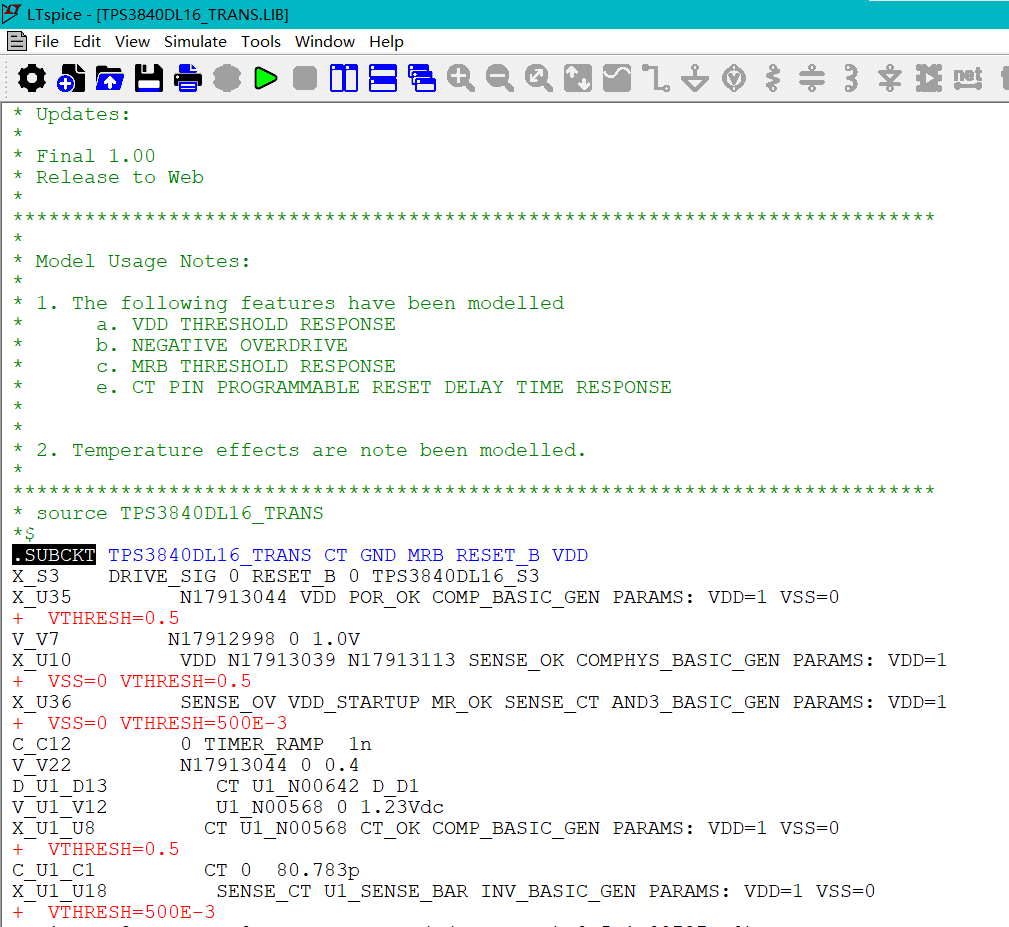

9、打开后寻找.SUBCKT，复杂的模型里面有多个SUBCKT，要寻找后面跟着元器件名字的那一行（一般后面会跟着相关引脚的名称）

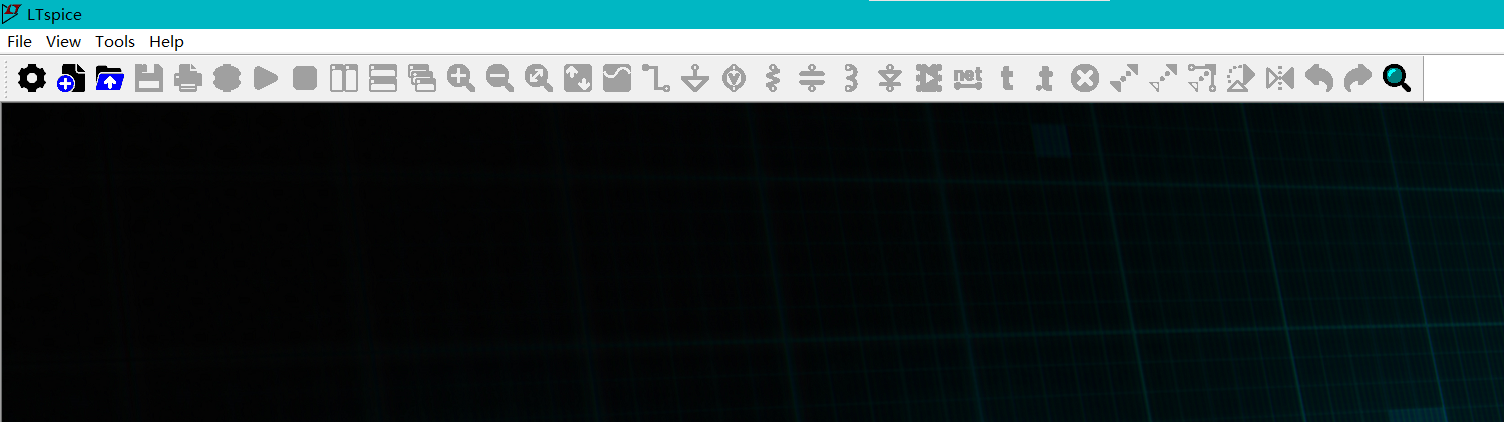

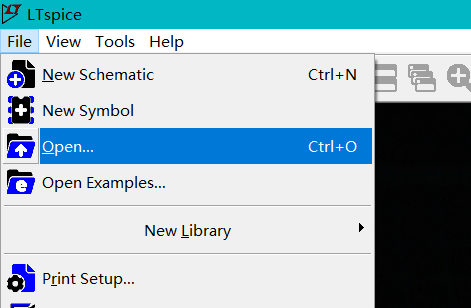

10、接着打开LTspice软件，打开刚下载的.lib文件

11、找到之前定位的.SUBCKT那一行

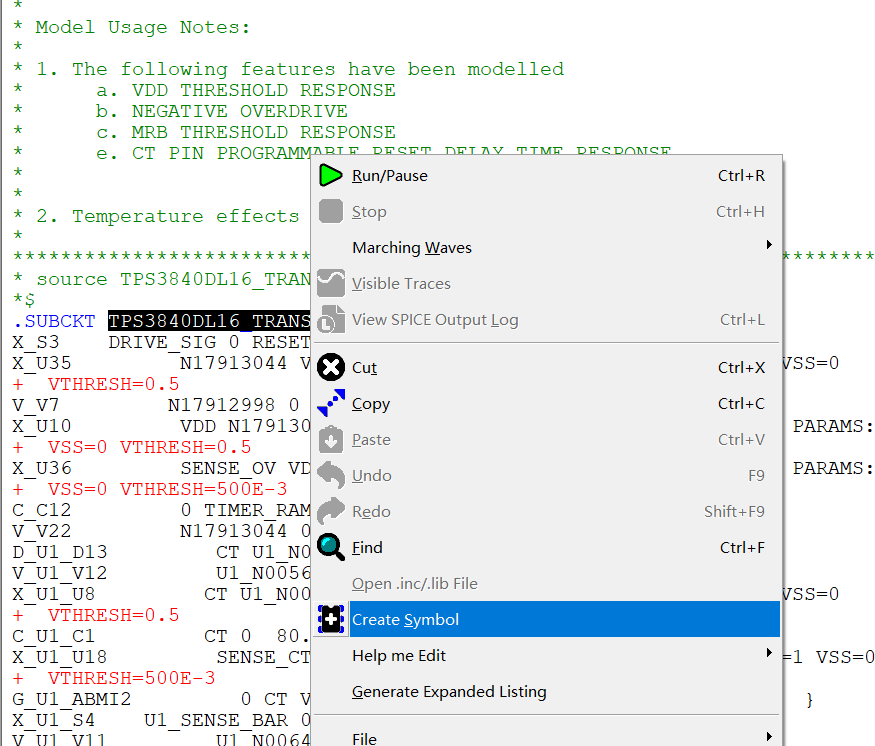

12、右键元器件名字，选择Create Symbol

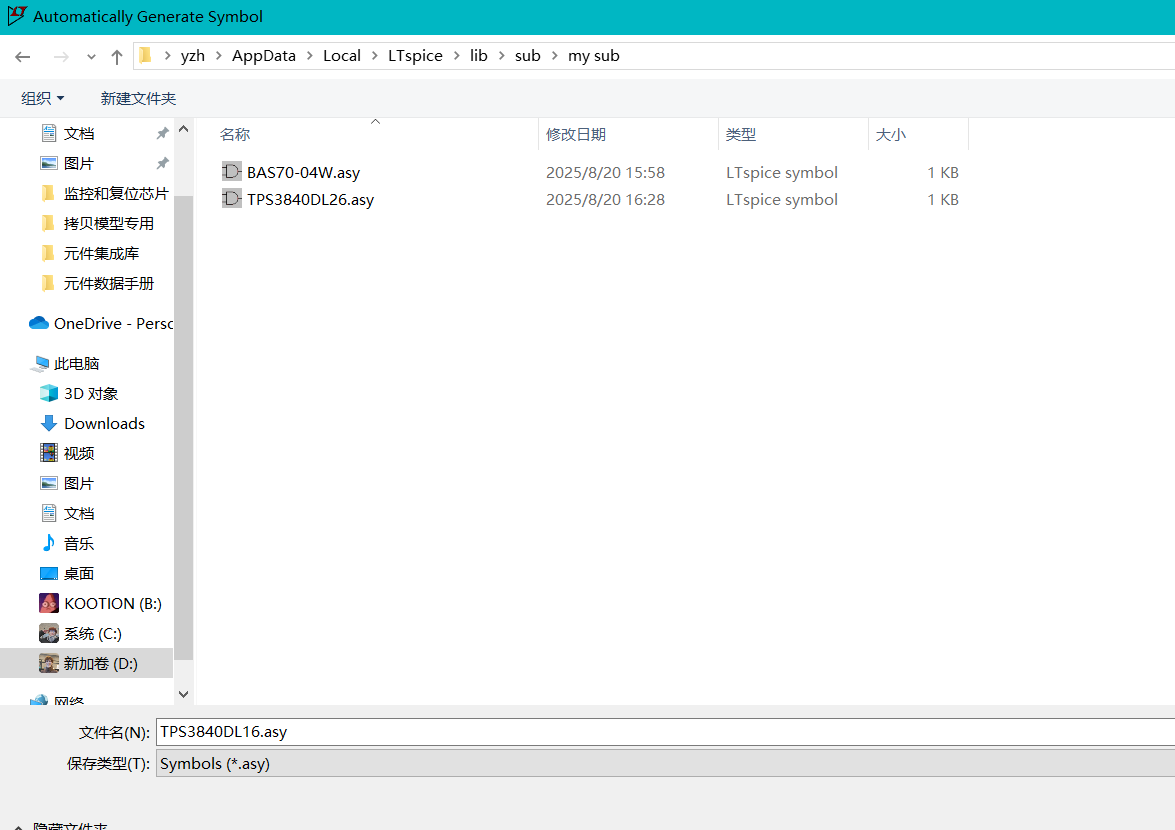

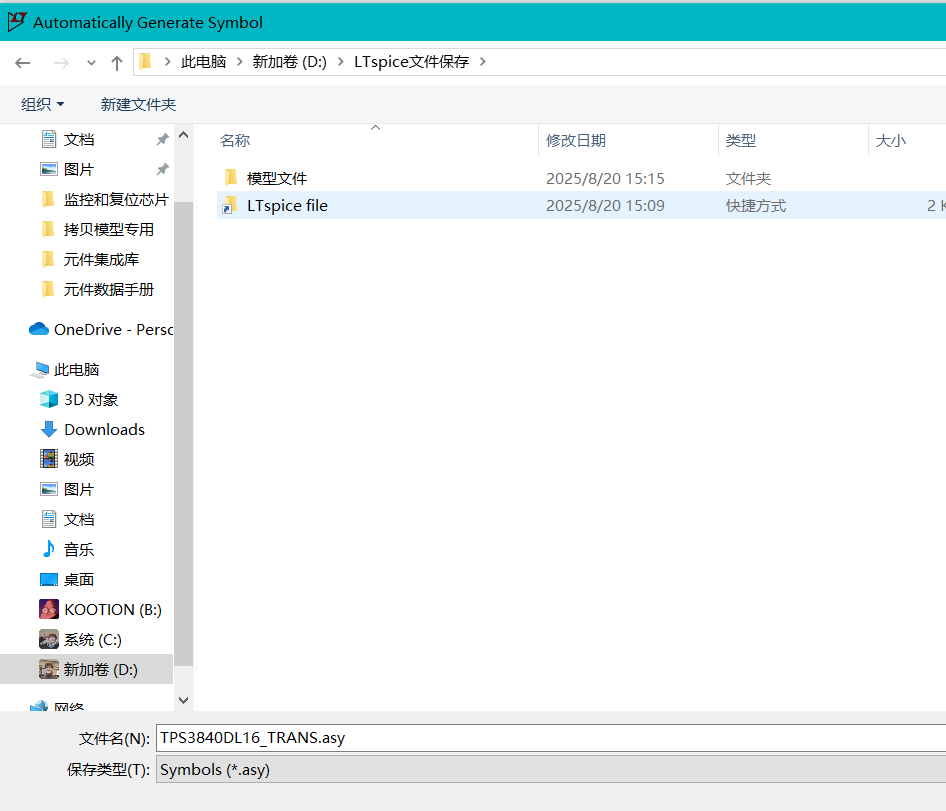

13、之后会弹出保存的窗口，将文件保存到LTspice的保存文件夹下面（可以自己选择存储位置）

14、模型文件是我自己创立的

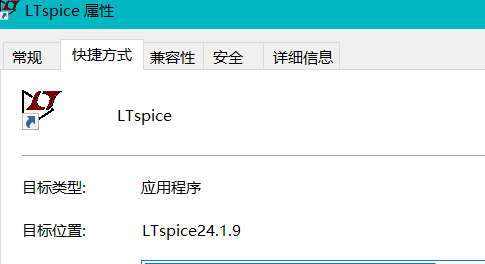

LTspice file是我创立的快捷方式，指向的是LTspice软件的模型库保存位置

我的位置是C:\Users\yzh\AppData\Local\LTspice

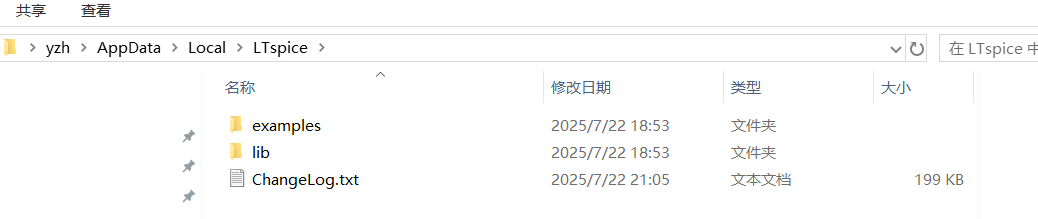

打开后的样子是

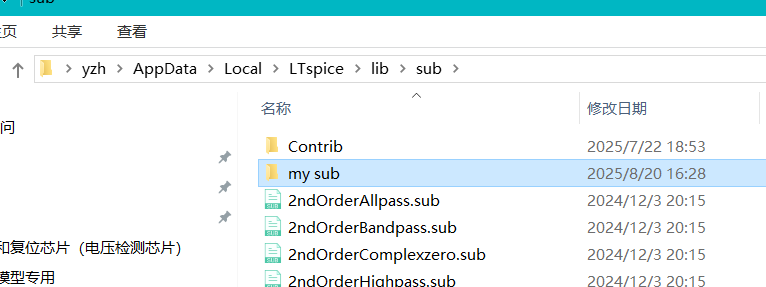

15、接着我们先打开lib文件夹，再打开sub文件夹，在sub文件夹下面建立一个my sub文件夹用来放置我们创立的元器件（只是用来放置，调用的话存在其他位置）

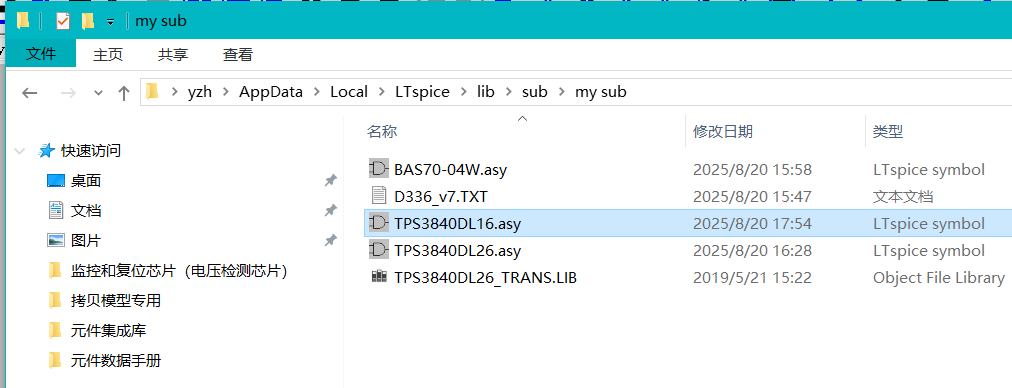

16、将第13步保存的文件保存到my sub文件夹里面

17、保存后LTspice会出现一个界面

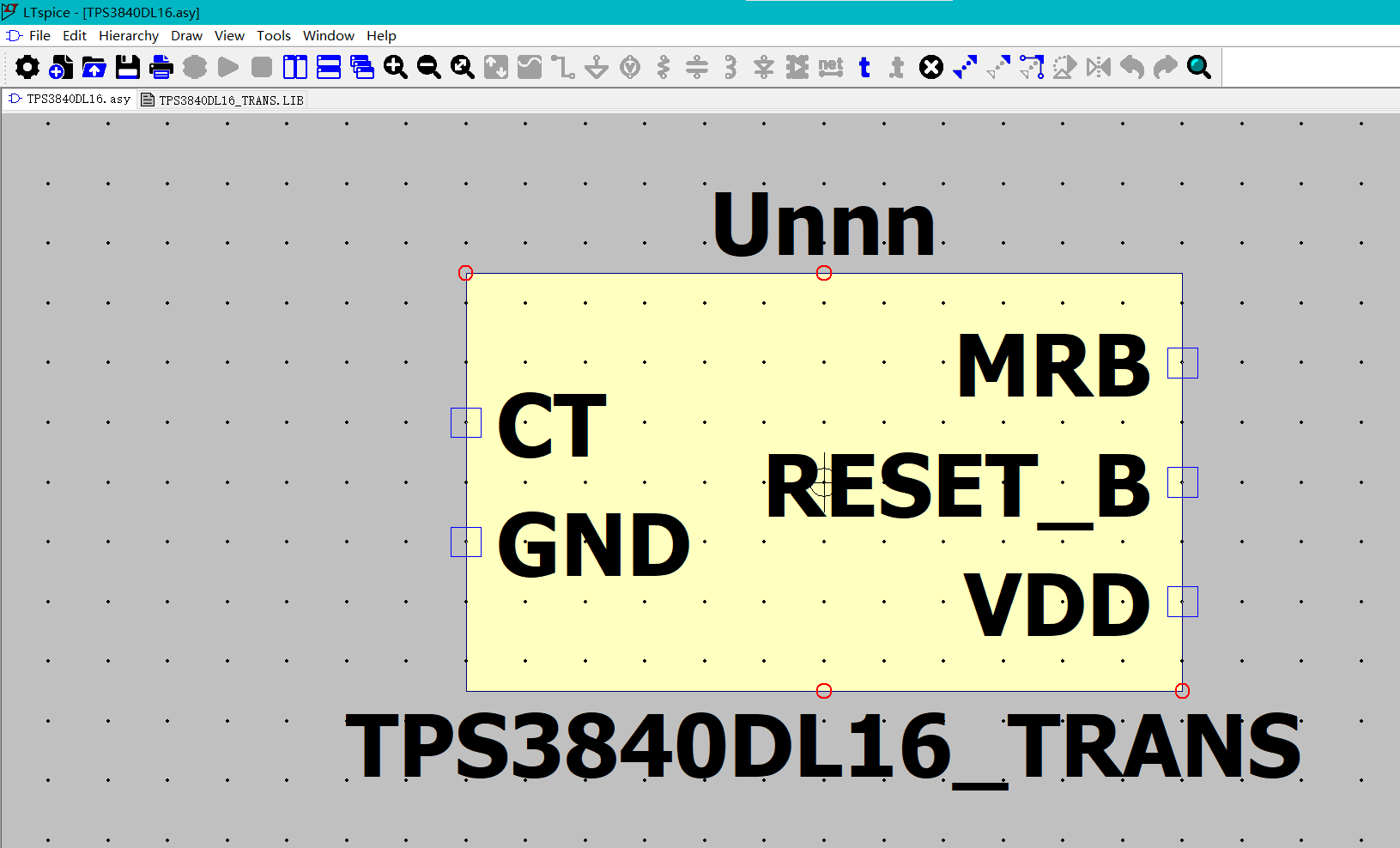

18、这个样子我们就已经生成好了

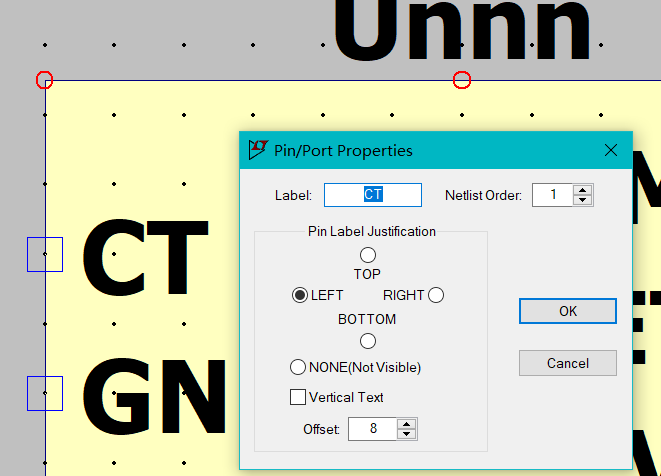

右键相关的引脚可以打开引脚对应的端口，可以发现端口号与原理图的不一样，但是我们只是仿真效果，具体引脚其实不影响

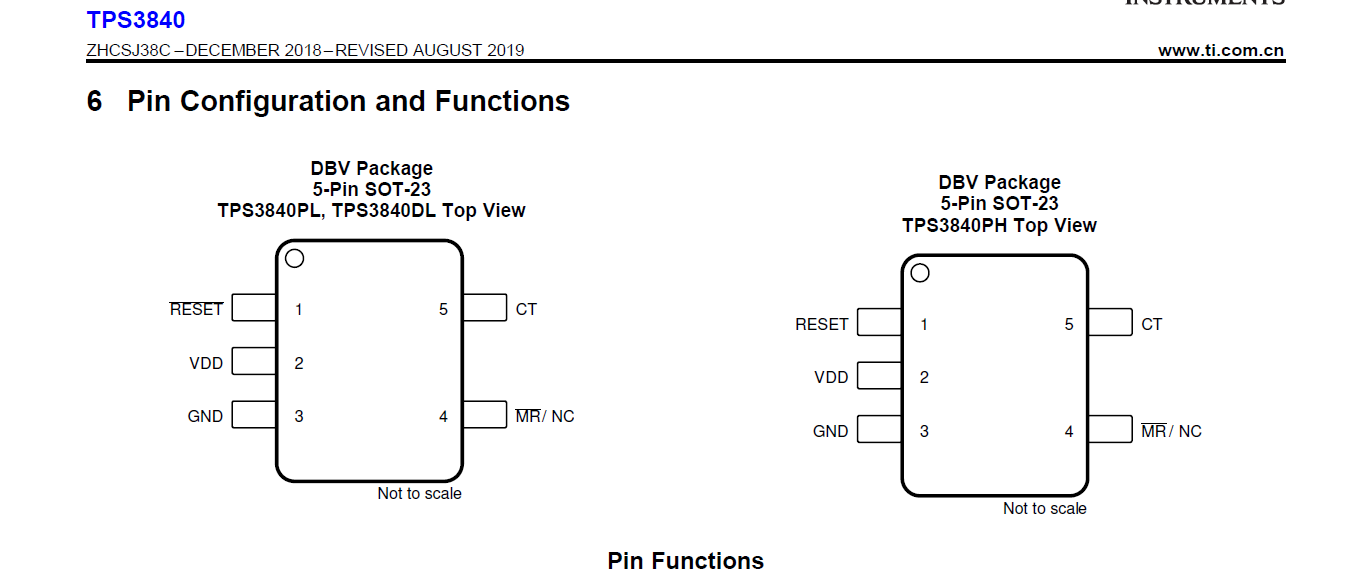

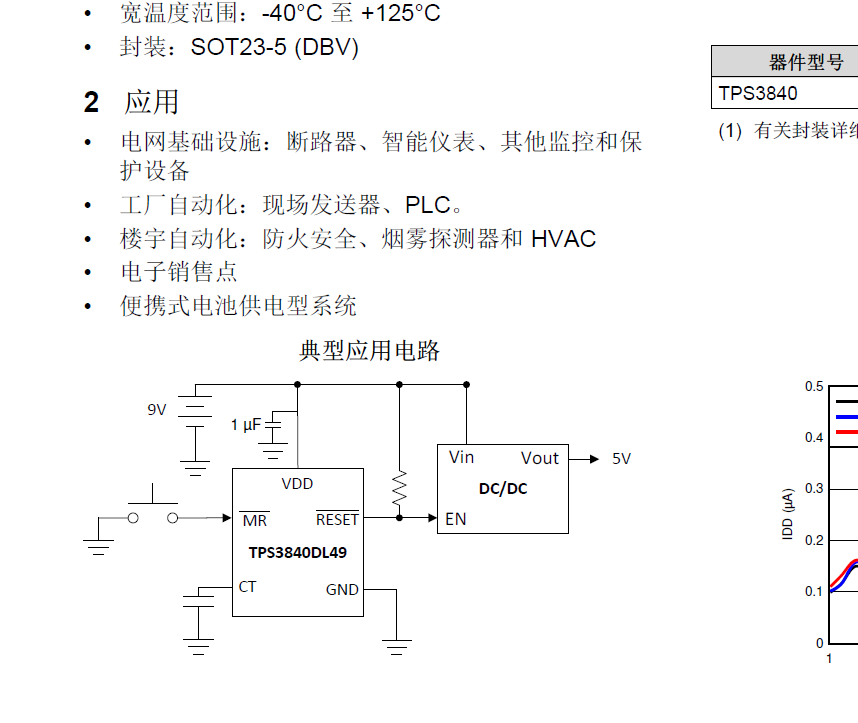

LTspice显示CT端口为1号引脚，但是原理图显示CT端口为5号引脚

19、接下来要进行最重要的一步，创建元件库，将原件保存到库里面，以后使用可以直接打开库，在库里面选择元件使用

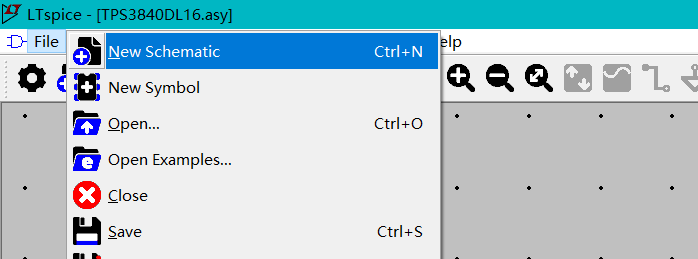

先创建一个新的原理图

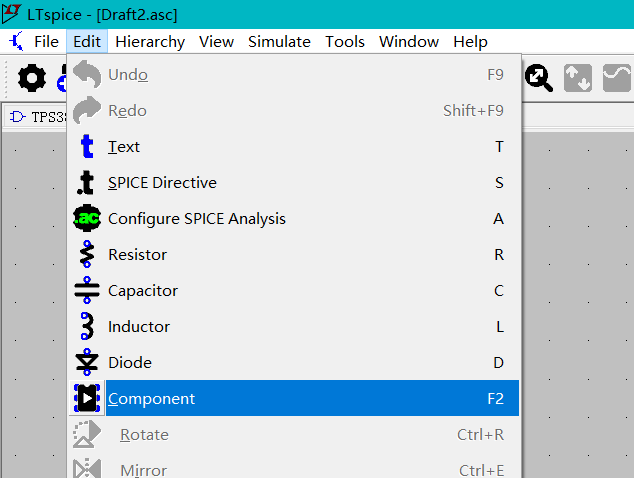

20、点击放置元件

21、可以看到这个元件库里面的顺序是[ADC],[Comparators],[CurrentMonitors]...

22、接着再打开LTspice文件的库保存位置，同14步，我的位置在C:\Users\yzh\AppData\Local\LTspice

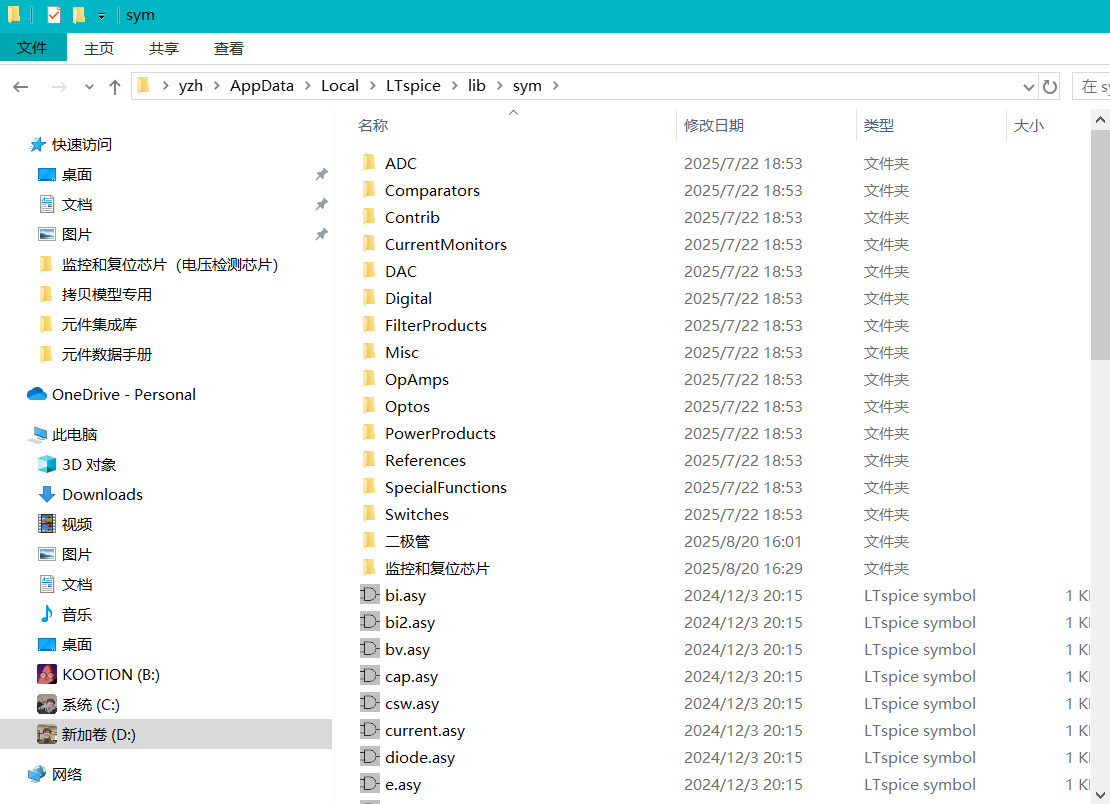

打开之后会发先，文件夹里面文件的名字与LTspice里面元件库的顺序相同，都是[ADC],[Comparators],[CurrentMonitors]...

所以我们只要在这个文件夹里面建立属于我们自己的文件夹就行，我们这里选择建立监控和复位芯片文件夹（我之前建立了，这个文件夹里面就已经存在了，这里文件夹使用中文不要紧，一样可以使用（已验证））

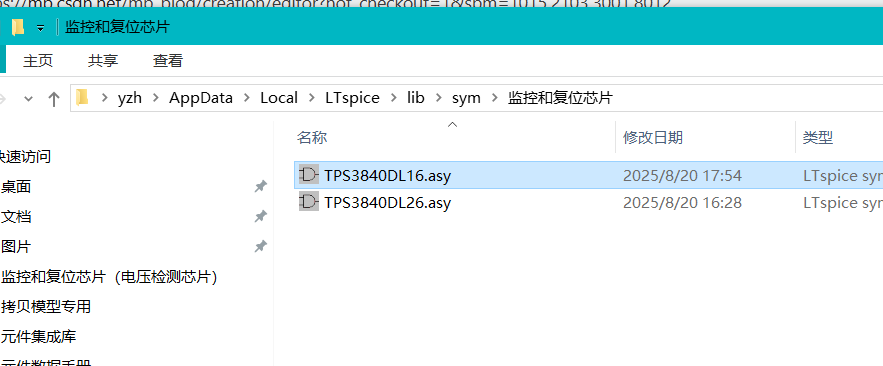

23、将之间保存在my_sub里面的模型文件复制到sym文件夹中的监控和复位芯片文件夹中即可

24、将LTspice软件重启，再次打开

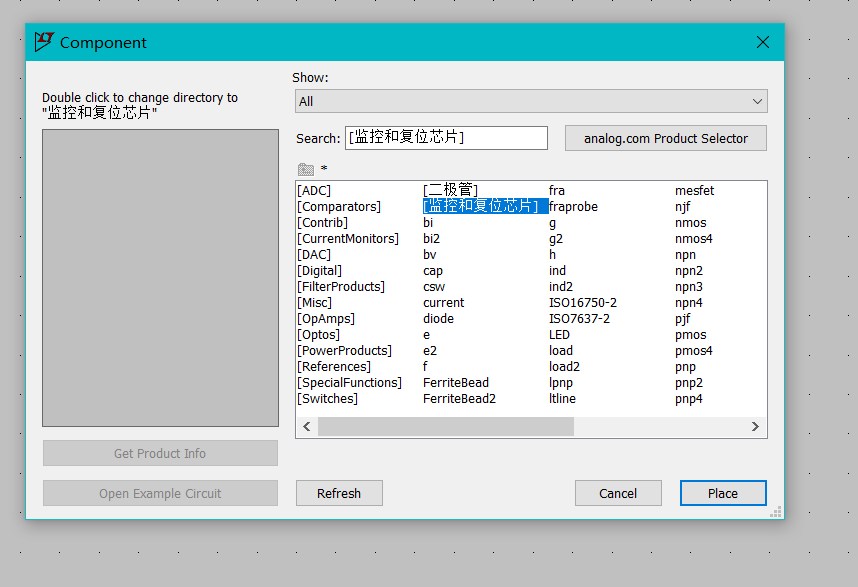

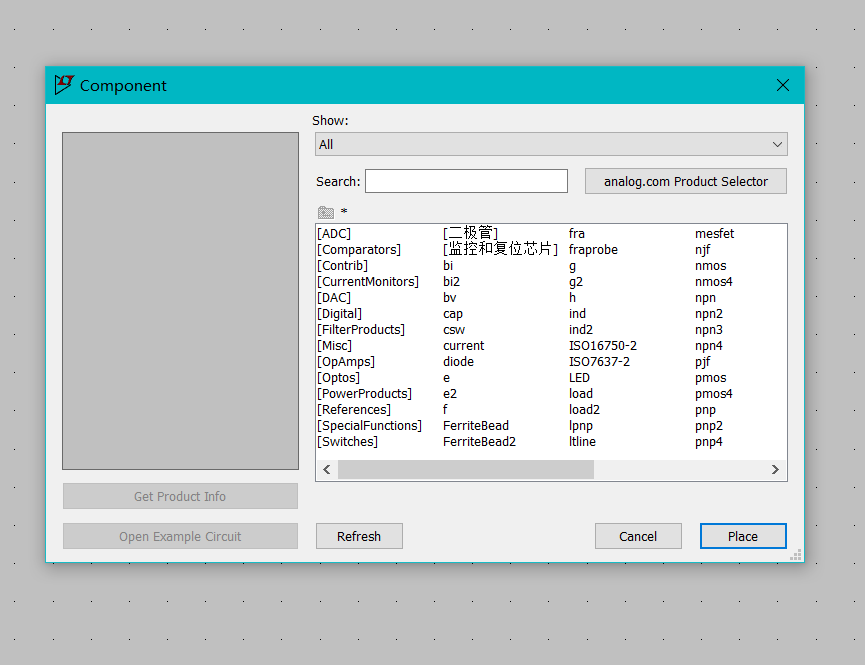

可以发现有监控和复位芯片这个文件夹，双击打开

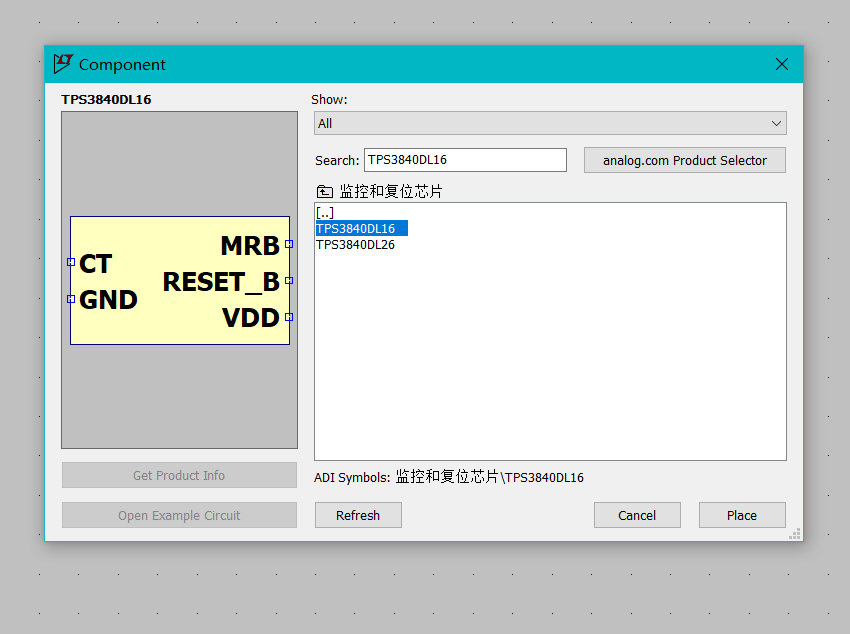

可以看到存在这个元件模型

三、仿真演示

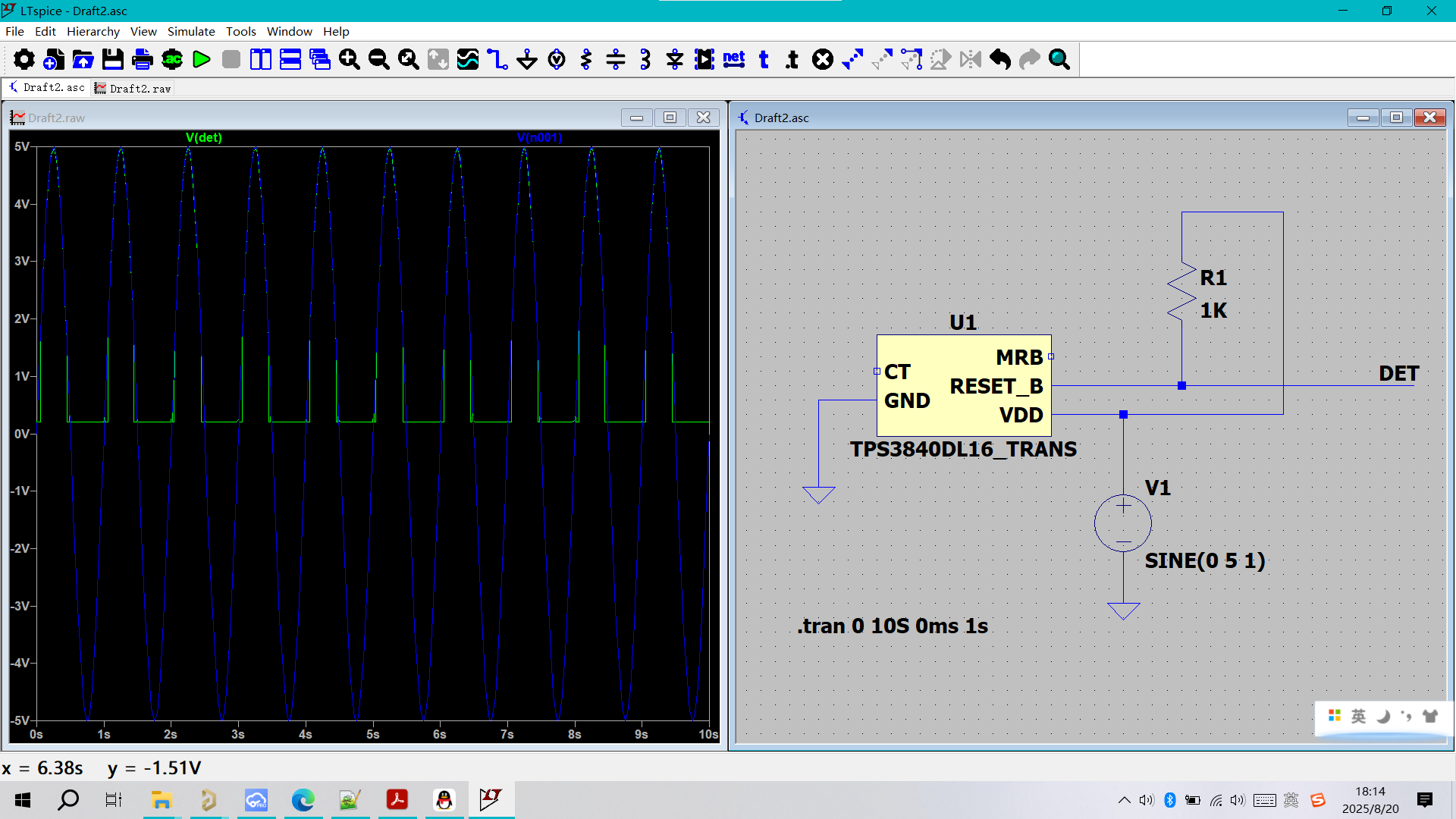

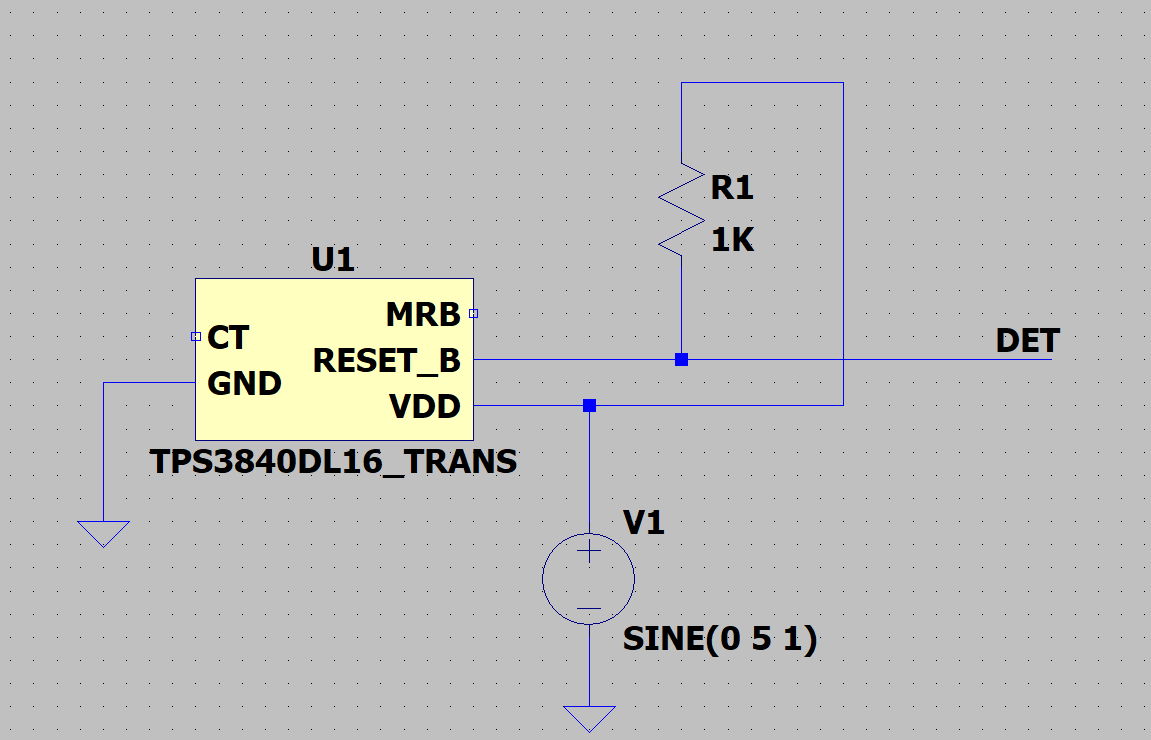

根据原理图连接好相关元件（具体如何连接我就不详细说了）

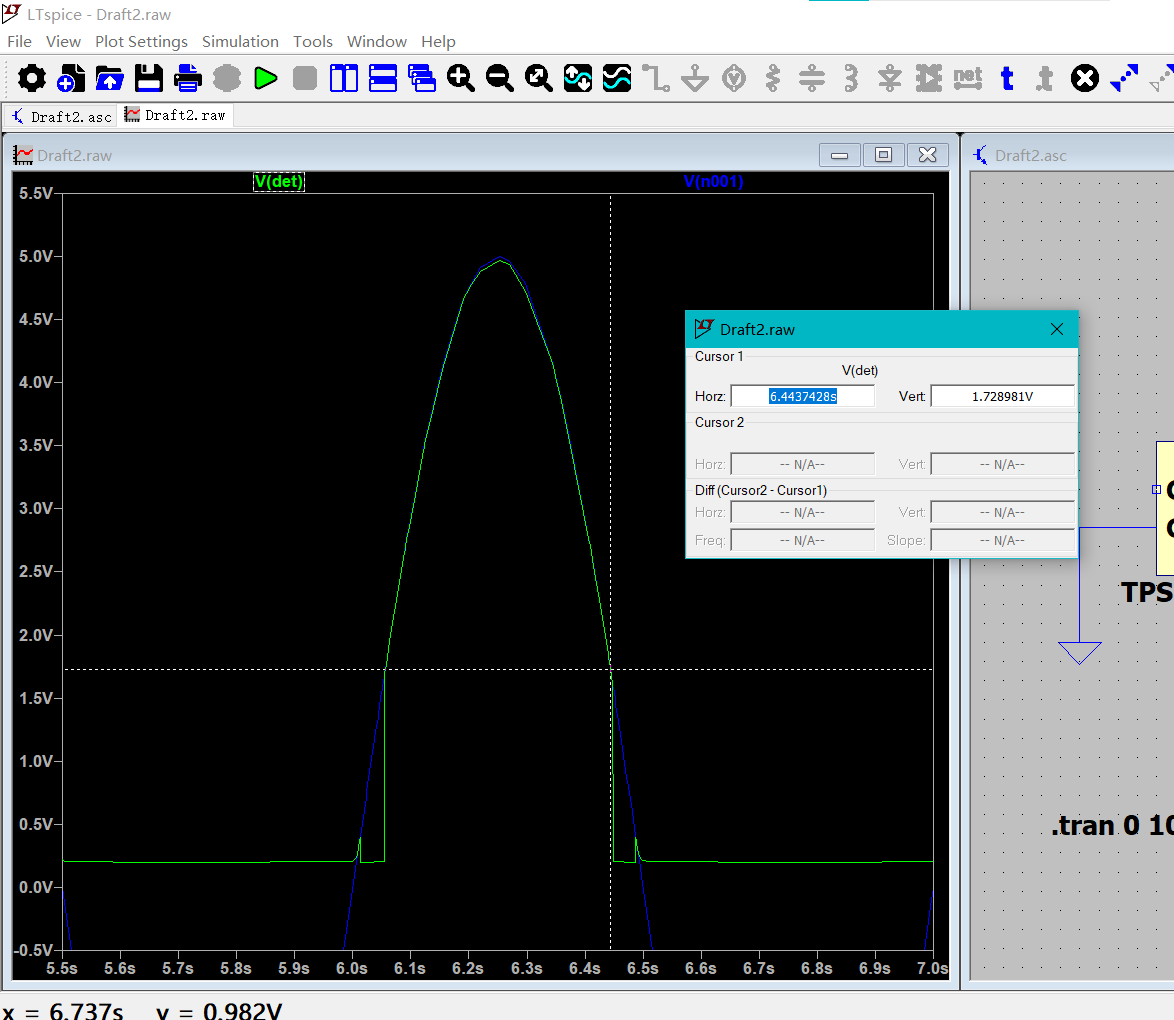

这个芯片的监控电压是1.9V，在电源电压低于1.9V的时候DET（绿色的线）为0V，高于1.9V的时候为高电平，根据下面的图片所示改芯片功能正常
