一、高可用架构对比分析

1. Multi Master Replication Manager (MMM) - 廉颇老矣（单主模式）

核心概述：基于Perl脚本的MySQL主从复制监控与故障迁移工具，同一时间仅一台主服务器对外提供写服务。
官方资源：http://mysql-mmm.org/

核心特性

• 优势：
  • 支持读写VIP配置，实现读写请求高可用
  • 工具包完整，无需额外开发脚本
  • 故障转移后可持续监控集群状态
• 局限：
  • 故障处理机制简单，存在数据丢失风险（建议搭配半同步复制缓解）
  • 社区维护停滞，不支持GTID复制
  • 已不推荐在新架构中使用

架构说明：
MMM 架构由监控节点（monitor）、主节点（master）、从节点（slave）及 VIP（虚拟 IP）组成。

• 监控节点：通过perl脚本定时检测主从节点健康状态，管理VIP漂移与角色切换；
• 主节点：对外提供写服务，通过异步复制将数据同步至从节点；
• 从节点：仅处理读请求，实时同步主节点数据；
• VIP：分为写VIP（绑定主节点）和读VIP（绑定从节点），故障时自动漂移至健康节点，确保应用访问地址不变。

架构图

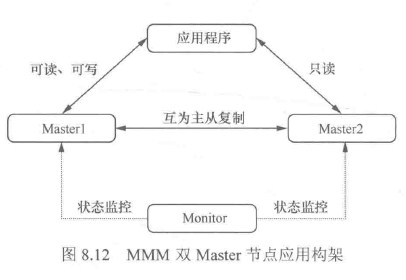

• MMM双Master节点应用架构

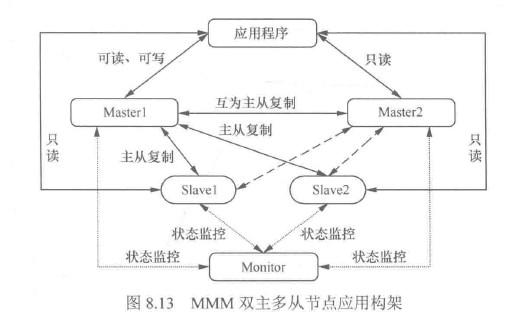

• 在双Master节点的基础上，增加多个Slave节点，即可实现双主多从节点应用架构

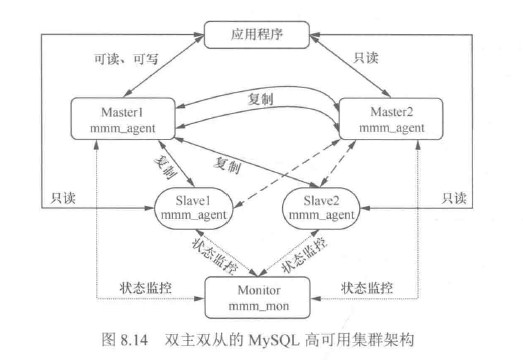

• 双主双从的MYSQL高可用集群架构

  参考：https://blog.csdn.net/weixin_33827590/article/details/92576485

2. MHA (Master High Availability) - 霓虹国佳作（单主模式）

核心概述：由日本DeNA公司开发的主从集群故障自动切换工具，通过Manager+Node架构实现秒级故障转移。
官方资源：https://github.com/yoshinorim/mha4mysql-manager

核心特性

• 优势：
  • 自动监测Master故障并完成Slave提升与重新指向
  • 可扩展性强，支持多节点集群扩展
  • 与半同步复制兼容性极佳，减少数据丢失风险
  • 三节点/多节点架构降低整体不可用概率
• 局限：
  • 至少需三节点，资源消耗较高
  • 故障排查逻辑复杂，对运维能力要求高
  • 依赖原生复制保证一致性，仍存在数据不一致风险
  • 可能因网络分区导致脑裂

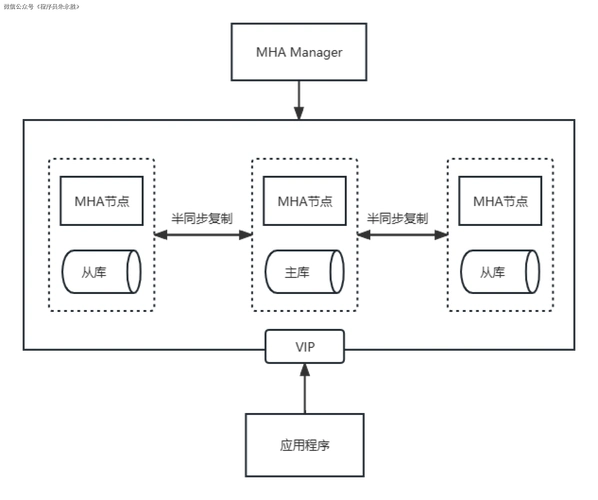

架构说明：
MHA采用“Manager+Node”分布式架构，核心组件包括：

• Manager节点：1台（可部署在独立服务器或从节点），负责监控主节点健康状态、触发故障转移、协调节点角色切换；
• Node节点：部署在所有MySQL服务器（主节点+从节点），通过ssh通信执行具体操作（如复制binlog、提升从节点为主节点等）；
• 主从复制链路：主节点通过异步/半同步复制向从节点同步数据，从节点需开启binlog以便故障时相互同步缺失数据；
• 故障转移流程：Manager检测到主节点故障后，通过Node从存活从节点中选择最优节点（数据最新）提升为主节点，其余从节点重新指向新主节点。

架构图

参考：https://blog.csdn.net/ver_mouth__/article/details/125505968

3. MySQL Group Replication (MGR) - 后起之秀（单/多主模式）

核心概述：MySQL 5.7.17+内置的高可用插件，基于Raft协议实现数据强一致性与自动故障转移。
官方资源：https://dev.mysql.com/doc/refman/5.7/en/group-replication.html

核心特性

• 模式支持：
  • 单主模式（推荐）：自动选举primary节点处理写请求，所有节点可处理读请求
  • 多主模式：支持多节点并行写入（尚不成熟）
• 优势：
  • 数据强一致性，事务提交需集群多数节点确认（N/2+1）
  • 自动选主与故障转移，集群可用性高
  • 延迟显著低于异步复制，接近实时同步
  • 插件化实现，部署使用简单
• 局限：
  • 仅支持InnoDB引擎，依赖GTID与row格式日志
  • 不支持间隙锁，需设置隔离级别为read_committed
  • 多主模式不支持外键，最多支持9个节点
  • DDL语句无原子性，需手动校验一致性

架构说明：
MGR基于插件化实现，核心组件与机制包括：

• 集群节点：最少3个节点（确保多数派），每个节点需启用Group Replication插件，支持InnoDB引擎与GTID；
• 通信层：节点间通过TCP/IP协议交换事务信息，使用组通信引擎（Group Communication System）实现消息广播；
• Raft协议：用于集群成员管理、primary节点选举及事务一致性确认（提交前需多数节点持久化事务日志）；
• 单主模式下：自动选举1个primary节点处理写请求，其余节点（secondary）仅处理读请求，primary故障后自动从secondary中选举新主；
• 多主模式下：所有节点均可处理写请求，但需避免写入冲突（依赖应用层控制）。

架构图
MGR协议

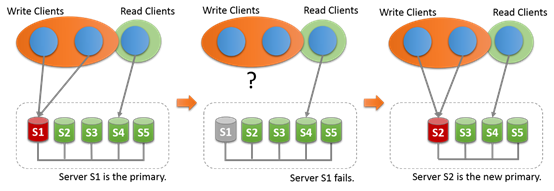

MGR单主

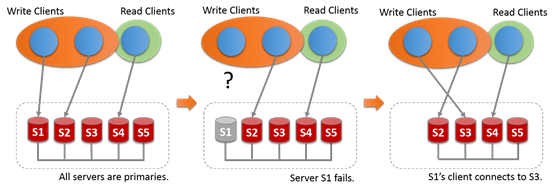

MGR多主

MySQL Innodb Cluster（官方 MGR+MySQL Router）

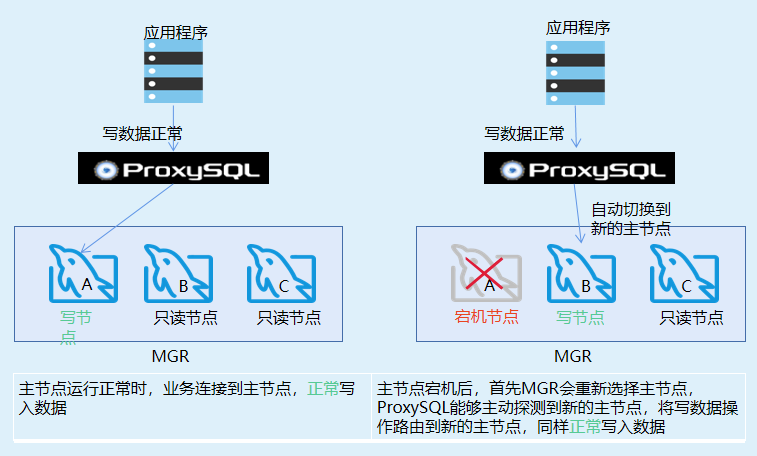

MGR+ProxySQL

4. MySQL Cluster - 官方亲儿子（多主模式）

核心概述：MySQL官方集群方案，基于NDB存储引擎实现数据实时冗余与分布式存储。
官方资源：https://dev.mysql.com/doc/refman/8.0/en/mysql-cluster.html

核心特性

• 优势：
  • 全官方组件，无第三方依赖，兼容性强
  • 数据强一致性，通过NDB引擎实时备份冗余数据
  • 支持多节点并行写入，分布式处理请求
• 局限：
  • 国内应用案例少，运维经验不足
  • 依赖NDB存储引擎，与常规引擎差异较大
  • 配置复杂，至少需三节点部署

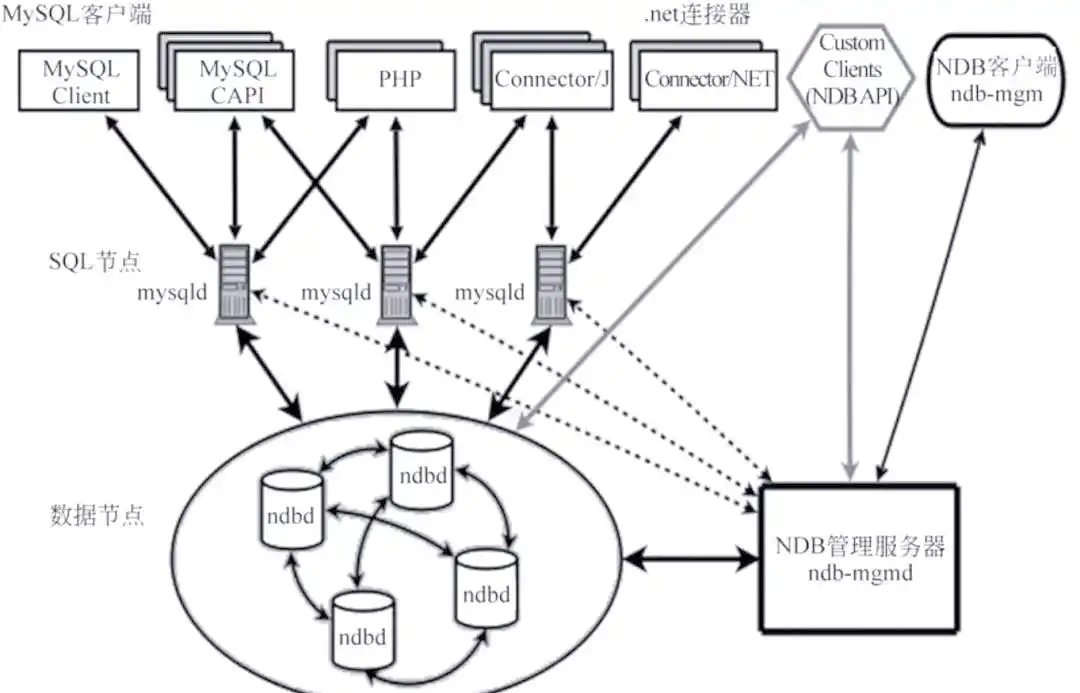

架构说明：
MySQL Cluster由三类核心节点组成，形成分布式存储与计算架构：

• SQL节点：提供MySQL协议接口，接收应用请求并转发至NDB节点，可水平扩展（增加节点分担读负载）；
• NDB节点（数据节点）：基于NDB存储引擎存储数据，数据自动分片并冗余（默认副本数为2），确保单节点故障不丢失数据；
• 管理节点：1个（或主从备份），负责集群配置管理、节点监控、故障恢复协调（如NDB节点故障时触发数据重平衡）；
• 数据流向：应用请求经SQL节点解析后，由NDB节点处理并同步至冗余节点，事务提交需所有副本确认，保证强一致性。

架构图

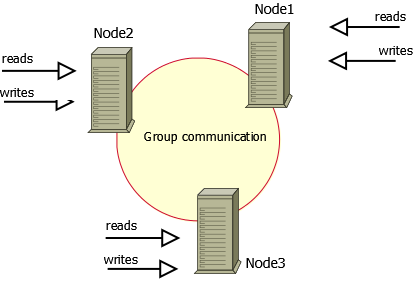

5. Galera Cluster - 三方优秀方案（多主模式）

核心概述：基于Galera协议的多主同步复制集群，支持数据强一致性与自动故障转移。
官方资源：https://galeracluster.com/

核心特性

• 优势：
  • 多主写入架构，数据实时强一致
  • 社区成熟，互联网企业大规模应用案例丰富
  • 自动故障转移与节点上下线管理
• 局限：
  • 需为MySQL打wsrep补丁，维护成本增加
  • 仅支持InnoDB引擎，至少需三节点
  • 多节点写入存在性能开销，高并发场景需谨慎

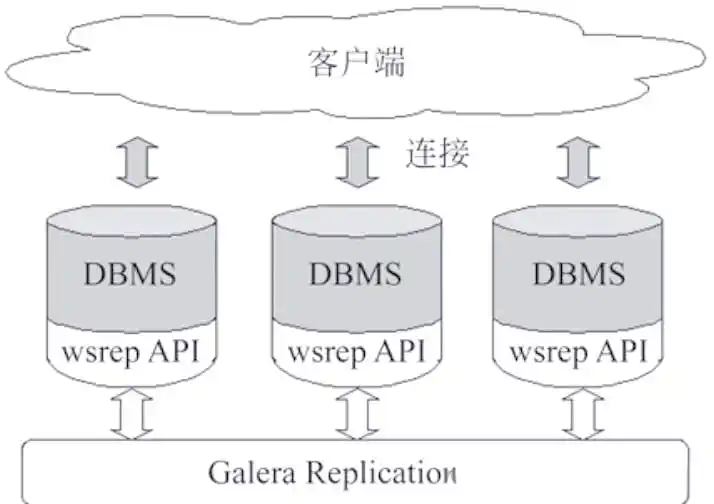

架构说明：
Galera Cluster是基于MySQL的同步复制集群，核心组件与机制包括：

• 集群节点：最少3个节点（确保仲裁能力），每个节点需安装Galera插件与wsrep补丁，支持InnoDB引擎；
• Galera协议：基于乐观锁与认证机制实现事务同步——事务在本地执行后，需将写集（write-set）广播至所有节点，经冲突检测通过后，所有节点原子性提交或回滚；
• 仲裁机制：节点故障时，存活节点需超过半数（N/2+1）才能维持集群可用，否则进入非同步状态；
• 自动故障转移：节点故障后自动被排除出集群，恢复后自动同步数据并重新加入，无需手动干预；
• 多主写入：所有节点均可处理写请求，写集同步确保数据一致，避免传统主从的延迟问题。

架构图

6. Percona XtraDB Cluster (PXC) - 既生瑜何生亮（多主模式）

核心概述：基于Galera协议的衍生方案，专注于MySQL高可用与可扩展性。
官方资源：https://www.percona.com/mysql/software/percona-xtradb-cluster

核心特性

• 优势：
  • 同步复制，事务要么全节点提交，要么全回滚
  • 多主写入支持，任意节点可处理写请求
  • 本地节点查询无需远程访问，读负载扩展能力强
• 局限：
  • 新增节点需全量复制数据，开销大
  • 写操作会同步至所有节点，无法解决写扩展问题
  • 数据冗余度高（节点数=数据副本数）

架构说明：
PXC基于Galera协议扩展，架构与Galera Cluster类似，核心差异在于集成Percona优化组件：

• 节点组件：每个节点包含Percona Server（优化版MySQL）、XtraDB存储引擎（InnoDB增强版）及Galera复制插件；
• 同步机制：采用“写集复制”——事务在本地执行后，写集经哈希校验后广播至所有节点，通过冲突检测（基于主键/唯一键）确保并发写入一致性；
• 状态同步：新增节点时通过SST（State Snapshot Transfer，全量同步）或IST（Incremental State Transfer，增量同步）从现有节点获取数据，加入集群后实时同步事务；
• 高可用保障：依赖Galera协议的仲裁机制，节点故障时自动隔离，存活节点超过半数即可维持服务，支持自动恢复与重加入。

架构图

7. Orchestrator - 可视化的MySQL拓扑管理与故障转移工具（单主模式）

核心概述：由GitHub社区维护的开源MySQL高可用工具，主打可视化拓扑管理与自动/手动故障转移，支持基于GTID或传统binlog的主从复制架构，尤其擅长复杂主从拓扑（如级联复制、多主一从）的监控与管理。
官方资源：https://github.com/openark/orchestrator

核心特性

• 优势：
  • 可视化拓扑与监控：提供Web UI直观展示MySQL集群主从关系、复制延迟、节点健康状态，支持拓扑导出，降低运维复杂度。
  • 灵活故障转移：支持自动、手动触发，故障转移时智能选“最优从节点”，自动更新其他从节点复制指向。
  • 强拓扑管理能力：支持级联复制、双主互备等复杂拓扑，可手动调整拓扑结构并自动同步配置。
  • 兼容性广：支持MySQL 5.6+、MariaDB等主流数据库版本，兼容GTID与传统binlog复制，不依赖特定存储引擎。
  • 低侵入性：无需在MySQL节点部署Agent，通过MySQL账号远程访问，对数据库节点性能无额外消耗。
• 局限：
  • 仅支持单主架构，不支持多主并行写入，无法解决写操作水平扩展问题。
  • 只负责拓扑管理与故障转移，不处理数据同步逻辑，数据一致性依赖MySQL原生复制，存在主从延迟或数据丢失风险。
  • 自动故障转移需手动开启并提前配置故障检测阈值、避免脑裂规则，配置不当易误触发。
  • 原生Web界面无细粒度权限管理，需结合反向代理或第三方工具实现访问控制。

架构说明：
Orchestrator采用“中心化服务+无Agent节点”架构。

• Orchestrator服务节点：1台主服务（可多台部署实现自身高可用），定时通过MySQL协议访问集群节点，采集状态数据存储至元数据库（支持MySQL/PostgreSQL），提供Web UI与API接口。
• MySQL集群节点：无需部署Agent，开放MySQL端口，为Orchestrator配置有基础权限的数据库账号，建议开启GTID。
• 故障转移流程：
  1. Orchestrator检测到主节点故障。
  2. 自动筛选“候选主节点”，排除异常从节点，优先选复制延迟小、线程正常的节点。
  3. 提升候选节点为主节点，停止其复制线程并重置主节点身份（GTID模式无需此操作）。
  4. 自动重新配置其他从节点复制指向新主节点。
  5. 发送故障转移通知，记录操作日志至元数据库。

架构图

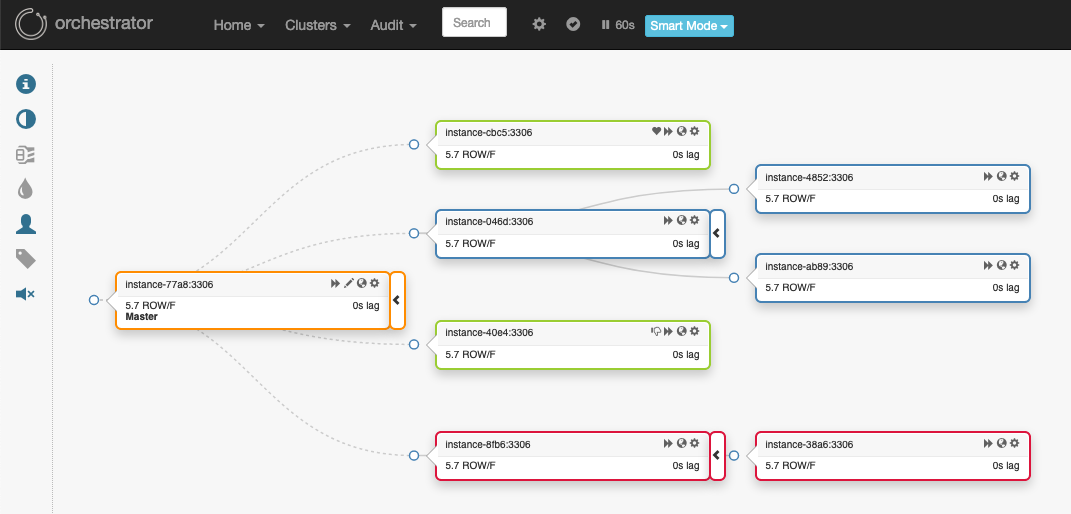

Orchestrator典型架构（单服务节点+MySQL一主多从集群）

（注：实际生产环境中，Orchestrator服务节点建议部署2台（主从模式），共享元数据库，避免Orchestrator自身单点故障；MySQL集群支持级联复制拓扑，Web UI可清晰展示“主→从→从”的层级关系）

8. Vitess - 大规模分布式解决方案（分片+多主模式）

核心概述：由YouTube开发的分布式MySQL集群解决方案，专注于大规模数据场景下的水平扩展与高可用，通过分片（Sharding）和集群管理实现PB级数据支撑与高并发处理。
官方资源：https://vitess.io/、https://github.com/vitessio/vitess

核心特性

• 优势：
  • 支持自动分片与动态扩缩容，解决单库数据量与并发瓶颈
  • 每个分片内置主从架构，结合自动故障转移实现高可用
  • 兼容MySQL协议，应用迁移成本低
  • 读写分离与负载均衡自动化，无需手动配置
  • 支持跨区域部署，提升多活能力
• 局限：
  • 架构复杂，运维门槛高，需专业团队支持
  • 对某些MySQL高级特性（如存储过程、触发器）支持有限
  • 小规模集群部署性价比低
  • 分片规则设计需提前规划，后期调整成本高

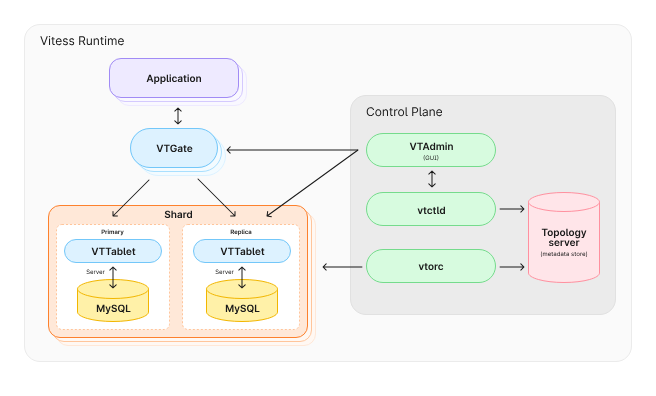

架构说明：
Vitess采用分层架构，核心组件包括：

• VTGate：请求入口层，负责SQL解析、路由到对应分片、结果合并，支持读写分离
• VTTablet：部署在每个MySQL节点的代理，管理实例生命周期、复制同步与健康检查
• Keyspace：逻辑数据库单元，可按规则拆分为多个Shard（分片）
• Shard：每个分片是独立的MySQL主从集群（1主多从），负责存储部分数据
• VTTopo：基于etcd/ZooKeeper存储集群元数据（拓扑结构、分片规则等）
• Vtctl：命令行工具，用于集群管理（分片拆分、主从切换等）

故障转移机制：

1. VTTablet实时监控MySQL实例状态，发现主库故障后上报
2. 系统自动从该分片的从库中选举新主（优先选择数据最新节点）
3. VTTopo更新元数据，VTGate感知变化并将请求路由至新主
4. 原主库恢复后自动作为从库重新加入集群

架构图

总结：Vitess特别适合数据量巨大（千万级以上表）、并发请求高（数万QPS）且持续增长的业务场景，如电商平台、社交网络等。但需注意其架构复杂度带来的运维成本，小规模业务可优先选择MGR或Galera Cluster等轻量方案。实际选型时，应结合业务规模、团队技术栈与长期发展规划综合评估。

二、数据可靠性方案对比

1. RAID10 - 原始方案（RAID1+0）

核心原理：先做镜像（RAID1）再做条带（RAID0），兼顾冗余与性能。

适用场景：银行、金融等对数据安全性要求极高的场景（需配合异地备份应对天灾）。

优势：硬件级冗余，读写性能均衡；局限：机房单点风险，无跨地域容错能力。

2. SAN共享存储 - 钞能力方案

核心原理：通过存储区域网络（SAN）实现多节点共享数据存储，依赖存储本身的高可用。

优势：

• 不依赖数据库逻辑，数据一致性由存储层保障
• 两节点即可部署，切换逻辑简单
• 避免MySQL逻辑错误导致的数据不一致

局限：

• 共享存储自身需实现高可用，成本高昂
• 无自动故障转移能力，需配合其他工具

3. DRBD 磁盘复制 - 系统自带方案

核心原理：Linux内核级块设备复制技术，实时同步本地磁盘数据至远程节点。
优势：

• 系统原生支持，无需额外软件
• 数据实时复制，本地故障时可切换至远程节点
• 部署成本低，适合中小规模场景

局限：

• 依赖底层系统配置，跨平台兼容性差
• 同步性能受网络带宽影响大

三、选型建议参考

数据库架构选型

架构方案	适用场景	推荐指数	关键考量因素
MMM	老旧系统维护、低成本单主架构需求	★★☆☆☆	不推荐新架构使用，需搭配半同步复制
MHA	单主架构、需自动故障转移的传统业务	★★★☆☆	配合半同步复制降低数据丢失风险
MGR/Innodb Cluster)	数据强一致、轻量级部署需求	★★★★★	版本≥5.7.17，节点数≤9，依赖InnoDB
MySQL Cluster	官方技术依赖、分布式存储需求	★★★☆☆	需专业NDB引擎运维能力
Galera Cluster	多主写入、高可用要求高的互联网场景	★★★★☆	需接受补丁维护成本，避免高并发写入
PXC	需Percona生态优化、多主读扩展场景	★★★★☆	新增节点成本高，写性能受节点数影响
Orchestrator	复杂主从拓扑、需可视化运维场景	★★★★☆	依赖MySQL原生复制，需配置防脑裂规则
Vitess	超大规模数据（PB级）、高并发读写场景	★★★★☆	需专业团队运维，适合业务高速增长期

存储架构选型

存储方案	适用场景	推荐指数	关键考量因素
RAID10+异地备份	金融级数据安全、容忍机房级故障	★★★★☆	硬件成本与备份策略配套
SAN共享存储	高预算、追求存储层与数据库解耦	★★★☆☆	共享存储高可用设计是核心
DRBD	中小规模场景、依赖系统级冗余	★★★☆☆	网络带宽需满足实时同步需求

总结：实际架构设计中，建议采用“数据库架构+存储架构”的组合方案（如MGR+RAID10、Galera Cluster+异地备份），兼顾高可用性与数据可靠性。选型时需重点评估业务对一致性强度、写入模式、成本预算的核心需求，同时匹配团队运维能力，避免过度设计或架构短板。
