1.实验目的

使用程序实现led灯的闪烁

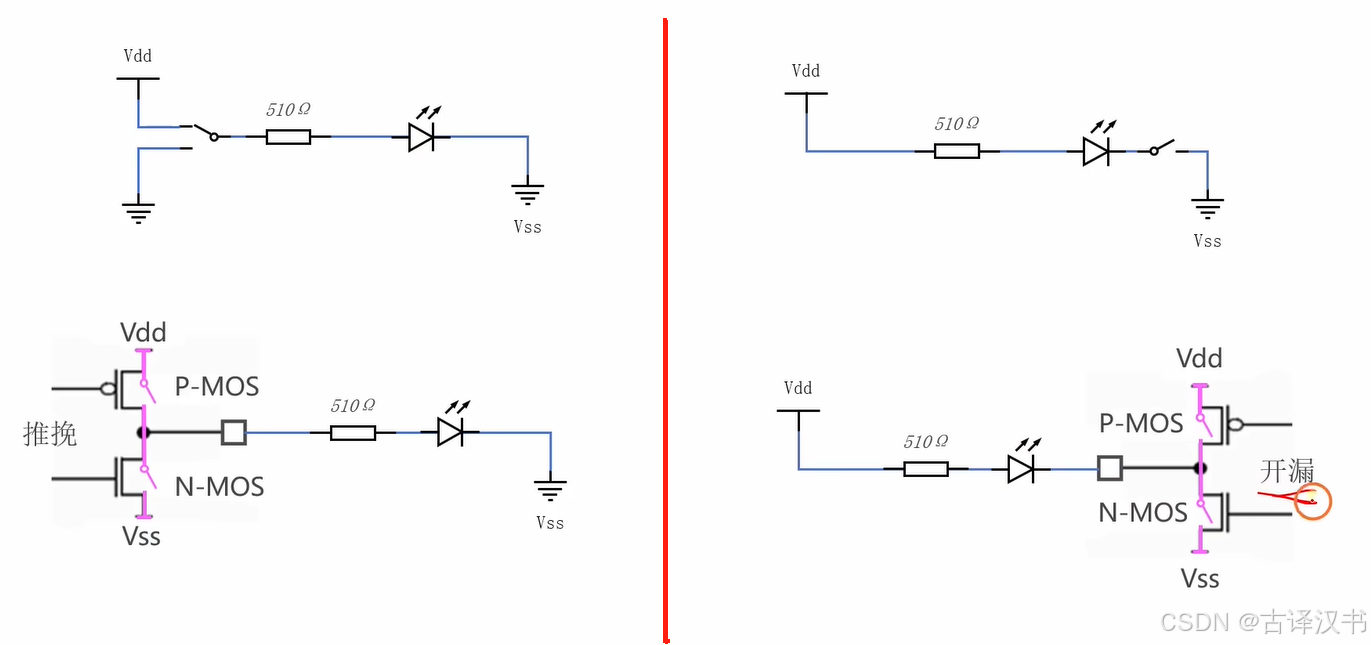

2.接线方式科普

（1）推挽接法（2）开漏接法

简单来说前者是LED灯阳极接了个推挽模式的mos管（0/1对应灯灭/亮），后者是LED阴极接了个开漏模式的mos管（0/1对应灯的亮/灭）

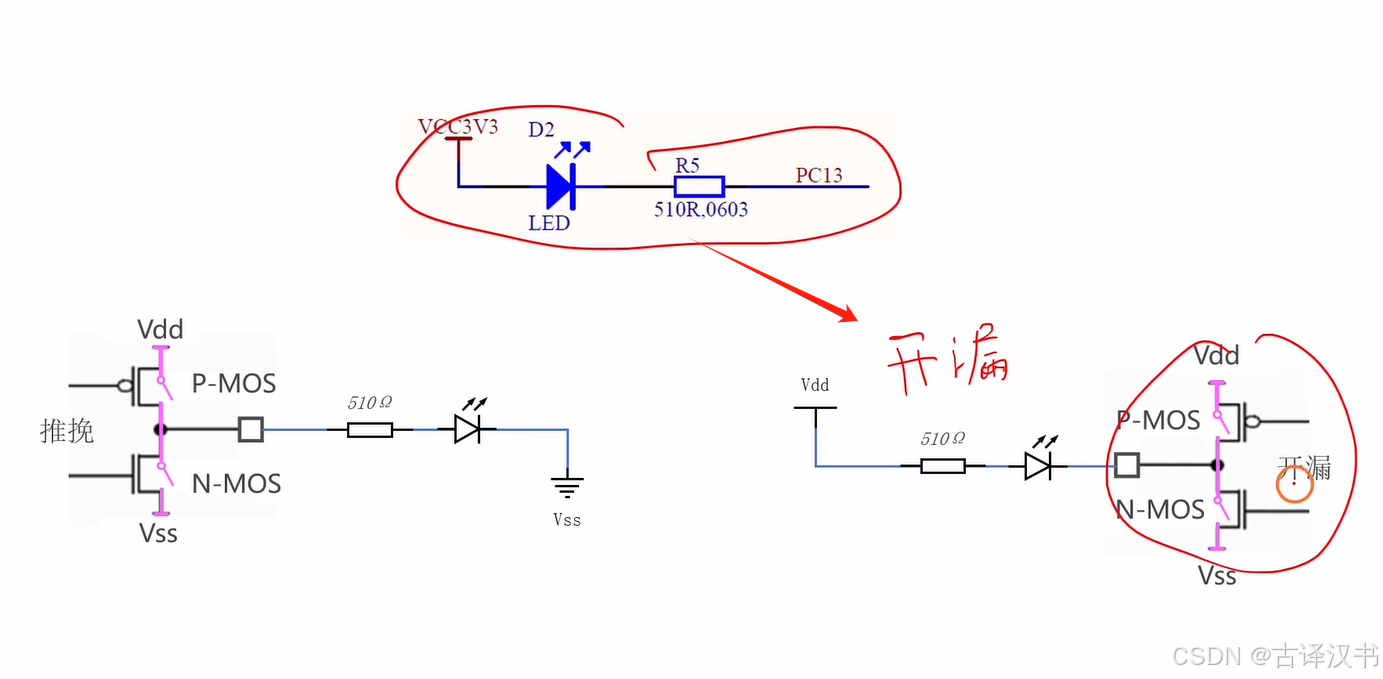

3.明确最小系统板（当前操纵指南去查找电路图）控制的接线方法

4.建立模板工程

• 解压模板文件
• 修改模板工程文件名（两个）为当前实验名
• 在默认的main.c里面编程即可

简单来说就是有了一个模板代码，该模板当前的功能是空的，就等你写功能了。

便于直接写功能代码，无需做额外的繁琐操作（引入lib等等）

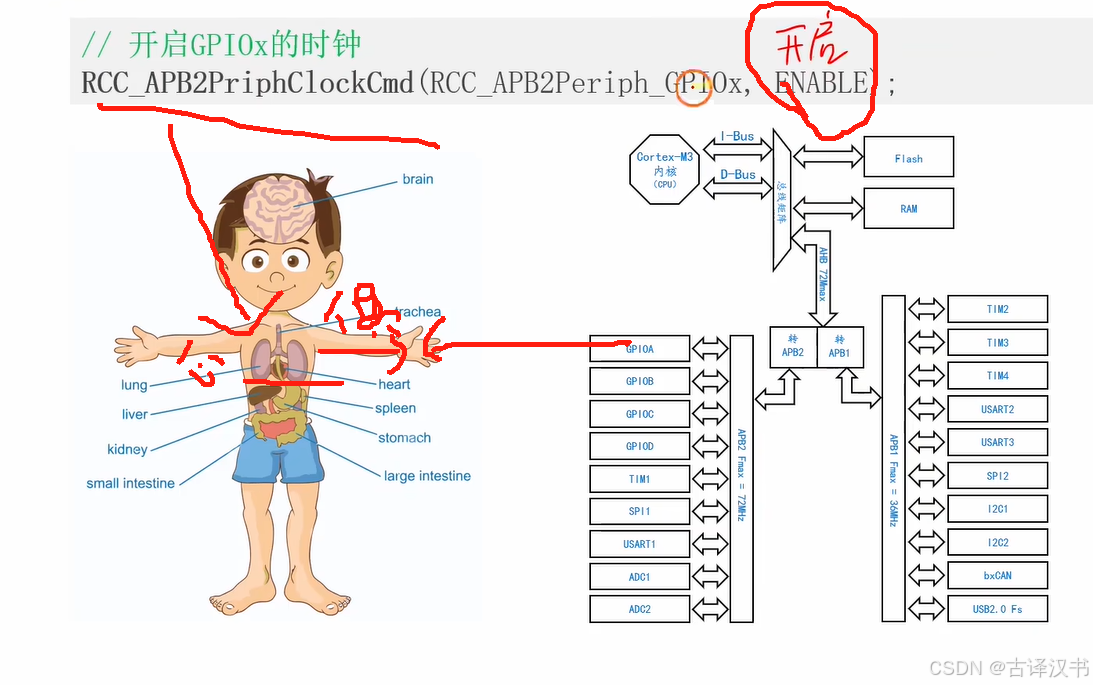

5.GPIO时钟

简单来说，就是GPIO是手（执行操作），时钟是心脏，心脏去供给手去执行操作，要执行GPIO操作之前必须开启时钟（其实可以想象成要执行操作前先开启开关（时钟））。

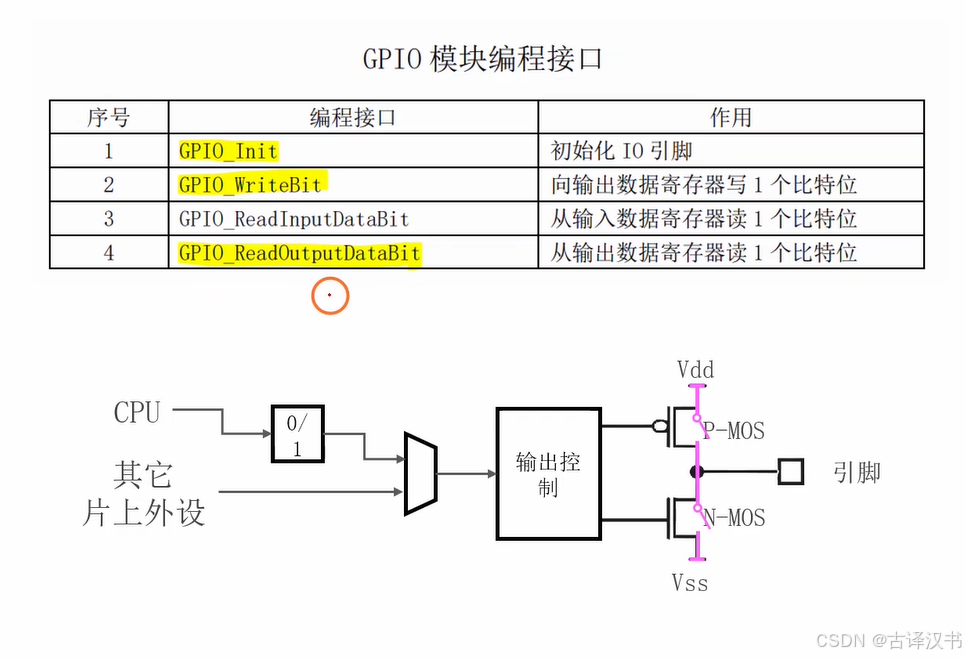

6.GPIO模块编程的四大接口

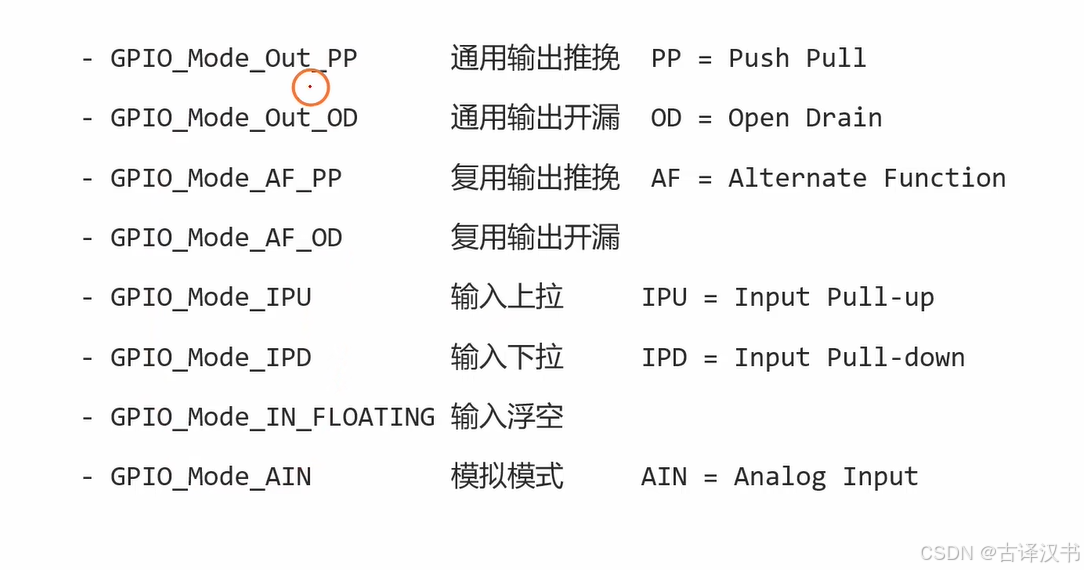

• 首先是初始化，就是初始化当前要操作的某根引脚，实现配置的初始化，即8种模式的选择与最大输出速度的选择。
• 之后是顾名思义向寄存器写0/1控制引脚
• 输入的这个后面再学
• 最后是从输出的寄存器（最近的一次输出）里面读取0/1

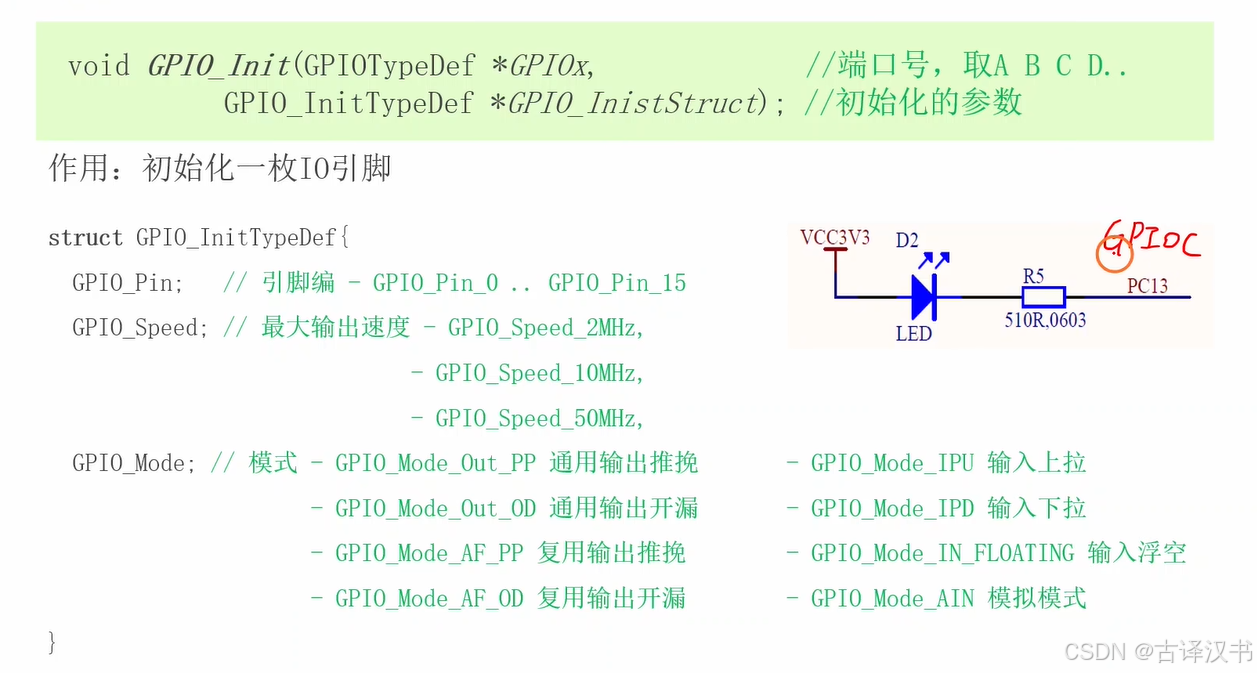

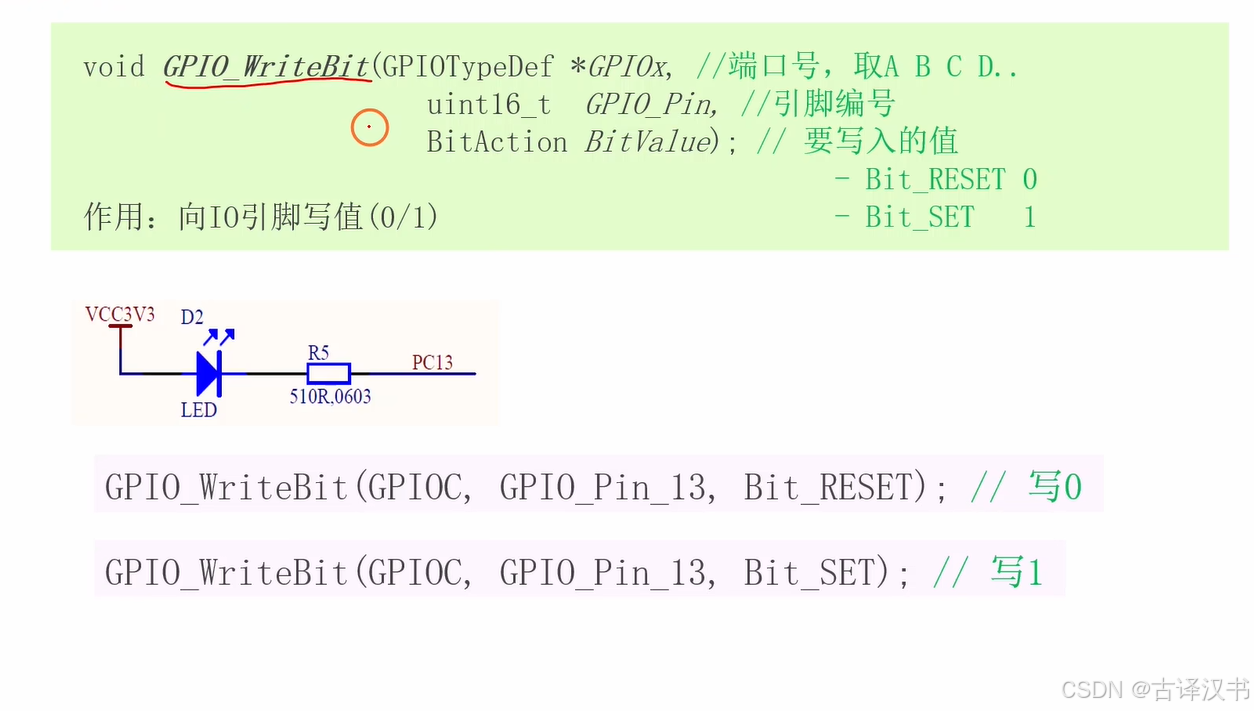

7.前面的三大接口的具体参数

8.明确实验对应的配置

首先是前面说过了是开漏的，并且电路图明显看出是CPU直接操作的，比较更方便

之后是PC13来自GPIOC，所以类型是C，

之后引脚是13（引脚编号）

9.代码

注意，使用的delay函数，是自己引进来的，本来是没有这个函数的，需要头文件引入

#include "stm32f10x.h"
#include "Delay.h"

int main(void)
{

	RCC_APB2PeriphClockCmd(RCC_APB2Periph_GPIOC,ENABLE);
	GPIO_InitTypeDef GPIO_InitStruct={0};
	GPIO_InitStruct.GPIO_Pin=GPIO_Pin_13;
	GPIO_InitStruct.GPIO_Speed=GPIO_Speed_2MHz;
	GPIO_InitStruct.GPIO_Mode=GPIO_Mode_Out_OD;

	GPIO_Init(GPIOC,&GPIO_InitStruct);




	while(1)
	{
		GPIO_WriteBit(GPIOC,GPIO_Pin_13,Bit_SET);
		Delay(100);//100ms延迟
		GPIO_WriteBit(GPIOC,GPIO_Pin_13,Bit_RESET);
		Delay(100);
	}
}

10执行操作

（1）光运行的话，直接编译然后下载然后复位就行

（2）debug的话，就是先点品符号旁边的魔法棒按钮，将debug选择为STlink,然后编译代码，然后点击右上角的放大镜带d的按钮执行debug操作，点击一行行的调试，注意因为默认是0，所以当初始化配置完后，他是亮的（因为是开漏接法）
