OLED

调试方式

串口调试：通过串口通信，将调试信息发送到电脑端，电脑使用串口助手显示调试信息
优势：可以借助强大的电脑来调试，电脑端的软件，不仅可以显示单独的参数而且可以显示曲线，图形，图像等，还可以自己做软件来实现强大的用户交互页面
弊端：通常的串口助手只能以信息流的方式呈现数据，只能一行一行打印，如果有很多不断变化的数据需要显示，只能在电脑上刷屏显示，不方便

显示屏调试：直接将显示屏连接到单片机，将调试信息打印在显示屏上
优势：对于不断变化的数据，可以覆盖刷新显示且显示屏可以始终接在单片机上
弊端：屏幕太小，显示内容有限，没有电脑软件强大的功能

Keil调试模式：借助Keil软件的调试模式，可使用单步运行、设置断点、查看寄存器及变量等功能

OLED简介

有机发光二极管
OLED显示屏：性能优异的新型显示屏，具有功耗低、相应速度快、宽视角、轻薄柔韧等特点

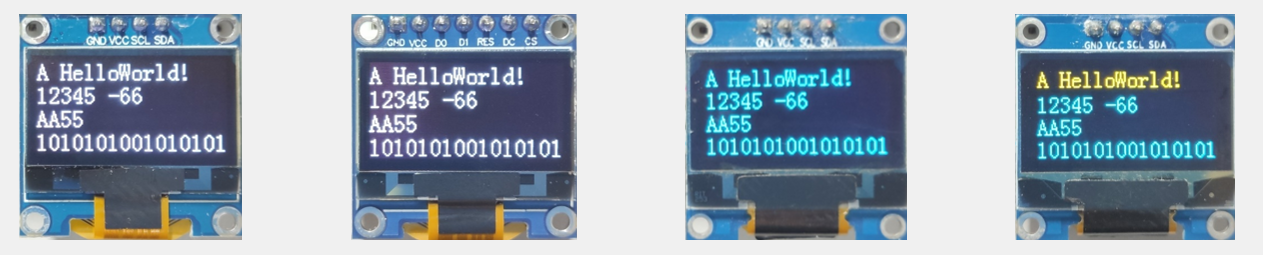

0.96寸OLED模块：小巧玲珑、占用接口少、简单易用，是电子设计中非常常见的显示屏模块
供电：3~5.5V，通信协议：I2C/SPI，分辨率：128*64

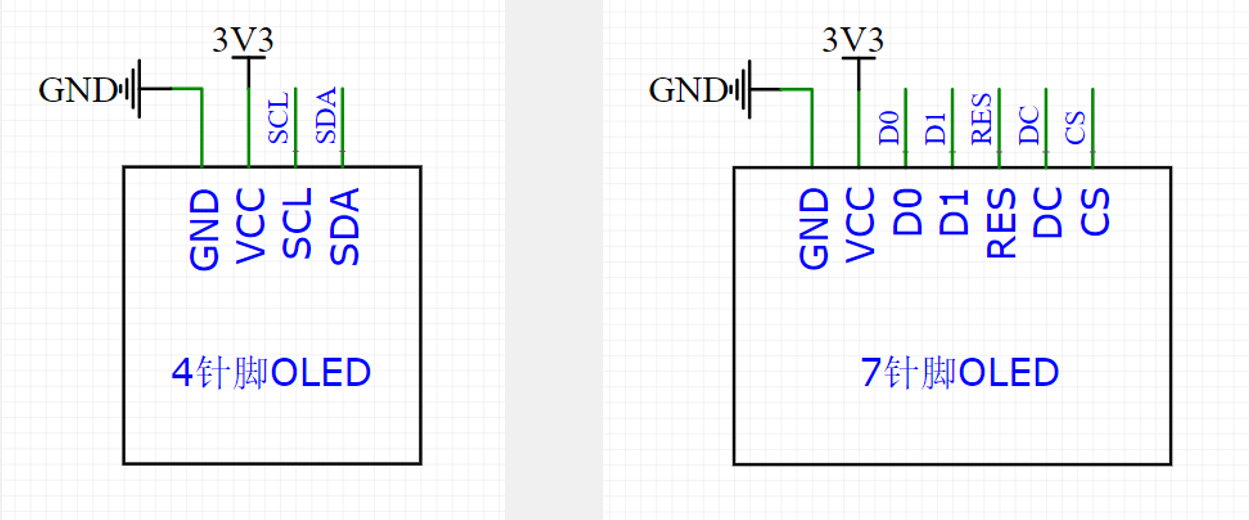

硬件电路

左：
SCL和SDA是I2C的通信引脚，接在单片机I2C的通信引脚上
右：
除VCC和GND，剩下引脚为SPI通信协议的引脚

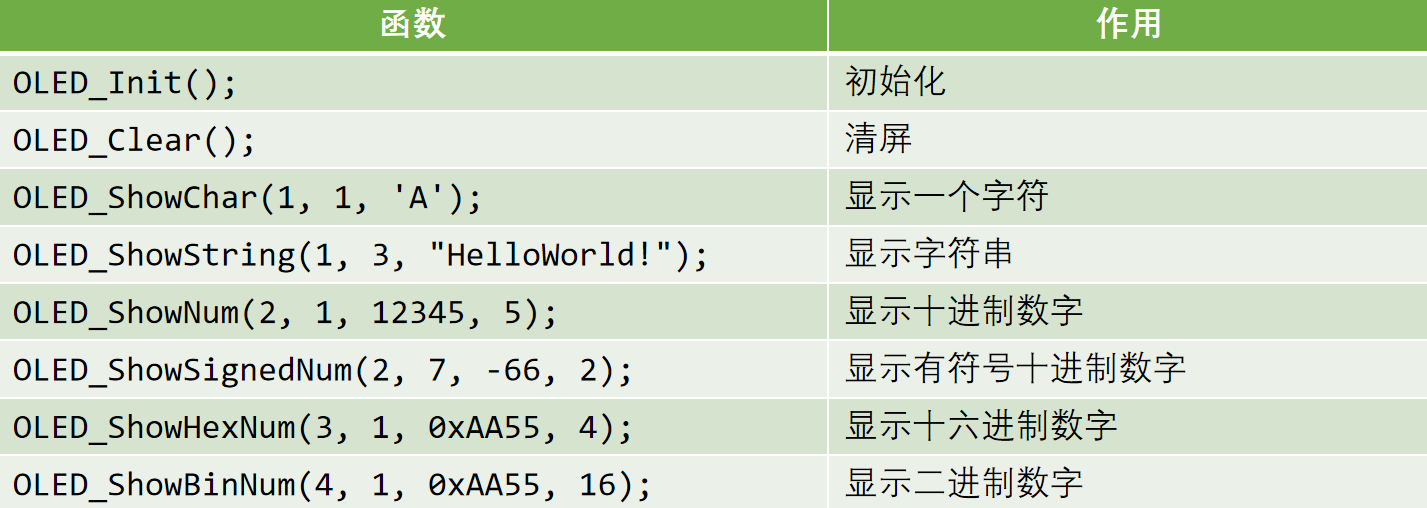

OLED驱动函数

OLED代码介绍

将关于OLED的三个文件添加到Hardware中

OLED.C 函数的主体代码
OLED.h 外部可调用函数说明
OLED_Font.h OLED的字库数据，因为该OLED显示屏不带字库，想要显示字符图形，得先定义字符的点阵数据
需要更改的代码：
1.引脚配置

/*引脚配置*/
#define OLED_W_SCL(x)		GPIO_WriteBit(GPIOB, GPIO_Pin_8, (BitAction)(x))//PB8
#define OLED_W_SDA(x)		GPIO_WriteBit(GPIOB, GPIO_Pin_9, (BitAction)(x))//PB9

这里选择的是硬件电路上把SCL和SDA这两个引脚接在了哪两个端口上

2.OLED_I2C_Init函数

/*引脚初始化*/
void OLED_I2C_Init(void)
{
    RCC_APB2PeriphClockCmd(RCC_APB2Periph_GPIOB, ENABLE);

	GPIO_InitTypeDef GPIO_InitStructure;
 	GPIO_InitStructure.GPIO_Mode = GPIO_Mode_Out_OD;
	GPIO_InitStructure.GPIO_Speed = GPIO_Speed_50MHz;
	GPIO_InitStructure.GPIO_Pin = GPIO_Pin_8;
 	GPIO_Init(GPIOB, &GPIO_InitStructure);
	GPIO_InitStructure.GPIO_Pin = GPIO_Pin_9;
 	GPIO_Init(GPIOB, &GPIO_InitStructure);

	OLED_W_SCL(1);
	OLED_W_SDA(1);
}
