一.环境说明

1、win11上安装的PLC编程软件（自行下载）

2、win11上安装的EtherNET/IP Scanner Demo软件，地址：

Eip ScannerDemo软件下载地址

3、汇川AC802运动控制器（自备）

4、PLC的网口A与PC通过网线连接

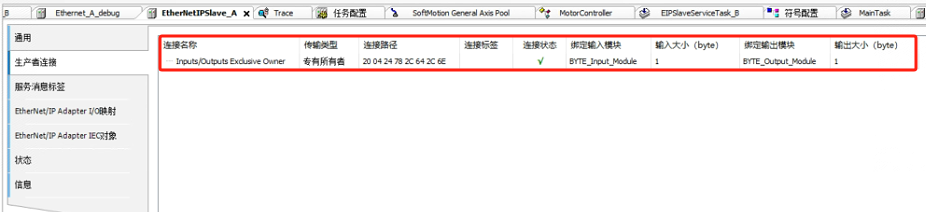

二.PLC端配置

生产者连接路径	0x20 0x04 0x24 0x78 0x2C 0x64 0x2C 0x6E
接收数据大小	1Byte
发送数据大小	1Byte

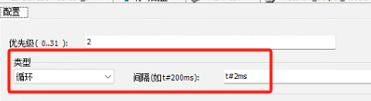

数据更新	循环方式
更新周期	2ms
IP地址	192.168.1.88

三.EtherNET/IP Scanner Demo  Class1配置实例

1.打开EtherNET/IP Scanner Demo软件。选择主机地址，要与PLC同网段，本例为192.168.1.100

2.添加IO设备，填写PLC地址,本例为192.16.8.1.88

3.添加Class 1连接，连接类型选择P2P

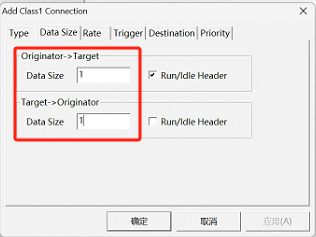

4.数据量选择1Byte

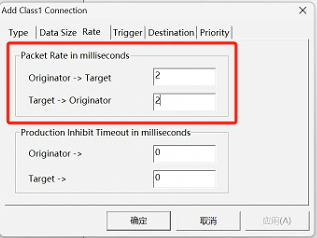

5.周期选择2ms

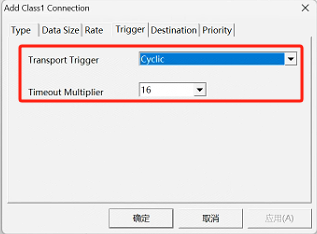

6.触发方式为循环，超时时间默认

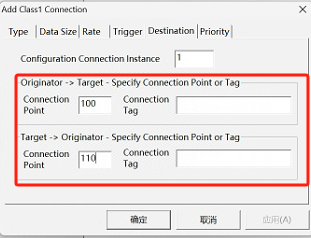

6.连接路径与PLC设置的一直,O->T为0x64，T->O为0x6E

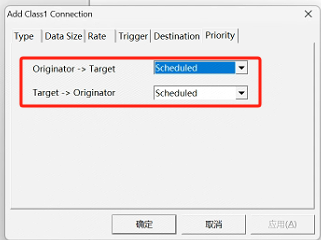

7.优先级默认

8.全部配置完毕后，点击”确定“，即可看到连接成功

接收及发送的数据均通过Bit显示，蓝色为要发送的数据，点击翻转即可在PLC端看到数据变化

类似得，绿色为从PLC接收的数据，可看到事实数据显示。

9.软件左下角显示连接的收发LOG，可初步判断连接的性能指标（此图中的数据部分为另一个实例，与前文配置不同）

四.EtherNET/IP Scanner Demo  Class3配置实例

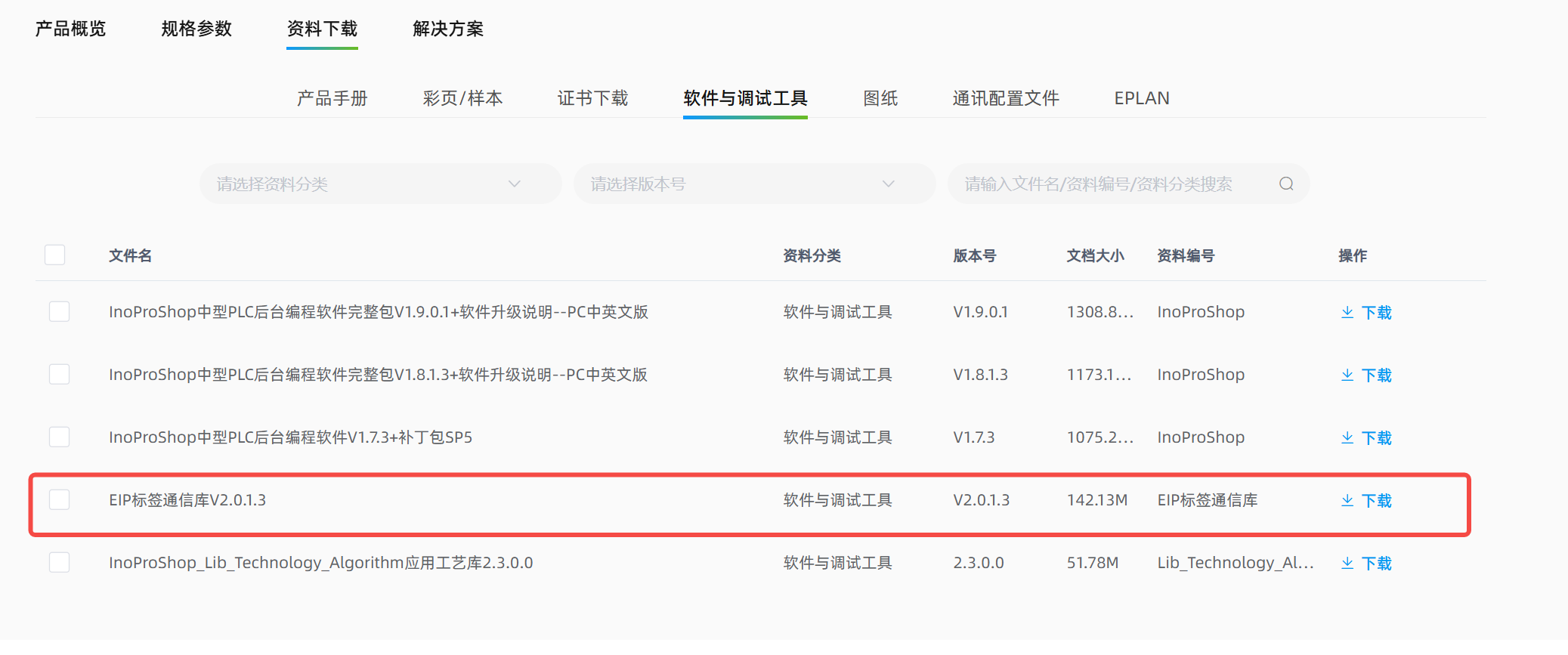

Class 3较为简单，只需在PLC中开启标签通讯，并把想读写的变量打开即可，具体操作步骤参考《EIP标签通信库使用说明V2.0.1.3》。地址：

EIP通讯标签库下载连接

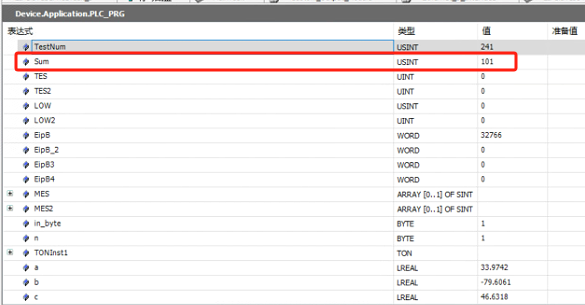

在EtherNET/IP Scanner Demo只需把要读写的变量全路径输入即可。如：PLC_PRG模块中的Sum变量。读取到的Sum=0x65，与PLC中的数据101相同。

五.总结

使用EtherNET/IP Scanner Demo软件与PLC进行EIP通讯配置较为简单，过程中需要注意：

1、两者的IP地址需要在同网段

2、PC端的配置与PLC内的配置要匹配，否则无法建立IO连接

（若对EIP主从站开发及移植感兴趣，后续会单独出相关知识分享文章）
