#NE555方波发生器#

①认识NE555方波发生器

纯硬件设计，不需底层操控

计算一秒钟之内有多少个频率响应（计数器计数时溢出的个数）

在开发板上，时信号发生电器，通过滑动变阻器Rｂ３可以改变输出信号的频率不受程序控制

②注意点

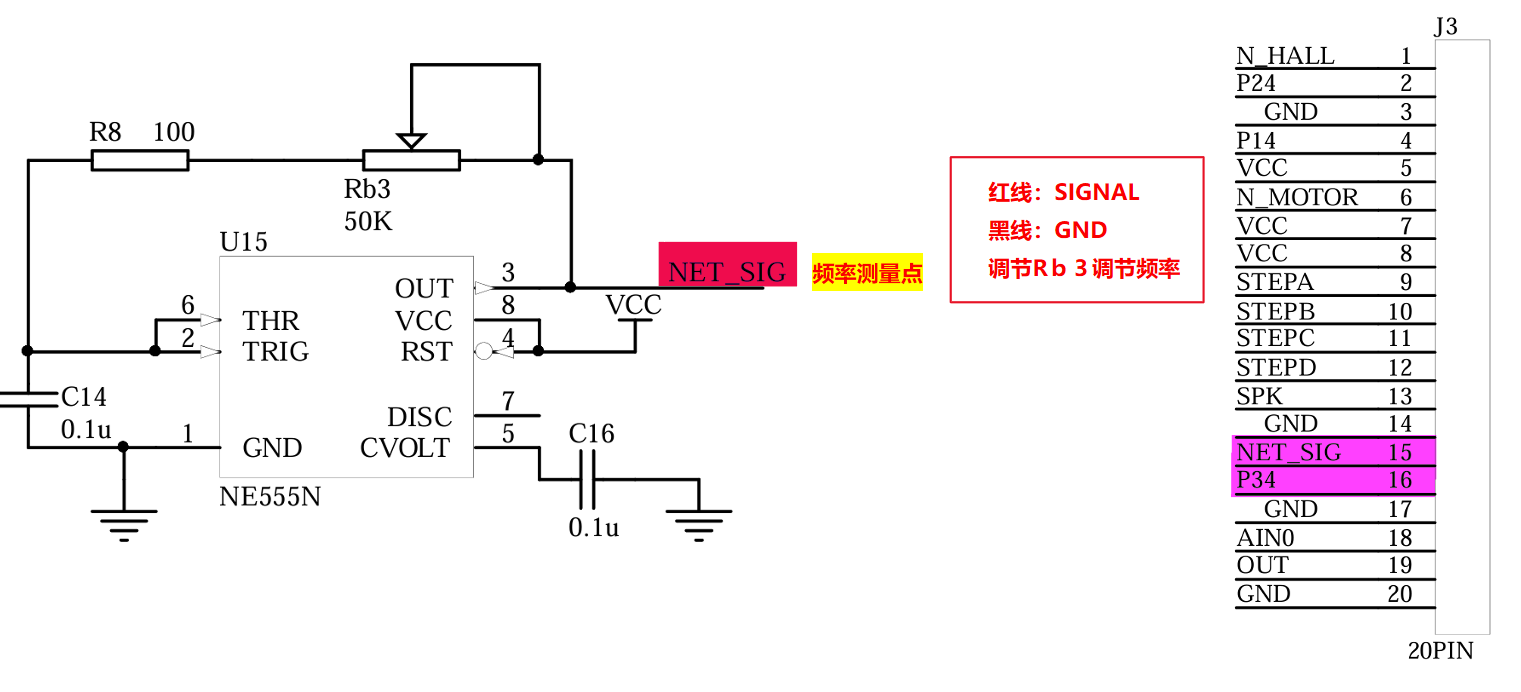

１.用到NE555，跳线帽将J3的SIGNAL与P34短接，将NE555发生的信号输入到单片机P34引脚

２.NE555电路是信号发生电路，信号输入接到单片机P34引脚，即单片机T0引脚

３.该信号的频率大小可以通过Rｂ3可调电位器改变

③NE555频率测量方波原理

１.测量原理：计算一秒钟信号有多少个上升沿

ｅｇ．若一秒内只有一个上升沿，则周期为一秒，频率为１ｈｚ

同理：一秒内有ｘ个上升沿，则周期为１／ｘ秒，频率ｘｈｚ

如何实现？

２．定时器中断不仅有定时功能，还有计数功能（功能二选一）

用俩个中断，一个计时（定时器１），一个计数（定时器０）

④NE555程序设计

１.原理设计

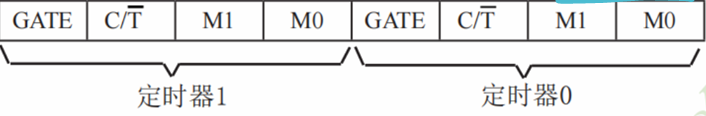

定时器０模式：计数器

C／T＝１（计数）

GAME＝０

M1M2选择八位自动重装模式１０，TL0初值255（最大值为２５５），检测到一个上升沿，就会溢出标志位触发中断服务函数（八位自动归０），count++，自动将TH0值重新装入TL0（TH0初值位255）

定时器１模式：计时器

C／T＝０（计时）

GAME=0

M１M２选择十六位自动重装模式，初值为５０ｍｓ（有加减法）

２.题目要求

单片机测量信号频率，并显示在数码管中，频率数据显示用５位数码管，单位ｈｚ，当显示长度不足５位数，未使用到的数码管熄灭

若数字２３４５６

个位：２３４５６％１０＝６

十位：２３４５６％１００／１０＝５

百位：２３４５６／１００％１０＝４

千位：２３４５６／１０００％１０＝３

万位：２３４５６／１００００＝２

3.程序编程

#include <reg52.h>

//初定义
sbit LSA=P2^5;
sbit LSB=P2^6;
sbit LSC=P2^7;
sfr AUXR=0x8e;//记住
//后定义
code unsigned int smg_num[]={0xc0 , 0xf9 , 0xa4 , 0xb0 , 0x99 , 0x92 , 0x82 , 0xf8 , 0x80 , 0x90 , 0x88 , 0x80 , 0xc6 , 0xc0 , 0x86 , 0x8e ,0xbf , 0x7f };
//unsigned int count1;//记录频率
unsigned int count2;//记录定时器中断服务函数1秒钟
unsigned int frequent ;//在数码管上显示频率
//hc573定义
void hc573(unsigned int channel)
{
	switch(channel)
	{
		case 4:LSA=0;LSB=1;LSC=1;break;
		case 5:LSA=1;LSB=0;LSC=1;break;
		case 6:LSA=0;LSB=1;LSC=1;break;
		case 7:LSA=1;LSB=1;LSC=1;break;
	}
}
//初始化
void init_sys()
{
	hc573(4);
	P0=0XFF;
	hc573(5);
	P0=0X00;
}
//方法一
//定时器初始化
void init_timer()
{
	TMOD=0X05;//TMOD=0X06;
	TH0=0x00;//TH0=0xff
	TL0=0x00;//定时器0为计数器//TL0=0xff
	TH1=(65536-50000)/256;
	TL1=(65536-50000)%256;//定时器1为计时器
	EA=1;
	ET0=1;
	ET1=1;
	TR0=1;
	TR1=1;
}
定时器0中断服务函数//定时器0为计数器
void timer0() interrupt 1
{
	count1++;//上升沿记录

}
//定时器中断服务函数//定时器1为计时器
void timer1() interrupt 3
{
	count2++;
	if(count2==20)//计时1秒钟
	{
		//上升沿个数在数码管上显示出来
		frequent=TL0+TH0*256;//frequent=count1 ;
		//count1=0;
		TL0=0x00;
		TH0=0X00;
		count2=0;
	}
}
//延时函数
void delay_ms(unsigned int xms)
{
	for( ;xms>0;xms--)
	{
		unsigned char data i, j;

		i = 12;
		j = 169;
		do
		{
			while (--j);
		} while (--i);
	}
}

//数码管显示与消隐
void smg(unsigned int pos,unsigned int num)
{
	hc573(7);
	P0=0Xff;
	hc573(6);
	P0= 0x01<<(pos-1);
	hc573(7);
	P0=smg_num[num];
	delay_ms(1);
}
//数码管显示
void display()
{
	if(frequent>9999)//五位数
		smg(4,frequent/10000);
	if(frequent>999)//四位数
		smg(5,frequent/1000%10);
	if(frequent >99)//三位数
		smg(6,frequent/1000%10);
	if(frequent>9)//俩位数
		smg(7,frequent%100/10);
	smg(8,frequent%10);
}
//主函数
void main()
{
	init_sys();
	init_timer();
	while(1)
	{
		display();
	}
}

3.1方法二编写

原理设计

TH０和TL０初始化为０ｘ００，检测到一个上升沿就加一

void TimerInit()
{
    TMOD=0x05;
    TL0=0x00;
    TH0=0x00;
    TL1=(65536-50000)%256;
    TH1=(65536-50000)/256;
    EA=1;
    ET0=ET1=1;
    TR0=TR1=1;
}

void timer1() interrupt 3
{
    count2++;
    if(count2==20)
    {
        Fre=TL0+TH0*256;
        TL0=0;
        TH0=0;
        count2=0;
    }
}
