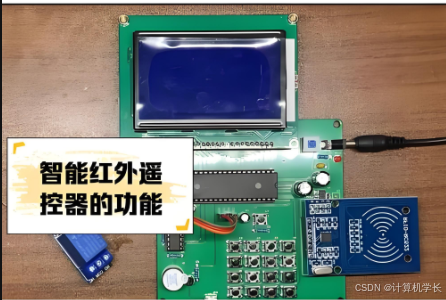

一、引言

在智能家居、消费电子等领域，红外遥控技术凭借其成本低、技术成熟、使用方便等优势，成为设备远程控制的主流方式之一。从电视机、空调的遥控操作，到智能家电的远程控制，红外遥控让用户能够轻松实现对设备的功能调节。而红外遥控解码驱动作为连接硬件信号与设备控制逻辑的桥梁，其开发质量直接影响遥控功能的稳定性与准确性。本文将从红外遥控基础原理、硬件设计、解码算法到驱动开发实践，全方位解析红外遥控解码驱动的开发过程，助力开发者掌握这一实用技术。

二、红外遥控基础原理

2.1 红外遥控信号传输机制

红外遥控系统由红外遥控器（发射端）和红外接收模块（接收端）组成。在发射端，当用户按下遥控器按键时，芯片会将按键对应的控制指令编码成特定格式的二进制信号，然后通过调制电路将该信号调制到 38kHz（常见频率，也有其他频率）的载波上，最后由红外发光二极管将调制后的电信号转换为红外光信号发射出去。在接收端，红外接收模块负责接收红外光信号，并将其转换为电信号，经过放大、滤波、解调等处理后，还原出原始的二进制控制指令 。

2.2 常见编码协议

1. NEC 协议：是应用最广泛的红外遥控编码协议之一。它采用脉冲宽度调制（PWM）方式，一帧完整的 NEC 编码由引导码、地址码、地址反码、数据码、数据反码和结束码组成。引导码用于标识一帧数据的开始，由 9ms 的高电平和 4.5ms 的低电平组成；地址码和数据码各占 8 位，反码用于校验，确保数据传输的准确性。

1. RC-5 协议：常用于飞利浦的产品中，采用脉冲位置调制（PPM）方式，编码包含 14 位数据，前 5 位为控制码，用于区分不同的设备类型和功能，后 9 位为数据码 。与 NEC 协议相比，RC-5 协议的编码结构和时序要求有所不同。

1. RC-6 协议：是 RC-5 协议的扩展，在保持原有控制码的基础上，增加了更多功能，数据位扩展到 12 位，支持更多的按键和设备控制功能，适用于更复杂的遥控场景。

三、红外遥控硬件设计要点

3.1 红外发射电路设计

1. 红外发光二极管选型：需要根据遥控距离、功耗等需求选择合适的红外发光二极管。一般来说，发射功率越大，遥控距离越远，但功耗也会相应增加。常见的红外发光二极管峰值波长为 940nm，在设计时要确保其发射角度、辐射强度等参数满足实际应用场景。

1. 调制电路设计：调制电路的作用是将编码后的二进制信号调制到载波上。通常采用三极管或 MOS 管搭建振荡电路产生 38kHz 载波，然后通过与门等逻辑电路将编码信号与载波进行调制。例如，使用 555 定时器搭建多谐振荡器产生载波信号，再通过逻辑电路实现调制功能 。

3.2 红外接收电路设计

1. 红外接收模块选择：市面上有多种红外接收模块可供选择，如 HS0038、VS1838B 等。这些模块集成了红外光电二极管、放大器、滤波器和解调电路，能够直接输出解调后的二进制信号。选择时要关注模块的接收频率、灵敏度、抗干扰能力等参数，确保其与发射端匹配。

1. 外围电路设计：红外接收模块的外围电路相对简单，一般只需连接电源、地和信号输出引脚。为提高抗干扰能力，可以在电源引脚处增加去耦电容，在信号输出引脚与主控芯片之间串联电阻进行阻抗匹配。

四、红外遥控解码算法实现

4.1 基于定时器的解码方法

利用主控芯片的定时器功能，对红外接收模块输出的信号进行时间测量。以 NEC 协议为例，当检测到 9ms 的高电平（引导码高电平部分）时，启动定时器开始计时；接着检测到 4.5ms 的低电平（引导码低电平部分），继续计时；随后按照 NEC 协议的时序要求，依次读取地址码、数据码等，并通过计算脉冲宽度和间隔时间来判断数据位是 0 还是 1。例如，NEC 协议中逻辑 0 由 0.56ms 的高电平和 0.565ms 的低电平组成，逻辑 1 由 0.56ms 的高电平和 1.69ms 的低电平组成，通过对比实际测量的时间与标准时间，实现数据解码 。

4.2 状态机解码方法

将红外遥控信号的解码过程划分为不同的状态，如等待引导码状态、读取地址码状态、读取数据码状态等。在每个状态下，根据接收到的信号特征进行状态转移和数据处理。例如，在等待引导码状态下，当检测到符合引导码特征的信号时，转移到读取地址码状态；在读取地址码状态，按照协议时序依次接收并存储地址码数据，完成后转移到读取数据码状态。状态机解码方法逻辑清晰，便于处理复杂的编码协议，且易于调试和维护 。

4.3 软件滤波与纠错

由于环境干扰等因素，红外接收模块输出的信号可能存在噪声，导致解码错误。可以采用软件滤波的方式，如中值滤波、滑动平均滤波等，对测量的时间数据进行处理，去除异常值。同时，根据编码协议的校验规则（如反码校验），对解码后的数据进行校验，若校验不通过，则丢弃该帧数据，重新等待下一帧信号，提高解码的准确性 。

五、红外遥控解码驱动开发流程

5.1 开发环境搭建

1. 硬件平台选择：可以选用常见的嵌入式开发板，如 STM32 系列、Arduino 等，这些开发板资源丰富，具备定时器、GPIO 等外设，能够满足红外遥控解码驱动开发需求。

1. 软件开发工具：根据所选硬件平台，安装相应的集成开发环境（IDE），如 STM32CubeIDE、Arduino IDE 等。同时，配置好编译器、调试器等工具，确保能够进行代码编写、编译和调试。

5.2 驱动程序编写

1. 初始化配置：对主控芯片的定时器、GPIO 等外设进行初始化。例如，配置定时器的工作模式、计数频率，设置 GPIO 引脚为输入模式用于接收红外信号 。

1. 解码函数实现：根据选择的解码算法，编写相应的解码函数。以基于定时器的 NEC 协议解码为例，编写函数实现对引导码、地址码、数据码的读取和解码，并将解码后的数据存储在特定的变量中。

1. 中断处理程序：为了及时响应红外信号，通常采用外部中断方式。当红外接收模块输出信号发生电平跳变时，触发外部中断，在中断处理程序中启动定时器计时，并根据信号状态进行相应处理。

5.3 调试与优化

1. 调试方法：通过调试工具（如 J-Link、ST-Link）连接开发板，设置断点，观察解码过程中变量的值，检查是否按照预期进行解码。同时，可以使用逻辑分析仪等工具，抓取红外接收模块输出的信号，分析信号时序是否符合编码协议要求，定位解码错误的原因。

1. 优化策略：如果发现解码速度较慢或占用 CPU 资源过多，可以对代码进行优化。例如，减少不必要的循环和判断语句，采用更高效的数据处理方式；对定时器中断频率进行调整，在保证解码准确性的前提下，降低中断频率，提高系统整体性能 。

六、常见问题与解决方法

6.1 无法解码信号

现象：按下遥控器按键，接收端无法正确解码信号。

原因：可能是红外发射电路或接收电路存在问题，如红外发光二极管损坏、接收模块与发射端频率不匹配；也可能是解码算法错误，如时间测量不准确、状态机状态转移逻辑有误。

解决方法：检查红外发射和接收电路，使用万用表等工具测试电路元件是否正常；重新核对解码算法代码，确保时间参数和逻辑判断准确无误。

6.2 解码错误率高

现象：偶尔出现解码错误，导致设备控制异常。

原因：环境干扰（如强光、其他红外设备干扰）、软件滤波效果不佳、编码协议理解偏差等。

解决方法：在硬件上增加屏蔽措施，减少环境干扰；优化软件滤波算法，提高对噪声的抑制能力；再次确认编码协议的细节，确保解码过程符合协议要求。

七、总结

红外遥控解码驱动开发涵盖原理理解、硬件设计、算法实现和软件调试等多个环节。通过掌握红外遥控的基础原理，合理设计硬件电路，选择合适的解码算法并进行高效的驱动开发，能够实现稳定可靠的红外遥控功能。随着智能家居等领域的快速发展，红外遥控技术仍将发挥重要作用，不断优化和创新红外遥控解码驱动开发技术，有助于提升设备的用户体验和智能化水平。如果你在开发过程中遇到问题，欢迎在评论区交流讨论，共同探索红外遥控技术的更多可能！
