手把手教你绘制一个stm32g431rbt6最小系统板
·
stm32g431rbt6这个主控在淘宝只要5块多，170m主频还这个价格，用来玩玩最合适不过，遂出一个绘制的过程。
首先要知道最小系统板由那些组成
1.主芯片：stm32g431rbt6。负责程序执行、外设控制等核心功能。

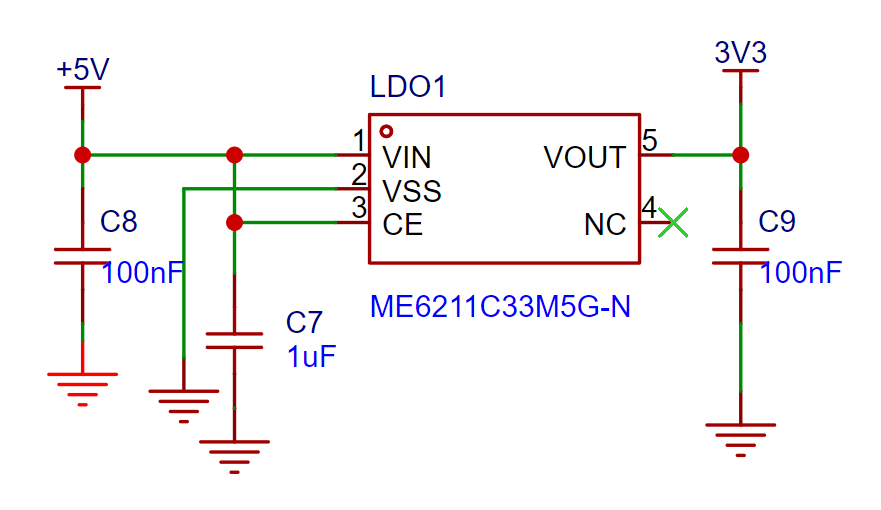

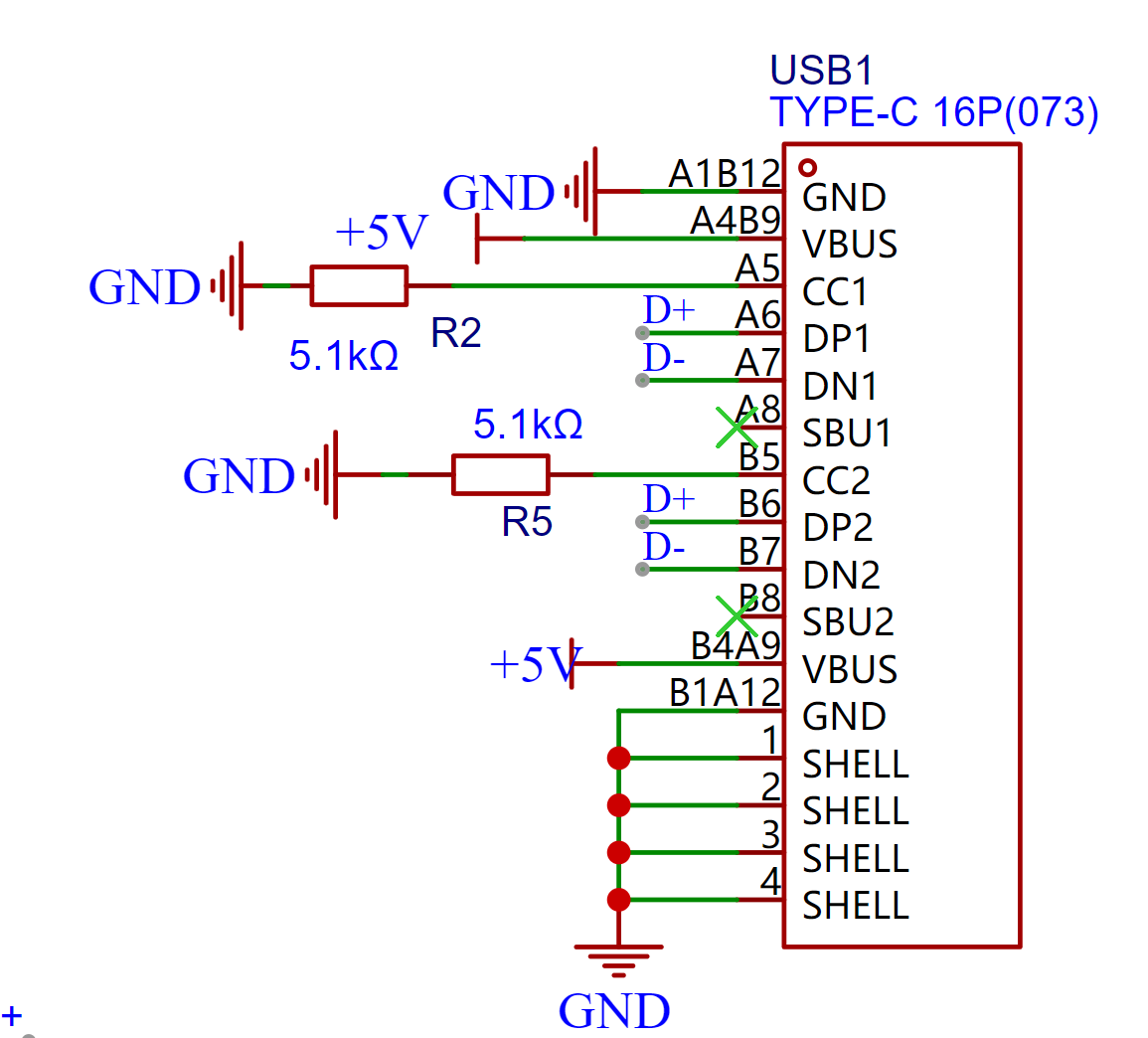

2. 电源电路：使用线性稳压器me6211，相比ams1117这款ldo，虽然供电电流小了很多，但静态功耗和封装大小都十分符合作者喜欢。

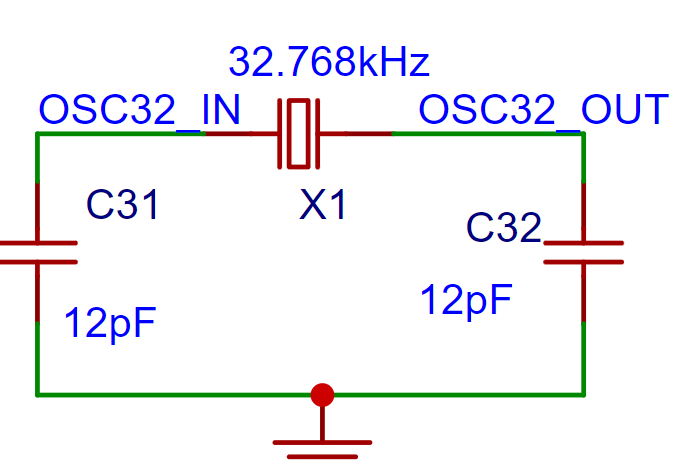

3.晶振电路：只使用一个32m晶振和两个12pf电容，来节省gpio口和整个pcb费用。

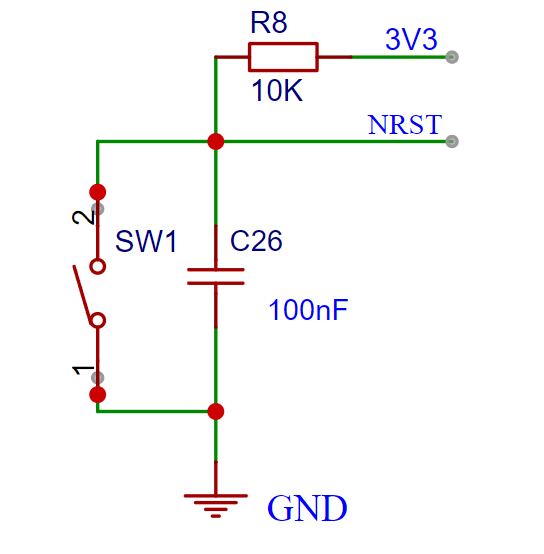

4.复位电路：手动复位，通常接10kΩ上拉电阻至VDD，按键接地。在外加一个电容来确保单片机有足够时间完成复位。

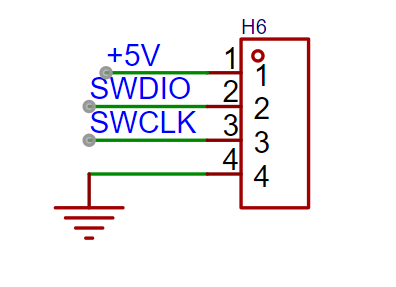

5.下载器接口：使用swd接口，这个就很简单了，四根排针连接即可

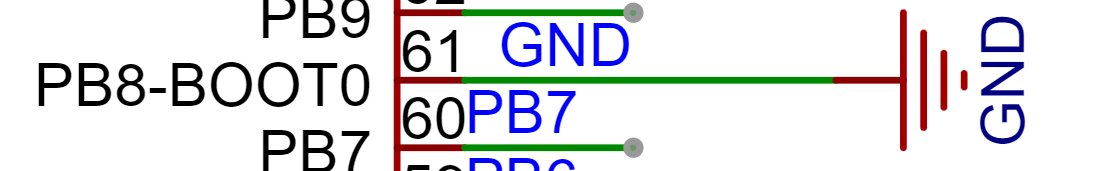

6.boot引脚：通常BOOT0接10kΩ下拉电阻（默认Flash启动），这里就直接接地了，作者看影响不是很大
以上都是必备的外围电路，然后接下来一些额外的外设

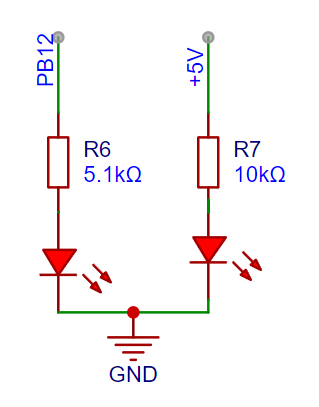

7.led：

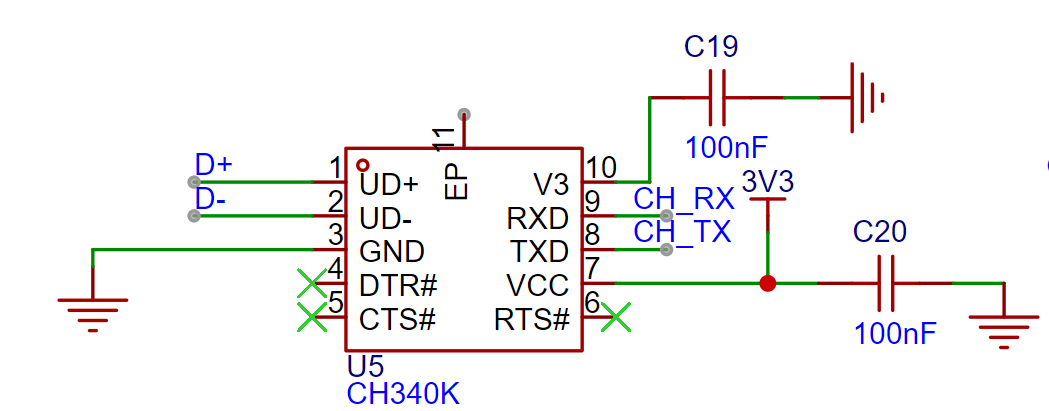

8.ch340串口通信：

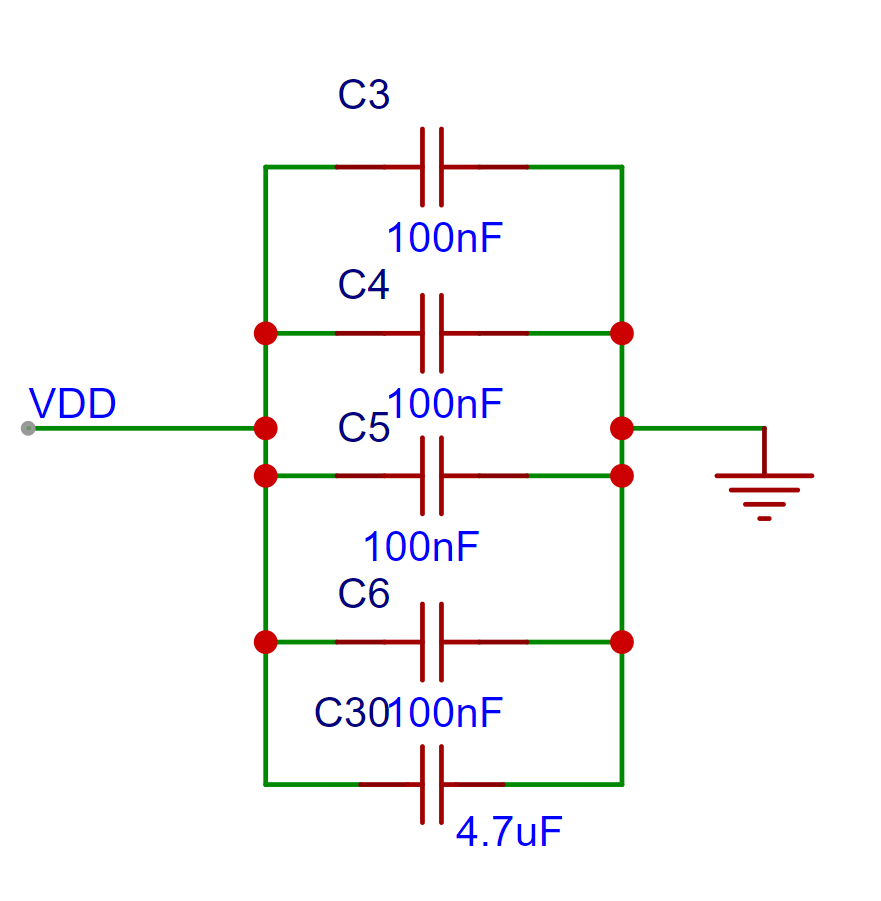

9.去耦电容（滤波网络）

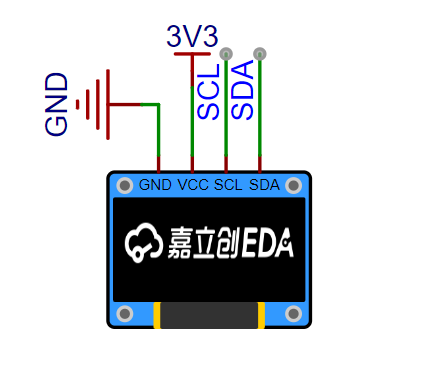

10.oled屏幕

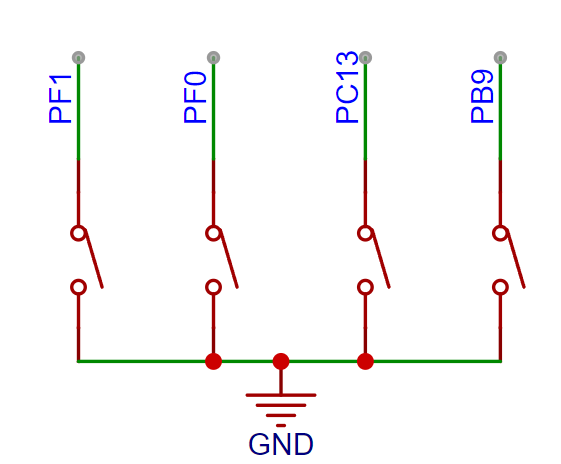

11.按键开关

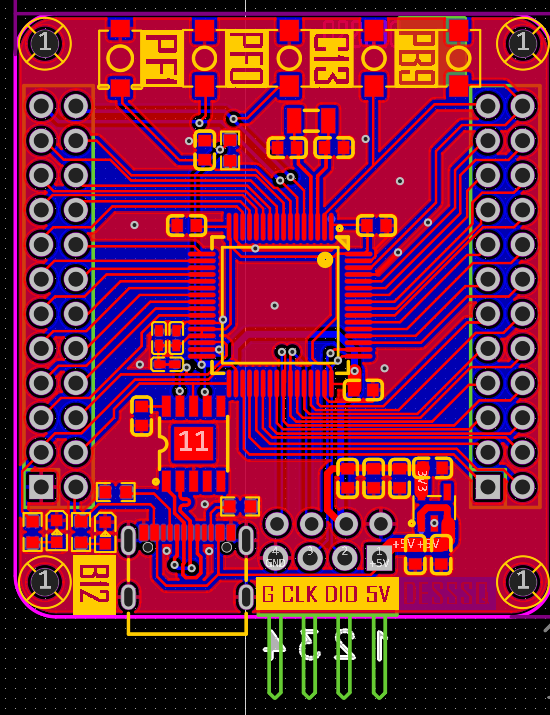

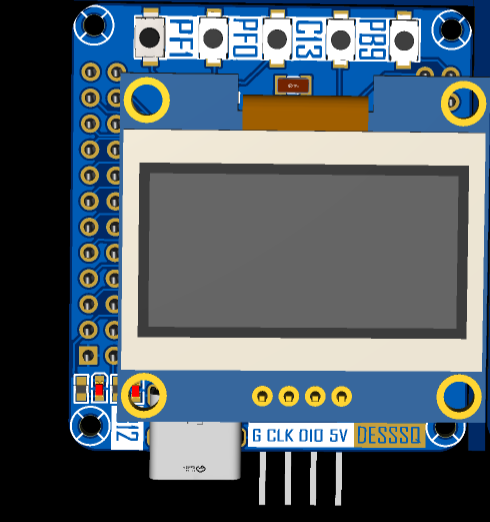

最后就是整个pcb绘制
最后，作者验证完毕之后，会进行开源，也欢迎大家进行批评指正，谢谢
链接：https://oshwhub.com/yasdasdp/g431-zui-xiao-xi-tong-_1-1
