【IC验证】systemverilog_线程的控制、同步与通信

原地打转的瑞哥

990人浏览 · 2025-07-02 11:08:51

原地打转的瑞哥 · 2025-07-02 11:08:51 发布

一.线程

1.定义

独立运行的程序。

2.特性

（1）每个always过程块和initial过程块都是相互独立的线程；
（2）每个线程呈现树状结构，父线程可以开辟多个子线程；
例子：

fork
	begin
		$display("Block one\n");
		# 20;
	end
	begin
		$display("Block two\n");
		@eventA;
	end
join

解释：fork join内部包含两个并行运行的begin end块，即fork join内部包含两个线程；

（3）线程可以持续运行（如always过程块），也可以提前结束（如initial过程块）；

3.分类

（1）串行线程
语法：begin end
特点：串行执行
（2）并行线程
语法：fork join， fork join_any， fork join_none
特点：并行执行

二.并行线程

（1）详述

链接: link

（2）例子：线程树

代码：

module tb;
    task automatic exec(int id,int t);
        $display("%0t exec[%0d] entered",$time,id);
        #(t*1ns);
        $display("%0t exec[%0d] exited",$time,id);
    endtask
    initial begin:proc1
        exec(1,25);
    end
    initial begin:proc2
        fork
            exec(2,10);
            exec(3,20);
        join_any
        fork
            exec(4,30);
            exec(5,40);
        join_none

    end
endmodule

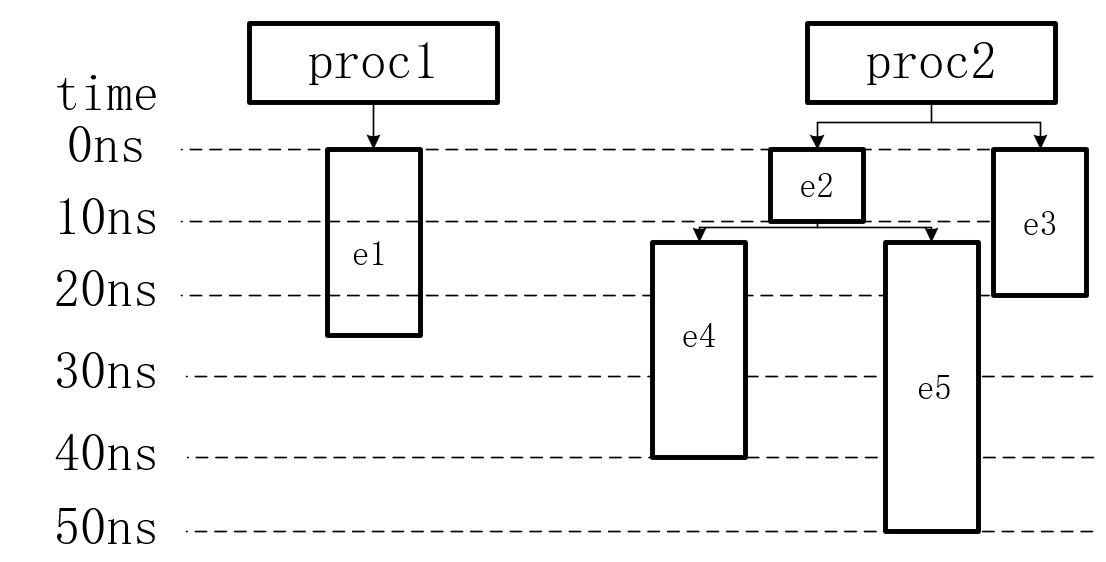

线程示意图：
在这里插入图片描述
结果：

三.线程的结束

（1）wait fork
（2）disable fork
待补充

四.线程的控制(时序控制)

（1）简介

sysytemverilog可以通过使用事件触发、延时和等待实现时序控制；

（2）具体方法

（a）事件触发

语法：

@(触发事件) 执行代码;

例子：

@(data1)  out = in;
@(posedge clk) out = in;

（b）延时

语法：

#(延迟时间) 执行代码;

例子：

#10 out = in;

（c）等待

语法：

wait(条件) 执行代码;

例子：

wait(data.size>0) out = in;

注意：
等待也可以通过事件触发的形式实现；

五.线程的同步与通信

1.概述

目的：线程之间需要进行同步和交换数据；

2.事件

（1）概述

定义：
事件就是一个信号标志，多个线程可以等待这个信号，当信号被触发，等待这个时间的线程就可以继续执行。
作用：
协调并行线程的操作顺序，保证某些线程在其他操作完成后才开始执行。

（2）语法

//定义
event 事件名；
//触发事件
-> 事件名；
//等待事件触发
@事件名;
wait(事件名.triggered);

（3）注意

（a）event声明的是句柄（地址）；
（b）事件触发是一个瞬时脉冲；
（c）@和wait
因为事件触发是一个脉冲信号，所以等待边沿触发**@和等待电平触发wait**是等效的；

（4）例子

(a)event实现的例子
代码：

module tb1;

    task automatic wait_event(event e,input string name);
        $display("@%0t Start waiting event %s",$time,name);
        @e;
        //wait(e.triggered);
        $display("@%0t Finish waiting event %s",$time,name);
    endtask

    event e1,e2,e3;
    initial begin
        fork
            wait_event(e1,"e1");
            wait_event(e2,"e2");
            wait_event(e3,"e3");
        join
    end
    initial begin
        fork
            begin #10 ->e1; end
            begin #20 ->e2; end
            begin #30 ->e3; end
        join
    end
endmodule

结果：
在这里插入图片描述
(b)@(事件名)和wait(事件名)的相同
i 情况一：在不同时刻，先等待事件，后触发事件，事件均能被捕捉到；
代码：

module tb3;
    event e1,e2;
    initial begin
        #5;
        $display("@%t:Start waititng event %s",$time,"e1");
        @(e1);
        $display("@%t:Finish waiting event %s",$time,"e1");
    end
    initial begin
        #5;
        $display("@%t:Start waititng event %s",$time,"e2");
        wait(e2);
        $display("@%t:Finish waiting event %s",$time,"e2");
    end
    initial begin
        #10;
        $display("@%t:Start trig event %s",$time,"e1");
        -> e1;
        $display("@%t:Finish trig event %s",$time,"e1");
    end
    initial begin
        #10;
        $display("@%t:Start trig event %s",$time,"e2");
        -> e2;
        $display("@%t:Finish trig event %s",$time,"e2");
    end
endmodule

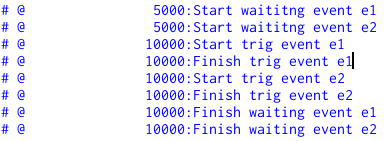

结果：
在这里插入图片描述
说明：
事件均在第5个时间单位开始等待触发，而事件均在第10个时间单位进行触发，事件均被捕捉到；
ii 情况二：在不同时刻，先触发事件，后等待事件，事件均不能被捕捉到；

module tb3;
    event e1,e2;
    initial begin
        #5;
        $display("@%t:Start trig event %s",$time,"e1");
        -> e1;
        $display("@%t:Finish trig event %s",$time,"e1");
    end
    initial begin
        #5;
        $display("@%t:Start trig event %s",$time,"e2");
        -> e2;
        $display("@%t:Finish trig event %s",$time,"e2");
    end
    initial begin
        #10;
        $display("@%t:Start waititng event %s",$time,"e1");
        @(e1);
        $display("@%t:Finish waiting event %s",$time,"e1");
    end
    initial begin
        #10;
        $display("@%t:Start waititng event %s",$time,"e2");
        wait(e2);
        $display("@%t:Finish waiting event %s",$time,"e2");
    end

endmodule

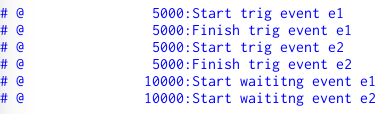

结果：
在这里插入图片描述
说明：
事件均在第5个时间单位进行触发，而事件均在第10个时间单位才开始等待，事件均未被捕捉到；
iii 情况三：在同一时刻，先等待事件，后触发事件，事件均能被捕捉到；
代码：

module tb3;
    event e1,e2;
    initial begin
        //#10;
        $display("@%t:Start waititng event %s",$time,"e1");
        @(e1);
        $display("@%t:Finish waiting event %s",$time,"e1");
    end
    initial begin
        //#10;
        $display("@%t:Start waititng event %s",$time,"e2");
        wait(e2);
        $display("@%t:Finish waiting event %s",$time,"e2");
    end
    initial begin
        //#5;
        $display("@%t:Start trig event %s",$time,"e1");
        -> e1;
        $display("@%t:Finish trig event %s",$time,"e1");
    end
    initial begin
        //#5;
        $display("@%t:Start trig event %s",$time,"e2");
        -> e2;
        $display("@%t:Finish trig event %s",$time,"e2");
    end
endmodule

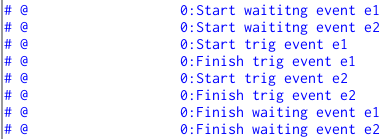

结果：
在这里插入图片描述
说明：
事件均在第0个时间单位等待触发和进行触发，且等待触发过程块在进行触发过程块之前，事件均被捕捉到；
iv 情况四：在同一时刻，先触发事件，后等待事件，事件均未被捕捉到；
代码：

module tb3;
    event e1,e2;
    initial begin
        //#5;
        $display("@%t:Start trig event %s",$time,"e1");
        -> e1;
        $display("@%t:Finish trig event %s",$time,"e1");
    end
    initial begin
        //#5;
        $display("@%t:Start trig event %s",$time,"e2");
        -> e2;
        $display("@%t:Finish trig event %s",$time,"e2");
    end
    initial begin
        //#10;
        $display("@%t:Start waititng event %s",$time,"e1");
        @(e1);
        $display("@%t:Finish waiting event %s",$time,"e1");
    end
    initial begin
        //#10;
        $display("@%t:Start waititng event %s",$time,"e2");
        wait(e2);
        $display("@%t:Finish waiting event %s",$time,"e2");
    end
endmodule

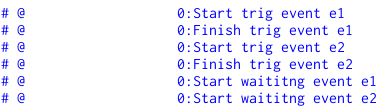

结果：
在这里插入图片描述
说明：
事件均在第0个时间单位等待触发和进行触发，且进行触发过程块在等待触发过程块之前，事件均未被捕捉到；

（c）@(事件名)和wait(事件名.triggered)的不同
上述情况四(在同一时刻，先触发事件，后等待事件),wait(事件名.triggered)能够捕捉到事件；
代码：

module tb3;
    event e1,e2;
    initial begin
        //#5;
        $display("@%t:Start trig event %s",$time,"e1");
        -> e1;
        $display("@%t:Finish trig event %s",$time,"e1");
    end
    initial begin
        //#5;
        $display("@%t:Start trig event %s",$time,"e2");
        -> e2;
        $display("@%t:Finish trig event %s",$time,"e2");
    end
    initial begin
        //#10;
        $display("@%t:Start waititng event %s",$time,"e1");
        @(e1);
        $display("@%t:Finish waiting event %s",$time,"e1");
    end
    initial begin
        //#10;
        $display("@%t:Start waititng event %s",$time,"e2");
        wait(e2.triggered);
        $display("@%t:Finish waiting event %s",$time,"e2");
    end
endmodule

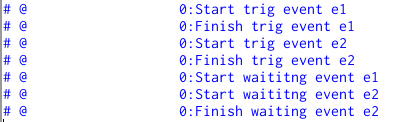

结果：
在这里插入图片描述
说明：
事件均在第0个时间单位等待触发和进行触发，且进行触发过程块在等待触发过程块之前，wait(事件名.triggered)能捕捉到事件；

3.旗语（semaphore）

（1）作用

实现对共享资源的访问控制；

（2）说明

通俗举例：
一个资源必须通过钥匙才能访问，这个资源配了多把钥匙（比如3把,旗语名.new(3)），只要有其中的任意2把（也可以设置为其他值）就可以访问;

第一个人先拿走了两把钥匙(旗语名.get(2))对该资源进行访问，而第二个人也想访问该资源就请求获取两把钥匙(旗语名.get(2)),此时只剩下了一把闲余钥匙，所以他就需要一直等待第一个人至少归还1把钥匙（旗语名.put(1)）以后才能访问该资资源;

但是当第二个人请求获取两把钥匙，可是闲余钥匙数小于需求数，此时不希望第二个人一直等着（这个人可以去干别的事），所以他可以通过使用旗语名.try_get(钥匙数)，该方法会有一个返回值告诉这个人是否成功取到钥匙（取到返回1，没有取到返回0）；

（3）语法

//声明
semaphore 旗语名；
//实例化
旗语名 = new(钥匙数(默认值为0));
//阻塞式获取钥匙
旗语名.get(获取钥匙数(默认值为1));
//非阻塞获取钥匙
旗语名.try_get(获取钥匙数(默认值为1));
//放入钥匙
旗语名.put(放入钥匙数(默认值为1));

（4）例子

（a）旗语的基本操作
代码：

module tb4;
    semaphore sem;
    initial begin
        sem = new(3);
    end
    initial begin
        #10;
        $display("@time:%0t:A start  get key",$time);
        sem.get(2);
        $display("@time:%0t:A finish get key",$time);
        #20;
        $display("@time:%0t:A start put key",$time);
        sem.put(2);
        $display("@time:%0t:A finish put key",$time);
    end
    initial begin
        #20;
        $display("@time:%0t:B start get key",$time);
        sem.get(2);
        $display("@time:%0t:B finidh get key",$time);
    end
endmodule

结果：
在这里插入图片描述
（b）try_get
代码：

module tb5;
    semaphore sem;
    initial begin
        sem = new(3);
    end
    initial begin
        #10;
        $display("@time:%0t: start get key",$time);
        if(sem.try_get(4))
            $display("@time:%0t:Success get key",$time);
        else
            $display("@time:%0t:Fialed get key",$time);
    end
endmodule

结果：
在这里插入图片描述

（5）注意

（a）取钥匙可以请求取任意把数(get/try_get)，只是取得过多很容易取失败；
（b）放入钥匙可以放入任意把钥匙，甚至可以超过取的把数，也可以超过最开始该资源配备的把数；
（c）旗语声明的也是句柄；

4.信箱

（1）作用

实现线程间的通信，相当于一个fifo队列；

（2）语法

//声明
mailbox 信箱名; 					//不限定成员变量类型
mailbox #(成员变量类型) 信箱名;	//限定成员变量类型
//实例化
信箱名 = new(信箱大小（默认值为0，默认值表示不限定信箱大小）);
//阻塞式写入、取出、读出数据
信箱名.put(写入数据);
信箱名.get(取出数据保存变量名);
信箱名.peek(读出数据保存变量名);
//非阻塞式写入、取出、读出数据
信箱名.try_put(写入数据);			//有返回值,操作成功为1,操作失败为0
信箱名.try_get(取出数据保存变量名);	//有返回值,操作成功为1,操作失败为0
信箱名.try_peek(读出数据保存变量名);	//有返回值,操作成功为1,操作失败为0
//获取信箱内数据个数
信箱名.num(写入数据);

（3）例子

代码：

module tb6;
    mailbox #(int) mai;
    int put_data;
    int data_peek;
    int data_get;
    initial begin
        mai = new(10);
        repeat(10)begin
            put_data = $random();
            mai.put(put_data);
            $display("@time:%0t put data is %0d",$time,put_data);
        end
    end
    initial begin
        #5;
        repeat(3)begin
            mai.peek(data_peek);
            $display("@time:%0t peek data is %0d",$time,data_peek);
        end
    end
    initial begin
        #10;
        repeat(5)begin
            mai.get(data_get);
            $display("@time:%0t get data is %0d",$time,data_get);
        end
    end
    initial begin
        #10;
        $display("@time:%0t data num is %0d",$time,mai.num());
    end
endmodule

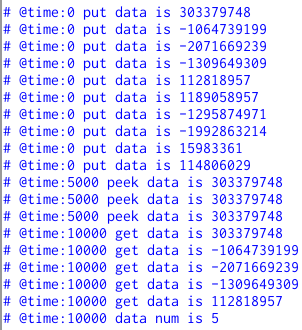

结果：
在这里插入图片描述

（4）注意

信箱声明的也是句柄。
