1. 打开quarts2，生成和配置文件

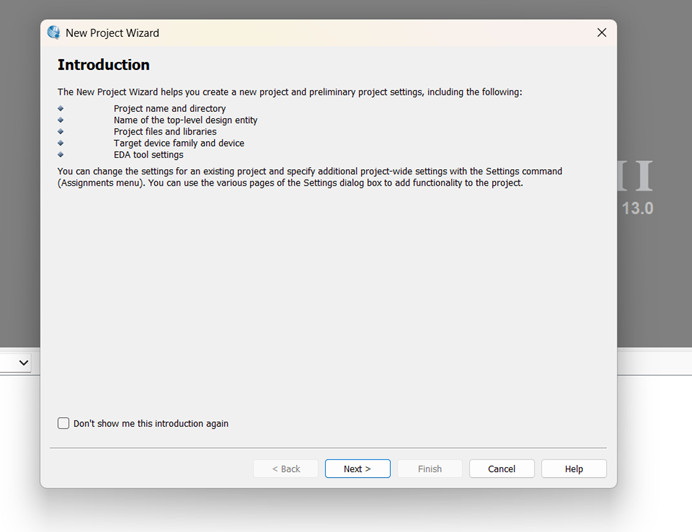

打开quarts2，点击file---点击---new project wizard 生成一个文件

点击next

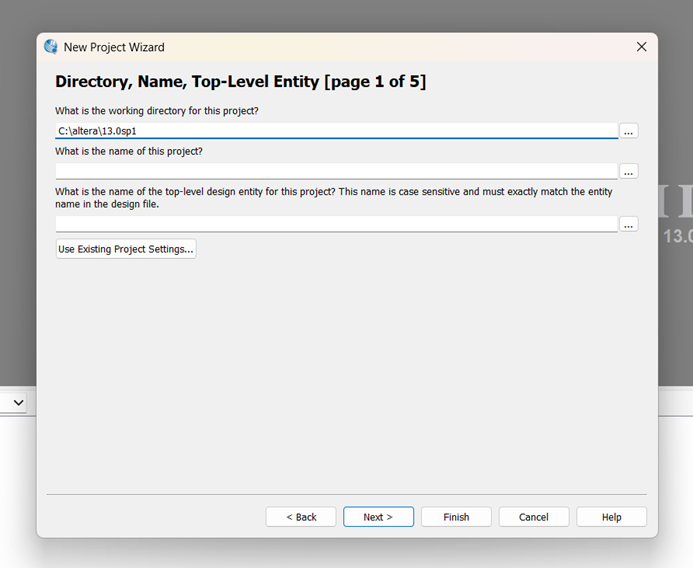

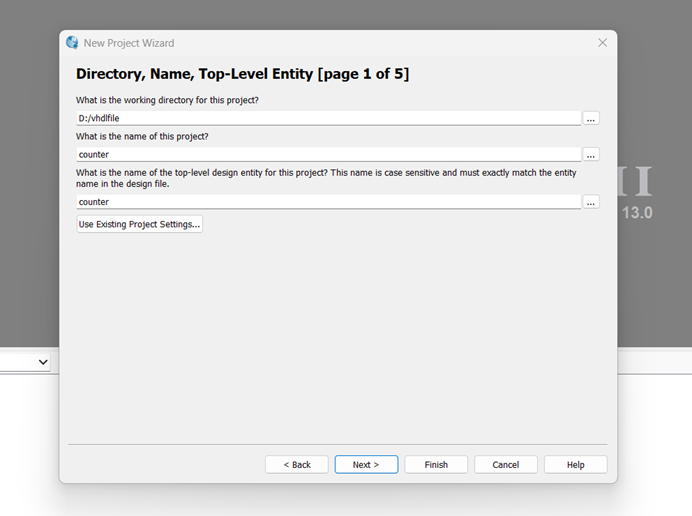

这里第一个配置文件工作目录，建议新建一个地方专门放置

后两个是文件的名字，这里我用计数器为例子，就写counter

点击next

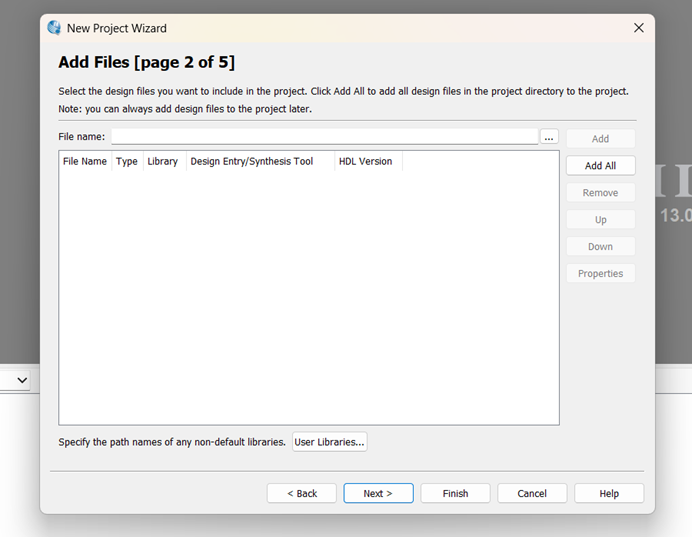

这里是写这个文件里的一些子文件，我们计数器简单，不需要那么多东西，直接next

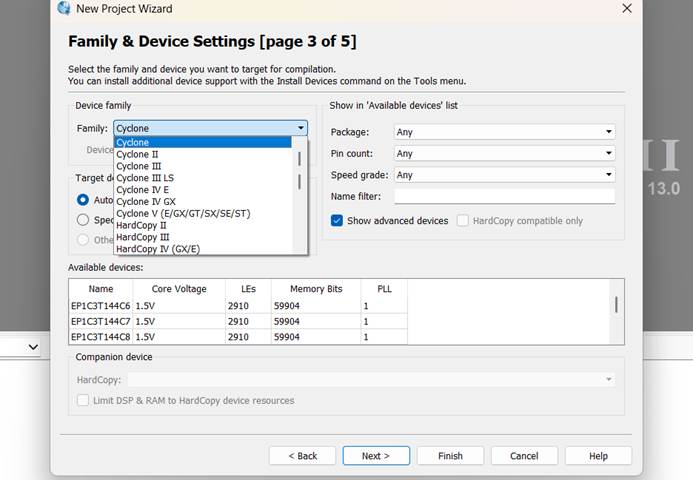

 这里选择我们最后要仿真的板子，我是用cydone的EP1C3T144C8芯片，这里大家建议根据自己的板子填写，如果只是仿真的话，不填写也没有问题

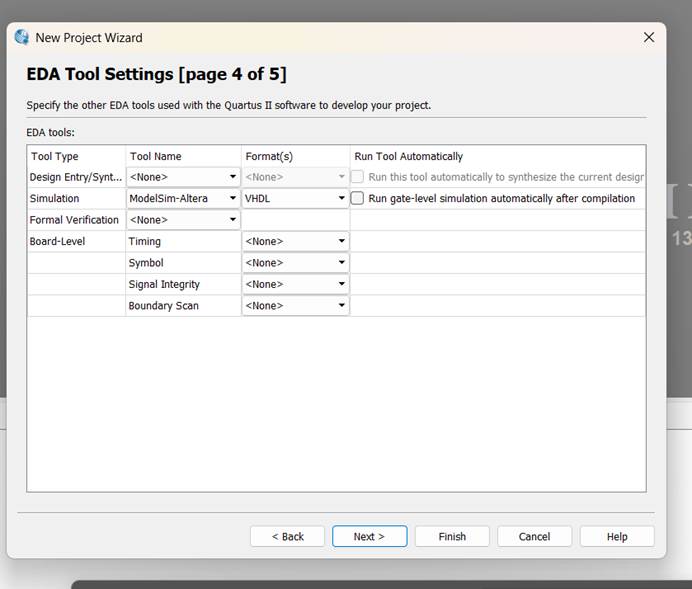

这边我们选择modelsim-altera仿真和vhdl语言，这个也是根据大家实际情况选择

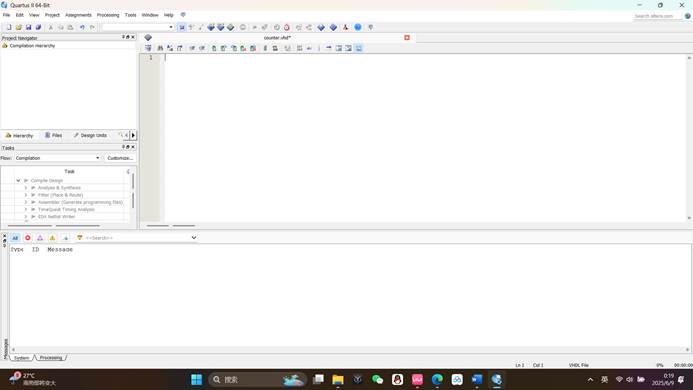

完成后会进入下面这个页面

2. 编写代码

编写一下代码,计数器原理不过多叙述了

library ieee;
use ieee.std_logic_1164.all;
use ieee.numeric_std.all;
entity counter is
port(
    clk : in std_logic;
    q : out std_logic_vector(2 downto 0)
);
end counter;
architecture rtl of counter is
signal tmp : std_logic_vector(2 downto 0);
begin
    process(clk)
    begin
        if clk'event and clk='1' then
            tmp <= std_logic_vector(unsigned(tmp) + 1);
        end if;
    end process;
    q <= tmp;
end rtl;

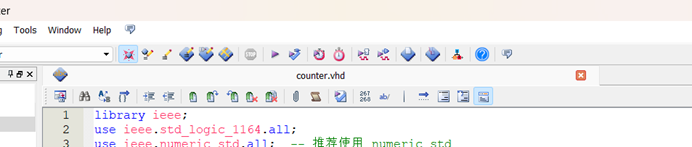

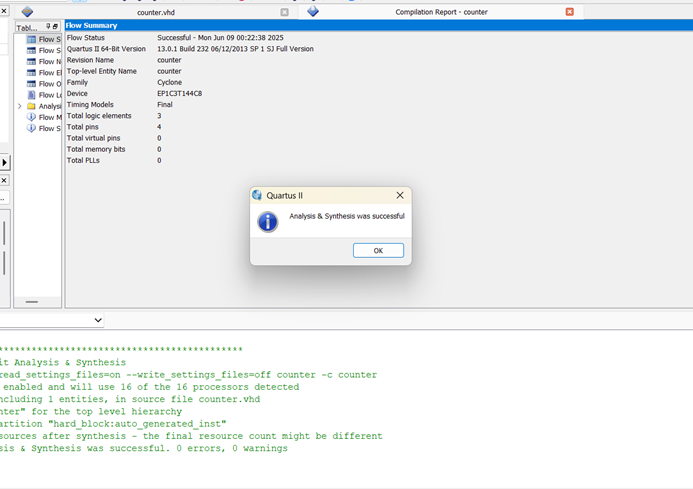

保存一下文件，进行不完全编译 （在这个help下面这一行，暂停打勾的这个符号），这个就是进行简单的语法错误的检查

不完全编译成功后再进行完全编译（刚才那个的左边那个，暂停的符号），这个就是会进行逻辑上的检查，也会有一个成功的提示

3. 仿真

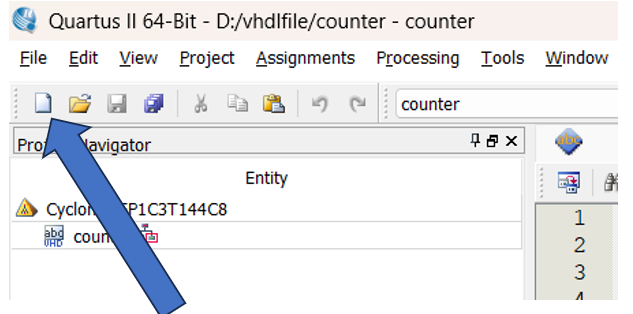

新建一个VWF文件，用来进行modelsim仿真

选择university program vwf，点击ok

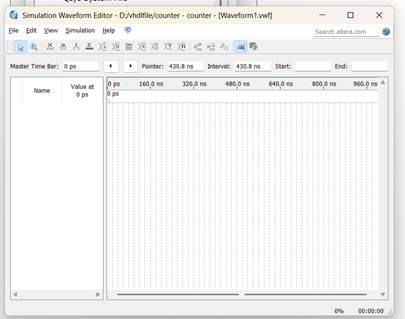

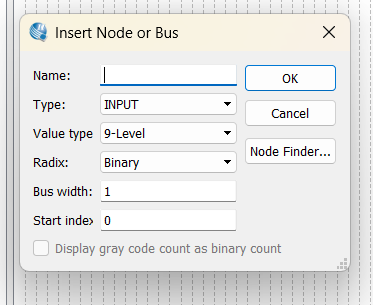

会生成一个这样的页面框，在Name下双击添加我们的输入和输出信号

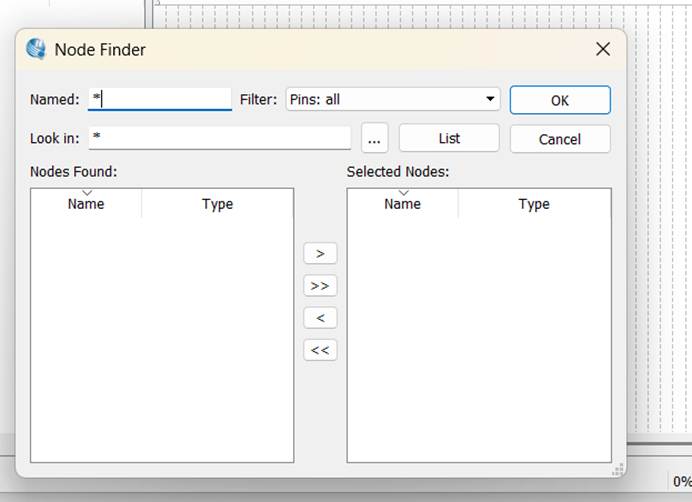

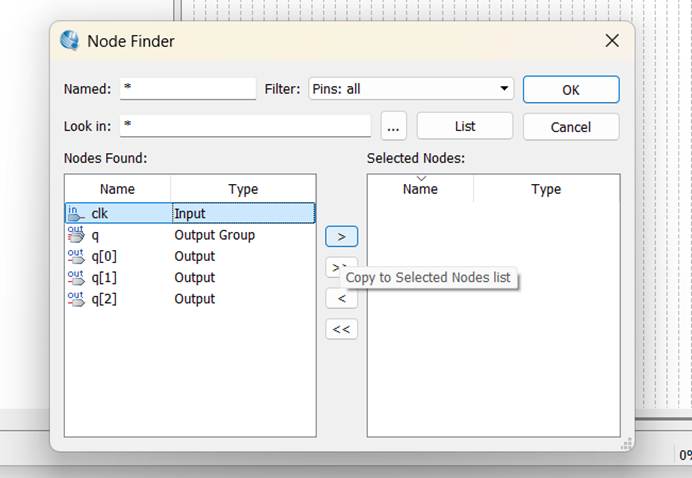

点击node finder...

点击list

添加clk，q

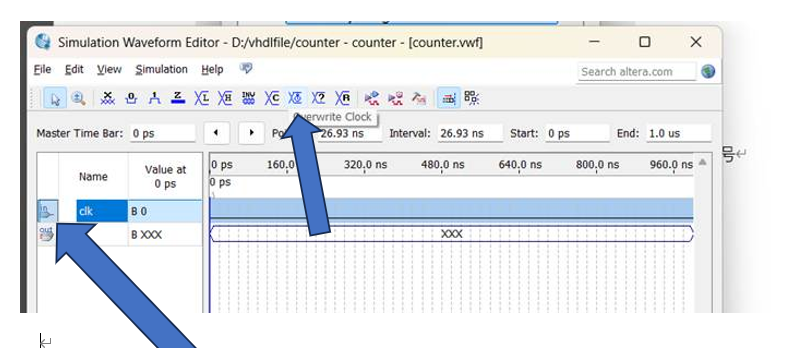

先点击clk左边的按键，再点击时钟信号，将clk配置为时钟

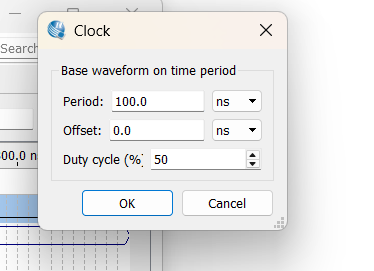

为了让效果明显一点，我们设置周期为100ns

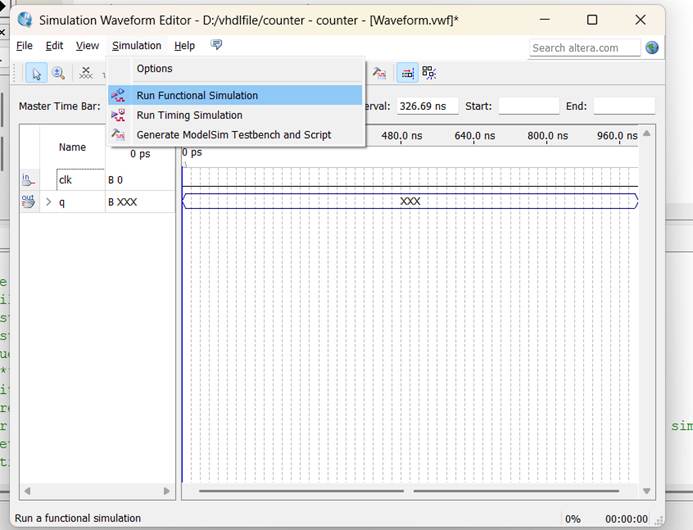

开始功能仿真

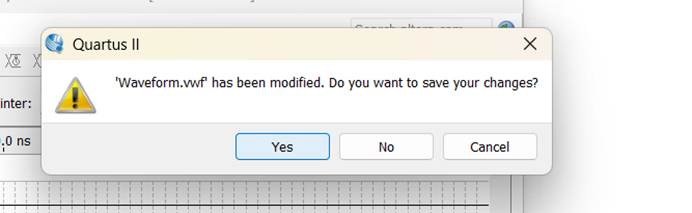

这里会提示我们保存文件，我们点击yes去保存，修改一下文件名字为counter和vhdl文件一样，这样不回搞混仿真波形和代码

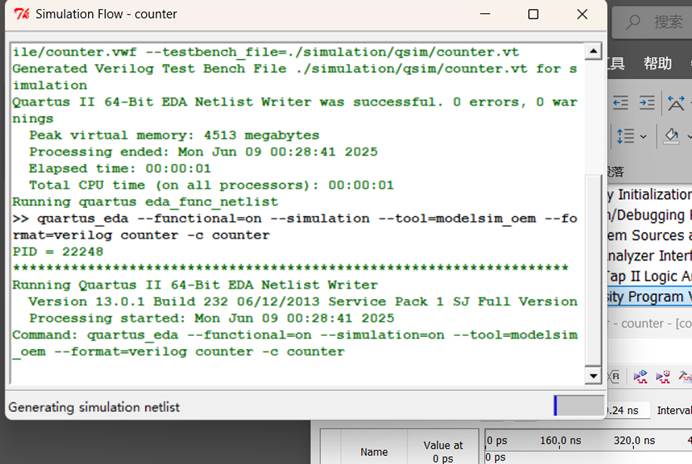

 这里会生成一个网表，等一下

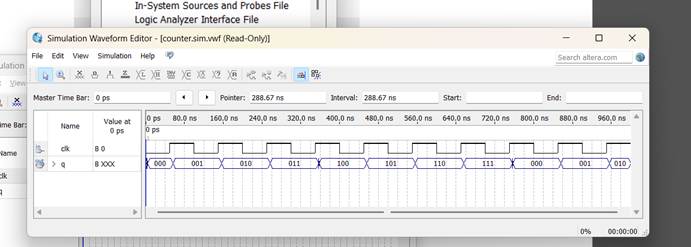

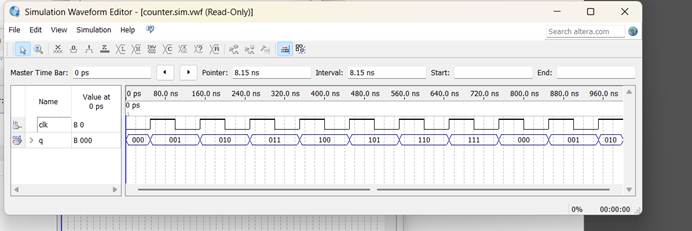

完成后，会显示这样的波形，代表功能仿真成功

同样的，我们进行时序仿真。

这里我们可以看到这里q波形发生切换的适合会产生毛刺现象，且滞后于我们的上升沿，这是q波形在过渡的状态

到此，我们基本操作就结束了。
