一、环境准备

1、环境信息

192.168.201.161  主库
192.168.201.162  从库
192.168.201.163  mycat
192.168.201.164  客户端

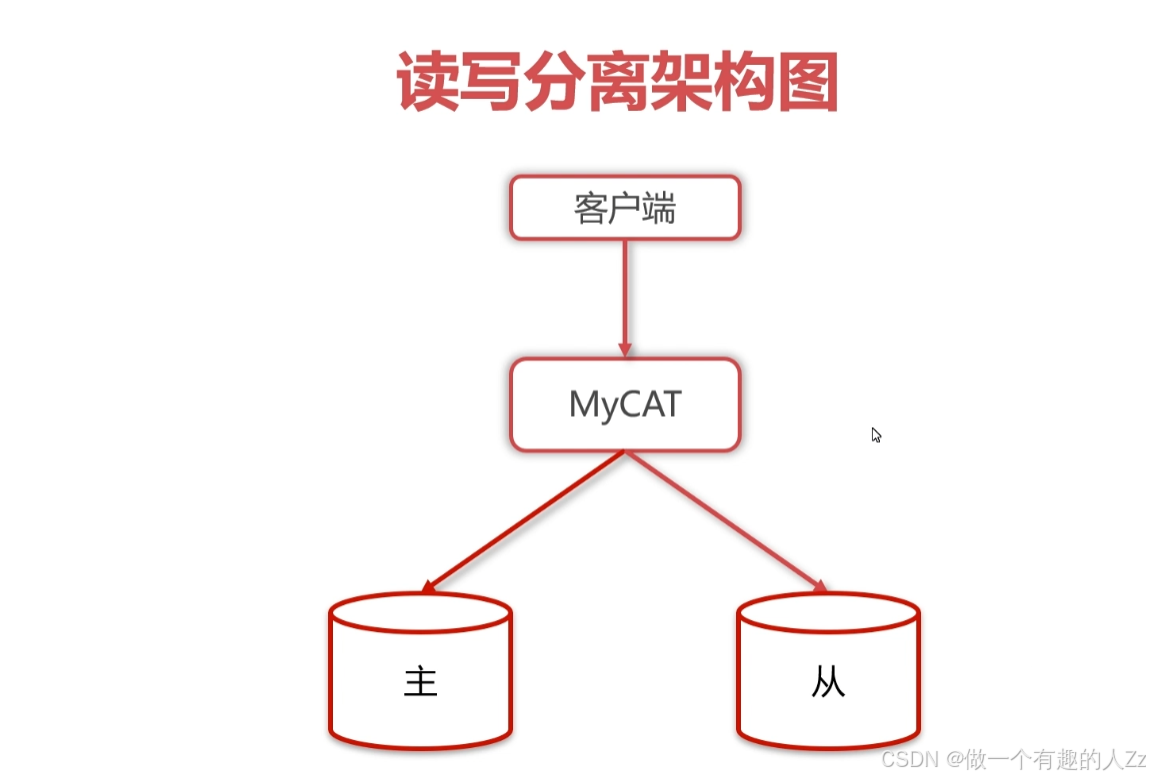

2、架构图

3、主从复制搭建

参考
可参考：
第四阶段【MySQL数据库：主从复制】20：使用AI工具编写基于GTID主从复制的自动部署脚本并测试验证

4、客户端安装mysql

在164节点进行安装mysql，可参考：
Linux环境使用脚本自动安装MySQL8.0.25版本数据库

二、部署MyCAT

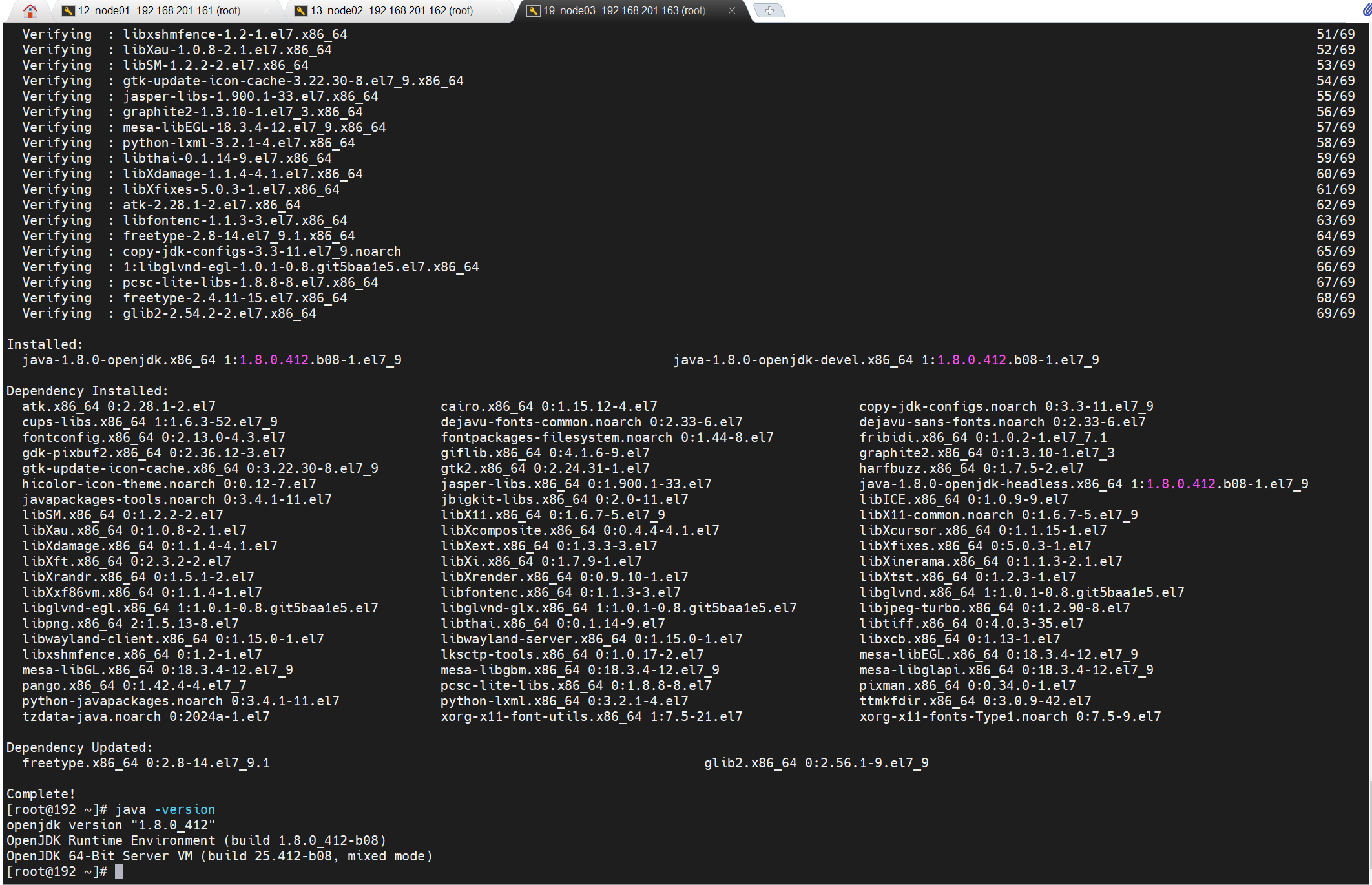

1、安装JDK

在163库，单机库安装jdk

yum  install  java-1.8.0-openjdk   java-1.8.0-openjdk-devel -y
java -version

2、下载安装MyCAT

网盘下载地址

链接: https://pan.baidu.com/s/1XjY-nZuD5s3fY1S6r2M8tw?pwd=r5rb
提取码: r5rb

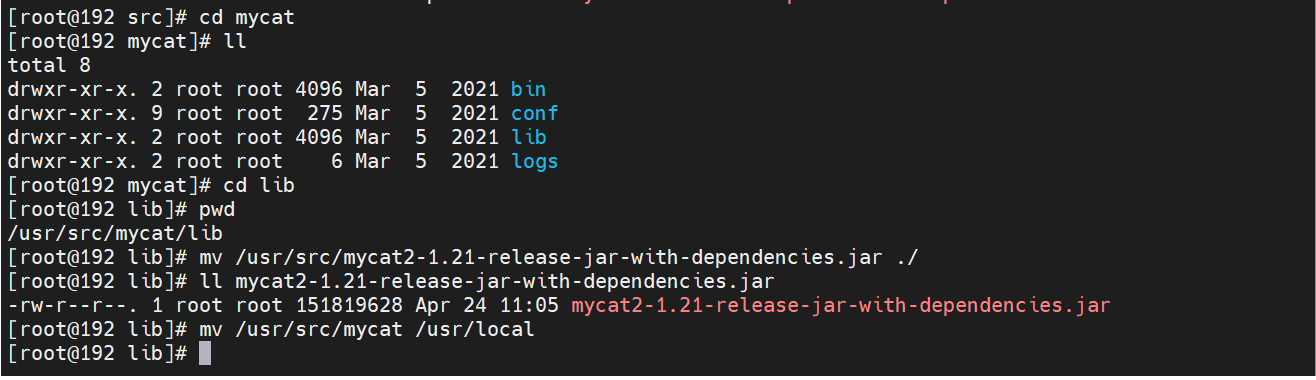

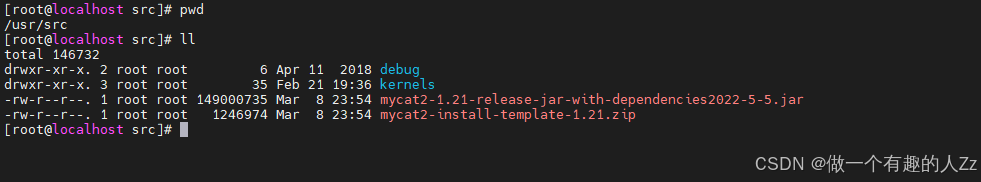

cd /usr/src
unzip mycat2-install-template-1.21.zip
cd mycat/lib/
mv /usr/src/mycat2-1.21-release-jar-with-dependencies.jar ./
mv /usr/src/mycat /usr/local

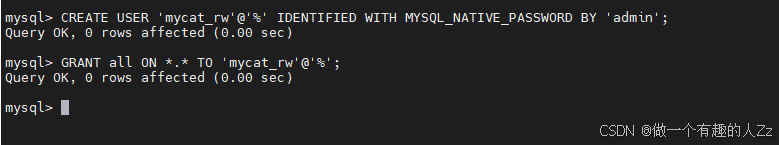

3、在MySQL中创建MyCAT的连接用户

在主库161执行

CREATE USER 'mycat_rw'@'%' IDENTIFIED WITH MYSQL_NATIVE_PASSWORD BY 'admin';
GRANT all ON *.* TO 'mycat_rw'@'%';

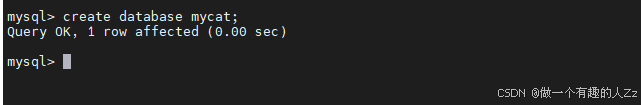

4、创建一个用来给MyCAT连接的库

在主库161执行

create database mycat;

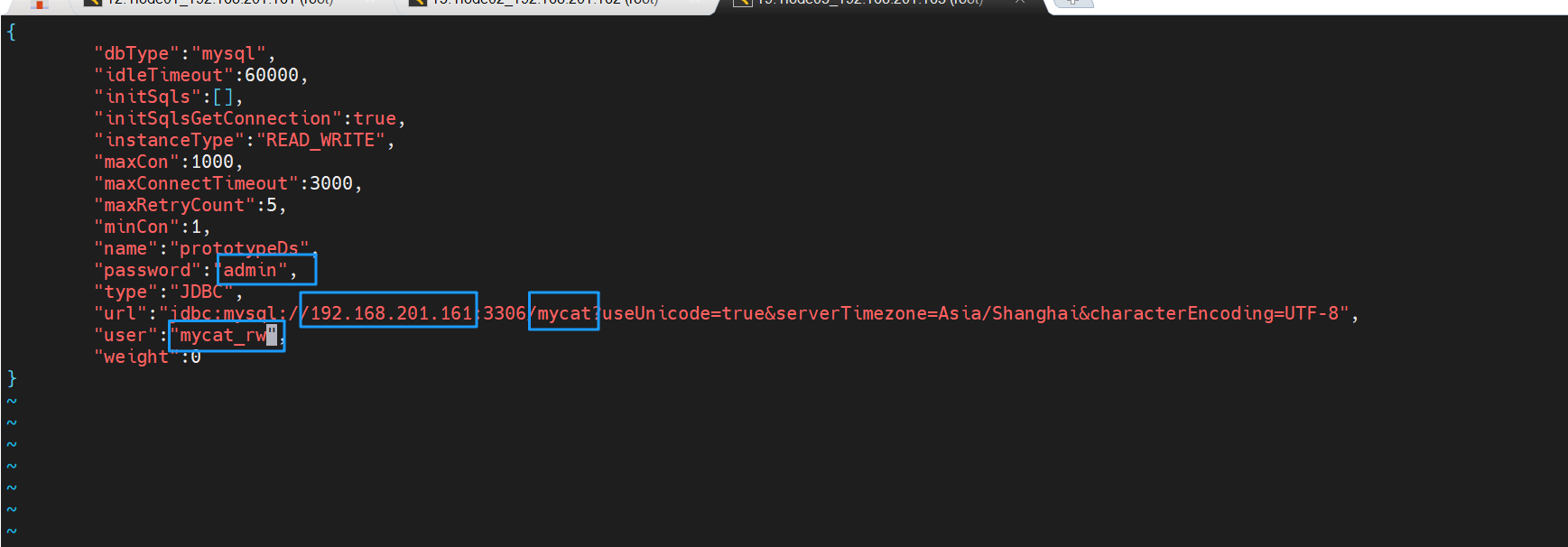

5、修改数据源配置文件

在163库执行

cd /usr/local/mycat/
vim conf/datasources/prototypeDs.datasource.json

修改MySQL相关配置

"password":"admin",
"type":"JDBC",
"url":"jdbc:mysql://192.168.201.161:3306/mycat?useUnicode=true&serverTimezone=Asia/Shanghai&characterEncoding=UTF-8",
"user":"mycat_rw",

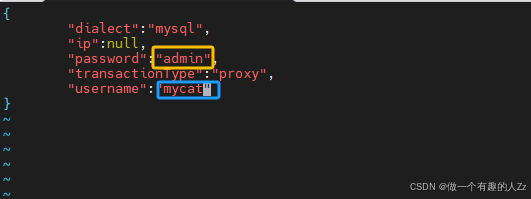

6、修改MyCAT的用户名密码

cd /usr/local/mycat/

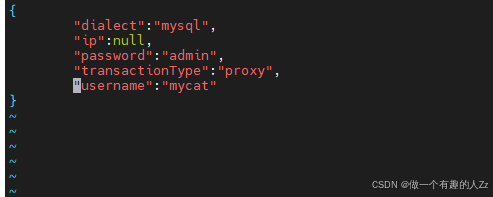

vim conf/users/root.user.json

修改为如下内容

{
        "dialect":"mysql",
        "ip":null,
        "password":"admin",
        "transactionType":"proxy",
        "username":"mycat"
}

7、启动MyCAT

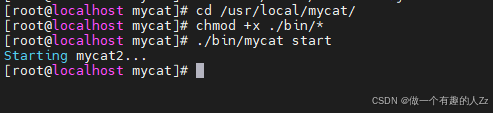

（1）启动

cd /usr/local/mycat/
chmod +x ./bin/*
./bin/mycat start

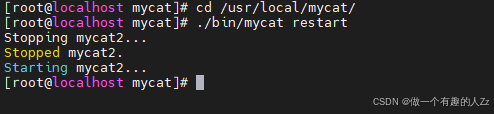

（2）重启

cd /usr/local/mycat/
./bin/mycat restart

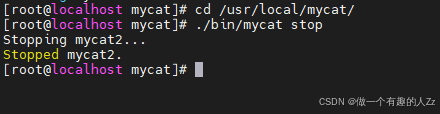

（3）关闭

cd /usr/local/mycat/
./bin/mycat stop

（4）查看状态

cd /usr/local/mycat/
./bin/mycat status

（5）日志文件

如果启动异常，查看日志文件

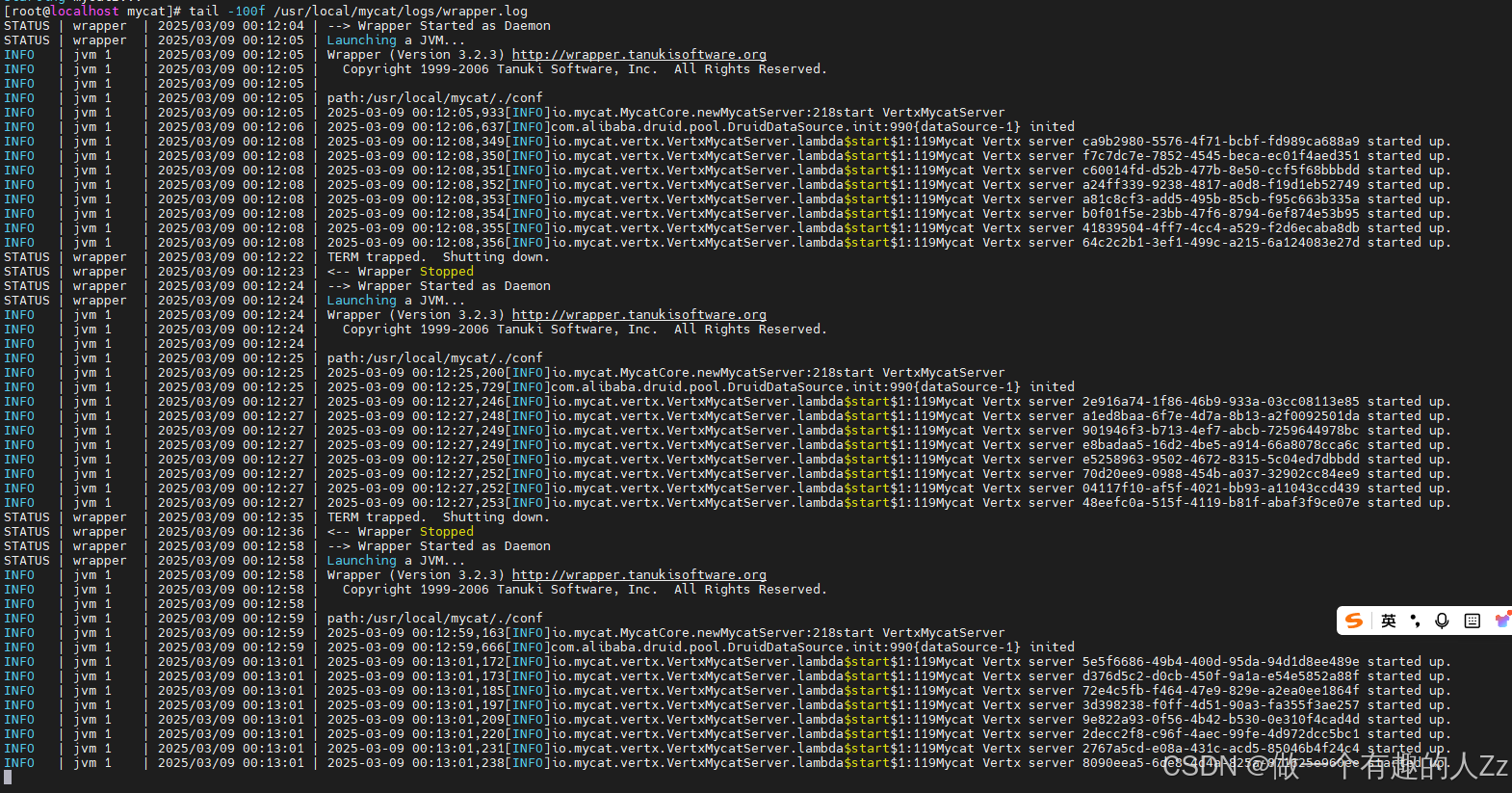

tail -100f /usr/local/mycat/logs/wrapper.log

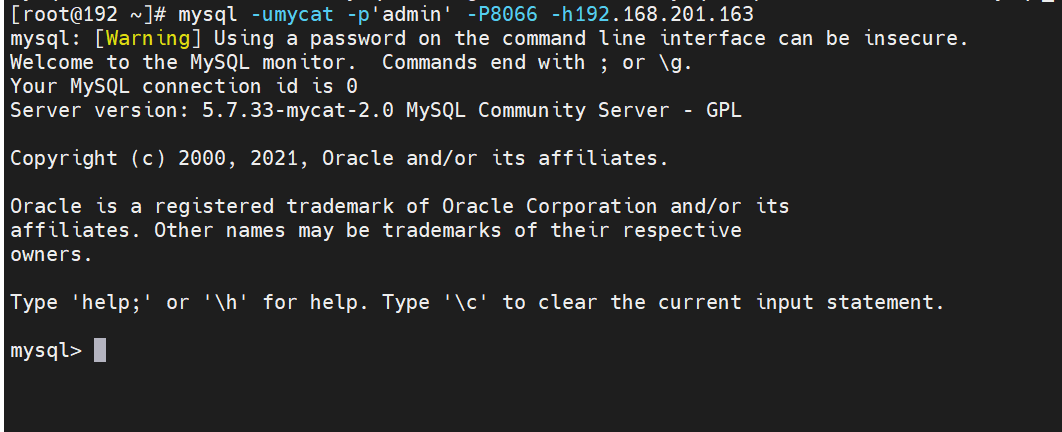

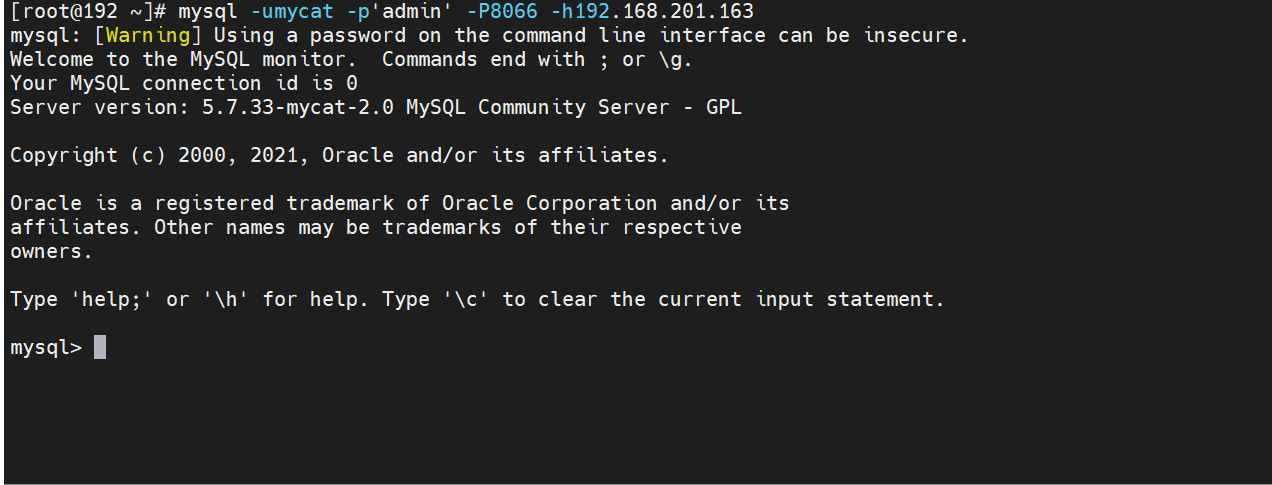

8、登录MyCAT的数据访问端口

在164进行登录，164是客户端机器
注意，这里的地址是安装了mycat的那台，就是163节点

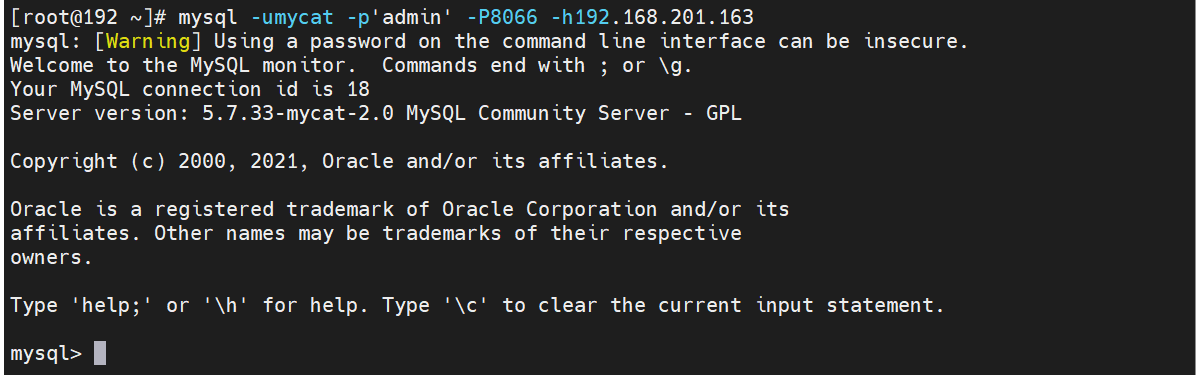

mysql -umycat -p'admin' -P8066 -h192.168.201.163

9、数据源相关配置【这些有兴趣可以了解下】

cd /usr/local/mycat

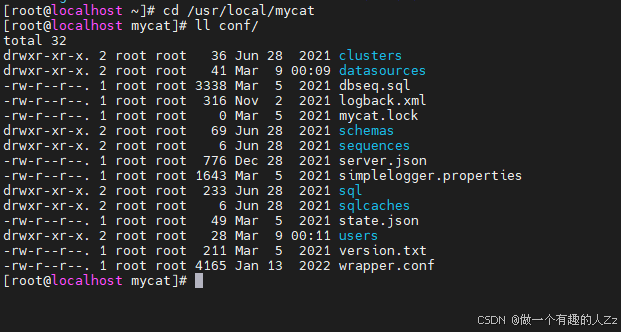

ll conf/

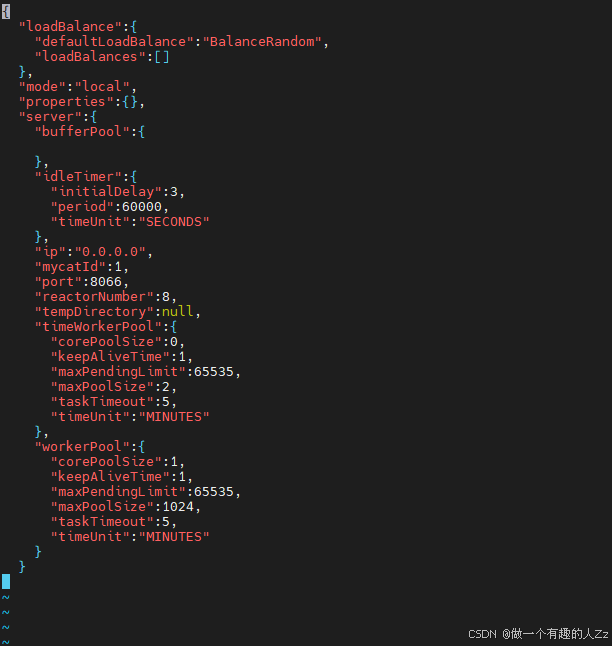

（1）服务相关配置

cd /usr/local/mycat/conf
vim server.json

（2）用户相关配置

cd /usr/local/mycat/conf
vim users/root.user.json

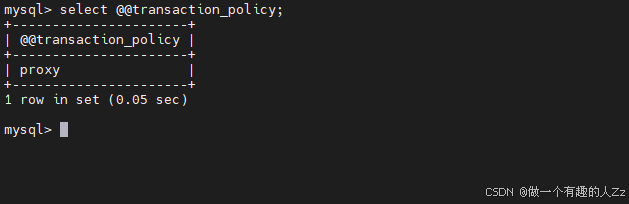

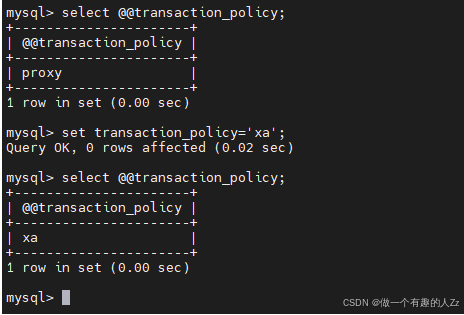

（3）事务类型

可以直接在mycat中查询事务类型

select @@transaction_policy;

也可以直接修改事务类型

select @@transaction_policy;
set transaction_policy='xa';
select @@transaction_policy;

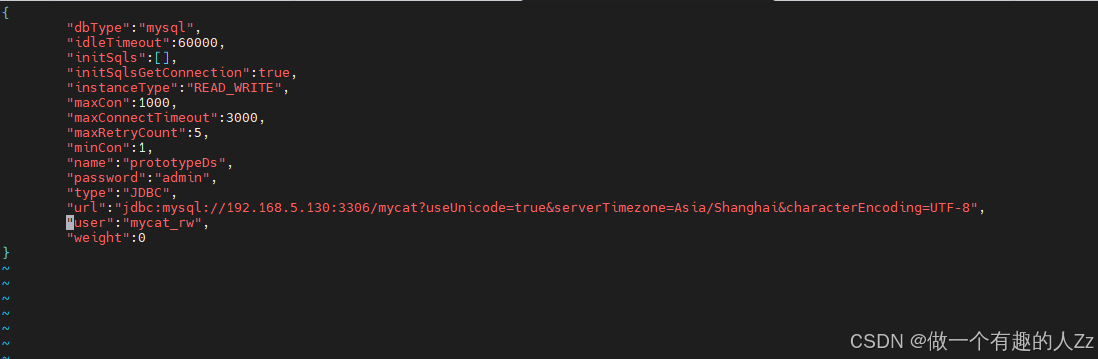

（4）数据源相关配置

cd /usr/local/mycat
vim conf/datasources/prototypeDs.datasource.json

（5）逻辑库表的相关配置

cd /usr/local/mycat/conf

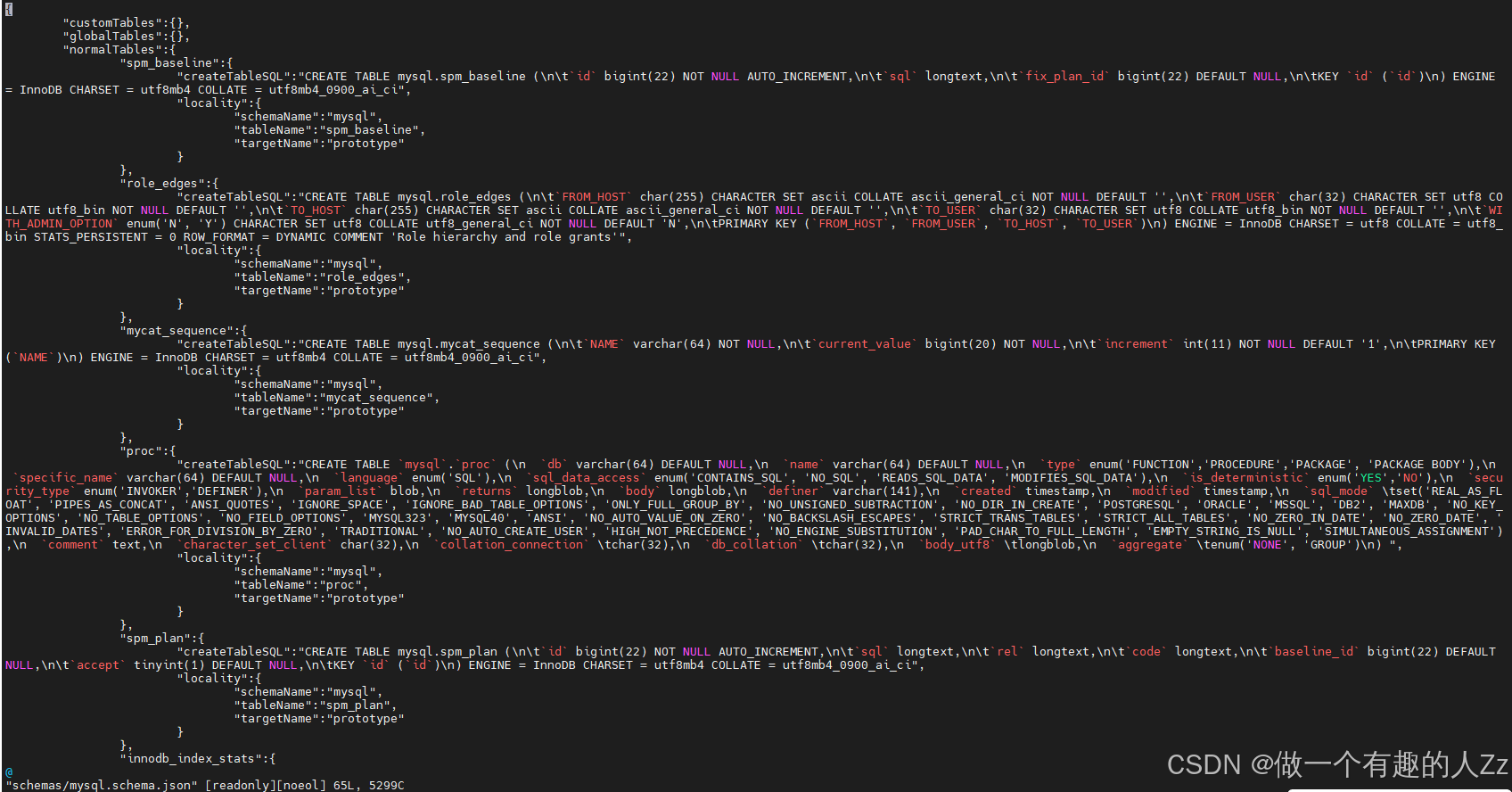

vim schemas/mysql.schema.json

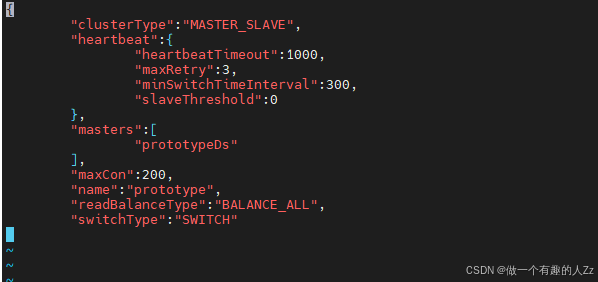

（6）集群相关的配置文件

cd /usr/local/mycat/conf
vim clusters/prototype.cluster.json

三、读写分离配置

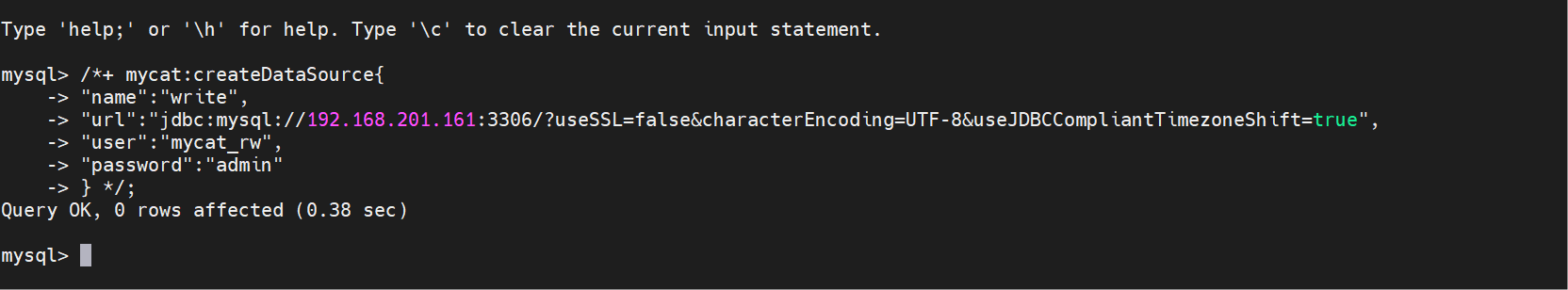

1、创建写库配置

在客户端164节点，进行连接登录到163库，就是安装了MyCAT的节点

mysql -umycat -p'admin' -P8066 -h192.168.201.163

执行如下命令，注意，将配置改成主库161的ip

/*+ mycat:createDataSource{
"name":"write",
"url":"jdbc:mysql://192.168.201.161:3306/?useSSL=false&characterEncoding=UTF-8&useJDBCCompliantTimezoneShift=true",
"user":"mycat_rw",
"password":"admin"
} */;

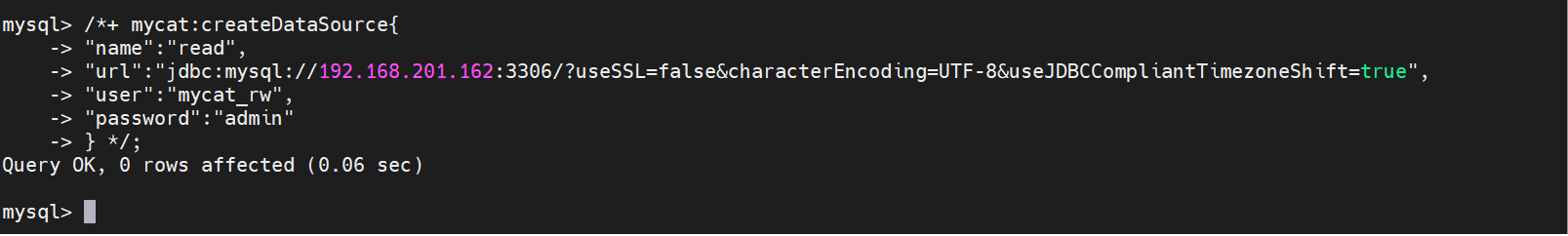

2、创建读库的配置

注意，将配置改成从库162的ip

/*+ mycat:createDataSource{
"name":"read",
"url":"jdbc:mysql://192.168.201.162:3306/?useSSL=false&characterEncoding=UTF-8&useJDBCCompliantTimezoneShift=true",
"user":"mycat_rw",
"password":"admin"
} */;

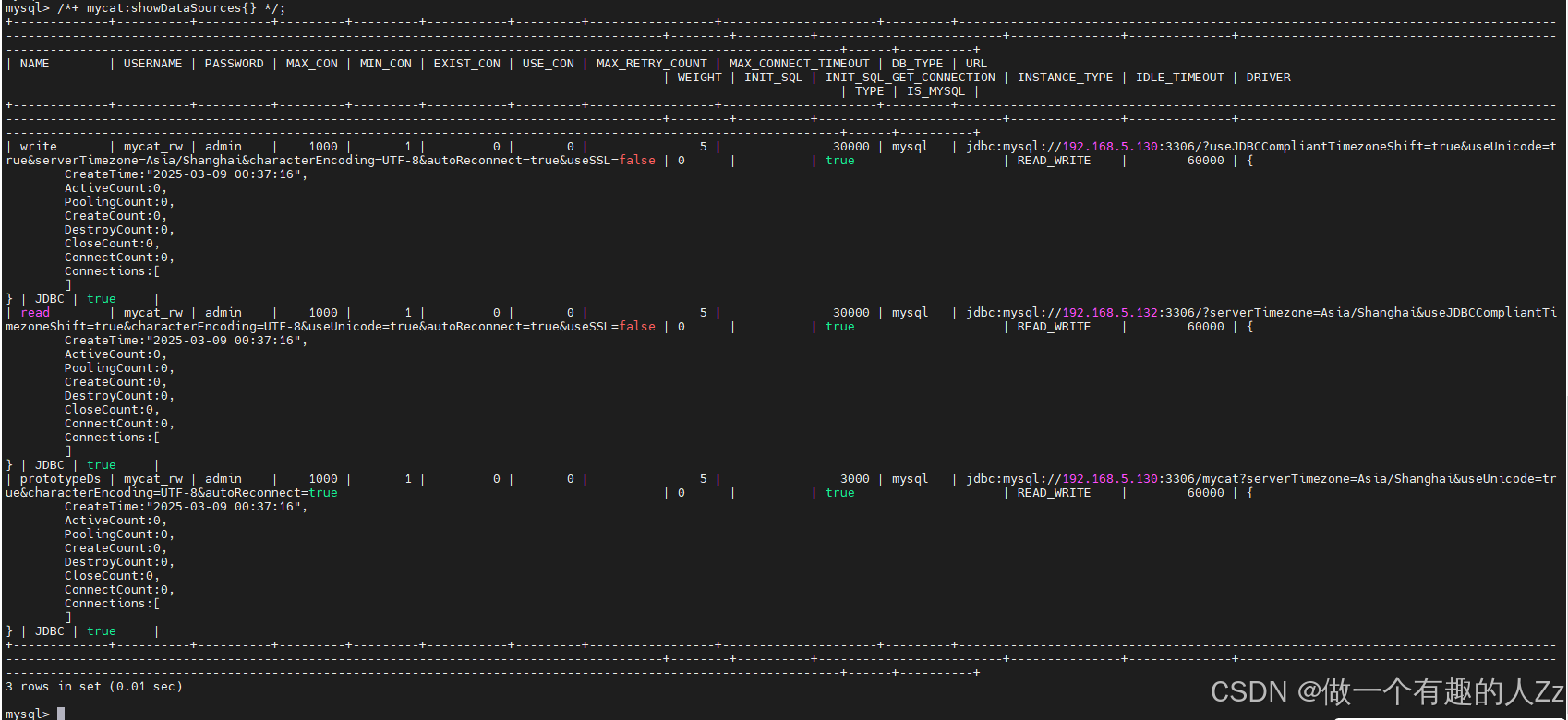

3、确定数据源是否配置成功

执行如下命令，确定是否创建成功

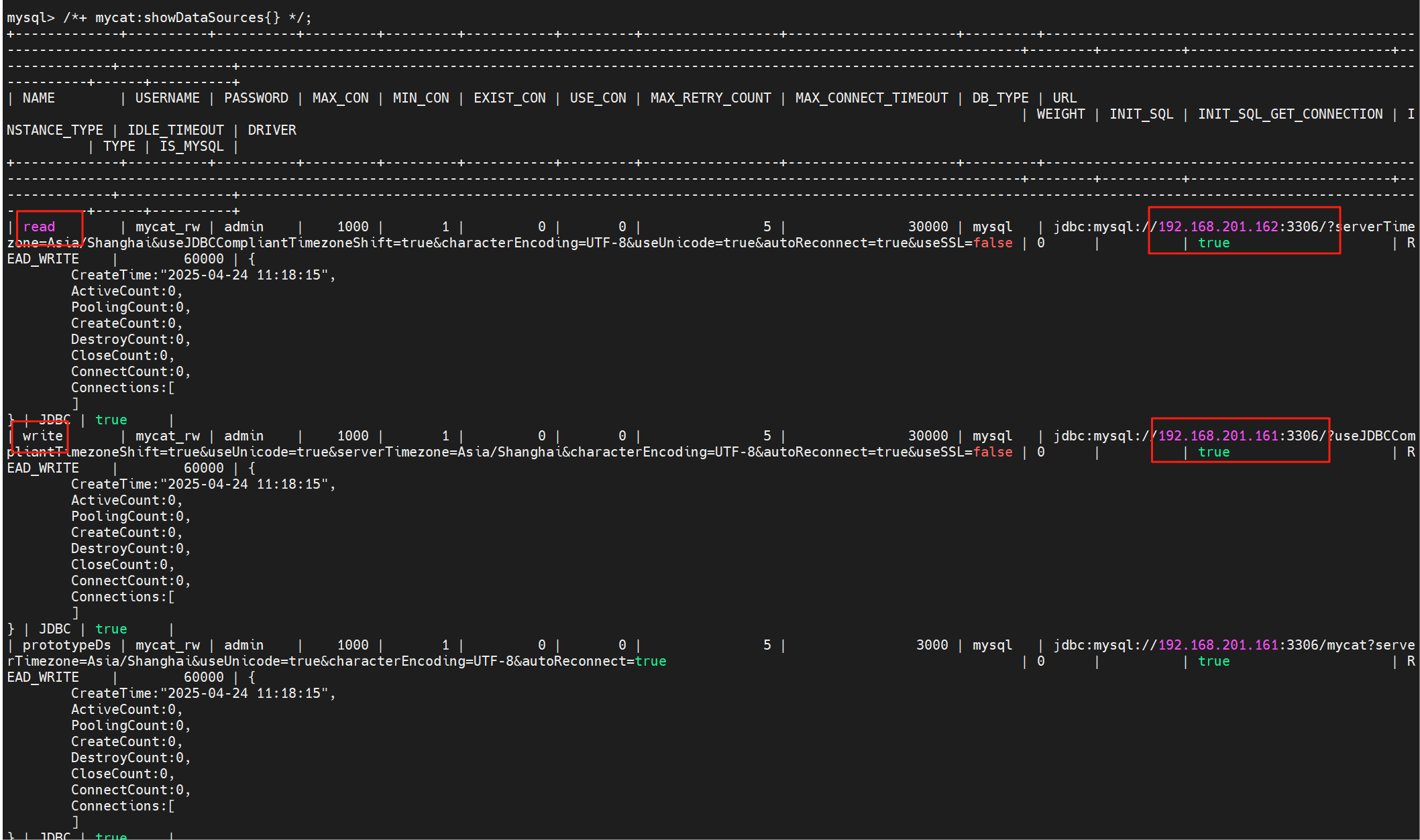

/*+ mycat:showDataSources{} */;

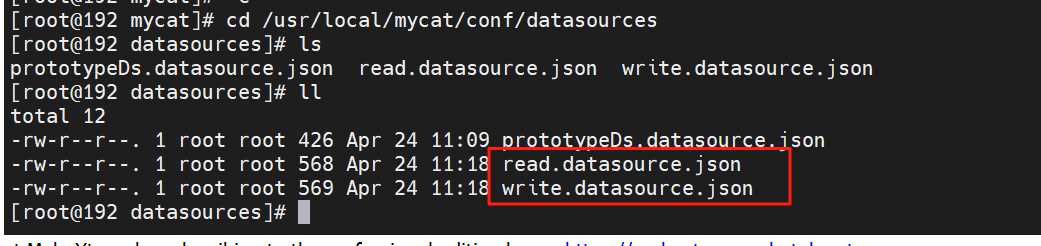

或者查看下配置文件，在163节点进行查看，因为mycat是部署在163节点

cd /usr/local/mycat/conf/datasources
ll

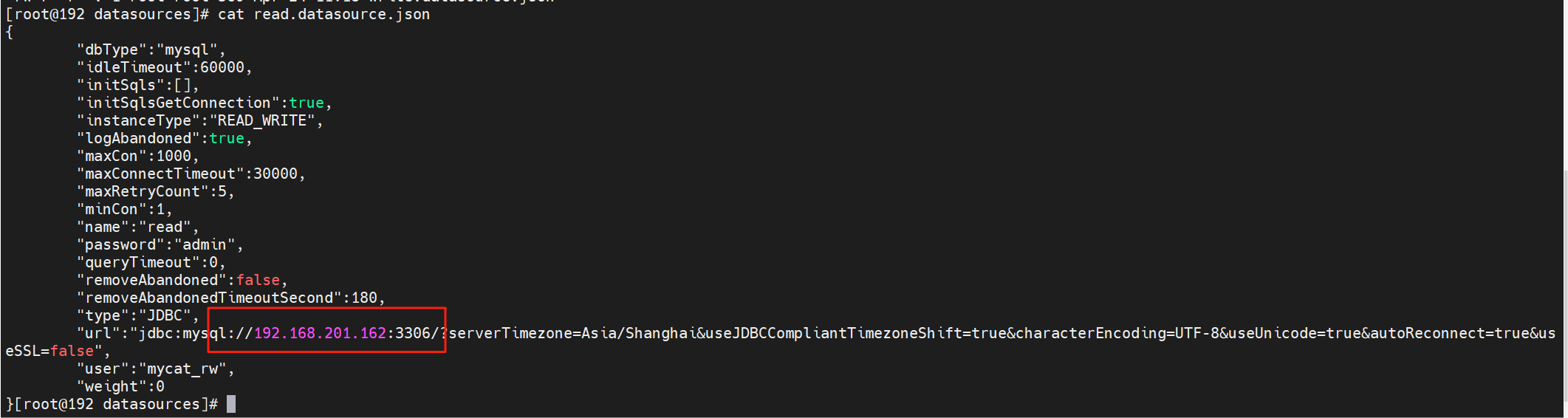

cat read.datasource.json

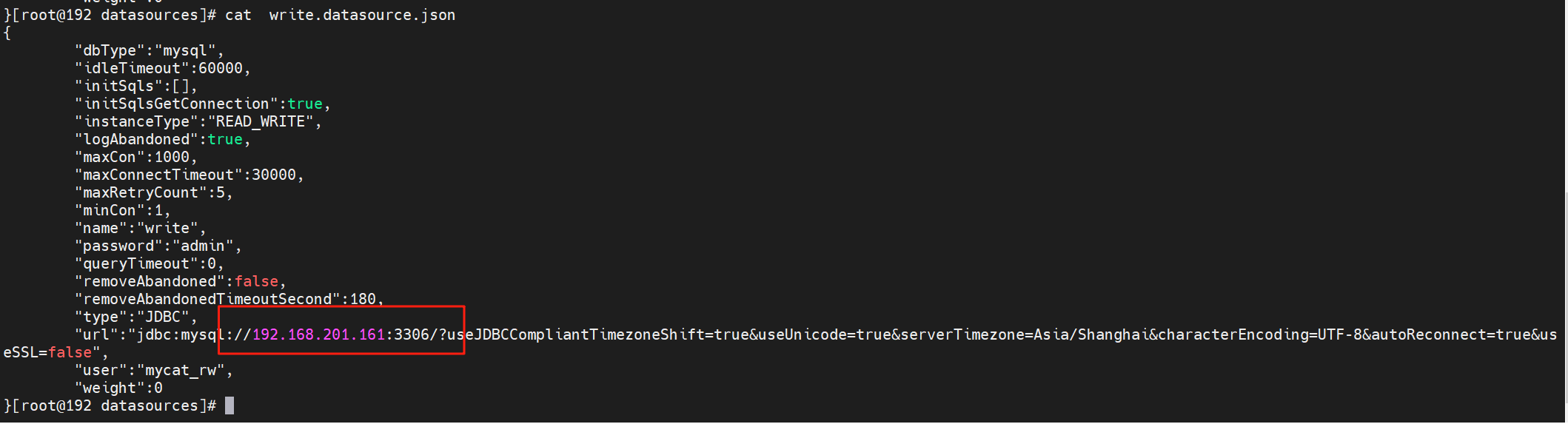

cat  write.datasource.json

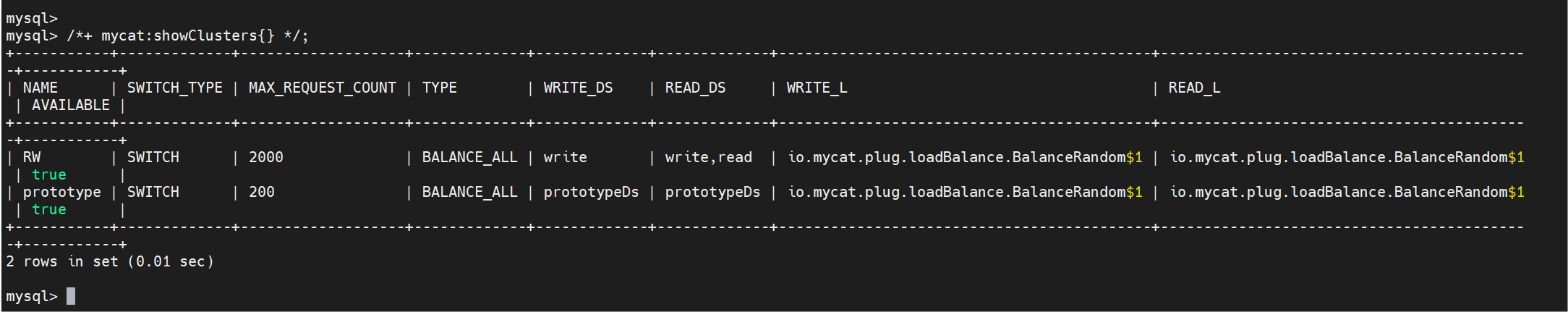

4、配置集群

在客户端节点，也就是164节点进行连接

mysql -umycat -p'admin' -P8066 -h192.168.201.163

然后执行：

/*! mycat:createCluster{"name":"RW","masters":["write"],"replicas":["read"]} */;

/*+ mycat:showClusters{} */;

5、配置逻辑库

在客户端节点，也就是164节点进行连接

mysql -umycat -p'admin' -P8066 -h192.168.201.163

创建数据库

create database test_rw;

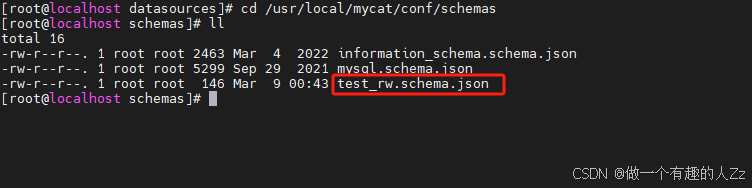

编辑配置文件，在163节点进行配置

cd /usr/local/mycat/conf/schemas
ll

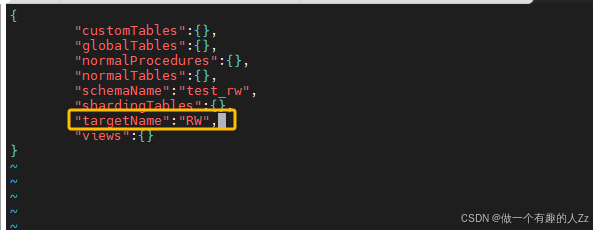

vim test_rw.schema.json

修改为如下：

{
        "customTables":{},
        "globalTables":{},
        "normalProcedures":{},
        "normalTables":{},
        "schemaName":"test_rw",
        "shardingTables":{},
        "targetName":"RW",
        "views":{}
}

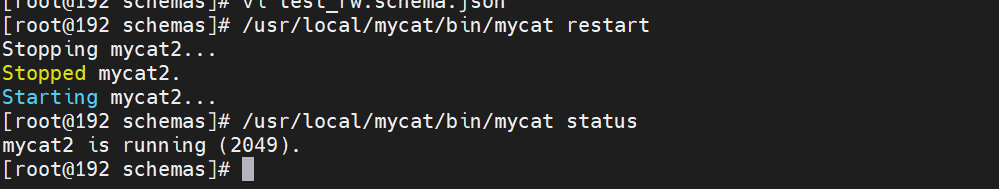

6、重启MyCAT

163节点进行重启

/usr/local/mycat/bin/mycat restart
/usr/local/mycat/bin/mycat status

四、测试读写分离

在客户端节点进行连接测试

1、进行连接

mysql -umycat -p'admin' -P8066 -h192.168.201.163

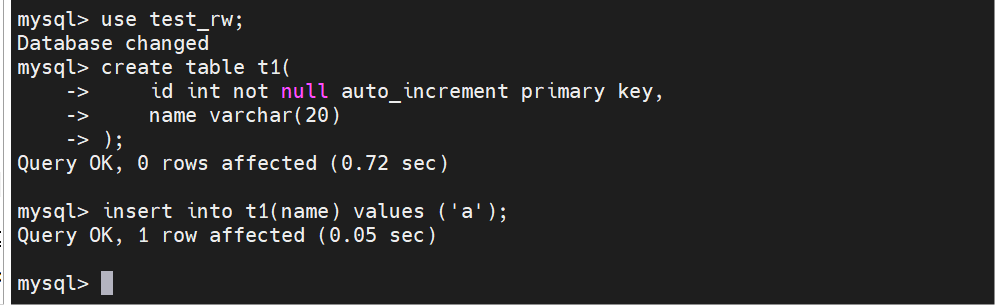

2、写入数据

use test_rw;
create table t1(
    id int not null auto_increment primary key,
    name varchar(20)
);
insert into t1(name) values ('a');

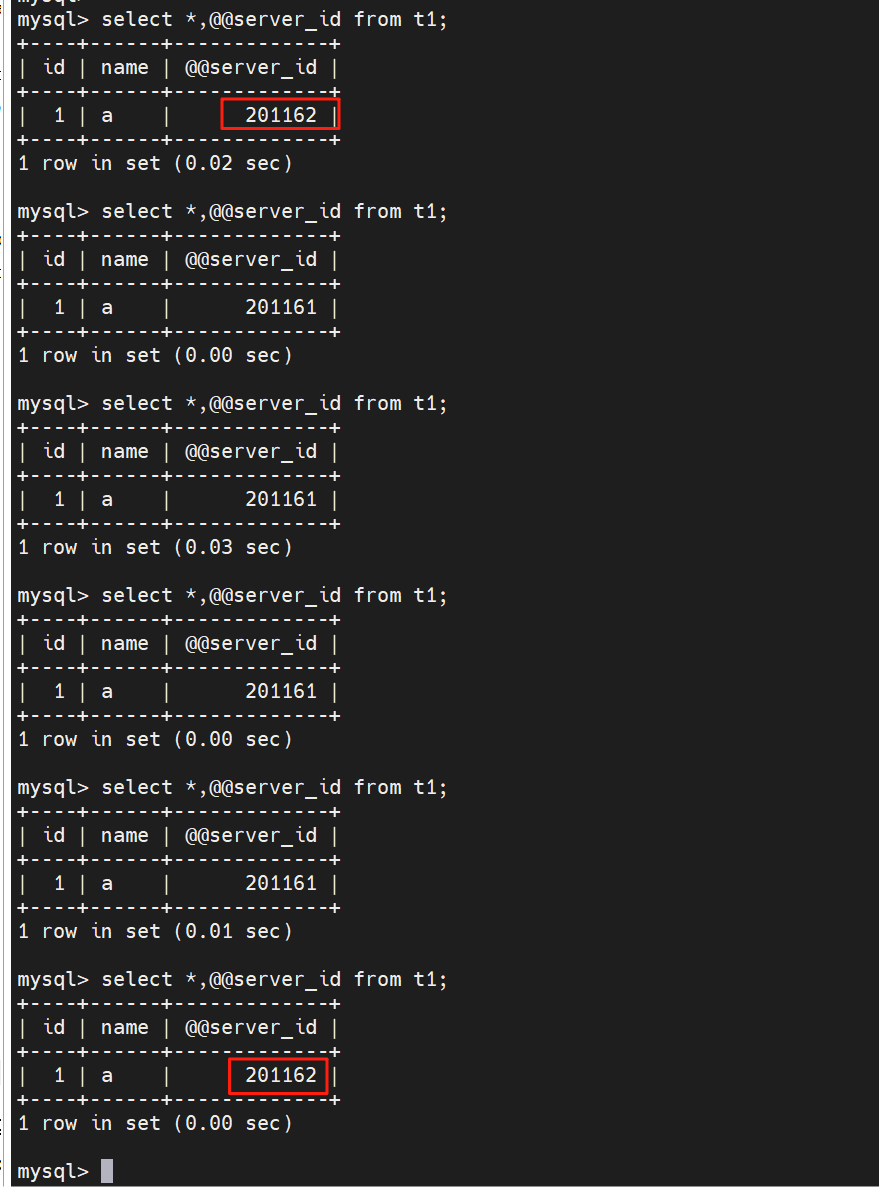

3、查询数据

select *,@@server_id from t1;
