WIFI模块

WIFI网络是一种无线通信网络，也称为：无线宽带，正常的WIFI工作范围在100m的距离，但是收到发射功率大小的影响以及环境的因素，一般情况下的室内定位范围为10m，室外为30m左右，此外，WIFI传输速率也是非常高的可达600Mb/S；
WIFI技术是一种使用电信号在无线电波上进行数据传输的技术，通过建立局域网，让各类设备（手机、电脑、平板等）以无线的方式连接，实现设备之间的无线传输。

三大模式

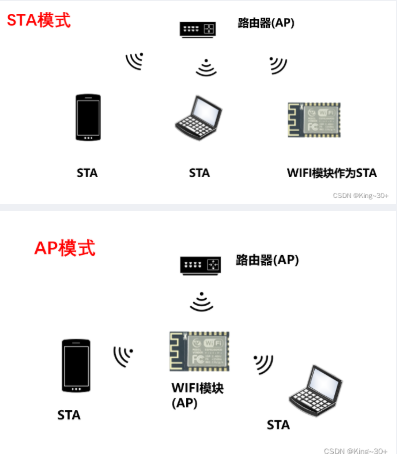

WiFi模块有三大模式：AP、STA、STA+AP
AP模式：提供无线接入服务，即模块作为无线WiFi热点，允许其它设备连接到本模块，一般的无线路由/网桥工作在该模式。
STA模式：类似于无线终端，不接受无线接入服务，模块作为无线WiFiSTA，用于连接到无线网络，实现串口与其他设备间的无线数据传输，一般无线网卡工作在该模式。
STA+AP模式：既做无线AP，也做无线STA，其它设备可以连接到该模块，该模块也可以连接到其他无线网络，实现串口与其他设备间的无线数据转换互传。

AP、STA各有三个子模式：TCP服务器、TCP客户端、UDP
STA+AP有九个子模式：（TCP服务器、TCP客户端、UDP）||（TCP服务器、TCP客户端、UDP）

以下是关于目前主流Wi-Fi芯片及其厂商的详细信息表格：

厂商	主要产品系列	市场地位	主要应用领域	未来发展方向
博通（Broadcom）	BCM47722, BCM6765, BCM43740/BCM43720	全球领先（24%）	智能手机、路由器、物联网设备	持续投入Wi-Fi 7研发，预计未来五年内投资650亿美元
高通（Qualcomm）	FastConnect 7800	全球第二（19%）	智能手机、笔记本电脑、物联网设备	预计到2025年，Wi-Fi 6E和Wi-Fi 7将占其Wi-Fi销售额的70%
联发科（MediaTek）	Filogic 380/880	全球第三（13%）	路由器、智能家居、物联网设备	与中兴、TP-Link和华硕等品牌合作，Wi-Fi 6和Wi-Fi 7芯片组的销售额预计到2025年将达到88%
乐鑫科技（Espressif Systems）	ESP8266, ESP32	全球Wi-Fi MCU芯片市占率第一	智能家居、物联网设备	积极布局Wi-Fi 6和Wi-Fi 7芯片的研发和应用
中兴微	随身Wi-Fi芯片	国内领先	随身Wi-Fi设备	持续拓展国内市场，提升产品性能
ASR	多种Wi-Fi芯片	国内领先	智能家居、物联网设备	持续创新，提升市场竞争力
展锐	多种Wi-Fi芯片	国内领先	智能手机、物联网设备	持续研发，提升产品性能和市场占有率

ESP8266

ESP8266系列是乐鑫科技（Espressif Systems）推出的一系列低成本、低功耗的Wi-Fi模块，广泛应用于物联网（IoT）设备、智能家居、工业控制等领域。以下是ESP8266系列的主要产品特性：

1. Wi-Fi功能

• 标准支持：支持802.11 b/g/n无线标准，能够实现2.4GHz频段的无线网络连接。
• 模式支持：支持STA（Station）模式、AP（Access Point）模式和STA+AP混合模式。
• 安全性：支持WPA/WPA2安全协议，确保数据传输的安全性。

2. 低功耗

• 功耗管理：ESP8266系列具有多种低功耗模式，如睡眠模式、深度睡眠模式等，适合电池供电的设备。
• 能耗效率：在睡眠模式下，功耗可低至20μA以下，极大地延长了设备的电池寿命。

3. 微控制器功能

• 内置处理器：ESP8266内置一个32位Tensilica L106微控制器，主频可达80MHz，支持固件开发。
• GPIO引脚：提供多个GPIO引脚，可以用于连接传感器、执行器等外部设备。
• 外设接口：支持UART、SPI、I2C等通信接口，方便与其他设备进行数据交换。

4. 编程与开发

• 开发环境：支持多种开发环境，如Arduino IDE、ESP8266 SDK、PlatformIO等，方便开发者进行固件开发。
• 固件更新：支持OTA（Over-The-Air）固件更新，方便远程维护和升级。

5. 其他特性

• 安全性：支持SSL/TLS加密，确保数据传输的安全性。
• 网络协议：支持TCP/IP、HTTP、MQTT等网络协议，方便与云平台进行数据交换。
• 开发社区：拥有庞大的开发者社区和丰富的开发资源，方便开发者获取支持和交流经验。

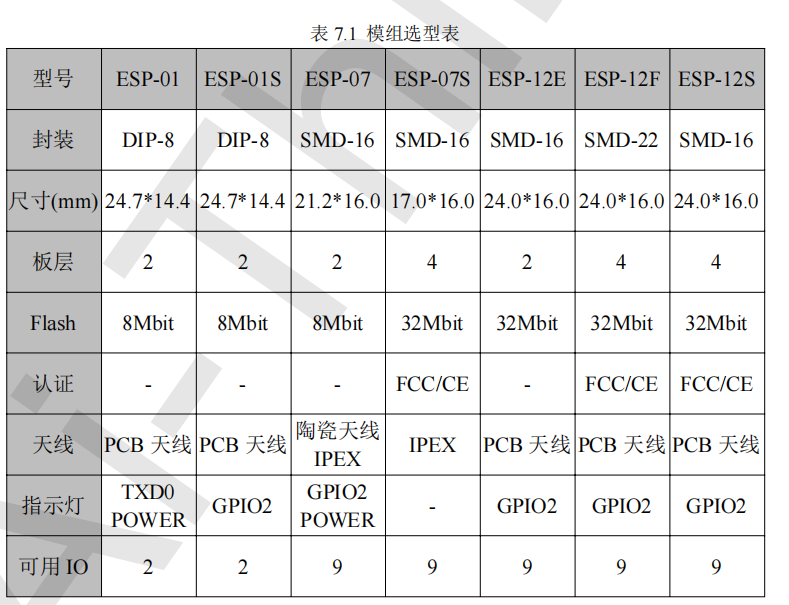

典型产品型号

• ESP-01：最常见的ESP8266模块，尺寸小巧，适合简单应用。
• ESP-12E/F：功能更强大，引脚更多，适合复杂应用。
• NodeMCU：集成了USB接口和开发板，适合快速开发和原型设计。

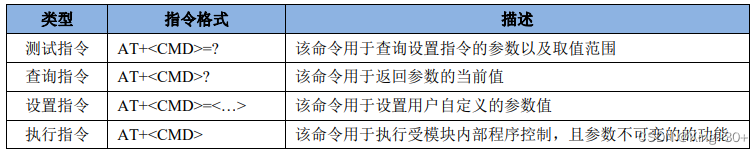

基本AT指令

以下是ESP8266常用AT命令的详细表格，包括命令名称、功能、参数说明和示例：

命令	功能	参数说明	示例
AT	测试AT命令是否可用	无	AT OK
AT+RST	重启模块	无	AT+RST [模块重启信息] OK
AT+CWMODE	设置Wi-Fi模式	1：Station模式 2：AP模式 3：Station + AP混合模式	AT+CWMODE=1 OK
AT+CWJAP	连接到指定的Wi-Fi网络	"SSID","PASSWORD"	AT+CWJAP="Your_SSID","Your_Password" WIFI CONNECTED WIFI GOT IP OK
AT+CWLAP	列出可用的Wi-Fi网络	无	AT+CWLAP +CWLAP:(3,"Network1",-44,"00:1A:2B:3C:4D:5E",1) +CWLAP:(4,"Network2",-58,"00:1A:2B:3C:4D:5F",1) OK
AT+CWQAP	断开与当前Wi-Fi网络的连接	无	AT+CWQAP WIFI DISCONNECT OK
AT+CIPSTART	建立TCP/UDP连接	"TCP/UDP","IP",Port	AT+CIPSTART="TCP","192.168.1.100",8080 CONNECT OK
AT+CIPSEND	发送数据	数据长度（字节），数据内容	AT+CIPSEND=5 > Hello SEND OK
AT+CIPCLOSE	关闭当前连接	无	AT+CIPCLOSE CLOSED OK
AT+GMR	查询模块固件版本	无	AT+GMR AT version:1.6.2.0 SDK version:2.2.1 OK
AT+UART_DEF	设置串口参数	波特率，数据位，停止位，奇偶校验，流量控制	AT+UART_DEF=115200,8,1,0,0 OK
AT+RESTORE	恢复出厂设置	无	AT+RESTORE [模块重启并恢复出厂设置] OK
AT+CIPMUX	设置多连接模式	0：单连接模式 1：多连接模式	AT+CIPMUX=1 OK
AT+CIPSERVER	启动/关闭TCP服务器	1,Port：启动服务器 0：关闭服务器	AT+CIPSERVER=1,8080 OK
AT+CIPMODE	设置传输模式	0：普通传输模式 1：透传模式	AT+CIPMODE=1 OK
AT+CIPSTO	设置服务器超时时间	超时时间（秒）	AT+CIPSTO=30 OK

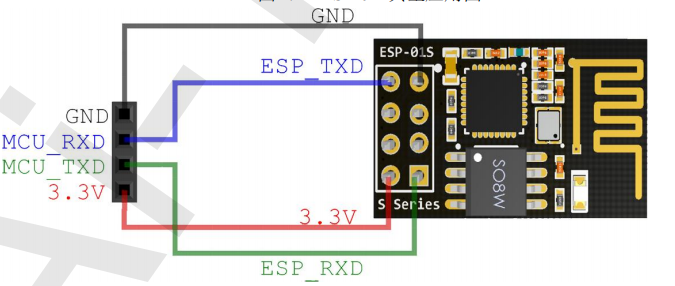

ESP-01S与MCU接线图

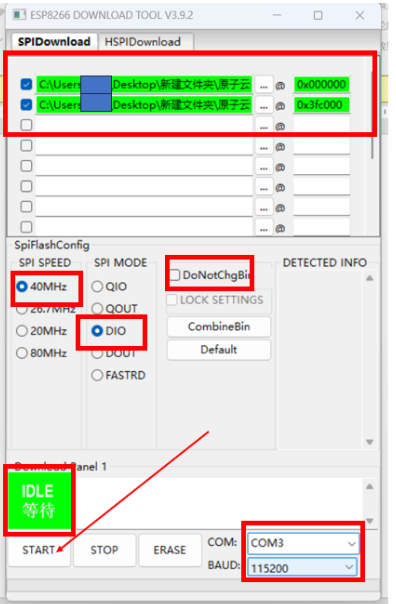

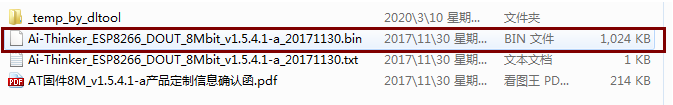

固件烧录

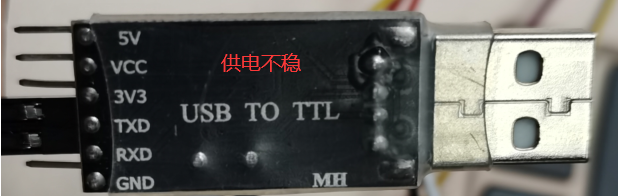

ESP8266的3V3引脚接到了USB转TTL的3V3上，用串口调试助手没反应,推荐使用下图

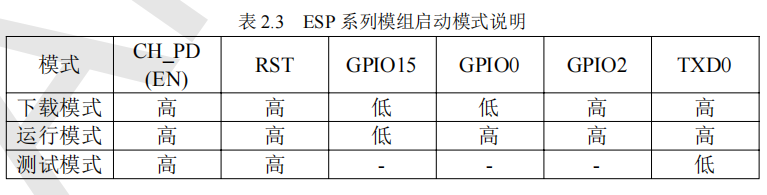

如果使用USB-TTL烧录，记得把GPIO0拉高，即不接地。
如果使用烧录器按一下复位键。

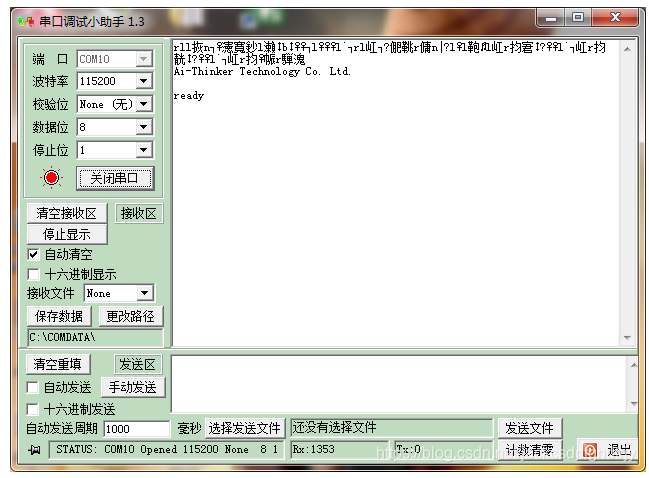

打开串口助手，波特率为115200

出现以ready结束的字符，这时发送AT命令，注意需要加回车符哟！

参见问题

上电时乱码
ESP8266芯片本身支持26MHZ和40MHZ的晶振，若使用40M晶振，则默认波特率为115200;若使用26MHZ则UART上电后的波特率为26*115200/40=74880。所以选择74880的波特率可以查看乱码信息。
