背景

在选购共模电感时，规格书中通常会提供插损曲线或者阻抗-频率曲线，但这些数据都是在特定条件下测试获得的。如果将其集中在我们的样机中性能会如何？设计前期我们可以将其加入到我们的电路仿真模型中去作为评估，这也是该系列仿真的价值所在。

准备从共模电感的共模、差模感量测试开始，然后测试与验证共模电感的差共模插入损耗，最后基于该共模电感设计一个一级的EMC电源滤波器。

目的

测试电感的差、共模感量（厂家通常只给出共模感量，没有给出差模感量）。

操作

仿真平台：LTspice；

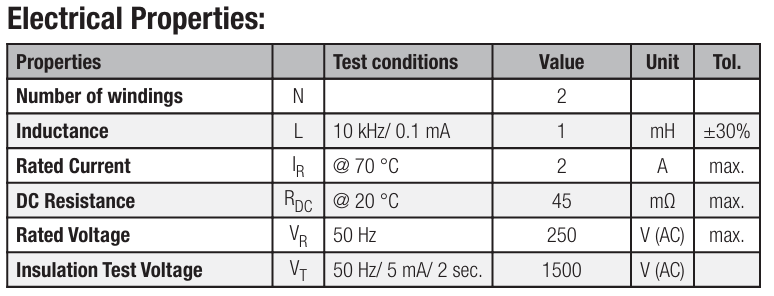

仿真对象：WE，744821201，参数如下：

仿真测试

搭建仿真模型

参加下图。

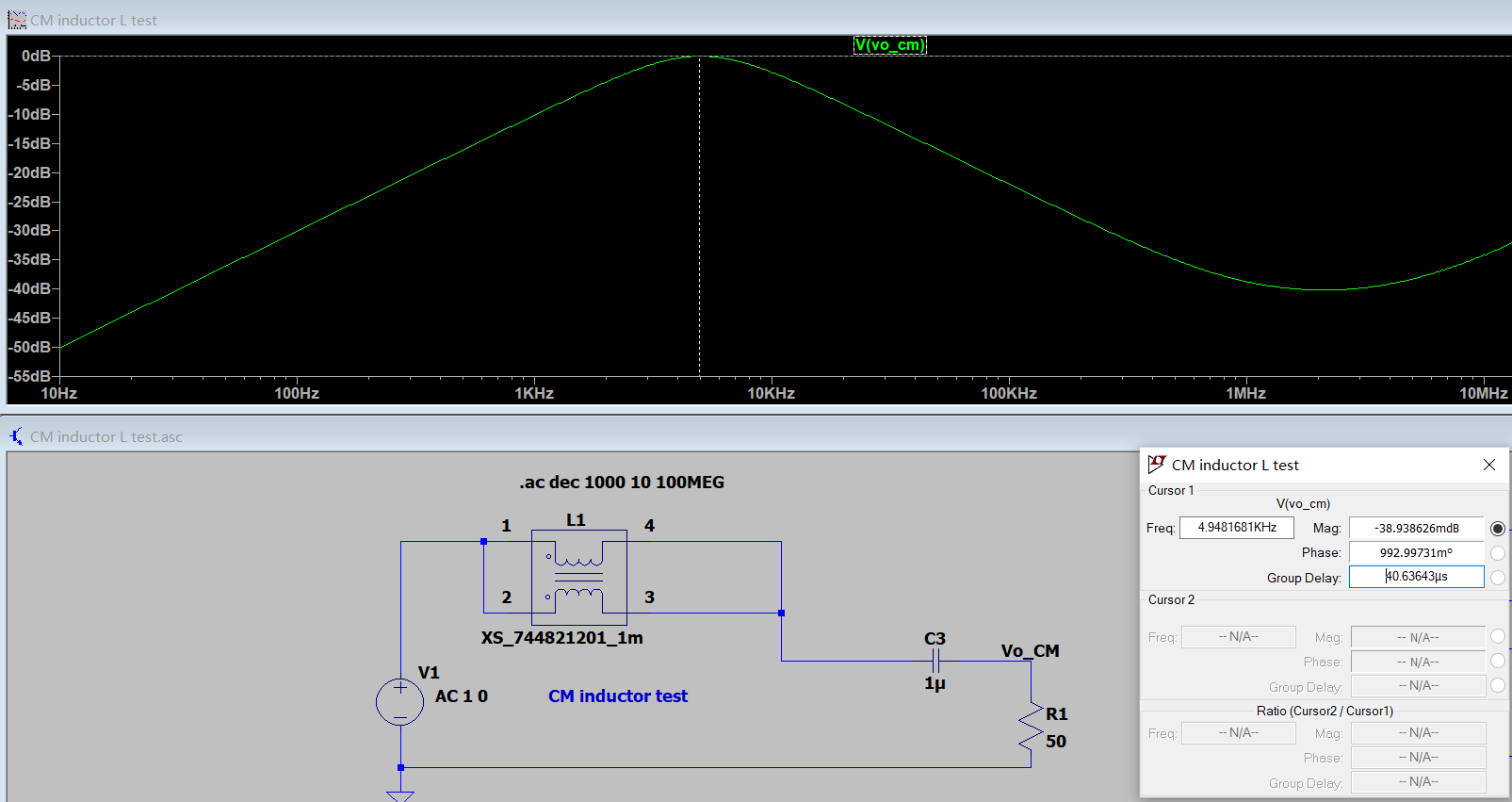

共模感量测试

1）测得最小衰减时的频率：f=4.95kHz

2）参照公式：

3）计算出共模电感量：Lcm=1.03mH

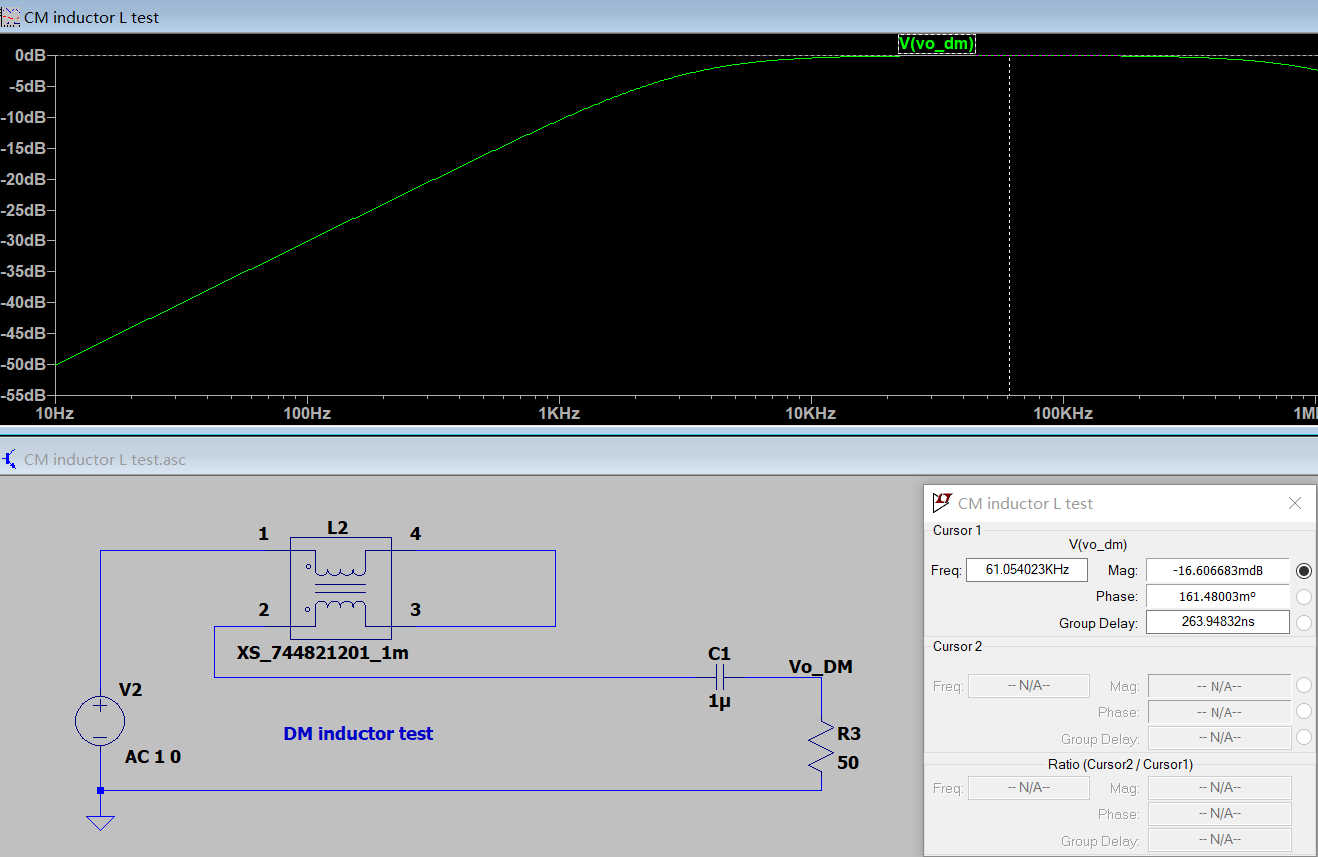

差模感量测试

1）测得最小衰减时的频率：f=61.05kHz

2）参照公式：

3）计算出共模电感量：Ldm=6.8nH

<完>
