1. 产品概述：

故障注入板卡涉及电气测试技术领域，主要设计应用汽车电子和航空电子等行业做故障注入测试，故障注入板可以连接ECU接插件、外部输入接口、外部通道负载，故障测试，集成HIL测试设备做自动化测试。

该板卡两种故障注入方式对待测ECU进行故障注入：ECU接插件信号做开路测试，ECU接插件之间信号进行短路测试。满足DTC故障模拟仿真测试，提高测试效率。

1. 功能特性

CAN 通道控制：波特率500kHz，兼容CAN FD波特率。

支持控制工具：CANoe，LabVIEW，NI VeriStand，Python，周立功，等能发CAN报文工具。

支持通讯卡：Vector, NI，周立功等CAN通讯卡使用。

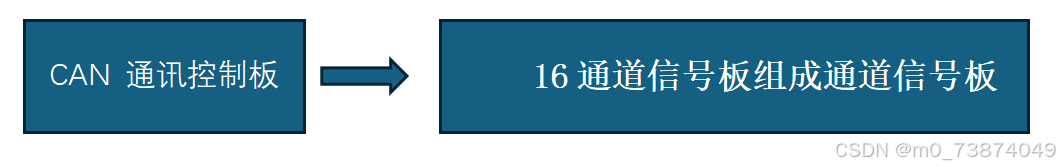

故障注入板：控制板+16通道信号板组成。

测试工程师会问为啥只做16通道呢！这么我要说明下，由于是过大电流通道、继电器尺寸比较大、板子布局走线相对较大、为了能够嵌入机柜、16通道板子都需要5U标准机箱才能装下。如实际需要60通道、可以用4块板卡，就能够满足，多通道以此类推。

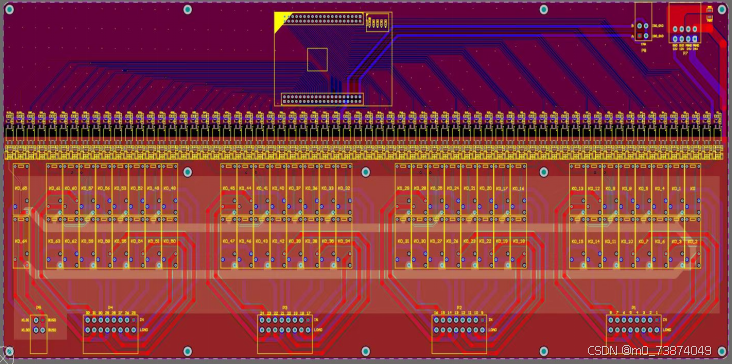

如下是板卡布局图。

注入板卡供电：12V\24V

负载电流范围：可以电流可以根据需求定制，目前支持10A，8A长时间工作负载测试

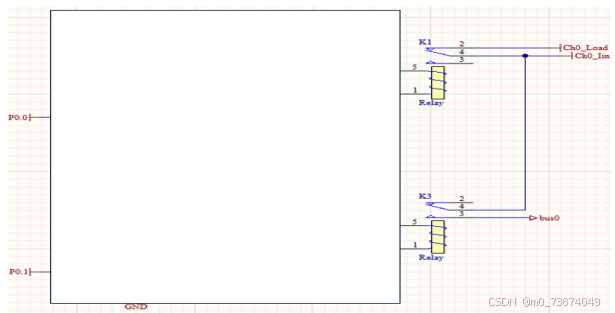

控制原理：Ch0_Iin接的是KL30信号，Ch0_load接的是电源，P0.0是SW1继电器控制信号，控制开路和导通到ECU产品端供电，P0.1是SW2继电器控制信号，控制短路到bus0信号和其他通道进行短路测试。

1. 使用方法连接方式：

   供电电源：DC供电24V、12V，供电电流大于2A以上。

2. 故障注入板：CAN通讯连接CAN卡，CAN卡USB线连接电脑，记得在CAN卡之间加120欧姆电阻。

3. 故障注入板：Ch0_Iin~Ch24_Iin连接ECU产品端线束，Ch0_load~ Ch24_load连接负载端，如供电电压，输出负载，输入信号等。

   CAN卡：连接电脑USB接口，注意CAN卡安装驱动和使用控制软件设置波特率。

4. 扩展故障注入板：如果16通道不可以满足，可以根据需要来扩展故障注入板，1台机箱支持10张，可以测试160通道，不够，在增加1台故障注入机箱。

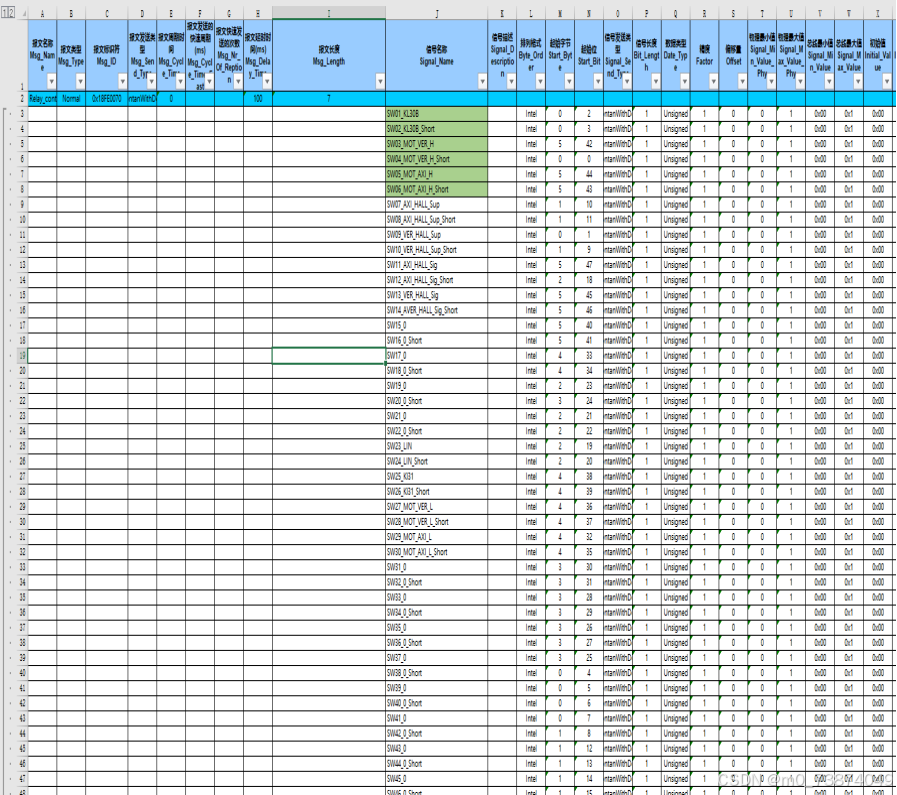

5. 软件控制：  DBC制作：提供excel文件模块，制作DCB文件格式，根据自己需求信号快速在excel中定义DCB继电器控制名称，如下：

6. DCB导入文件：通过提供装换工具，转换位DCB文件。

   导入控制软件：

     导入控制如下：

   1.Open故障注入：SW1_KL30B信号开路发1就Open，发0就导通。

   2.短路故障注入：SW2_KL30B_Short信号发1和SW6_MOT_AIT_Short信号发1,电源短路到MOT_AIT信号。短路到GND和信号之间短路通过该模式设置。

7. 常见问题解答

8. 问题 1：连接产品后，软件无法识别 CAN 通道

   解答：首先检查供电是否正常，继电器板供电指示灯工作正常。

   问题 2：连接产品后，软件无法识别 CAN 通道

   解答：首先检查CAN线缆连接是否松动，尝试重新插拔 CAN 线缆，确保连接正常。其次，CAN卡驱动是否安装，120欧姆电阻是否接入，波特率设置是否正确。                                                        谢谢观赏！不足之处请多多交流指导。谢谢！
