基于树莓派的无人值守柜台机设计与实现

系统架构

该系统的设计包含以下几个核心模块：

人脸识别模块：通过树莓派搭载的Haar和LBPH人脸识别算法，对进入柜台的用户进行身份认证。只有合法用户能够进入商品选择环节。
商品扫描模块：利用Pyzbar库对商品的条形码进行扫描，获取商品信息（如名称、价格等）。
商品提取模块：当商品信息被识别后，系统通过舵机模拟自动推送商品到用户手中，并通过语音播报提示商品获取成功。
库存监控模块：系统通过第二个树莓派运行YOLOv5目标检测算法，实时监控货架前的商品种类与数量，帮助商家精准掌握商品库存。
技术细节与实现

1. 人脸识别模块

在系统中，我们使用了OpenCV的Haar级联算法和LBPH（局部二值模式直方图）算法进行人脸识别。首先，通过摄像头获取用户图像，并利用Haar算法进行人脸检测。随后，使用LBPH算法对人脸进行识别，验证用户身份。

import cv2
import numpy as np

加载Haar级联分类器

face_cascade = cv2.CascadeClassifier('haarcascade_frontalface_default.xml')

加载LBPH人脸识别器

recognizer = cv2.face.LBPHFaceRecognizer_create()

训练LBPH识别器（这里可以预先训练模型）

recognizer.read('trainer.yml')

def detect_face(frame):
    gray = cv2.cvtColor(frame, cv2.COLOR_BGR2GRAY)
    faces = face_cascade.detectMultiScale(gray, scaleFactor=1.1, minNeighbors=5, minSize=(30, 30))
    return faces

def recognize_face(frame):
    faces = detect_face(frame)
    for (x, y, w, h) in faces:
        roi_gray = frame[y:y+h, x:x+w]
        id, confidence = recognizer.predict(roi_gray)
        if confidence < 100:
            return id
        else:
            return None

2. 商品扫描模块

商品扫描模块使用了Pyzbar库来扫描商品条形码。扫描后，系统通过读取条形码获取商品的信息。

from pyzbar.pyzbar import decode
import cv2

def scan_barcode(frame):
    barcodes = decode(frame)
    for barcode in barcodes:
        barcode_data = barcode.data.decode('utf-8')
        print("扫描到的商品信息：", barcode_data)
        return barcode_data
    return None

3. 商品提取模块

系统根据扫描到的商品信息，使用舵机模拟商品的自动推出。舵机的控制由树莓派的GPIO接口完成。

import RPi.GPIO as GPIO
import time

设置舵机控制引脚

servo_pin = 17
GPIO.setmode(GPIO.BCM)
GPIO.setup(servo_pin, GPIO.OUT)

设置PWM波控制舵机

pwm = GPIO.PWM(servo_pin, 50)
pwm.start(0)

def rotate_servo(angle):
    duty = (angle / 18) + 2
    GPIO.output(servo_pin, True)
    pwm.ChangeDutyCycle(duty)
    time.sleep(1)
    GPIO.output(servo_pin, False)
    pwm.ChangeDutyCycle(0)

rotate_servo(90)  # 舵机转动90度，模拟商品提取

4. 库存监控模块

YOLOv5模型被用于实时监控商品库存。该模型可以通过摄像头获取货架图像并进行目标检测，实时统计商品种类和数量。

import torch
#加载YOLOv5模型
model = torch.hub.load('ultralytics/yolov5', 'yolov5s')

def detect_items(frame):
    results = model(frame)
    results.show()  # 显示检测结果
    items = results.pandas().xywh[0]
    return items

总结

二维码扫码识别

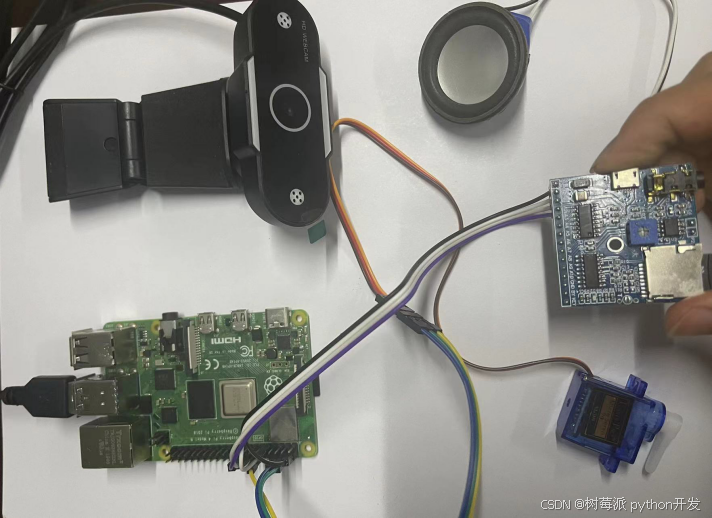

整体实物

该基于树莓派的无人值守柜台机，结合了多种先进的人工智能技术，包括人脸识别、商品扫描、舵机控制和目标检测，能够实现高效的无人零售服务。通过集成人工智能与自动化技术，这种无人值守柜台机不仅提升了顾客的购物体验，也为商家提供了更智能、高效的库存管理方案。

通过本文提供的代码示例和技术架构，您可以快速搭建一个属于自己的智能零售柜台，为无人零售的未来贡献一份力量。
