一，温度传感器DS18B20芯片

        通过电源线两根，GND和VDD，通过控制DQ（P3^7）这个引脚，利用高低电平，以及相应的时间，能够控制温度传感器进行温度数据的传输，然后根据数据的格式，比如正负，数值大小，进行相应的转化，输出到数码管上，进行相应的显示。

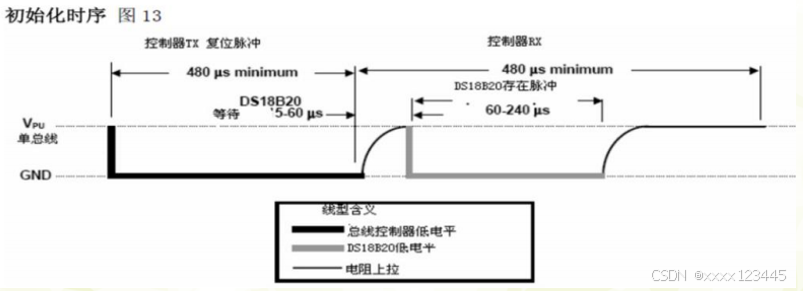

初始化时序：

void DS18B20_reset(void)//复位脉冲
{
	IO_PORT=0;
	delay_10us(40);
	IO_PORT=1;
	delay_10us(2);
}
u8 DS18B20_ack(void)//判断响应
{
	u8 count1=0;
	IO_PORT=1;
	while(IO_PORT==1&&count1<20)//因为复位脉冲后，为高电平，因此判断是不是一直保持高电平
	{
		count1++;
		delay_10us(1);
	}
	if(count1>=20) return 1;//一直为高电平，不响应
	else count1=0;
	while((!IO_PORT)&&count1<20)//判断为低电平，然后判断是不是一直为低电平（不响应），若出现高电平证明有响应
	{
		count1++;
		delay_10us(1);
	}
  if(count1>=20) return 1;//一直为低电平
	return 0;
}
u8 DS18B20_init(void)//对复位和响应，即初始化
{
	DS18B20_reset();
	return DS18B20_ack();
}

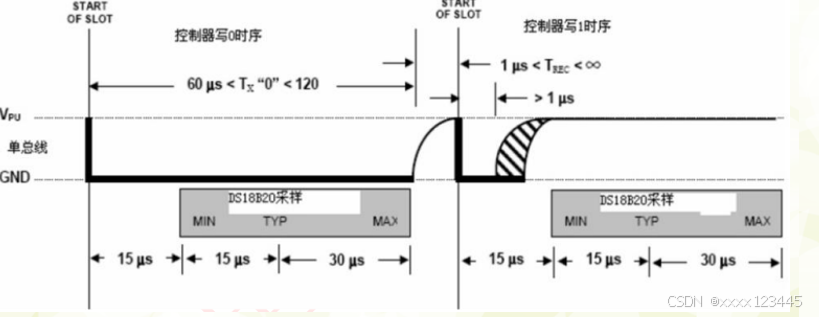

写时序：

  写的时候，若为1，低电平延时2us，然后为高电平，延时60ms,写1，低电平延时60，然后高电平，延时2us.

void DS18B20_write(u8 DS_date)//写 字节的低位开始 从低到高
	u8 i=0;
	for(i=0;i<8;i++)
	{
		if(DS_date&0x01==1)// 低位为1
		{
			IO_PORT=0;
			_nop_();_nop_();
			IO_PORT=1;
			delay_10us(6);
		}else//为0
		{
			IO_PORT=0;
			delay_10us(6);
			IO_PORT=1;
			_nop_();_nop_();
		}
		DS_date>>=1;//把次低位移动过来
	}
}

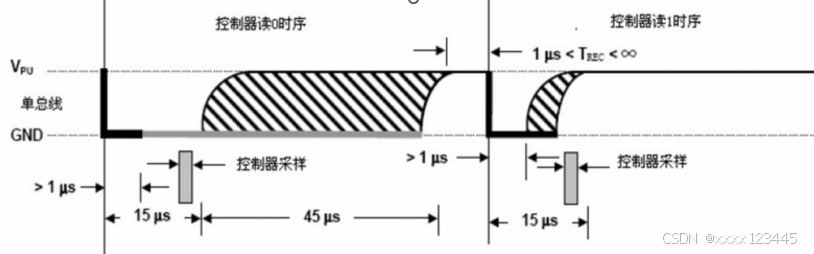

读时序：

        由0变为1，按照2us,然后判断其高低电平，高电平则1，低电平则0，因为为读函数，因此要读出一个结果，函数定义为unsigned char类型。

u8 DS18B20_read(void)//¶Á×Ö½Ú
{
	u8 DS_result=0,i=0;
	for(i=0;i<8;i++)
	{
		  IO_PORT=0;
			_nop_();_nop_();
			 IO_PORT=1;
			_nop_();_nop_();
			DS_result>>=1;
			if(IO_PORT==0)
			{
				DS_result=DS_result&0x7f;
			}
			else
			{
				DS_result=DS_result|0x80;
			}
			delay_10us(5);
	}
			return DS_result;
}

整体流程：DS18B20 的典型温度读取过程为：复位→发 SKIP ROM 命令（0XCC）→发开始转 换命令（0X44）→延时→复位→发送 SKIP ROM 命令（0XCC）→发读存储器命令 （0XBE）→连续读出两个字节数据(即温度)→结束。

float DS18B20_use(void)
{
	u8 date_heigh=0,date_low=0;
	float DS_result=0;
	u16 change_result=0;

	DS18B20_reset();
	DS18B20_ack();
	DS18B20_write(0xcc);
	DS18B20_write(0x44);

	DS18B20_reset();
	DS18B20_ack();
	DS18B20_write(0xcc);
	DS18B20_write(0xbe);
	date_low=DS18B20_read();
	date_heigh=DS18B20_read();
	change_result=(date_heigh<<8)|date_low;
	if((change_result&0xf800)==0xf800)
	{
		change_result=~change_result+1;//Ϊ¸ºÊý
		DS_result=change_result*(-0.0625);
	}else
	DS_result=change_result*0.0625;//ΪÕýÊý
	return DS_result;
}

二，主函数和数码管函数

  主函数：关键是把这个浮点型数据转化为数码管能显示数据，还要在前面有正负号的显示，因此对浮点型输出数据进行乘10处理，再把每一位用数码管显示。数码管显示时候，可以直接把传递数据变成数组，即每一位对应的数码管值，段选，把这个数组带到数码管的显示函数中。

#include "smg.h"
#include "T.h"
void main()
{
	u16 on_result=0;
	u8 DS18B20_0n[5];
	DS18B20_init();
	while(1)
	{
		on_result=DS18B20_use()*10;
		if(on_result>0)
		{
			DS18B20_0n[0]=0x00;
		}else
			{
				DS18B20_0n[0]=0x40;//ÏÔʾ¸ººÅ
				on_result=-on_result;
			}
				DS18B20_0n[1]=xianshi_shuzhu[on_result/1000];//ǧλ
		DS18B20_0n[2]=xianshi_shuzhu[on_result%1000/100];//bai
	  DS18B20_0n[3]=xianshi_shuzhu[on_result%1000%100/10]|0x80;
	  DS18B20_0n[4]=xianshi_shuzhu[on_result%1000%100%10];
	  smg_play(DS18B20_0n);
	}

}

  数码管函数：

#include "smg.h"
void smg_play(u8 dat[])
{

	int i=0;
	for(i=0;i<5;i++)
	{
		switch(i)
		{
			case 0:
				WEIA=1;WEIB=1;WEIC=1;
				smg_duan=dat[0];
				break;
			case 1:
				WEIA=1;WEIB=1;WEIC=0;
				smg_duan=dat[1];
				break;
			case 2:
				WEIA=1;WEIB=0;WEIC=1;
				smg_duan=dat[2];
				break;
			case 3:
				WEIA=1;WEIB=0;WEIC=0;
				smg_duan=dat[3];
				break;
			case 4:
				WEIA=0;WEIB=1;WEIC=1;
				smg_duan=dat[4];
				break;
		}
		delay_10us(100);
		smg_duan=0x00;
	}
}

  总结：这个实验跟上面的EPROM其实差不多，都是根据电平信号控制数据的传输，EPROM主要是通过时钟信号控制，这个是通过自己带的引脚控制，这个也最麻烦，控制这个电平信号的初始化（复位以及响应）和读写操作，处理过程中，主要对数据的读写，重要的是读完后，对特定格式数据的处理，把它转化为想要的数据格式，然后是去展示这个数据，利用数码管。

        之前做485或者422通信，直接给设备发信号就行，按照通信协议，构造出设备的起始，停止，工作以及查询指令，发给设备，设备对应会进行相应的反馈，不需要控制这种底层的电平逻辑，相对于这种需要控制电平，并且一个字节读取，之前的构造数据包的还是比较简单的。
