为了赶ddl,一名快乐的死宅只好深夜加班，担心脑袋变秃（悲伤悲伤），作为本人留在csdn的第一篇博客，希望各位嘴下留情，欢迎批评指正。

要求：输入有效值为12V的正弦电压，即峰值为16.97V，输出5V稳定电压，纹波控制在10%内。为了实现要求，需要用到整流电路，滤波电路和稳压二极管。

目录

一.LTsipce简介及下载：

二.整流电路

三.滤波电路

四.稳压电路

五.优化

六.感想：

---

一.LTsipce简介及下载：

LTspice是由Linear Technology（现为Analog Devices的一部分）开发的一款免费的电路仿真软件。它广泛应用于电路设计、分析和优化，特别是在模拟电路和开关电源设计中。基于SPICE仿真引擎，能够高效地进行电路分析，并且提供直观的图形用户界面和强大的波形图查看工具，用户可以方便地观察和分析仿真结果，支持多种格式的波形显示，十分容易上手。

下载地址

LTspice官网

入门指南:

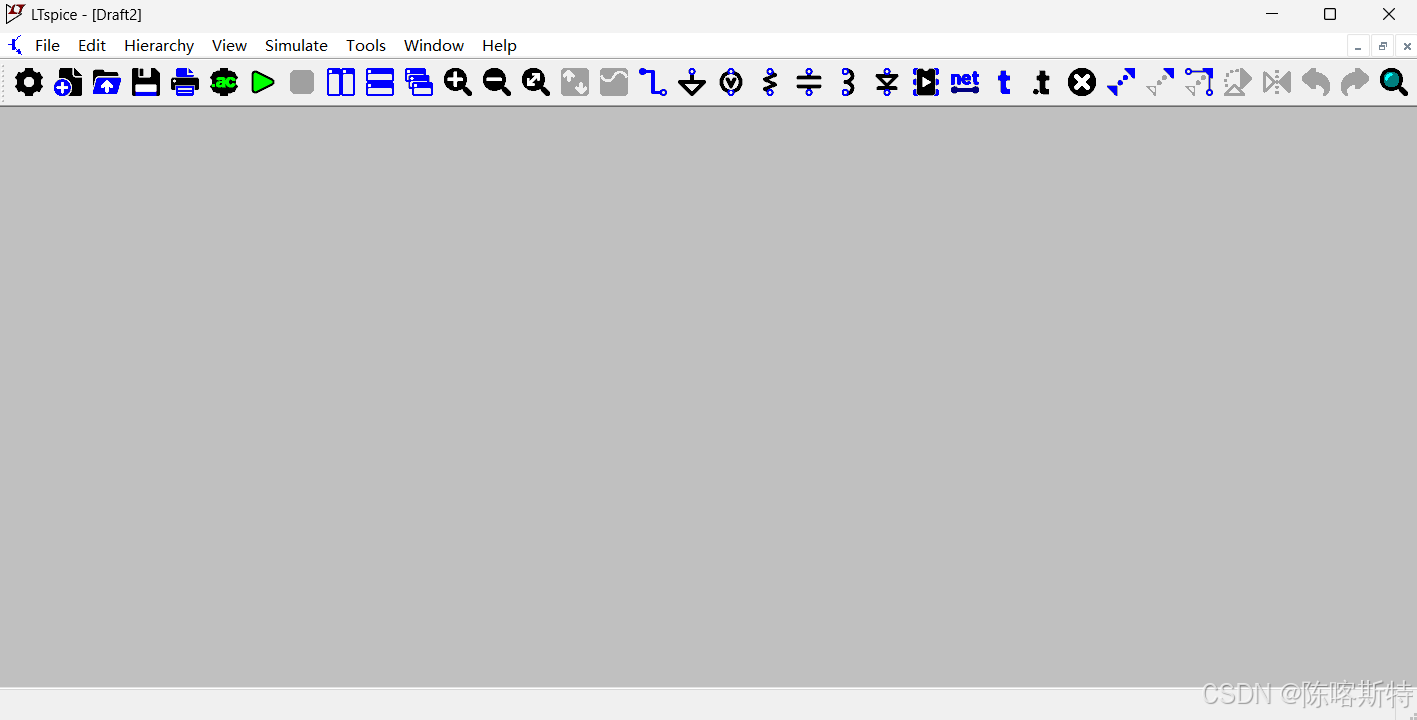

1.下载完成后双击桌面快捷键，打开如下界面

2.选择任务栏File > New Schematic或按CTRL+N。

3.选择Edit > Component或按F2。随即出现元件对话框

4.也可以在任务栏上方选择电源，电阻等元器件，完成电路搭建。（想要改变元器件的方向可按快捷键ctrl+R)

二.整流电路

1.整流电路可以将交流电（AC）转变成直流电压（DC），广泛应用于电力电子领域，由于许多电子设备都要用到直流电压，而供应的却是交流电，因而我们需要根据自己的需求将交流电转变成直流电。除此之外，还有直流电转交流电（逆变）。

2.类型：整流电路包括半波整流，全波整流，桥式整流，倍压整流等。本次仿真采用桥式整流，它利用二极管的单向导电性，得到脉动直流，能够对交流电的正负半周都进行整流，输出的直流电压波形相对平滑，电流利用率高。具有高效、简单、适用广泛等特点。如果想要进一步了解整流电路的话，可以参考下面这位大神的博客哦，解析的十分透彻，好评！

https://blog.csdn.net/zhuguanlin121/article/details/130653498

                                                                                                                                        （LTspice仿真整流桥）

选择的二极管应能够承受电路中可能出现的最大正向电流。确保二极管的额定正向电流高于实际工作电流，通常建议留有一定的安全裕量。并且要有足够的反向耐压，以承受电路中的最大反向电压，防止击穿。

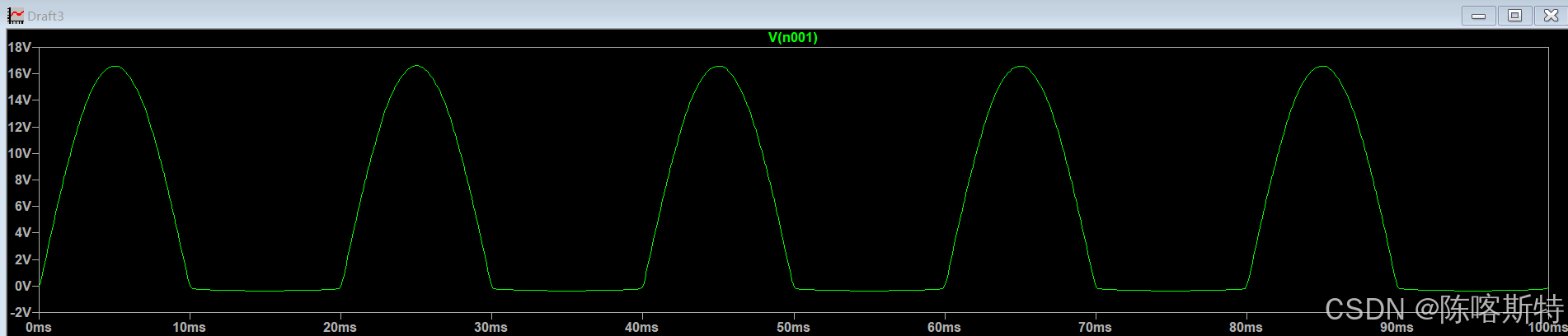

（电源两端正半周期电压）

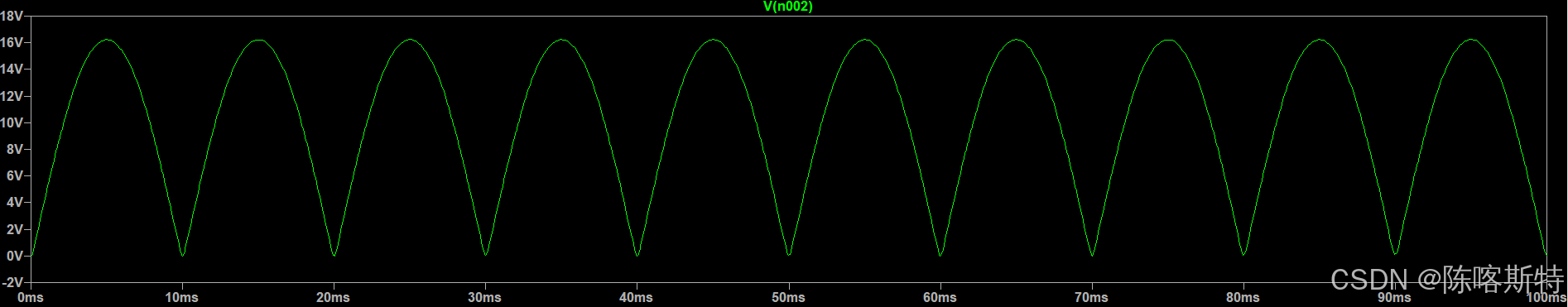

                （输出脉动直流电压）

 从图形上看，经过整流后电流方向恒为正，大小波动，根据傅里叶分析原理，任何周期性信号都可以表示为一系列正弦波（或余弦波）的叠加，此时的电压中存在多个频率的信号，为了得到干净平稳的直流电压，我们需要对整流后的信号滤波。

三.滤波电路

 滤波器在功率和音频电子中常用于滤除不必要的频率，基本作用是让某种频率的电流通过  /  阻止某种频率的电流  /  减小脉动直流中的交流成分。常用的滤波电路包括两大类：有源滤波和无源滤波。又是一片好文章帮助大家深刻理解。

滤波电路讲解大全https://blog.csdn.net/weixin_45365488/article/details/132335943在本次仿真中，主要采用了一阶低通RC滤波电路，模型如下：

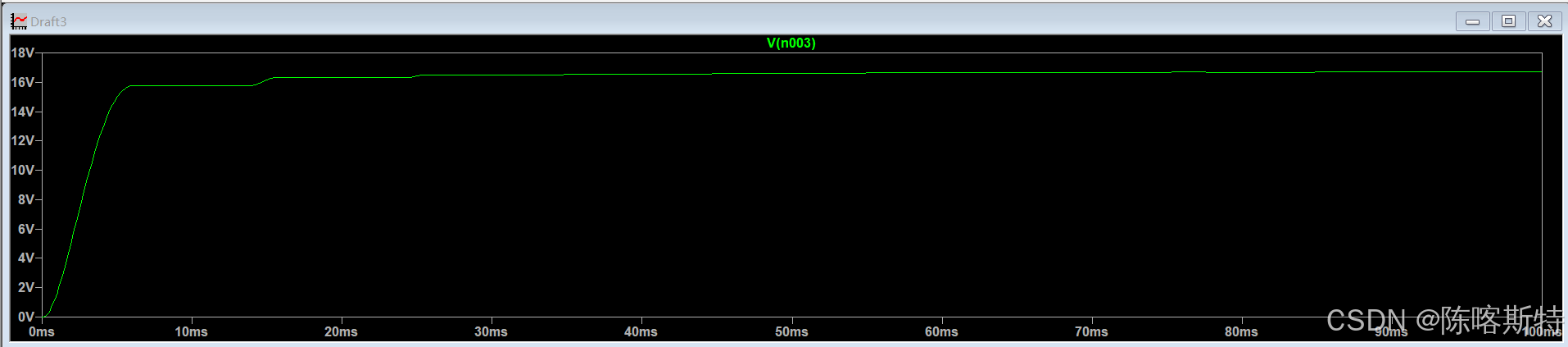

                                                                （滤波后的信号）

由于在耦合，储存电能，滤波，旁路方面出色的能力，电容C在电子设备上应用广泛，在一阶RC电路中，电容“隔直通交”，高频信号可以轻松通过电容，导入到地面，余下的低频和直流信号向后传输。

1.电容如何滤波？

当输入脉动电压U高于滤波电容两端电压时就对电容充电，而当输入脉动电压U低于滤波电容两端电压时，滤波电容开始放电承担对负载提供电量的责任，补偿了输入脉动电压U的下降趋势，从而达到降低脉动电压的脉动程度（纹波系数）。

滤波电容越大，则滤波后的输出电压纹波越小

2.如何选取电容值？

滤波电容 C1 的容量越大，对交流成分的容抗越小，滤波效果也就越好，由于电容价格于容值成正比，因而我们需要在合理的范围选定合适的电容，在选择该器件时，工作电压应该大于峰值电压，保证不会被击穿。

• C 是电容值（法拉，F）
• I 是负载电流（安培，A）
• f 是纹波频率（赫兹，Hz），对于整流后的信号，
• Vripple​ 是允许的纹波电压（伏特，V输入的直流电流

本例中负载电流为1A，整流后的电压频率为100hz,纹波电压Vripple​ =5V*0.1=0.5V

因此：C=1/（100x0.5)=1/50=0.02F

RC低通滤波器的截止频率 fc​ 与电阻 R 和电容 C 的关系为：

选择一个截止频率 fc​，使其低于整流后的信号频率（例如，100Hz）。通常选择截止频率为信号频率的1/10到1/20，以确保有效滤波，假定选择的截止频率为10Hz（远低于100Hz），根据截止频率公式：

则可以得到时间常数RC：

假设R=100欧则可以算出电容值：

综合上面两个方式选取合适的电容值C。电容过大时也可以考虑其他方式

 经过滤波电路后，电压趋于平滑稳定，但距离我们的目标值5V还有一定差距，接下来一步是稳压。

四.稳压电路

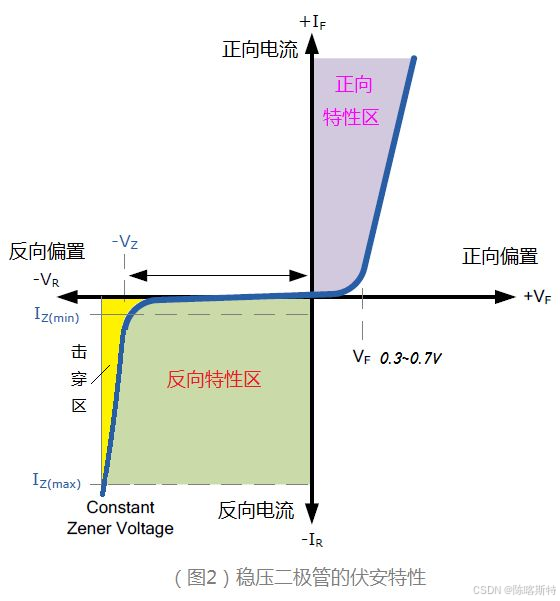

稳压二极管：能够在其反向击穿状态下工作，并保持相对恒定的电压，当稳压二极管正向偏置时，其行为与普通二极管相似，电流通过二极管，几乎没有电压降。施加反向电压并超过其击穿电压时，稳压二极管会进入击穿状态，允许电流流过，同时保持电压几乎不变。这使得稳压二极管能够在反向偏置下稳定输出特定的电压。

本例选取UMZ5——1N信号的稳压管，稳压值为5.1V，仿真模型如下：

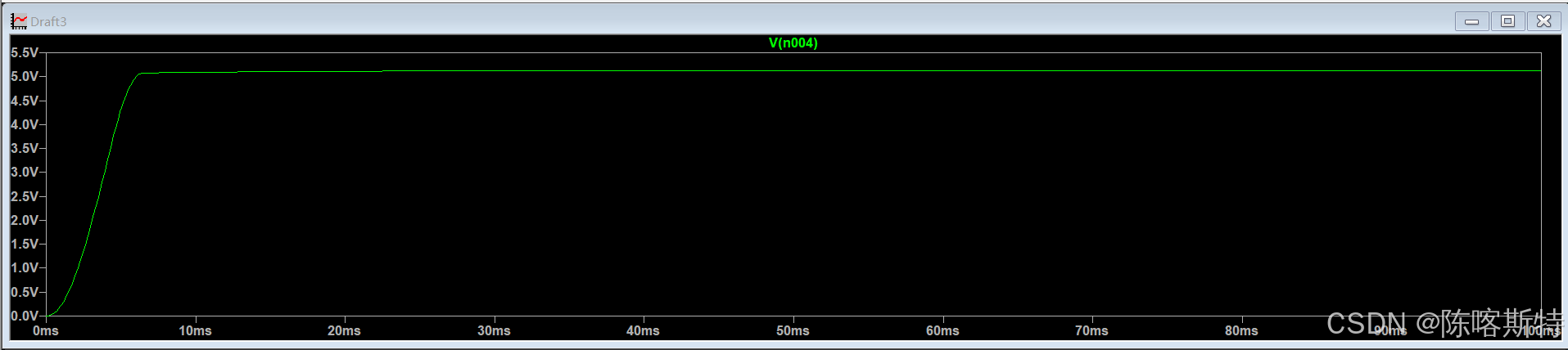

（稳压后电压在5V左右）

  从结果图看，在仿真100ms时间内，电压基本上稳定在5V左右，但是仍然有轻微波动。

五.优化

        当我绞尽脑汁想该如何优化时，其实考虑过其他滤波电路，比如有源滤波之类，于是抱着试一试的心态，在稳压管支路加了一个电感，  发现输出电压更加平稳，波动减小。虽然电容容值越大，纹波电压越小，但是对于C=100uf而言，增大电容值对于最后的结果似乎影响不大，况且电感也能减小纹波，电感的作用是抑制电流的快速变化，从而减小纹波电压的幅度。具体来说：在充电阶段，电源通过电感向负载提供电流，电感储存能量。在放电阶段，当电源电压下降时，电感会释放储存的能量，提供相对平稳的电压。

                                                          （优化模型）

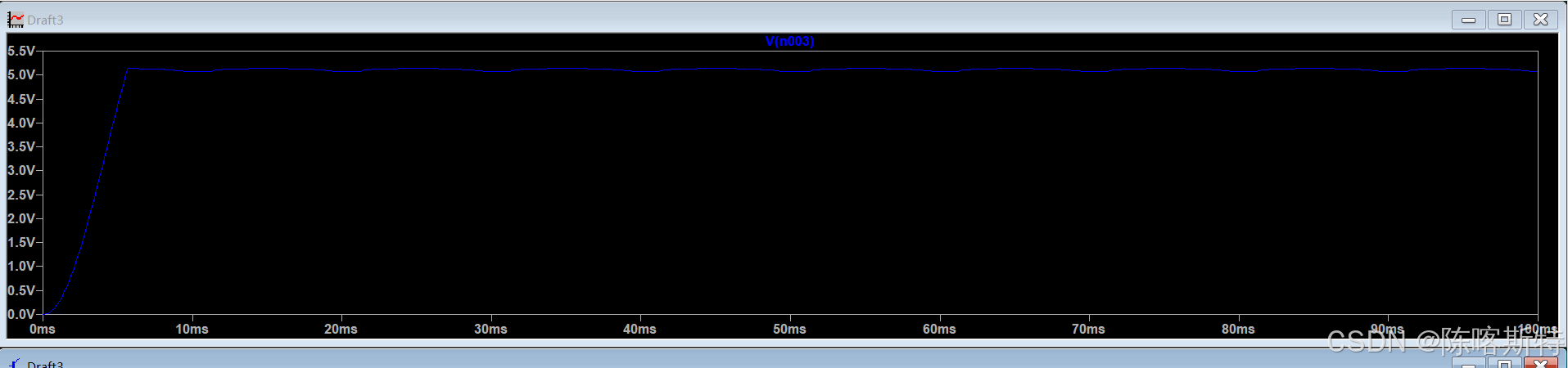

                                                        （优化后电压更平稳光滑）

六.感想：

        通过这次仿真将整流，滤波，稳压知识结合起来，并快速上手仿真软件LTspice,我对于这几块知识有了更深的理解，以及输出信号的形状更加具象化，希望在以后的工作中能更多的使用这个软件，完成硬件电路搭建，模拟。

本文参考了电容电感滤波原理图解_电感电容滤波电路-CSDN博客，同时借鉴了网络上的信息，如有侵权，随时联系。
