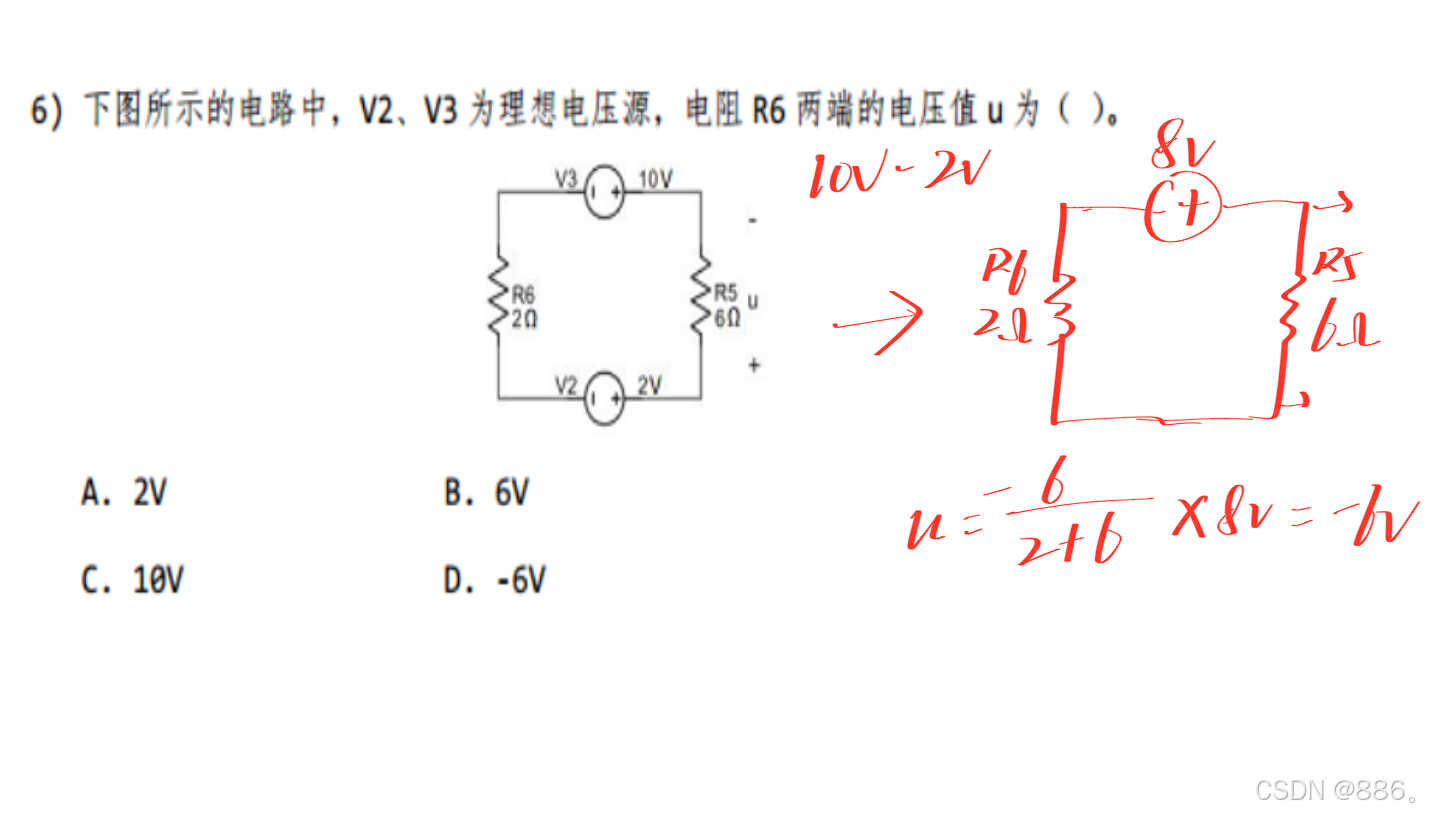

客观题：

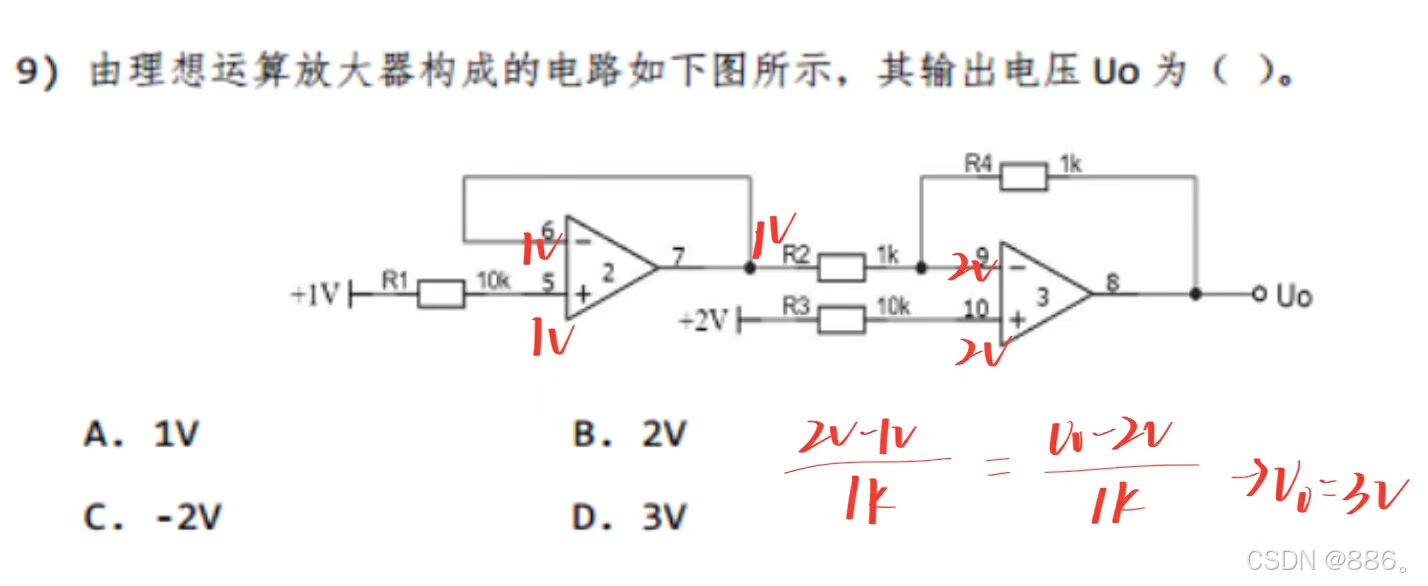

根据虚短，虚断计算。



原理图设计：

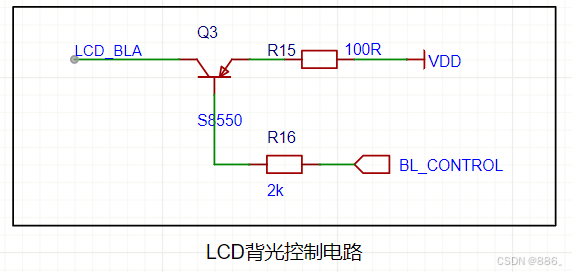

单片机引脚BL_CONTROL接P-N-P三极管基极，背光控制引脚接集电极，小电阻R15一般做限流电阻，大电阻放在单片机控制引脚。当BL_CONTROL为低电平时，三极管导通。

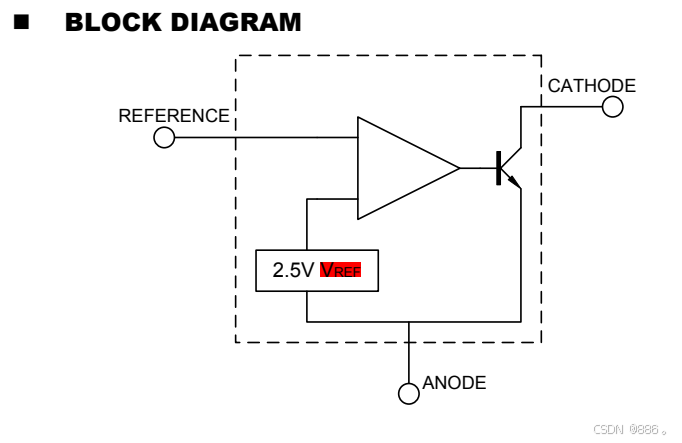

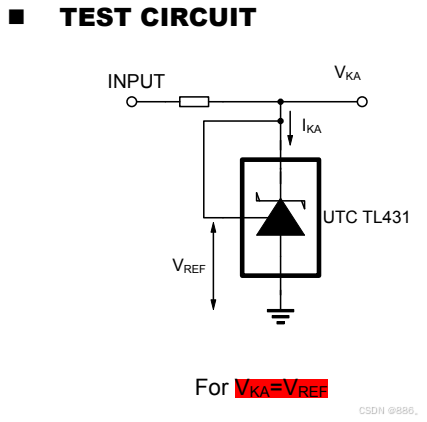

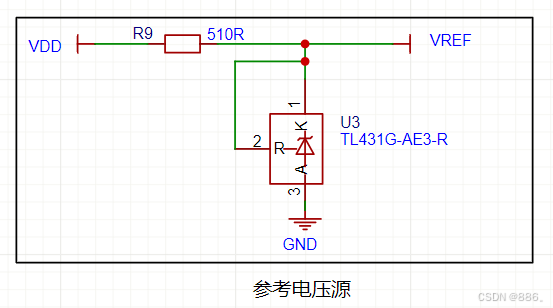

根据手册给出的示例进行设计，INPUT为输入端，Vka为输出端。

 PCB布局注意事项：

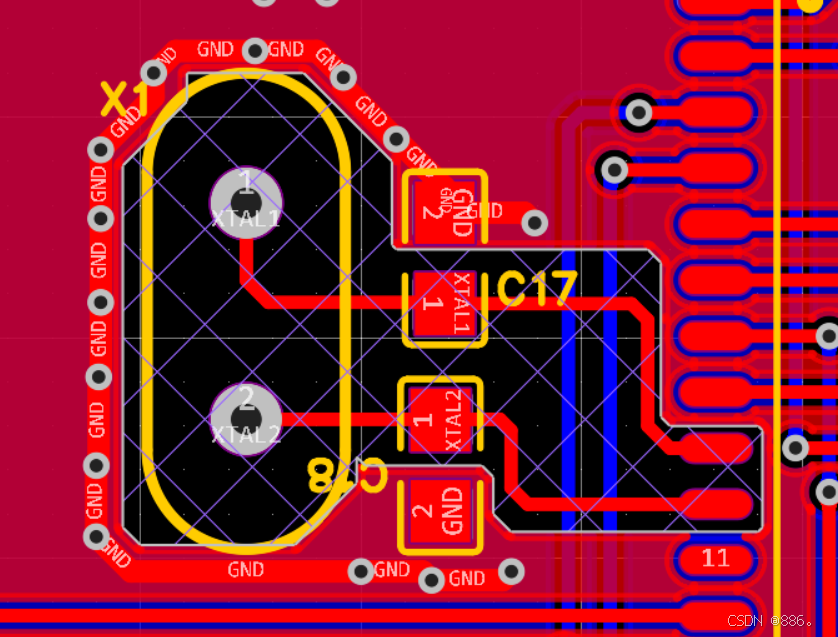

晶振布线，有时候可以进行包地处理，有时候可以不进行包地处理，不过一般还是进行包地处理更好，展现自己的水平。要设置禁止区域，设置成多层。

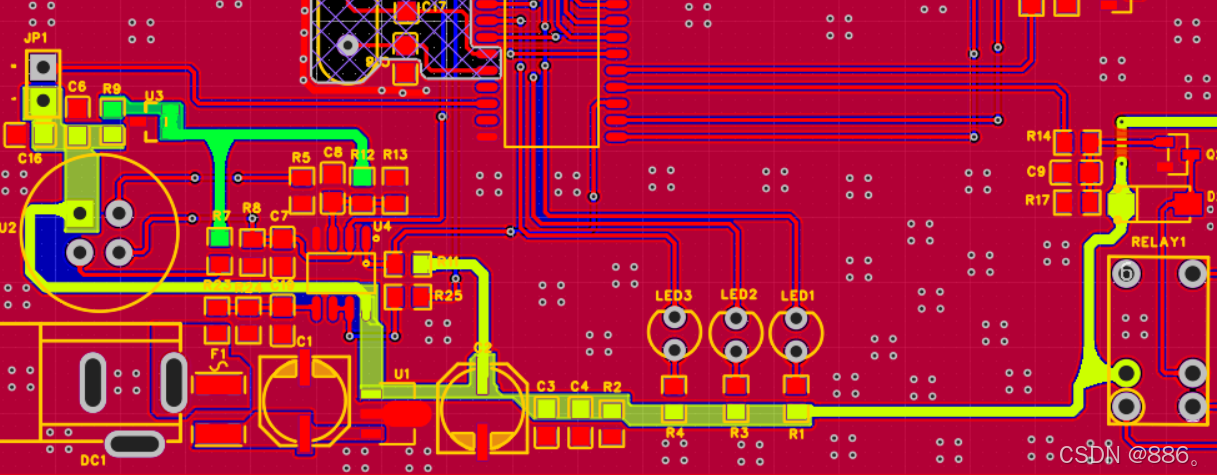

为便于区分电源线，可以更改网络颜色



# 蓝桥杯 # pcb工艺
