蓝桥杯EDA十四届模拟题1笔记
·
客观题部分：

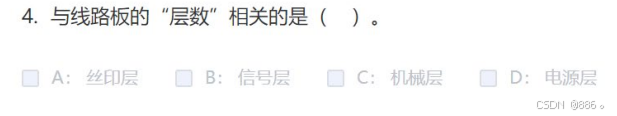

答案：CD

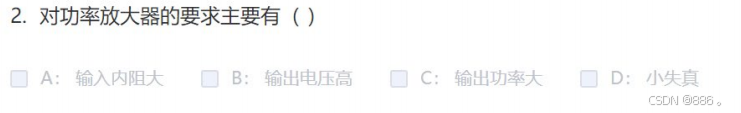

功率放大器(PA,简称“功放”)是指在给定失真率条件下,能产生最大功率输出以驱动某一负载的放大器，对功率放大器的基本要求:在不失真(尽可能小失真)的情况下输出尽可能大的功率。

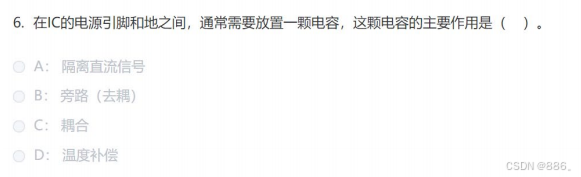

答案：B 在IC的电源引脚和地之间,通常需要放置一颗电容,这颗电容的主要作用是旁路(去耦)。电路的耗电有时候大,有时候小,当耗电突然增大的时候如果没有电容,电源电压会被拉低,产生噪声,严重会导致CPU重启,小容量的无极电容可以把这种噪声旁路到地(电容可以通交流,阻直流,小容量电容通频带比大电容高得多),提高稳定性。
答案：BD

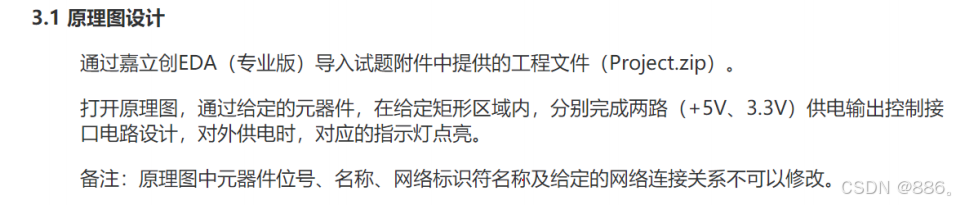

原理图设计：

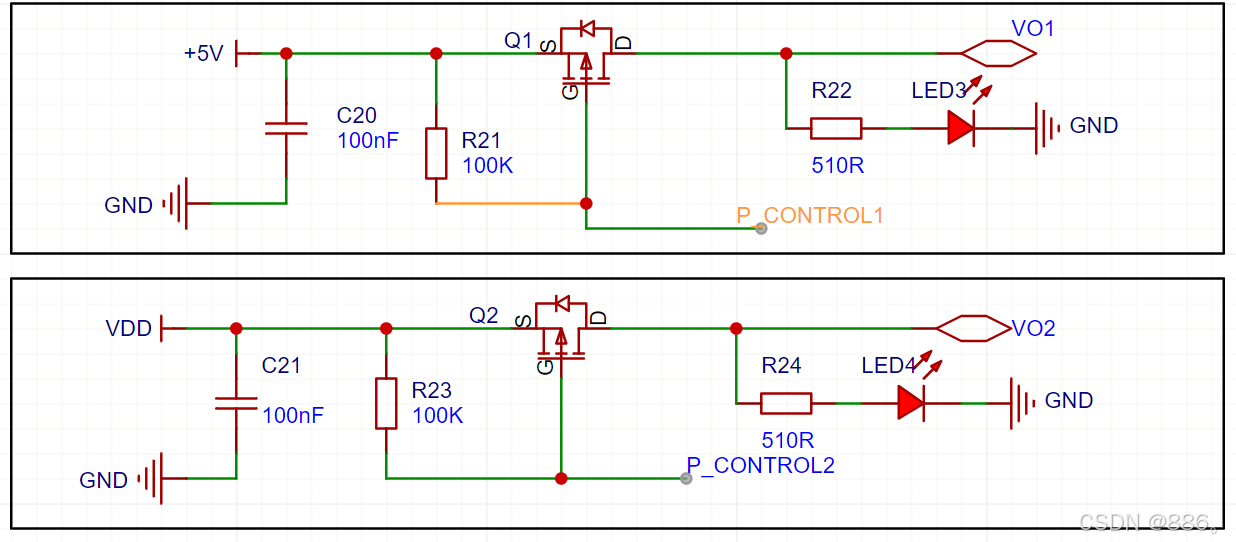

+5v输入接s极 ，控制端口接栅极控制mos的开通和管壁，输出VO1接d极，led为输出指示灯，小电阻R22为限流电阻。当P_CONTROL2为低电平时，P-MOS管导通。电容对+5v滤波，R21为上拉电阻，当控制引脚为悬空状态时，通过上拉电阻确保引脚为高电平，保证P-MOS管可靠截至。
PCB布局：

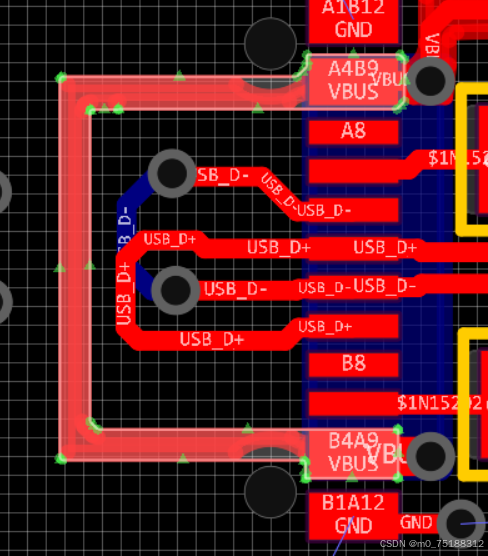

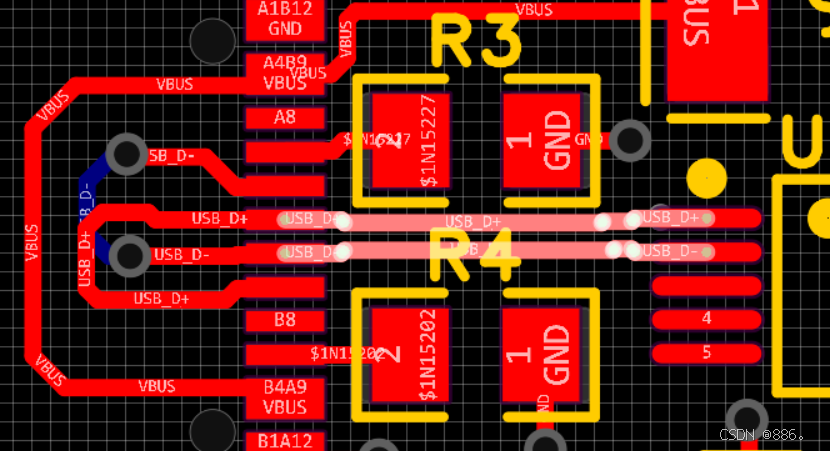

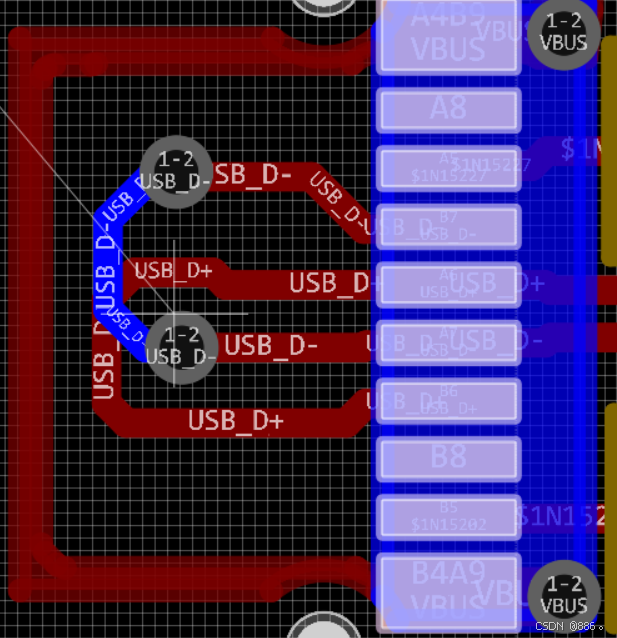

首先根据原理图精选粗模块布局，最后再细调。注意串口部分TX、RX和USB的D-、D+采用差分对布线，晶振要包地处理。

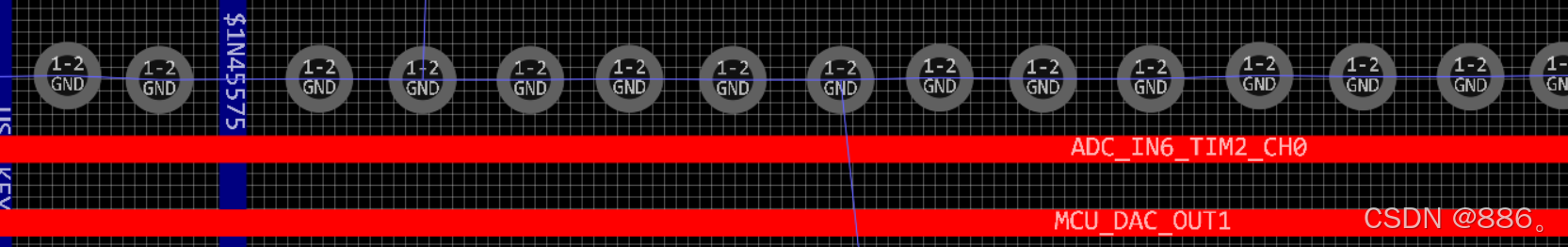

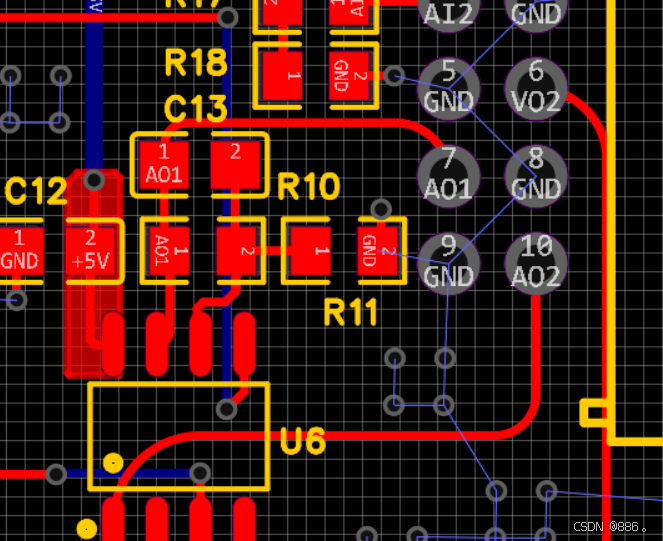

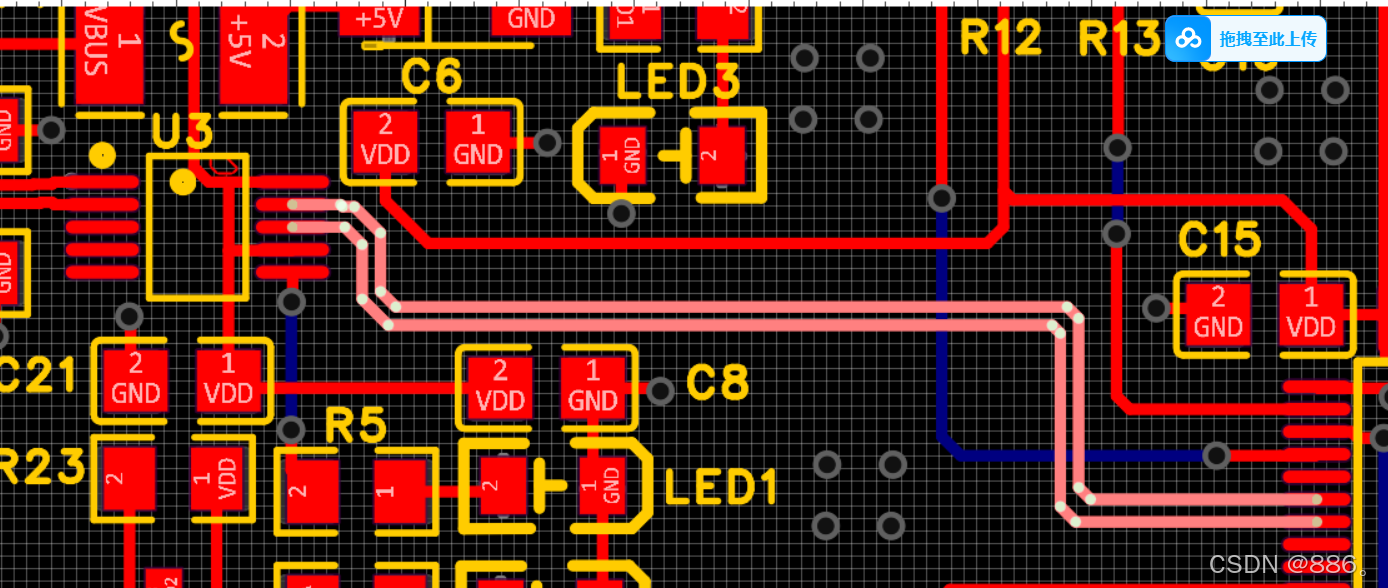

模拟量使用圆弧走线，避免直角转弯，从而减少信号在传输过程中的衰减，保证信号的稳定性和准确性，可以在导线附件多打些过孔。

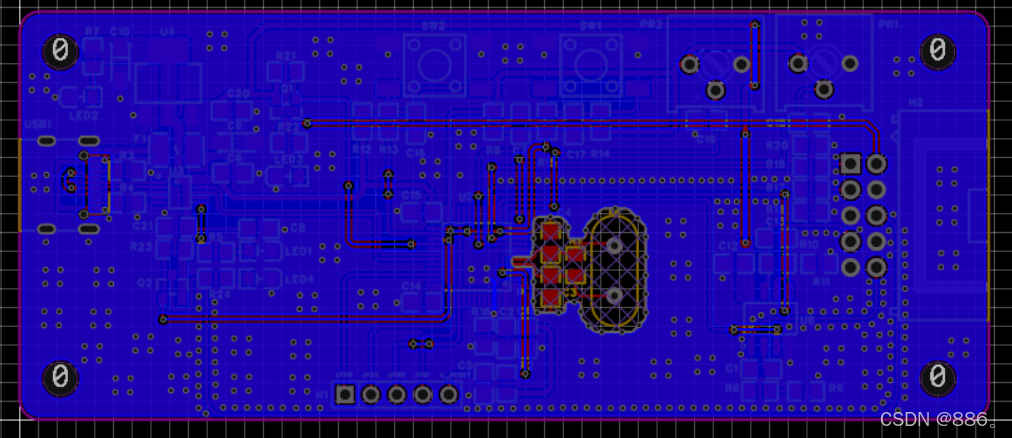

电源顶层铺铜区域过窄，可以打开在底层进行铺铜。

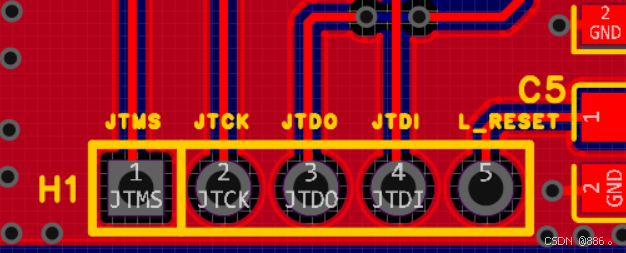

排针可以加上丝印，便于硬件连接

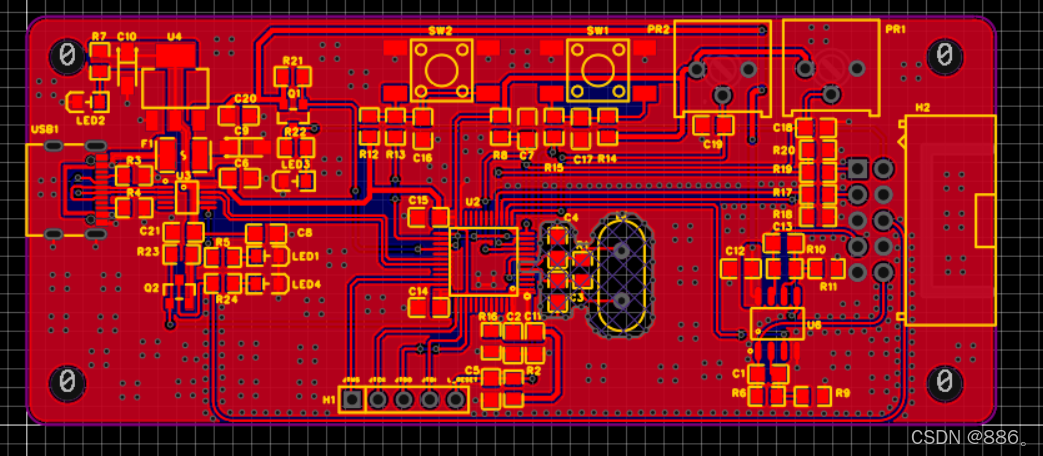

需要插拔或扭转器件放置边缘，便于使用。相同网络端口靠近布局，便于连线。在板子空余部分可以多打些GND网络过孔，利于散热，提高更好地回路，减少顶层与底层之间地阻抗。布线完成后加上泪滴，加固线路，保护焊盘，优化信号传输。最后调整丝印位置。
