数据仓库-离线数据仓库架构-002
2.1 数据调研
2.1.1业务调研
数据仓库是要涵盖所有业务领域，还是各个业务领域独自建设，业务领域内的业务线也同样面临着这个问题。所以要构建大数据数据仓库，就需要了解各个业务领域、业务线的业务有什么共同点和不同点，以及各个业务线可以细分为哪几个业务模块，每个业务模块具体的业务流程又是怎样的。业务调研是否充分，将会直接决定数据仓库建设是否成功。
2.1.2需求调研
了解业务系统的业务后不等于说就可以实施数仓建设了，还需要收集数据使用者的需求，及找分析师、运营人员、产品人员等了解他们对数据的诉求。通常需求调研分下面两种途径：
- 根据与分析师、运营人员、产品人员的沟通获取需求。
- 对现有报表、数据进行研究分析获取数据建设需求。
2.1.3数据调研
前期需要做好数据探查工作，需要了解数据库类型，数据来源，全量数据情况及数据每年增长情况，更新机制；还需要了解数据是否结构化，是否清洗，是接口调用还是直接访问库，有哪些类型的数据，数据结构之怎样的。
2.2 数据采集
2.2.1 日志数据
2.2.1.1埋点日志
- 浏览日志(h5,web,app)
- 点击日志(h5,web,app)
2.2.1.2服务日志
- 应用访问日志
- 接口调用日志
2.2.1.3 NG日志
(h5,web,app)
2.2.1.4采集字段
|
account string, appId string, appVersion string, carrier string, deviceId string, deviceType string, eventId string, ip string, latitude double, longitude double, netType string, osName string, osVersion string, properties map<string,string>, releaseChannel string, resolution string, sessionId string, `timeStamp` bigint ...... |
2.2.2 业务数据
- Mysql
- MongoDB
- Oracle
2.2.3 爬虫数据
- 竞品数据
- 维表数据
2.2 ETL
ETL是将业务系统的数据经过抽取、清洗转换之后加载到数据仓库的过程，目的是将企业中的分散、零乱、标准不统一的数据整合到一起，为企业的决策提供分析依据
2.2.1 数据抽取(Extract)
主要是从业务库把数据抽取到数据仓库或者把日志采集到数据仓库
2.2.1.1 业务数据抽取
2.2.1.1.1前言
sqoop和datax作为2款优秀的数据同步工具，备受数据开发人员喜爱，如何选择也是件非常头疼的事，下面就这两种工具来分析分析吧...
2.2.1.1.2 sqoop

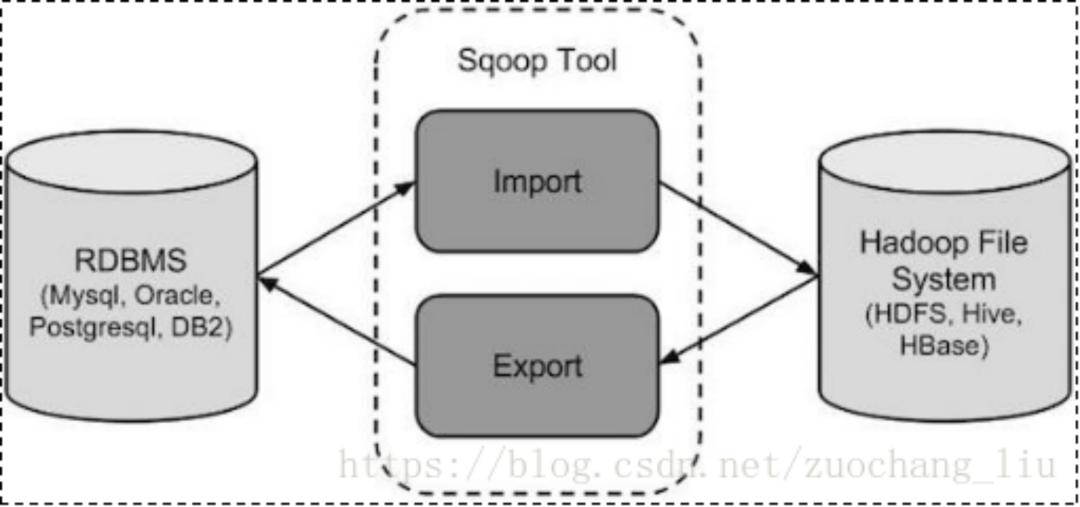

sqoop 是 apache 旗下一款“Hadoop中的各种存储系统（HDFS、HIVE、HBASE） 和关系数据库（mysql、oracle、sqlserver等）服务器之间传送数据”的工具。
导入数据：MySQL，Oracle 导入数据到 Hadoop 的 HDFS、HIVE、HBASE 等数据存储系统
导出数据：从 Hadoop 的文件系统中导出数据到关系数据库 mysql 等 Sqoop 的本质还是一个命令行工具。
底层工作机制
将导入或导出命令翻译成 MapReduce 程序来实现
在翻译出的 MapReduce 中主要是对InputFormat 和
OutputFormat 进行定制
|
sqoop import \ --connect jdbc:mysql://hadoop:3306/mysql \ --username root \ --password 123456 \ --table order_info \ --target-dir /user/project/t_order_info \ --fields-terminated-by '\t' \ --split-by order_id \ -m 2 |
2.2.1.1.3 datax

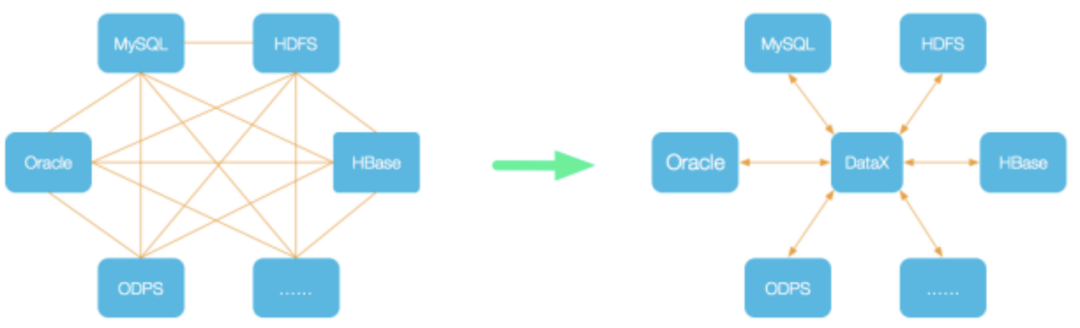

DataX 是一个异构数据源离线同步工具，致力于实现包括关系型数据库(MySQL、Oracle等)、HDFS、Hive、ODPS、HBase、FTP等各种异构数据源之间稳定高效的数据同步功能。
2核心架构
DataX本身作为离线数据同步框架，采用Framework + plugin架构构建。将数据源读取和写入抽象成为Reader/Writer插件，纳入到整个同步框架中。
- Reader：Reader为数据采集模块，负责采集数据源的数据，将数据发送给Framework。
- Writer：Writer为数据写入模块，负责不断向Framework取数据，并将数据写入到目的端。
- Framework：Framework用于连接reader和writer，作为两者的数据传输通道，并处理缓冲，流控，并发，数据转换等核心技术问题。

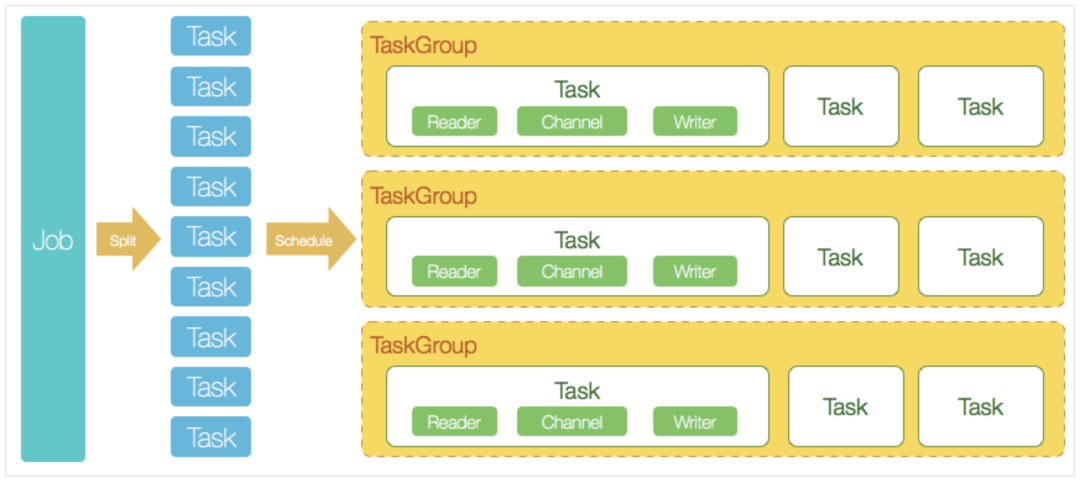

核心模块介绍
DataX完成单个数据同步的作业，我们称之为Job，DataX接受到一个Job之后，将启动一个进程来完成整个作业同步过程。DataX Job模块是单个作业的中枢管理节点，承担了数据清理、子任务切分(将单一作业计算转化为多个子Task)、TaskGroup管理等功能。
DataXJob启动后，会根据不同的源端切分策略，将Job切分成多个小的Task(子任务)，以便于并发执行。Task便是DataX作业的最小单元，每一个Task都会负责一部分数据的同步工作。
切分多个Task之后，DataX Job会调用Scheduler模块，根据配置的并发数据量，将拆分成的Task重新组合，组装成TaskGroup(任务组)。每一个TaskGroup负责以一定的并发运行完毕分配好的所有Task，默认单个任务组的并发数量为5。
每一个Task都由TaskGroup负责启动，Task启动后，会固定启动Reader—>Channel—>Writer的线程来完成任务同步工作。
DataX作业运行起来之后， Job监控并等待多个TaskGroup模块任务完成，等待所有TaskGroup任务完成后Job成功退出。否则，异常退出，进程退出值非0
DataX调度流程：
举例来说，用户提交了一个DataX作业，并且配置了20个并发，目的是将一个100张分表的mysql数据同步到odps里面。DataX的调度决策思路是：
DataXJob根据分库分表切分成了100个Task。
根据20个并发，DataX计算共需要分配4个TaskGroup。
4个TaskGroup平分切分好的100个Task，每一个TaskGroup负责以5个并发共计运行25个Task。

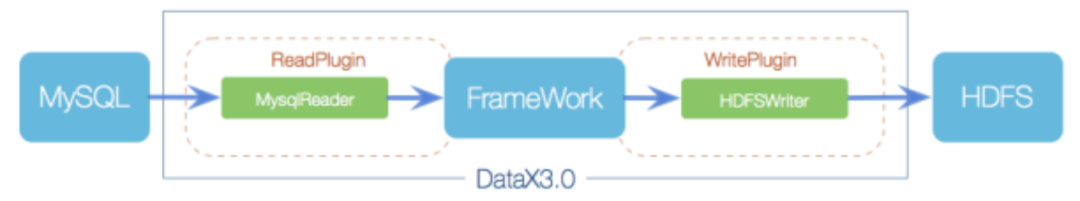

下面以datax抽取mysql数据写入hdfs为例：
|
{ "job": { "setting": { "speed": { "channel": 3 }, "errorLimit": { "record": 0, "percentage": 0.02 } }, "content": [{ "reader": { "name": "mysqlreader", "parameter": { "username": "root", "password": "root", "column": ['id', 'name' ], "where":"gmt_created>='$bizdate' and gmt_created<DATE_ADD('$bizdate',INTERVAL 1 DAY)", "splitPk": "id", "connection": [{ "table": [ "table" ], "jdbcUrl": [ "jdbc:mysql://127.0.0.1:3306/database" ] }] } }, "writer": { "name": "hdfswriter", "parameter": { "defaultFS": "hdfs://xxx:port", "fileType": "orc", "path": "/user/hive/warehouse/writerorc.db/orcfull", "fileName": "xxx", "column": [{ "name": "id", "type": "BIGINT" }, { "name": "name", "type": "STRING" } ], "writeMode": "append", "fieldDelimiter": "\t", "compress": "GZIP" } } }] } } |
2.2.1.1.4对比
|
功能 |
datax |
sqoop |
|
运行模式 |
单进程多线程 |
mr |
|
hive读写 |
单机压力大 |
扩展性好 |
|
分布式 |
不支持 |
支持 |
|
运行信息 |
运行时间，数据量，消耗资源，脏数据稽核 |
不支持 |
|
流量控制 |
支持 |
不支持 |
|
社区 |
开源不久，不太活跃 |
活跃 |
2.2.1.1.5总结
对于sqoop和datax，如果只是单纯的数据同步，其实两者都是ok的，但是如果需要集成在大数据平台，还是比较推荐使用datax，原因就是支持流量控制，支持运行信息收集，及时跟踪数据同步情况。
附：

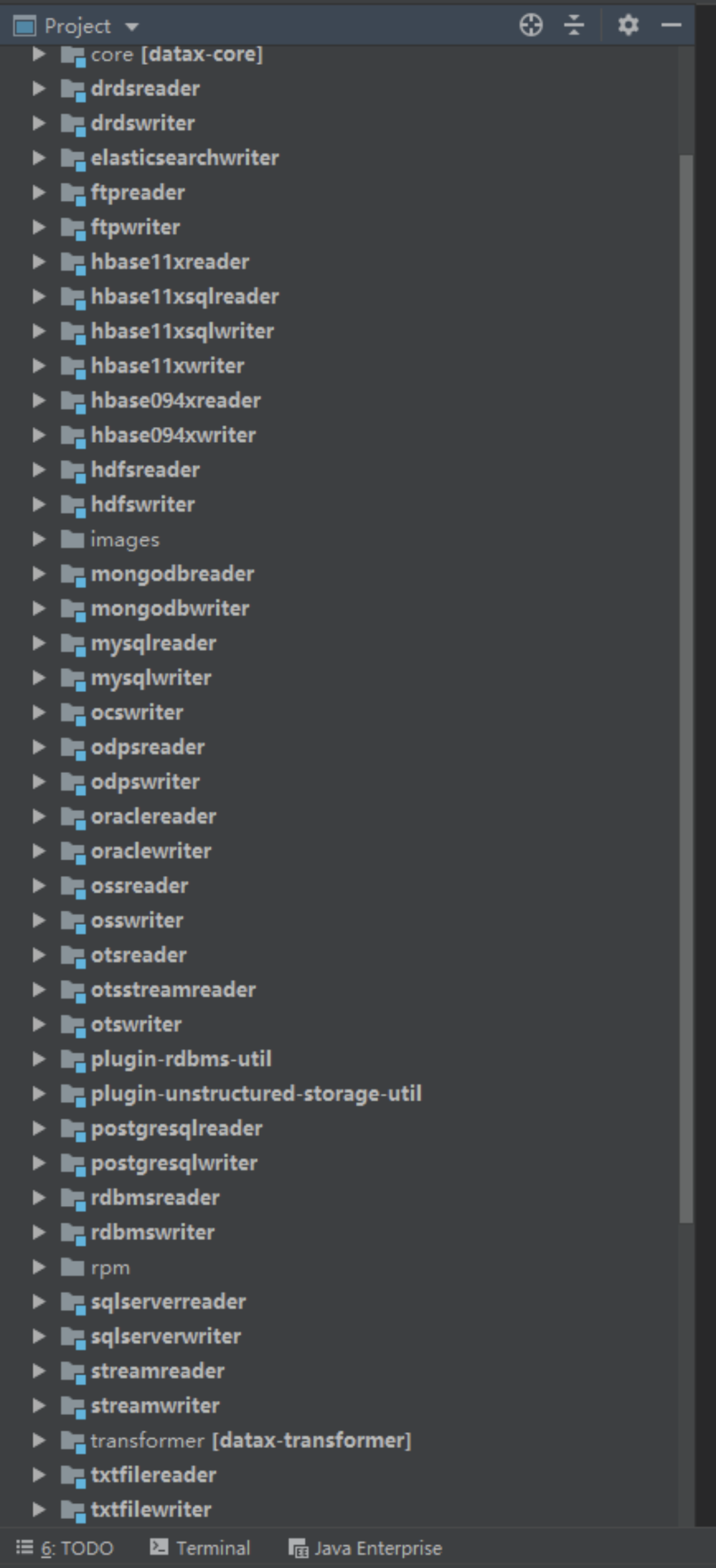

（有很多朋友私信问datax能操作哪些数据库或者文件，以下把datax各子工程贴出来了，下面有的就是支持的，否则就需要二次开发了）
2.2.1.2 日志采集
2.2.1.2.1 flume

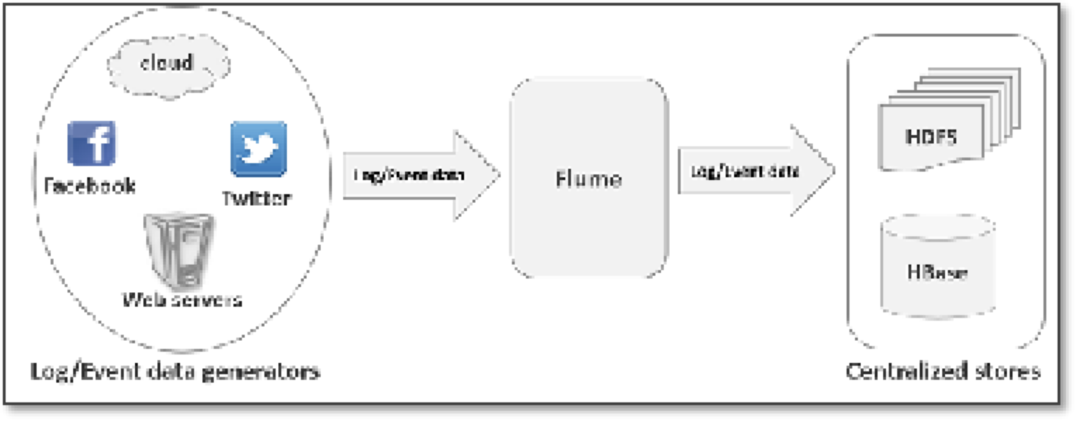

Apache Flume 是一个从可以收集例如日志，事件等数据资源，并将这些数量庞大的数据从各项数据资源中集中起来存储的工具/服务。flume具有高可用，分布式和丰富的配置工具，其结构如下图所示：
Flume：是一个数据采集工具；可以从各种各样的数据源（服务器）上采集数据传输（汇聚）到大数据生态的各种存储系统中（Hdfs、hbase、hive、kafka）；
开箱即用！（安装部署、修改配置文件）
Flume是一个分布式、可靠、和高可用的海量日志采集、汇聚和传输的系统。
Flume可以采集文件，socket数据包（网络端口）、文件夹、kafka、mysql数据库等各种形式源数据，又可以将采集到的数据(下沉sink)输出到HDFS、hbase、hive、kafka等众多外部存储系统中
一般的采集、传输需求，通过对flume的简单配置即可实现；不用开发一行代码！
Flume针对特殊场景也具备良好的自定义扩展能力，因此，flume可以适用于大部分的日常数据采集场景
Flume中最核心的角色是agent，flume采集系统就是由一个个agent连接起来所形成的一个或简单或复杂的数据传输通道。

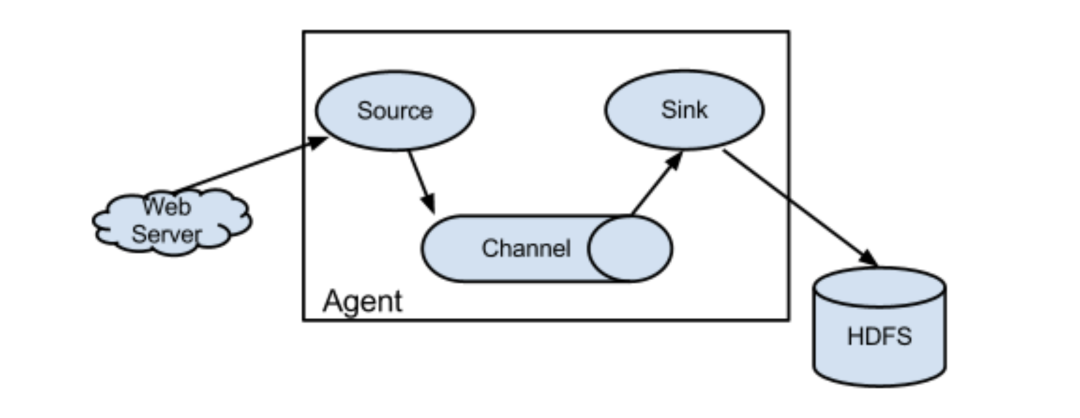

对于每一个Agent来说,它就是一个独立的守护进程(JVM),它负责从数据源接收数据，并发往下一个目的地，如下图所示：

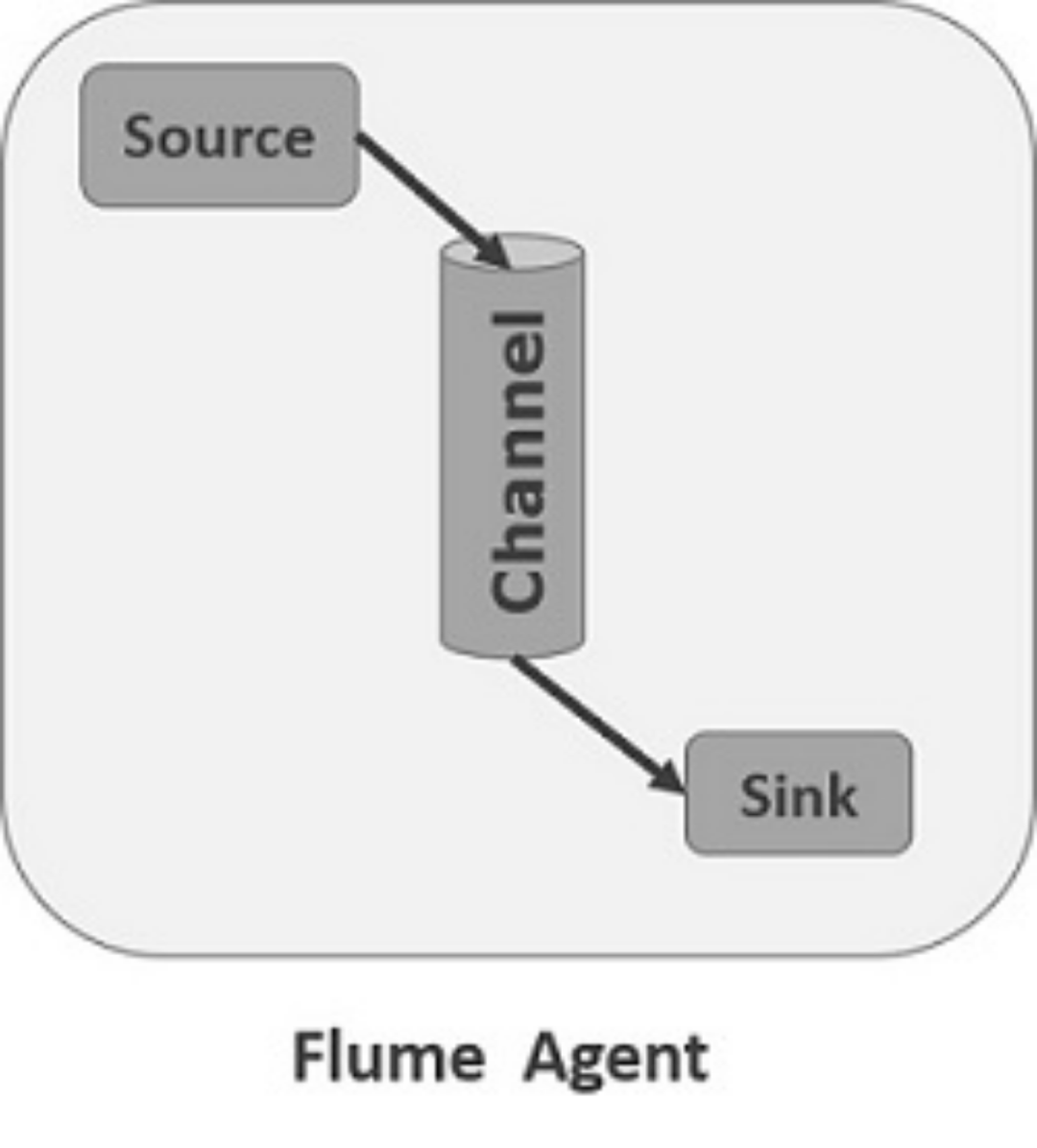

每一个agent相当于一个数据(被封装成Event对象)传递员，内部有三个组件：
Source：采集组件，用于跟数据源对接，以获取数据；它有各种各样的内置实现；
Sink：下沉组件，用于往下一级agent传递数据或者向最终存储系统传递数据
Channel：传输通道组件，用于从source将数据传递到sink
采集需求：比如业务系统使用log4j生成的日志，日志内容不断增加，需要把追加到日志文件中的数据实时采集到hdfs
根据需求，首先定义以下3大要素
采集源，即source——监控文件内容更新 : exec ‘tail -F file’
下沉目标，即sink——HDFS文件系统 : hdfs sink
Source和sink之间的传递通道——channel，可用file channel 也可以用 内存channel
配置文件编写：
|
agent1.sources = source1 agent1.sinks = sink1 agent1.channels = channel1 # Describe/configure tail -F source1 agent1.sources.source1.type = exec agent1.sources.source1.command = tail -F /home/hadoop/logs/access_log agent1.sources.source1.channels = channel1 #configure host for source agent1.sources.source1.interceptors = i1 agent1.sources.source1.interceptors.i1.type = host agent1.sources.source1.interceptors.i1.hostHeader = hostname # Describe sink1 agent1.sinks.sink1.type = hdfs #a1.sinks.k1.channel = c1 agent1.sinks.sink1.hdfs.path =hdfs://hadoop1:9000/weblog/flume-collection/%y-%m-%d/%H-%M agent1.sinks.sink1.hdfs.filePrefix = access_log agent1.sinks.sink1.hdfs.maxOpenFiles = 5000 agent1.sinks.sink1.hdfs.batchSize= 100 agent1.sinks.sink1.hdfs.fileType = DataStream agent1.sinks.sink1.hdfs.writeFormat =Text agent1.sinks.sink1.hdfs.rollSize = 102400 agent1.sinks.sink1.hdfs.rollCount = 1000000 agent1.sinks.sink1.hdfs.rollInterval = 60 agent1.sinks.sink1.hdfs.round = true agent1.sinks.sink1.hdfs.roundValue = 10 agent1.sinks.sink1.hdfs.roundUnit = minute agent1.sinks.sink1.hdfs.useLocalTimeStamp = true # Use a channel which buffers events in memory agent1.channels.channel1.type = memory agent1.channels.channel1.keep-alive = 120 agent1.channels.channel1.capacity = 500000 agent1.channels.channel1.transactionCapacity = 600 # Bind the source and sink to the channel agent1.sources.source1.channels = channel1 agent1.sinks.sink1.channel = channel1 |
2.2.1.2.2 logstash
Logstash是一个开源的服务器端数据处理管道，它可以同时从多个源中提取数据，对其进行转换，然后将其发送其他存储。
主要由input filter和output组成
原始日志文件：
|
[2019-01-14 00:02:11] [INFO] - com.test.pushTest(PushMessageExecutor.java:103) - 消息推送结果:响应状态(200)、状态描述(成功。)、响应反馈()、请求响应耗时(232ms),deviceToken:7b64436eeea34a3ab4e0873b0682ad98e,userId:1659034,auId:null, globalMessageId:2d09f8d389524c1f9c66b61,appId:p_ios,title:null,subTitle:null,alertBody:请及时查阅。. |
配置文件demo：
|
input { file { path => "/data/liuzc/test_log/*" type => "aa" start_position => "beginning" sincedb_path => "/dev/null" } } filter { multiline { pattern => "%{DATESTAMP}" negate => true what => "previous" } if [type] == "aa" { grok { match => { "message" => "\[%{DATA:time_local}\] \[%{LOGLEVEL:log_level}\] - %{NOTSPACE:pushExecute} - %{NOTSPACE:apns_push_result},deviceToken:%{NOTSPACE:deviceToken},userId:%{NOTSPACE:userId},auId:%{NOTSPACE:auId},globalMessageId:%{NOTSPACE:globalMessageId},appId:%{NOTSPACE:appId},title:%{NOTSPACE:title},subTitle:%{NOTSPACE:subTitle},alertBody:%{NOTSPACE:alertBody}" } } } else { grok { match => { "message" => "%{DATESTAMP:time_local} %{LOGLEVEL:log_level}" } } } #ruby { # code => ' # event["datestr"] = event["@timestamp"].time.getlocal("+08:00").strftime "%Y-%m-%d" # event["hours"] = event["@timestamp"].time.getlocal("+08:00").strftime("%H").to_i # ' # } date { match => ["time_local", "yy/MM/dd-HH:mm:ss.SSS"] } } output { stdout{codec=>"rubydebug"} } |
解析结果：
|
{ "message" => "[2019-01-14 00:02:11] [INFO] - com.test.pushTest(PushMessageExecutor.java:103) - 消息推送结果:响应状态(200)、状态描述(成功。)、响应反馈()、请求响应耗时(232ms),deviceToken:7b64436eeea34a3ab4e0873b0682ad98e,userId:1659034,auId:null,globalMessageId:2d09f8d389524c1f9c66b61,appId:p_ios,title:null,subTitle:null,alertBody:请及时查阅。.", "@version" => "1", "@timestamp" => "2019-01-17T01:16:06.468Z", "host" => "xy1", "path" => "/data/liuzc/test_log/test-2019-01-14.log", "type" => "aa", "time_local" => "2019-01-14 00:02:11", "log_level" => "INFO", "pushExecute" => "com.test.pushExecute(PushMessageExecutor.java:103)", "apns_push_result" => "消息推送结果:响应状态(200)、状态描述(成功。)、响应反馈()、请求响应耗时(232ms)", "deviceToken" => "7b64436eeea34a3ab4e0873b0682ad98e", "userId" => "1659034", "auId" => "null", "globalMessageId" => "2d09f8d389524c1f9c66b61", "appId" => "p_ios", "title" => "null", "subTitle" => "null", "alertBody" => "请及时查阅。." } |
Logstash grok在线验证地址：
- 国内：http://grok.qiexun.net/
- 国外：http://grokdebug.herokuapp.com/
2.2.1.2.3 对比
- Logstash和flume都能作为日志采集工具
- Logstash是由ruby开发，flume使用java语言开发
- Logstash每起一个进程，默认占用1G内存，如果进程起的多的话给应用服务器带来很大的压力
2.2.2 数据清洗转换(Cleaning、Transform)
数据清洗的任务是过滤那些不符合要求的数据
数据转换的任务主要进行不一致的数据转换、数据粒度的转换，以及一些业务规则的计算。
2.2.2.1 数据清洗
- 单位统一，比如金额单位统一为元
- 字段类型统一
- 注释补全
- 空值用默认值或者中位数填充
- 时间字段格式统一，如2020-10-16,2020/10/16,20201016统一格式为2020-10-16
- 过滤没有意义的数据
2.2.2.2 数据转换
下面会介绍模型建设
2.2.3 数据加载(load)
数据同步到其他存储系统，如mysql，hbase
2.3 数据存储
数据存储在hdfs，包含元数据和主数据的存储
2.4 数据应用
- 数据同步到mysql提供接口
- 数据同步到需求方mysql库直接调用
- 数据同步到kylin(olap)做预计算，为需求方提供数据做多维分析
- 数据同步到hbase提供接口服务
- 数据同步到pg提供数据
- 用户画像
- 推荐系统
- 运营系统
- 报表系统
- 业务系统
- BI可视化
2.5 简单架构
