最近支持一个使用unity2021的项目，发现urp自带的Terrain/Lit shader已经自带高度混合了，看了下和我当初写的那个基本差不多，感觉稍微要比我的严谨一些，大家感兴趣的可以参考下，代码如下：

#ifdef _TERRAIN_BLEND_HEIGHT
void HeightBasedSplatModify(inout half4 splatControl, in half4 masks[4])
{
    // heights are in mask blue channel, we multiply by the splat Control weights to get combined height
    half4 splatHeight = half4(masks[0].b, masks[1].b, masks[2].b, masks[3].b) * splatControl.rgba;
    half maxHeight = max(splatHeight.r, max(splatHeight.g, max(splatHeight.b, splatHeight.a)));

    // Ensure that the transition height is not zero.
    half transition = max(_HeightTransition, 1e-5);

    // This sets the highest splat to "transition", and everything else to a lower value relative to that, clamping to zero
    // Then we clamp this to zero and normalize everything
    half4 weightedHeights = splatHeight + transition - maxHeight.xxxx;
    weightedHeights = max(0, weightedHeights);

    // We need to add an epsilon here for active layers (hence the blendMask again)
    // so that at least a layer shows up if everything's too low.
    weightedHeights = (weightedHeights + 1e-6) * splatControl;

    // Normalize (and clamp to epsilon to keep from dividing by zero)
    half sumHeight = max(dot(weightedHeights, half4(1, 1, 1, 1)), 1e-6);
    splatControl = weightedHeights / sumHeight.xxxx;
}
#endif

---

纹理混合（Texture Blend）是非常常见的着色器需求，在很多实时游戏中都需要它来实现复杂的地面纹理，参考了Advanced Terrain Texture Splatting这篇文章写了一个基于高度进行混合的shader，这里分享一下自己的理解，效果如下：

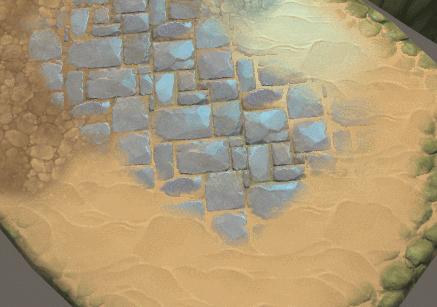

（动图请点这里：https://pic4.zhimg.com/v2-5ebb57038515b3659a7b50c7976fe7e3_b.gif）

说到贴图混合，也许你已经听说过Texture Splatting技术了，这个术语是Charles Bloom创造的，他在http://www.cbloom.com/3d/techdocs/splatting.txt里对这个技术进行了阐述；

混合的最简单做法就是，用一个通道对贴图进行插值 ,效果如下

核心代码如下

void surf (Input IN, inout SurfaceOutput o) {
	fixed4 splat_control = tex2D (_Control, IN.uv_Control).rgba;
	fixed3 lay1 = tex2D (_Splat0, IN.uv_Splat0);
	fixed3 lay2 = tex2D (_Splat1, IN.uv_Splat1);
	fixed3 lay3 = tex2D (_Splat2, IN.uv_Splat2);
	fixed3 lay4 = tex2D (_Splat3, IN.uv_Splat3);
	o.Alpha = 0.0;
	o.Albedo.rgb = (lay1 * splat_control.r + lay2 * splat_control.g + lay3 * splat_control.b+ lay4 * splat_control.a);

}

这端代码很好理解，通过splat_control这张贴图的四个通道控制_Splat0~_Splat3这四张贴图的混合，如果splat_control对应通道的值为1，那么这个通道对应的贴图就完全显示，为0则完全不显示，通过修改splat_control贴图就可以实现想要的混合效果了；

这种技术在Unity3D的标准地形编辑器中有使用。

如你所见，过渡很平滑，但不太自然。石头看起来就好像被沙子污染了，但在现实世界中这是不可能发生的情况。沙子不会粘着石头，相反地，沙子会落下来，填补到石头之间的缝隙里，而石头表面仍是干净的。

我们希望沙子会更多的在缝隙里面出现，而石头越高的地方沙子应该要越少，那么我们需要知道每一张贴图的深度信息，这里我把贴图对应的高度图保存在每张贴图的alpha通道。通过对比每张贴图的高度差，就可以知道应该显示哪张贴图了，为了简化，我们先计算两张贴图混合的情况，代码如下：

float3 blend(float3 lay1, float3 lay2)
{
	 return lay1.a > lay2.a ? lay1.rgb : lay2.rgb;
}

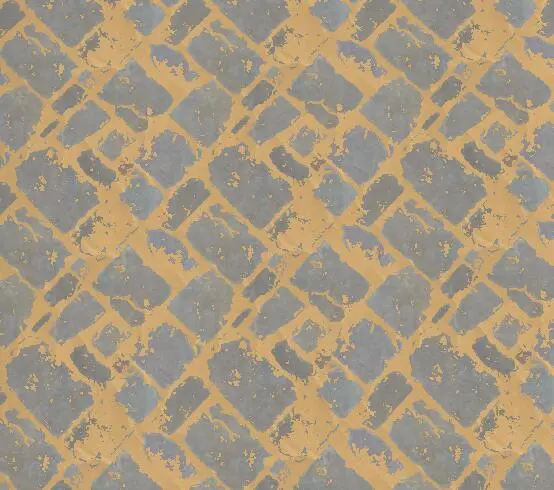

`得到的是这么样的效果

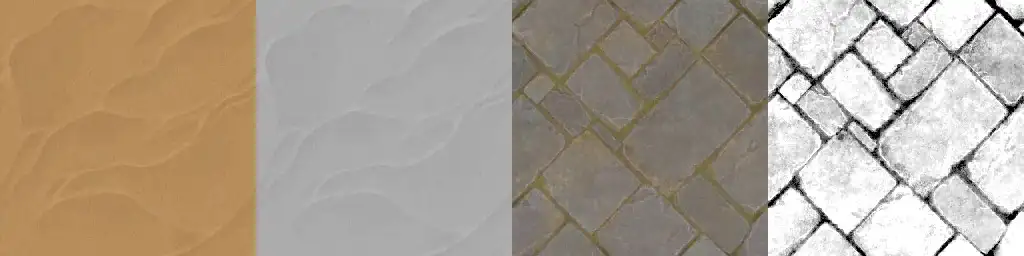

其中用于混合的两张贴图和他们的透明通道分别是这样的：

我们加上splat_control 贴图的影响试试

float3 blend(float3 lay1, float3 lay2, float4 splat_control)
{
	 return lay1.a * splat_control > lay2.a *splat_control ? lay1.rgb : lay2.rgb;
}

得到这样的效果：

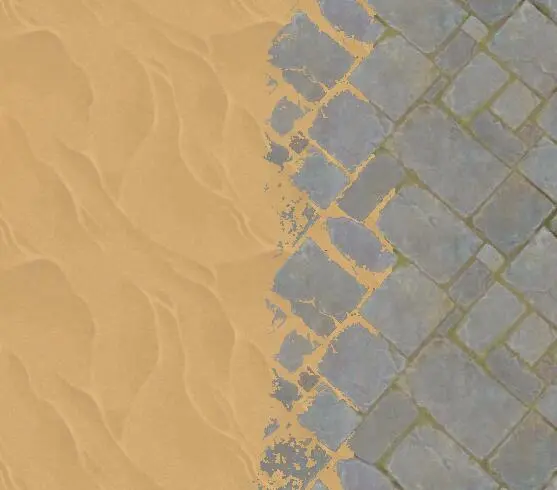

相比原来的线性混合，现在看起来已经自然很多了，沙子落在石砖路的缝隙里，并慢慢减少；但因为目前只是单纯的判断显示那个贴图，所以边缘看起来太硬了，人工痕迹比较明显，

为了改进效果，我们给边缘增加一点过渡。

float3 blend(float3 lay1, float3 lay2, float4 splat_control)
{
        float b1 = lay1.a * splat_control.r;
        float b2 = lay2.a * splat_control.g;
        float ma = max(b1,b2);
        b1 = max(b1 - (ma – 0.3), 0) * splat_control.r;
        b2 = max(b2 - (ma – 0.3), 0) * splat_control.g;

        return (lay1.rgb * b1 + lay2.rgb * b2)/(b1 + b2);
}

解释一下这段代码，先对比两张贴图的高度，高度差超过0.3的会被舍弃掉，为了防止在边缘以外的地方也被保留下来了，所以后面再乘一次splat_control，最后做一个标准化处理，把他们按比例缩放到0-1这个区间。

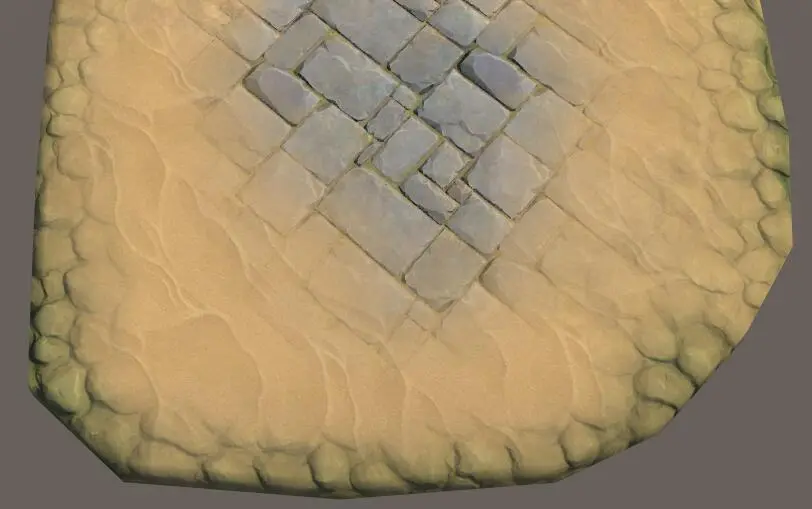

于是，我们就得到了下面的这个效果

看起来非常自然，沙子慢慢过渡到石砖路，砖面上的沙子比较少，缝隙里的沙子更多 。

我们把这个算法拓展到4张贴图，并通过一个值来控制混合的权重，完整代码如下：

Shader "mya/terrainTextrueBlend" {
    Properties {
    	_Splat0 ("Layer 1(RGBA)", 2D) = "white" {}
    	_Splat1 ("Layer 2(RGBA)", 2D) = "white" {}
    	_Splat2 ("Layer 3(RGBA)", 2D) = "white" {}
    	_Splat3 ("Layer 4(RGBA)", 2D) = "white" {}
        _Tiling3("_Tiling4 x/y", Vector)=(1,1,0,0)
    	_Control ("Control (RGBA)", 2D) = "white" {}
        _Weight("Blend Weight" , Range(0.001,1)) = 0.2

    }

    SubShader {
    	Tags
    	{
			"RenderType"="Opaque"
			"Queue"="Geometry"
    	}
    CGPROGRAM
    #pragma surface surf BlinnPhong
    #pragma target 3.0

    struct Input
    {
    	float2 uv_Control : TEXCOORD0;
    	float2 uv_Splat0 : TEXCOORD1;
    	float2 uv_Splat1 : TEXCOORD2;
    	float2 uv_Splat2 : TEXCOORD3;
    	//float2 uv_Splat3 : TEXCOORD4;
    };

    sampler2D _Control;
    sampler2D _Splat0,_Splat1,_Splat2,_Splat3;
    float _Weight;
    float4 _Tiling3;
    inline half4 Blend(half high1 ,half high2,half high3,half high4 , half4 control)
    {
        half4 blend = half4(high1, high2, high3, high4) * control;
        half ma = max(blend.r, max(blend.g, max(blend.b, blend.a)));
        //与权重最大的通道进行对比，高度差在_Weight范围内的将会保留,_Weight不可以为0
        blend = max(blend - ma +_Weight , 0) * control;
        return blend/(blend.r + blend.g + blend.b + blend.a);
    }

    void surf (Input IN, inout SurfaceOutput o) {
    	half4 splat_control = tex2D (_Control, IN.uv_Control).rgba;

    	half4 lay1 = tex2D (_Splat0, IN.uv_Splat0);
    	half4 lay2 = tex2D (_Splat1, IN.uv_Splat1);
    	half4 lay3 = tex2D (_Splat2, IN.uv_Splat2);
    	half4 lay4 = tex2D (_Splat3, IN.uv_Control*_Tiling3.xy);


        //纯色测试代码
        //lay1.rgb = fixed3(1,0,0);
        //lay2.rgb = fixed3(0,1,0);
        //lay3.rgb = fixed3(0,0,1);
        //lay4.rgb = fixed3(0,0,0);

        half4 blend = Blend(lay1.a,lay2.a,lay3.a,lay4.a,splat_control);
    	o.Alpha = 0.0;
        o.Albedo.rgb = blend.r * lay1 + blend.g * lay2 + blend.b * lay3 + blend.a * lay4;//混合


    }
    ENDCG
    }
    FallBack "Diffuse"
}

最终效果：

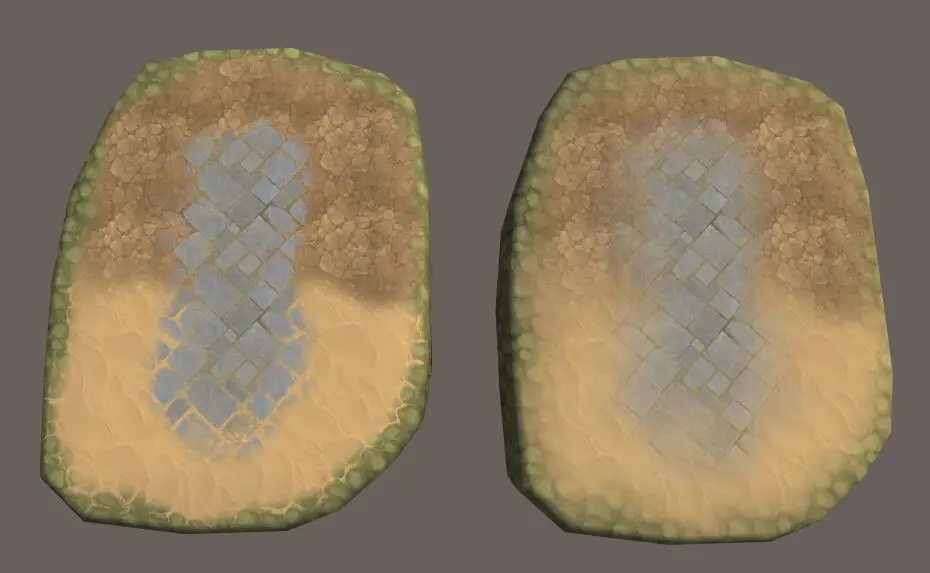

左边混合权重为0.2，右边为1，混合权重为1的时候其实就是普通的线性混合了。

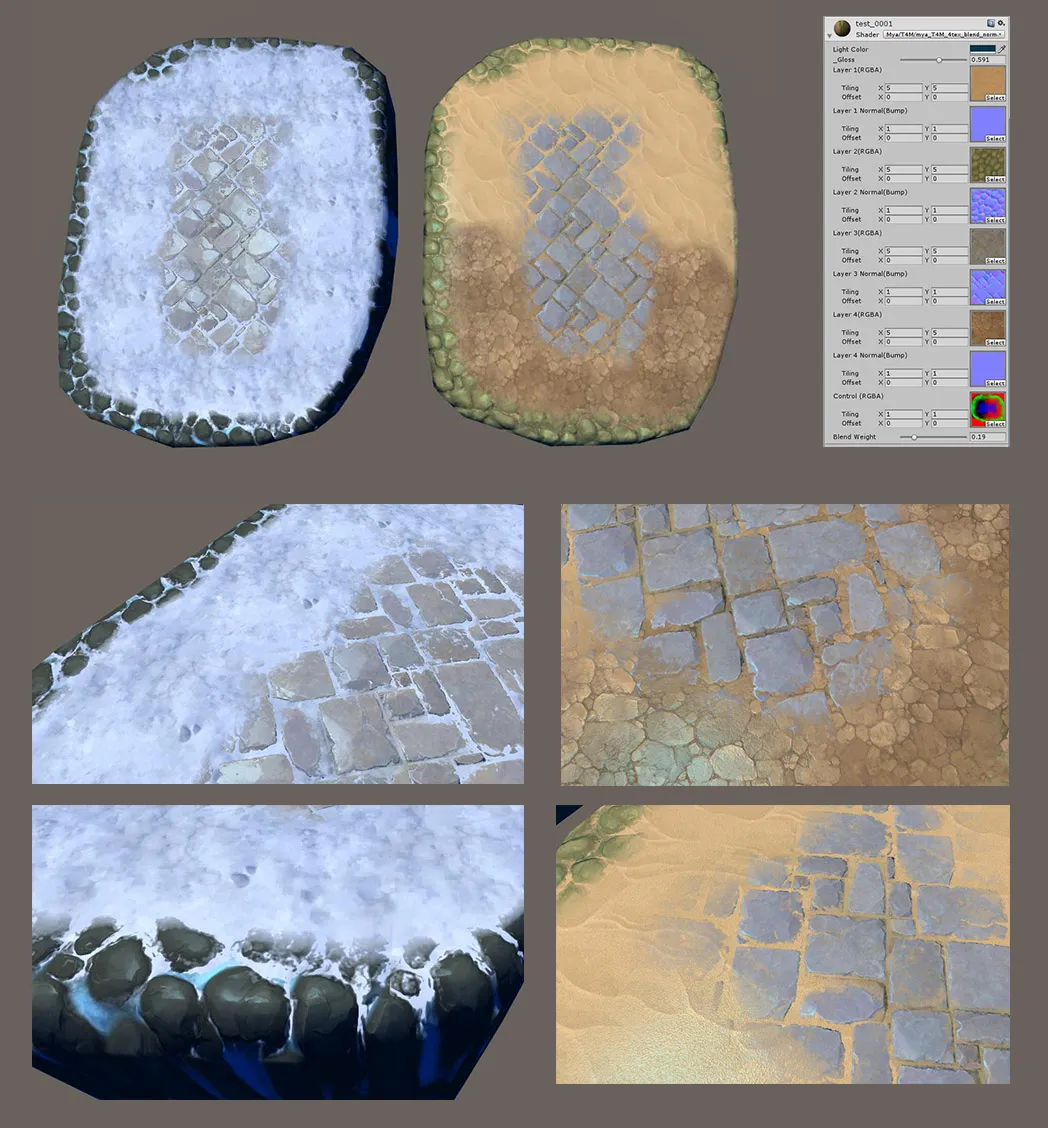

加上法线和高光的效果

最后附上文中所用的贴图：链接：http://pan.baidu.com/s/1cKodFg 密码：5kvi
