文章导读：环境感知是智能车辆自主行驶的基础和前提，传感器数据采集和HIL仿真测试是中间的关键环节。采用高带宽的以太网传输数据可有效提高数据采集和测试效率，但面临着不同以太网协议转换的问题。

康谋NETLion 1000 可将100/1000BASE-T1信号转换为100BASE-TX/1000BASE-T以太网，本文将为您介绍该其具体功能、操作模式和应用场景。

---

目录

一、产品功能

二、产品亮点

三、操作模式

1、双媒体转换模式

2、网络TAP模式

四、软件接口

五、应用案例

1、数据捕获和ECU刷新

2、HiL测试

3、电缆（线束）测试

4、总线仿真

六、总结

---

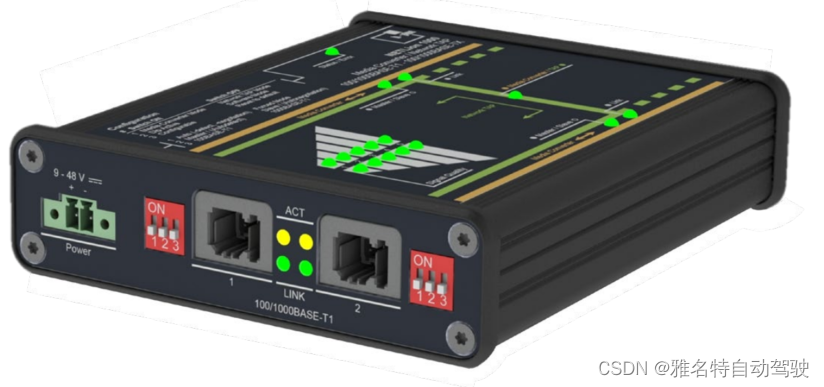

一、产品功能

• 记录数据
• 对测试接入点分析数据流量
• 将100/1000BASE-T1物理层信号转换为100/1000BASE-T以太网信号，通过第1层技术获得最准确的数据。即将车载以太网信号转换成传统以太网信号

二、产品亮点

• 支持数据流量的记录和分析
• 包含两种操作模式：“双媒体转换器模式”和“网络TAP模式”
• 将100/1000BASE-T1物理层转换为100BASE-TX/1000BASE-T以太网（双媒体转换器模式）
• 高精度时间戳功能，可准确测量数据包到达时间
• 监视网络流量并记录数据包且不影响网络运行（网络TAP模式）
• 支持各种网络协议和数据格式，包括Ethernet、TCP/IP、UDP

三、操作模式

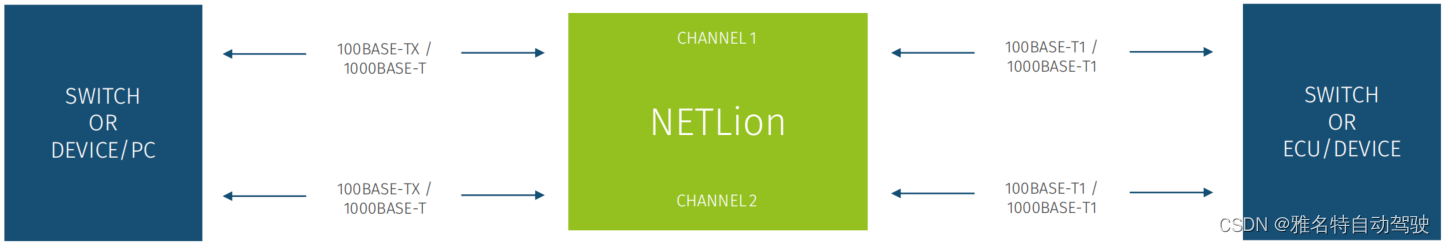

1、双媒体转换模式

NETLion 1000最多可将两个100/1000BASE-T1信号转换为100BASE-TX/1000BASE-T以太网，可以使用两个独立的双向转换器通道，即最多转换两路信号，双向转换。

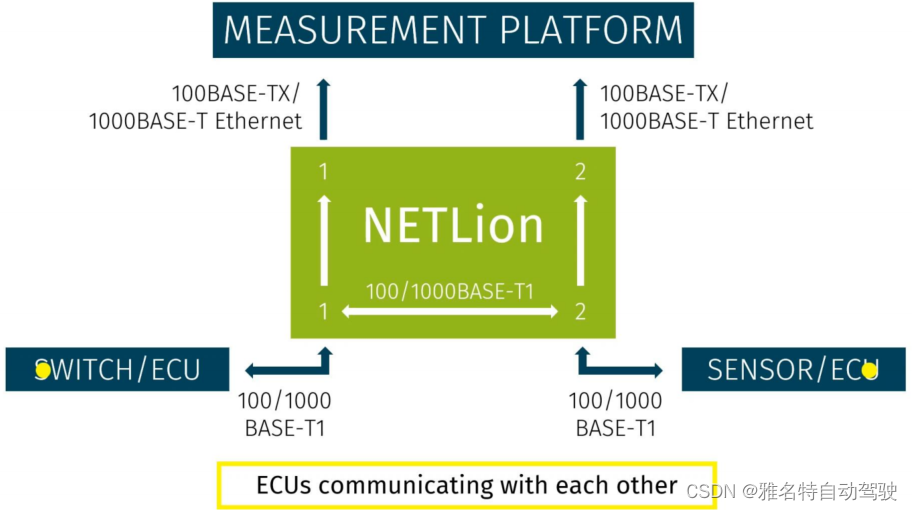

2、网络TAP模式

可以将两个100/1000BASE-T1线端的数据解耦，传输到两个100BASE-TX/1000/BASE-T接口，而不会干扰100/1000BASE-T1网络中的通信，即在不影响通信的情况下，实现一条100/1000BASE-T1线双向数据解耦。

四、软件接口

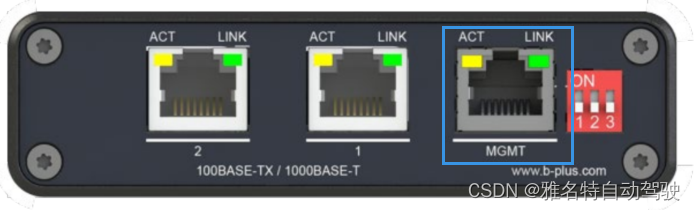

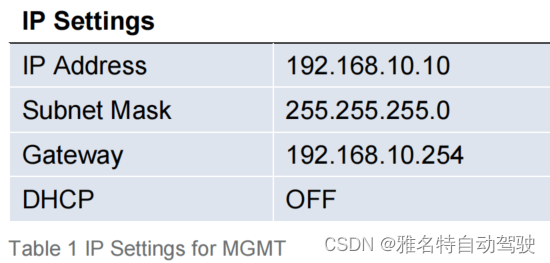

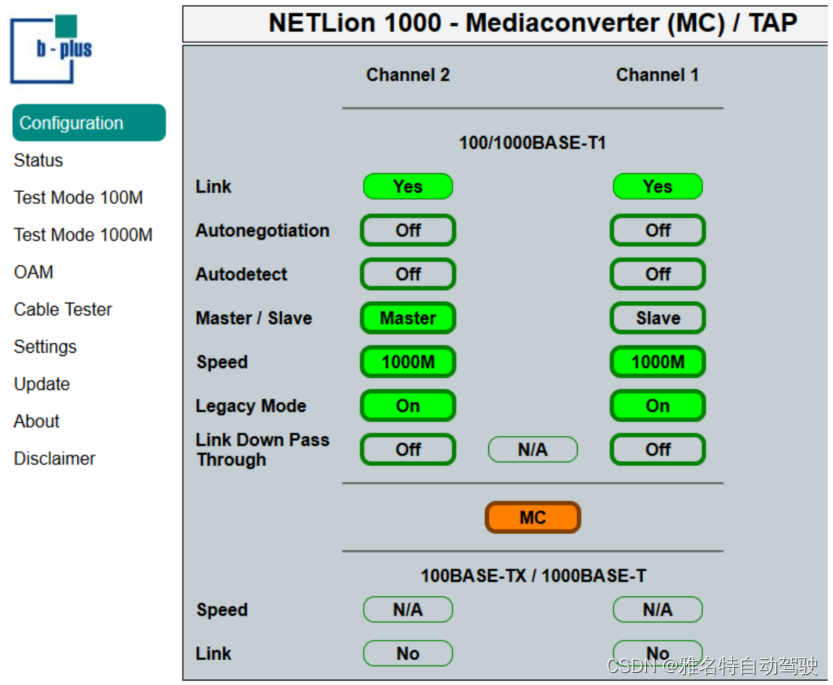

NETLion 1000有一个配置以太网端口，可以通过该端口访问web界面。

使用NETLion 1000 web界面，可以看到信号质量，发生的错误，以及设备的状态。

对于自动化，NETLion 1000有以下功能：

• 提供了一个通用网关接口来更改设备设置
• 可以在开发台上使用，甚至在恶劣的环境中使用
• 电源和工作温度范围的设计是为了在这些条件下永久集成

五、应用案例

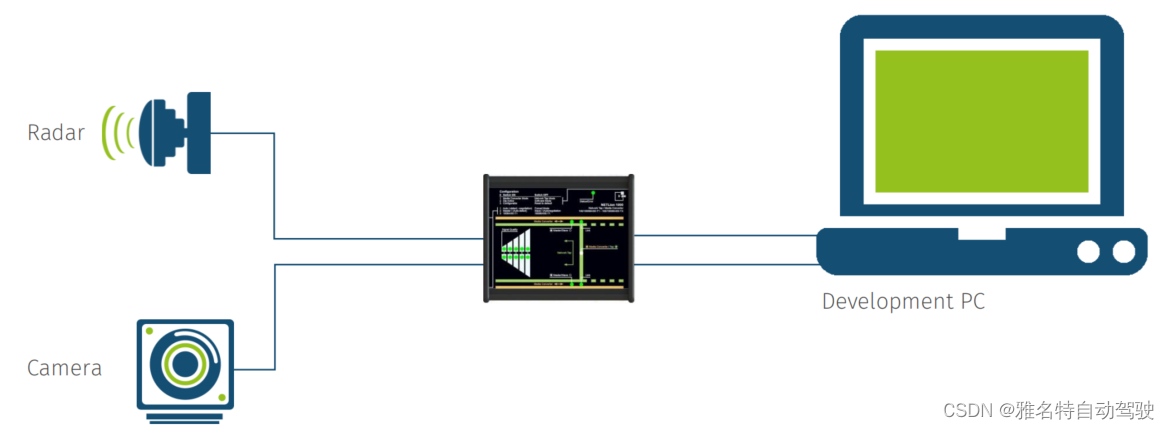

1、数据捕获和ECU刷新

通过此连接，可以进行各种传感器数据的捕获和ECU刷新。比如在PC端将固件（嵌入式系统中的软件）通过NETLion1000 进行稳定连接和传输，用于更新LiDAR配置，进而改进性能、增添新的功能或修复问题。

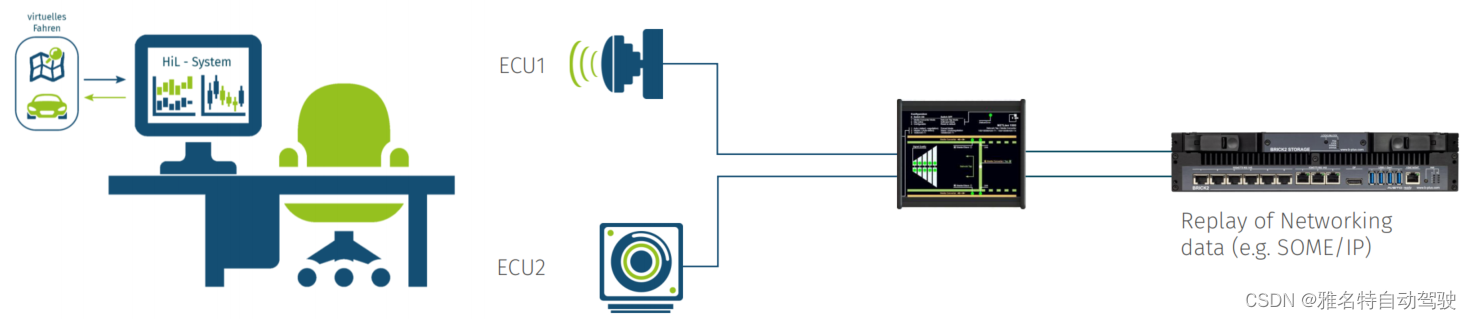

2、HiL测试

可以将NETLion 1000作为连接ECU与数据回注设备的桥梁，确保数据高效和稳定的传输。进而验证智能驾驶系统的设计，提前发现问题，提高测试效率。

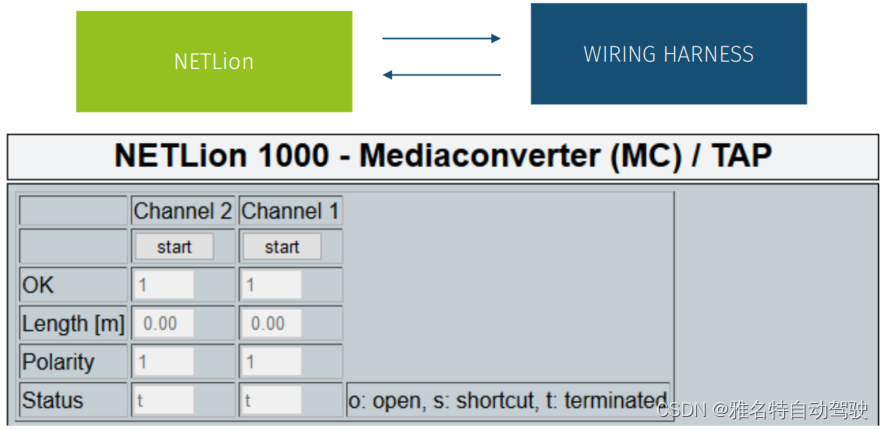

3、电缆（线束）测试

• 检测电缆的状态，比如open, short circuits, terminated
• 检测布线的长度和极性

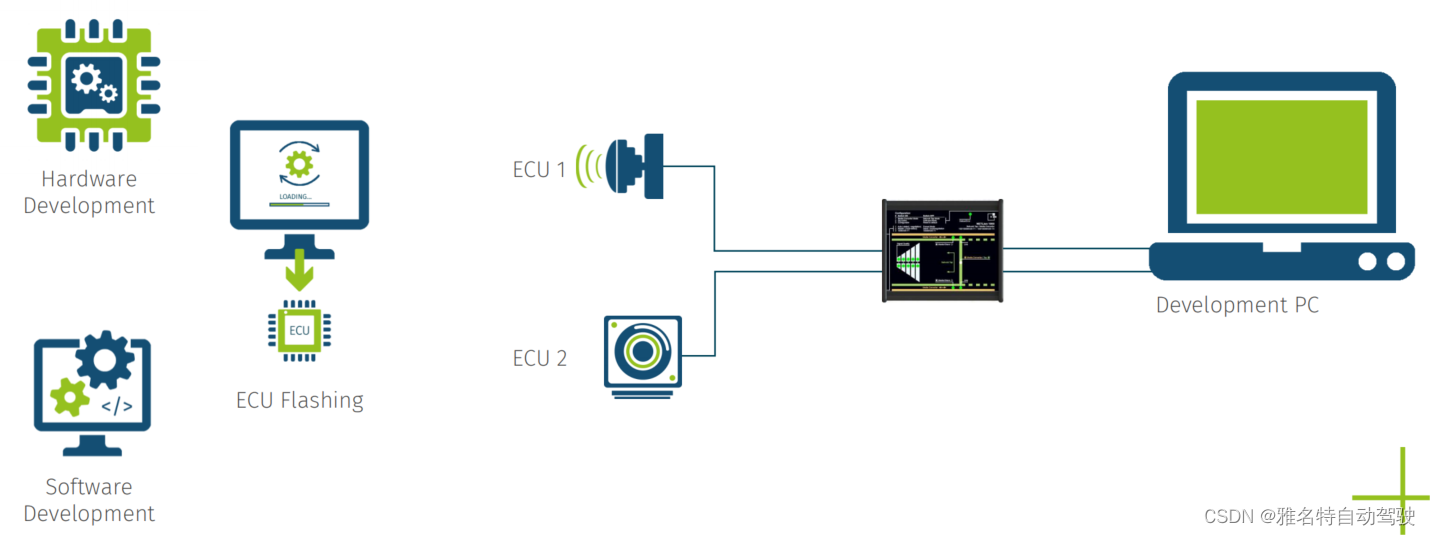

4、总线仿真

在研发期间，ECU(100/1000BASE-T1)与PC之间进行总线仿真。

六、总结

康谋NETLion 1000具有高度集成性和拓展功能，能够应用于数采、HIL、SIL等ADAS实际测试场景。

---
