基于stm32的gpio实验HAL库方式实现

本文目标：基于stm32的gpio实验

按照本文的描述，应该可以跑通实验并举一反三。

先决条件：装有编译和集成的开发环境，比如：Keil uVision5、STM32CubeMX

使用外设：USART1、GPIO

前言

这篇文章是自己有感而发，根据自己所拥有的硬件平台进行验证一下，顺便给一些初学者一些启发。

实验目的

基于stm32的gpio实验，实现按键轮询的实验，在本实验过程中，我们将涉及 STM32 的 GPIO 端口配置、USART1等。

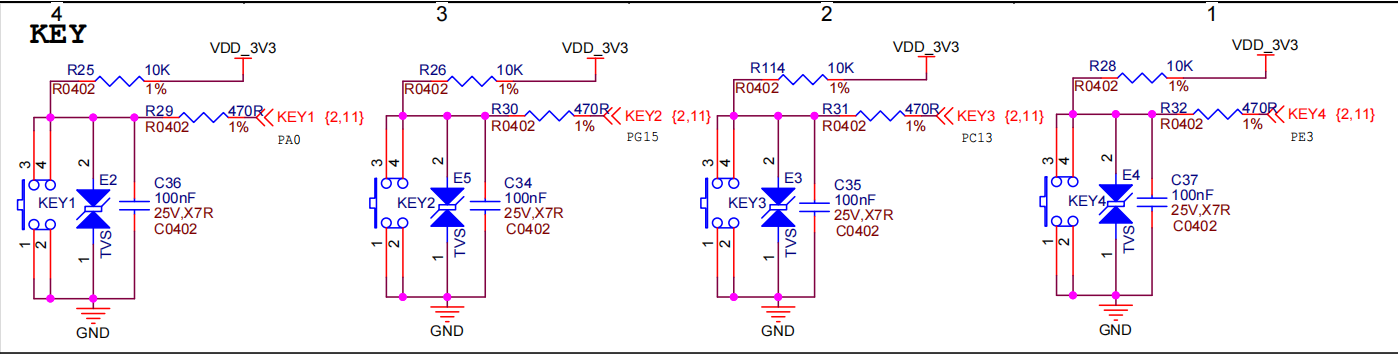

关于实验原理图

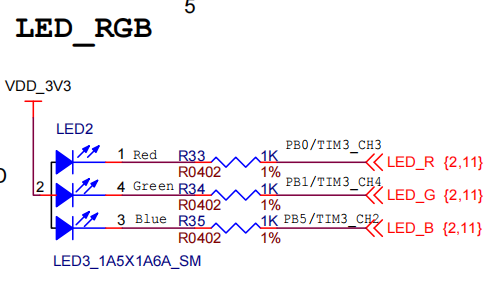

根据我这里的硬件原理图，想要驱动LED_R亮，那么mcu的PB0低电平可以亮，给高电平灯灭。按键这里的原理图解析则是常态下都是高电平，按下按键则可以读取到低电平。基于这个原理图，准备好一个工程模板。

搭建工程

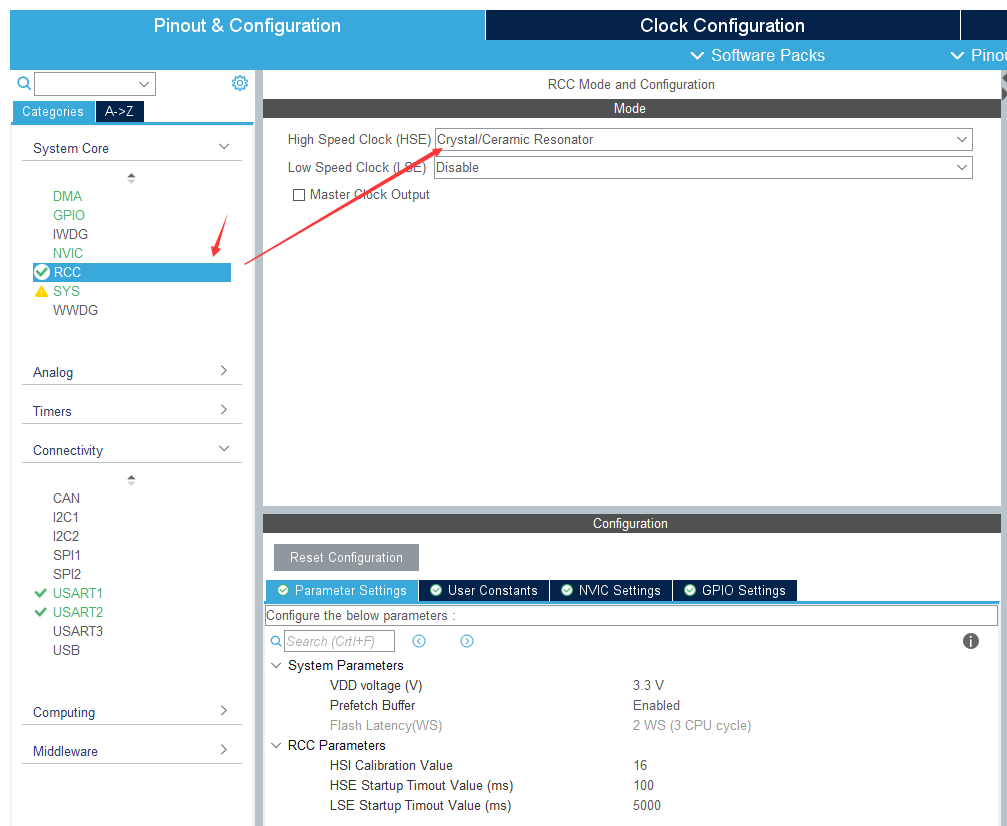

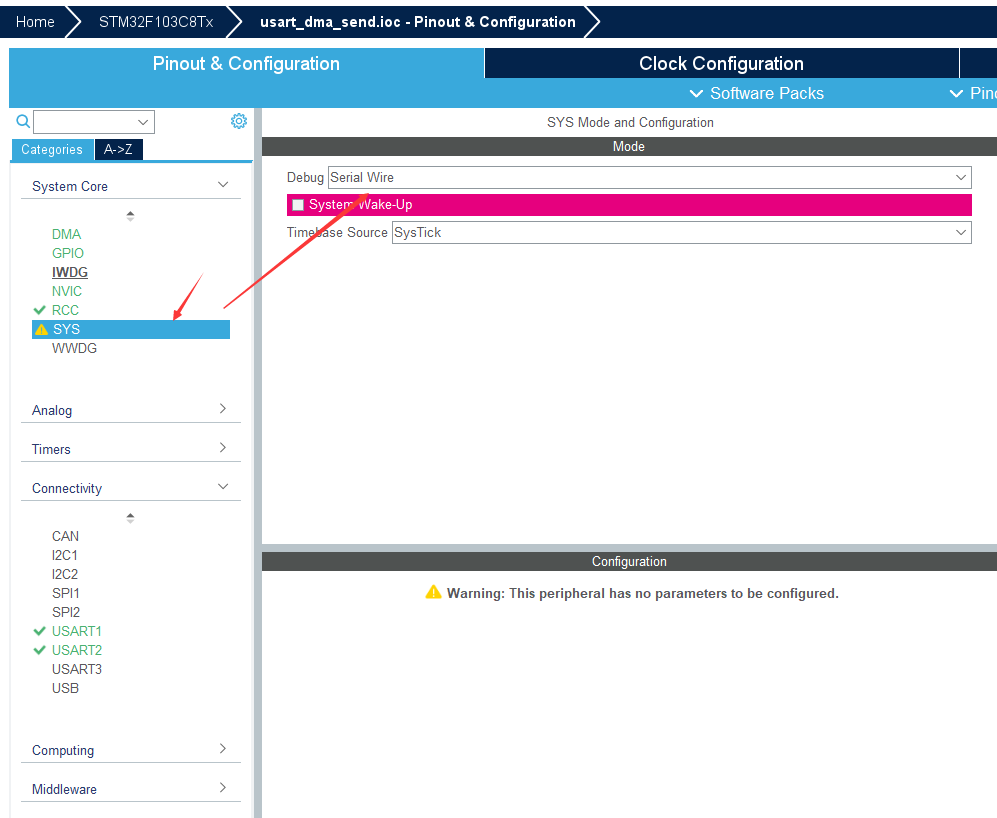

使用STM32CubeMX配置stm32的基本配置。基本的配置如下：开启swd调试，开启外部时钟。

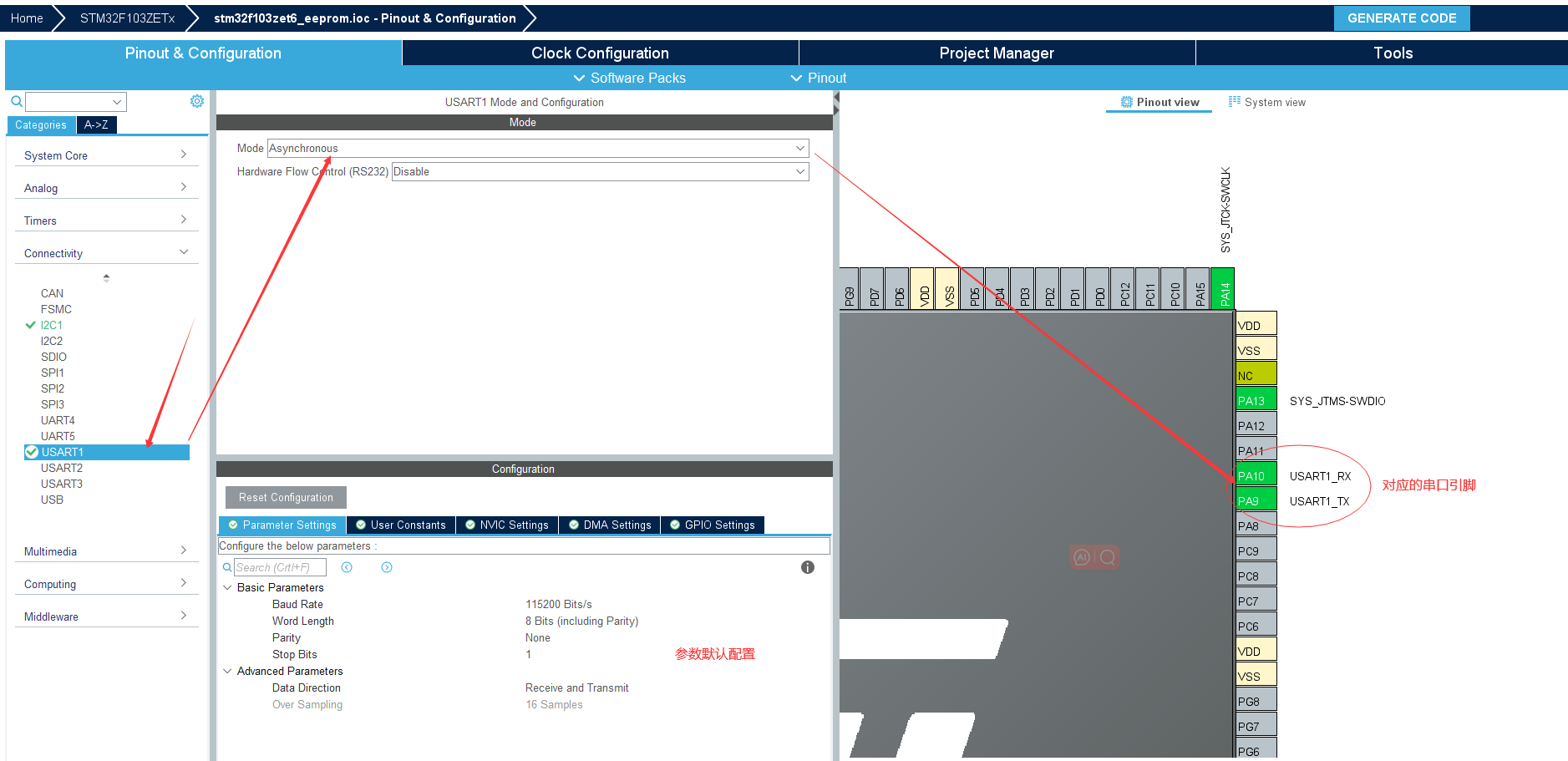

• 配置USART1，用于printf调试

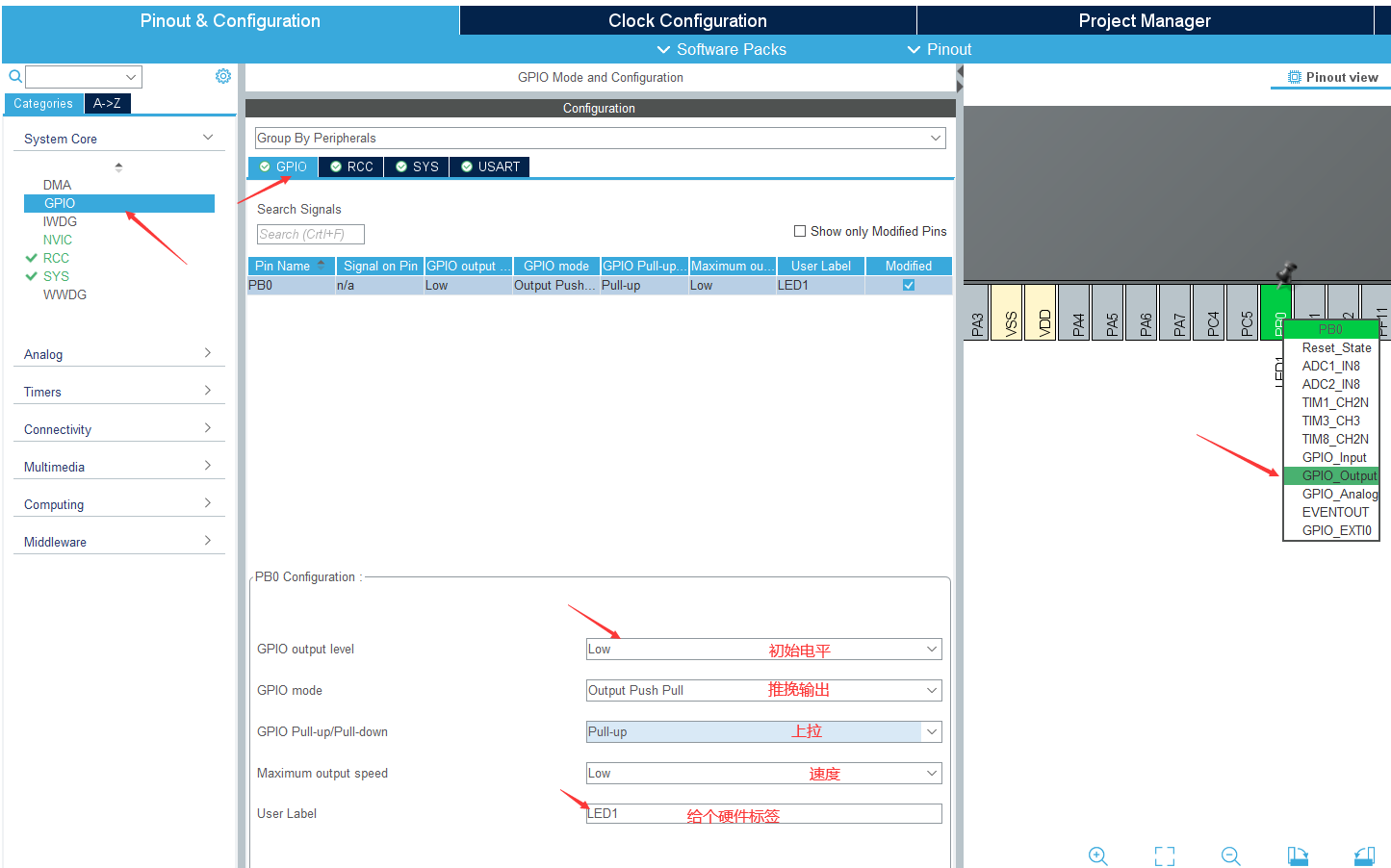

• 配置LED

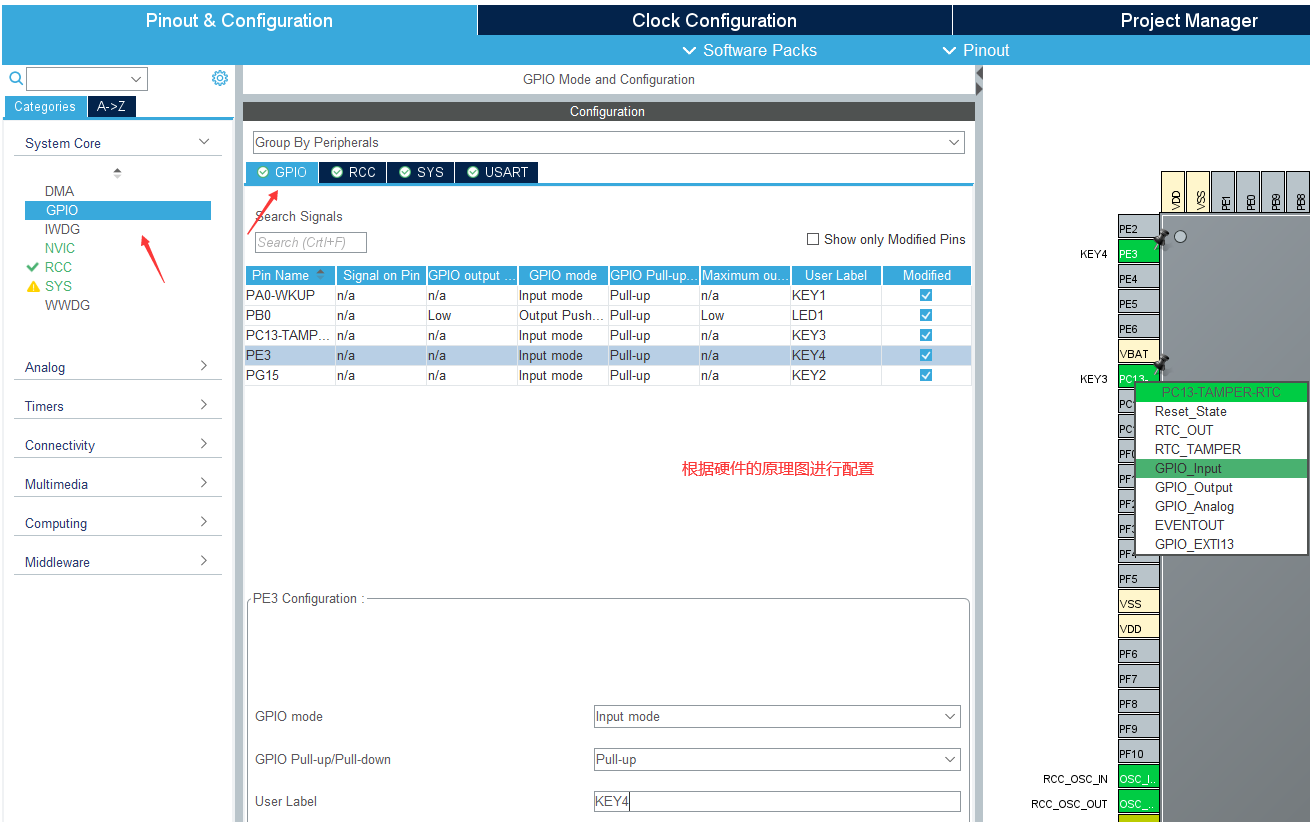

• 配置按键gpio

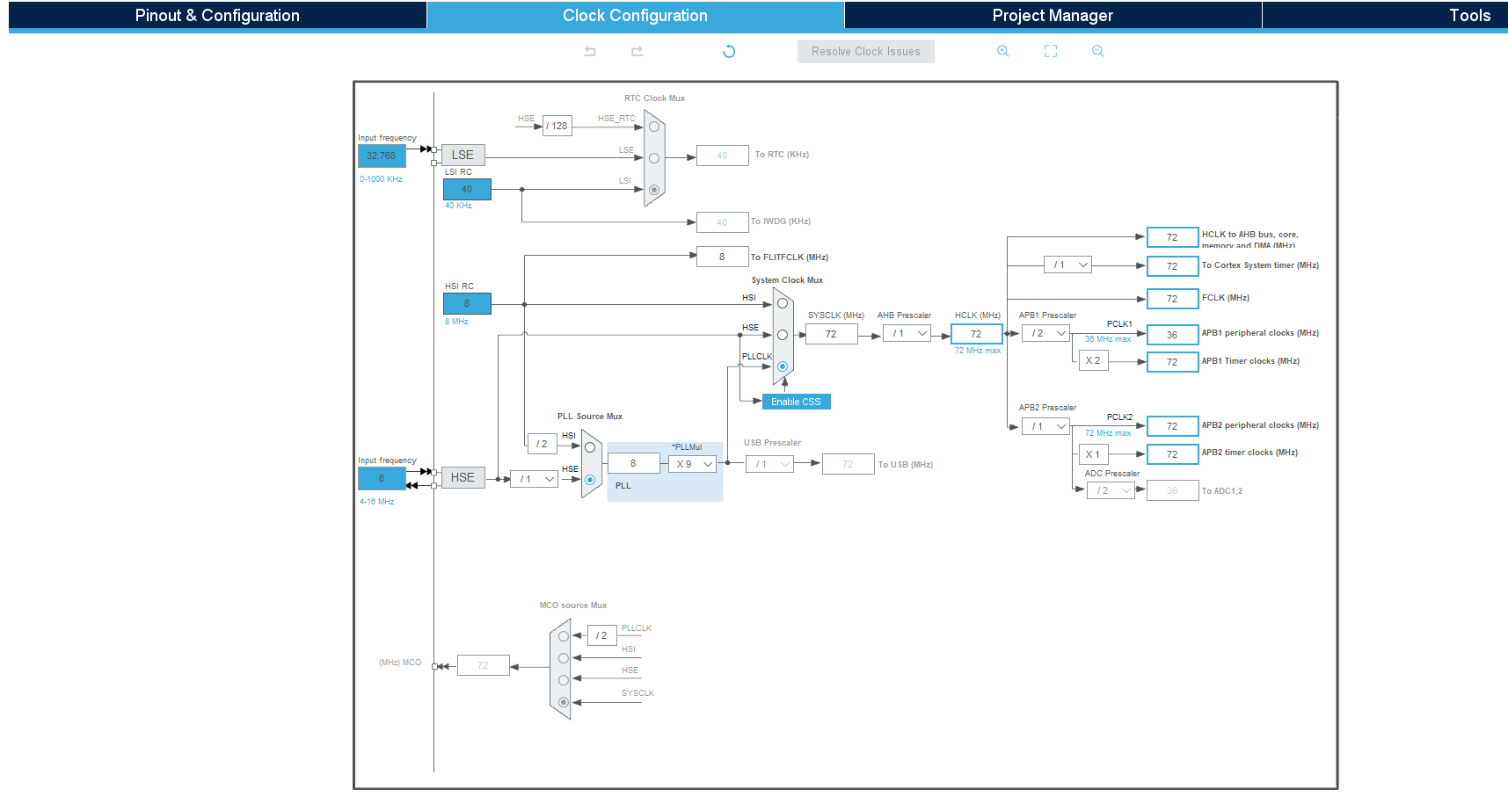

• 时钟界面选项卡：

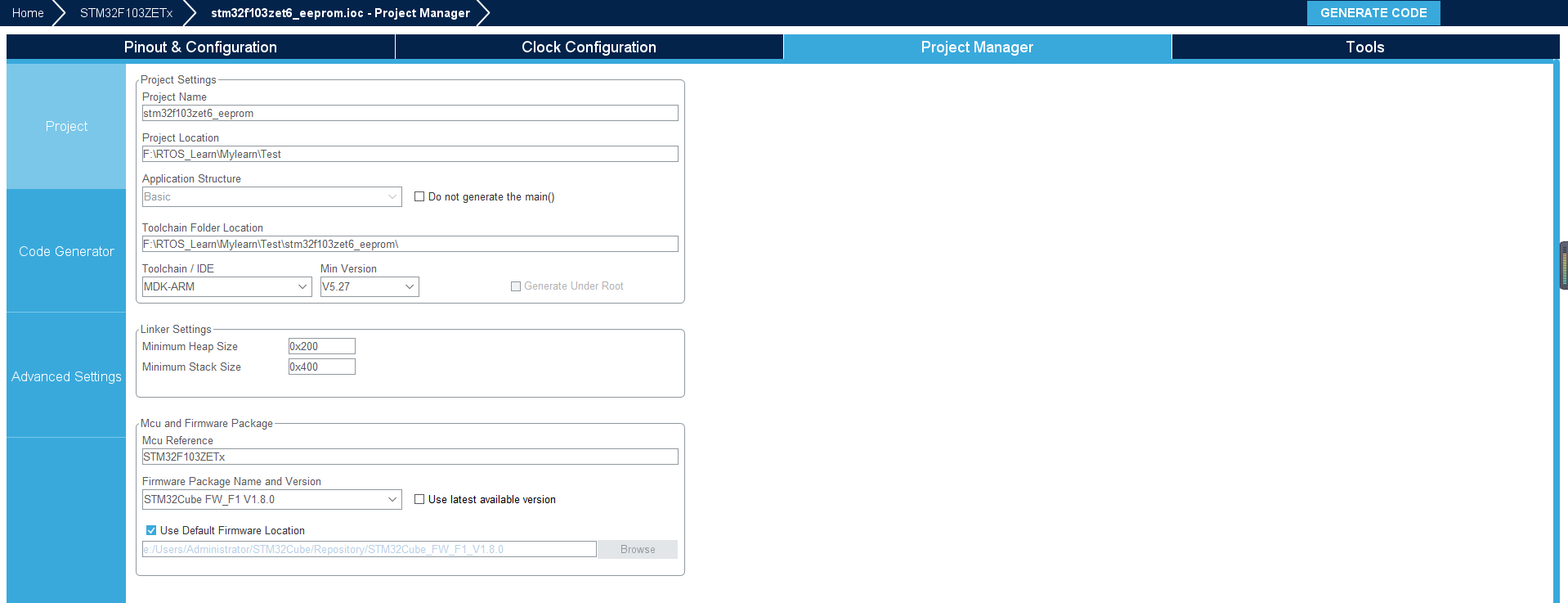

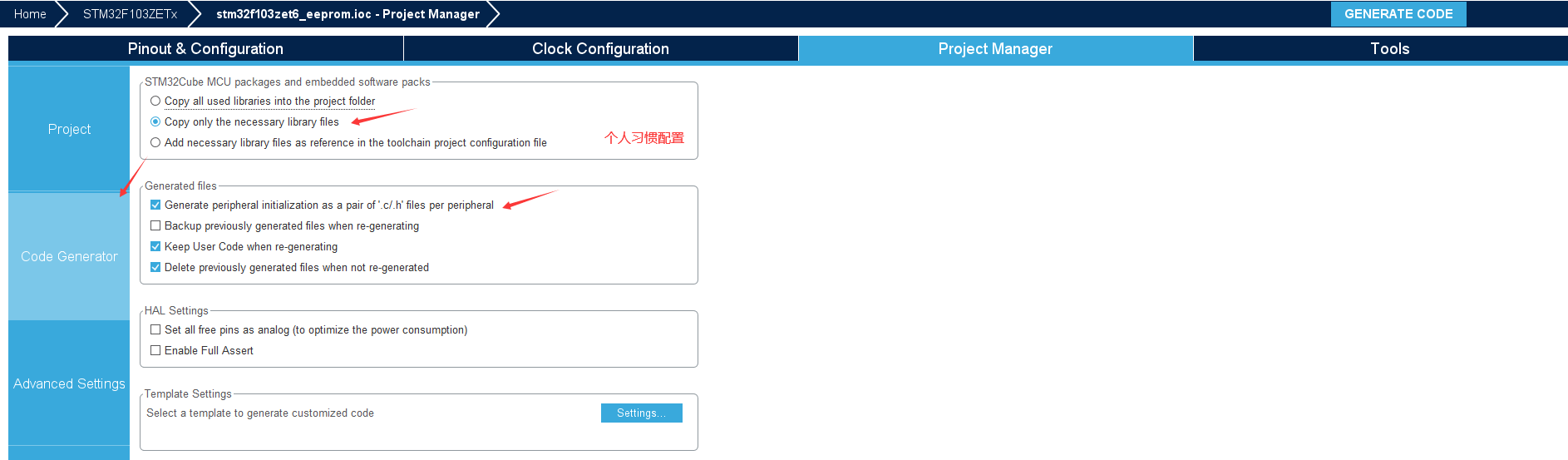

• 工程选项卡：

点击右上角的的生成代码：

使用keil打开工程，编译工程，一切都是ok

编写代码实现需求

开始编写代码，首先要把串口的打印映射好，使用下面的代码片段可用正常使用printf打印

int fputc( int ch, FILE *f )
{
	USART_TypeDef* USARTx = USART1;
	while ((USARTx->SR & (1<<7)) == 0);
	USARTx->DR = ch;
	return ch;
}

接下来创建一个key.c和key.h简单粗暴的写一些代码。其中key.c的代码如下：

#include "key.h"
#include <stdio.h>

uint8_t key_even_flag = 0;  // 定义一个按键标志

/**********************************************************************
 * 函数名称： key_poll
 * 功能描述： 按键轮询检测
 * 输入参数： 无
 * 输出参数： 无
 * 返 回 值： 无
 ***********************************************************************/
void key_poll(void)
{
	if(key_even_flag == 0)
	{
		if(HAL_GPIO_ReadPin(KEY1_GPIO_Port, KEY1_Pin) == 0)
		{
			key_even_flag = 1; // 按键1
			HAL_Delay(500);    // 简单延迟
		}
		else if(HAL_GPIO_ReadPin(KEY2_GPIO_Port, KEY2_Pin) == 0)
		{
			key_even_flag = 2; // 按键2
			HAL_Delay(500);    // 简单延迟
		}
		else if(HAL_GPIO_ReadPin(KEY3_GPIO_Port, KEY3_Pin) == 0)
		{
			key_even_flag = 3; // 按键3
			HAL_Delay(500);    // 简单延迟
		}
		else if(HAL_GPIO_ReadPin(KEY4_GPIO_Port, KEY4_Pin) == 0)
		{
			key_even_flag = 4; // 按键4
			HAL_Delay(500);    // 简单延迟
		}
	}
	return ;
}

/**********************************************************************
 * 函数名称： key_test
 * 功能描述： 按键测试函数
 * 输入参数： 无
 * 输出参数： 无
 * 返 回 值： 无
 ***********************************************************************/
void key_test(void)
{
	if(key_even_flag == 1)
	{
		printf("the key1 down\r\n");
		key_even_flag = 0;
	}
	else if(key_even_flag == 2)
	{
		printf("the key2 down\r\n");
		key_even_flag = 0;
	}
	else if(key_even_flag == 3)
	{
		printf("the key3 down\r\n");
		key_even_flag = 0;
	}
	else if(key_even_flag == 4)
	{
		printf("the key4 down\r\n");
		key_even_flag = 0;
	}
}

key.h的内容如下：

#ifndef __KEY_H__
#define __KEY_H__

#ifdef __cplusplus
extern "C" {
#endif

/* Includes ------------------------------------------------------------------*/
#include "main.h"

void key_poll(void);
void key_test(void);


#ifdef __cplusplus
}
#endif
#endif /*__ GPIO_H__ */

在main函数中简单进行测试一下

  while (1)
  {
    /* USER CODE END WHILE */

    /* USER CODE BEGIN 3 */
	key_poll();
    key_test();
  }

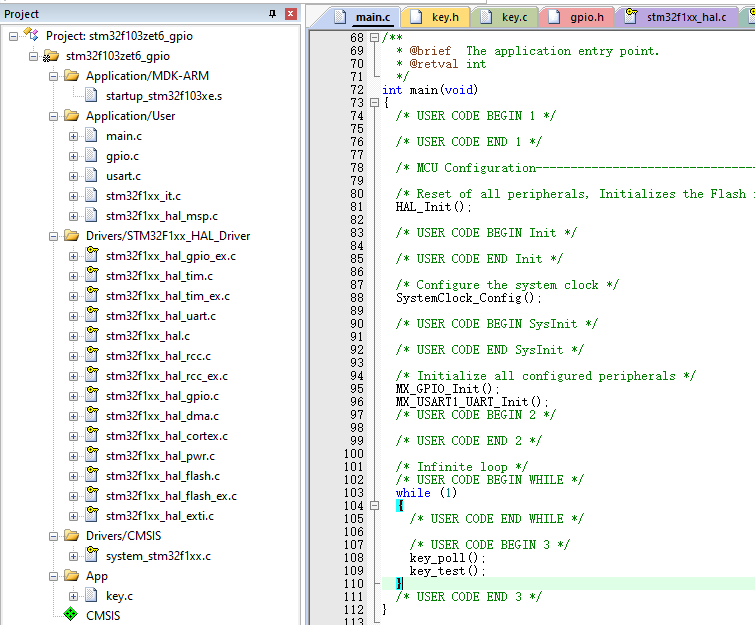

main.c中的编写的代码片段

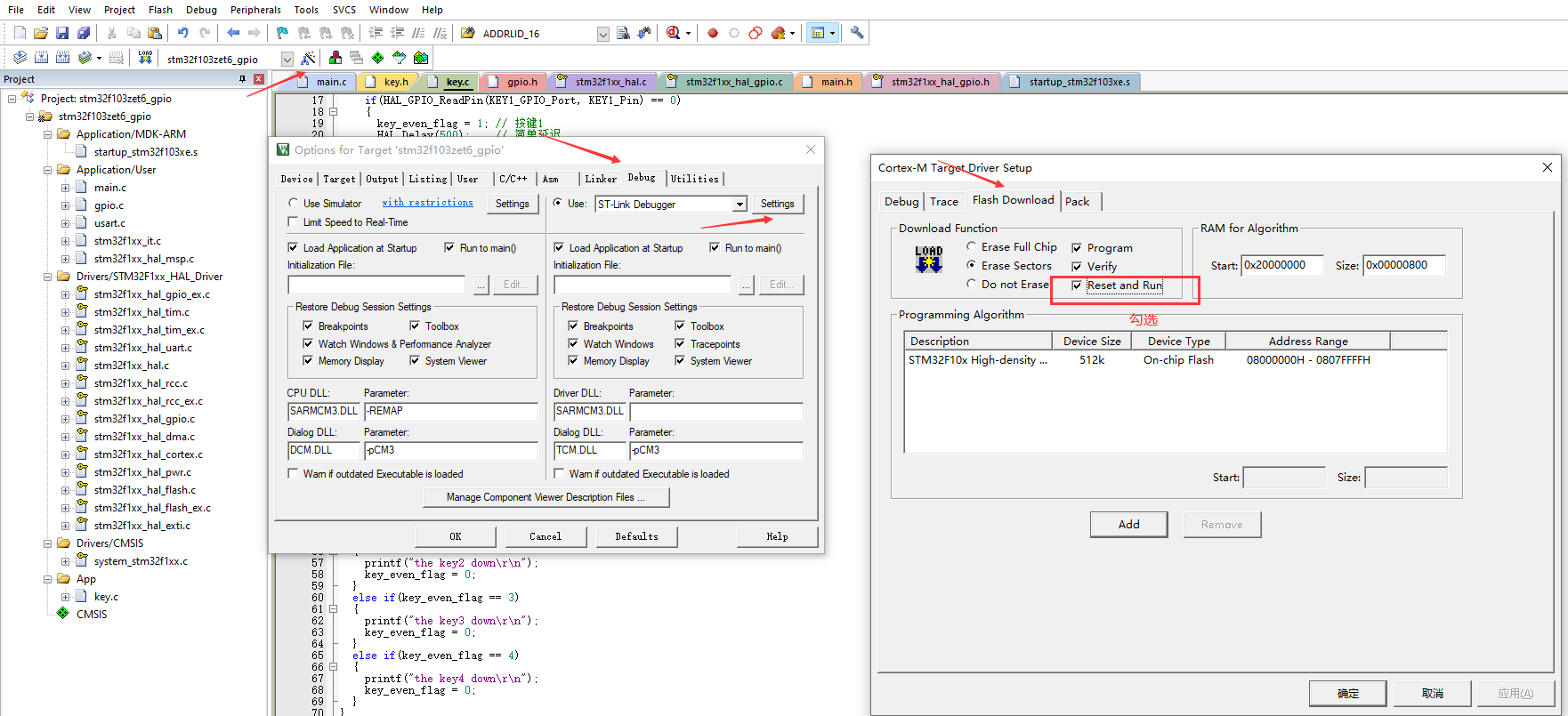

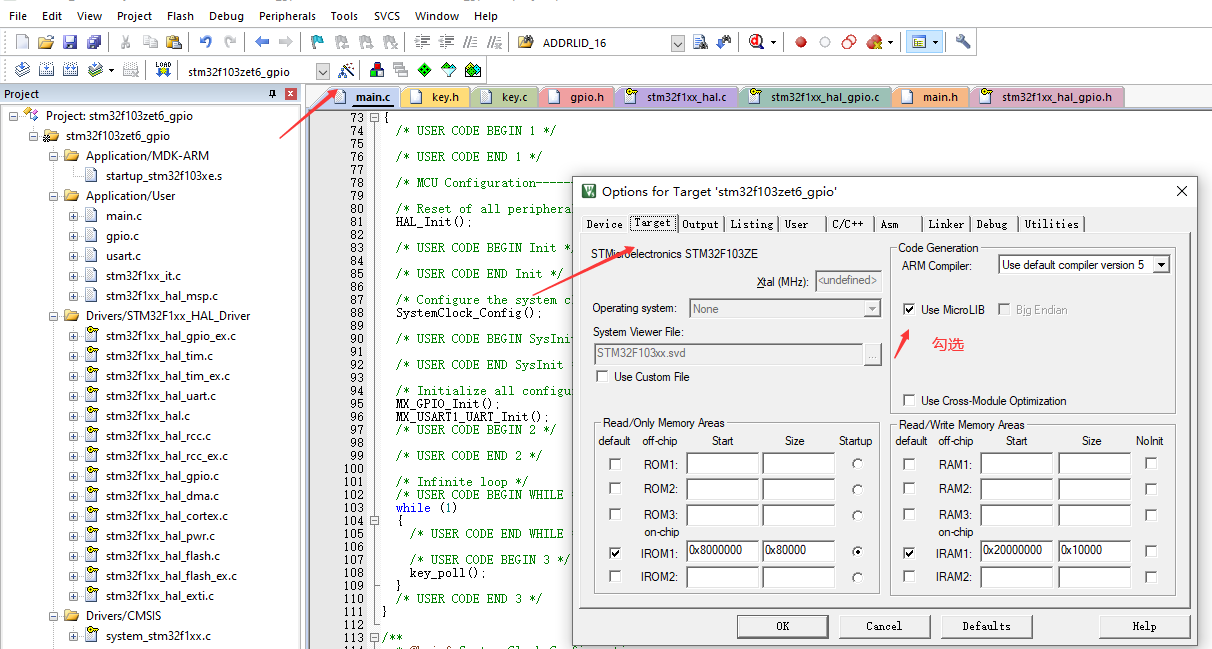

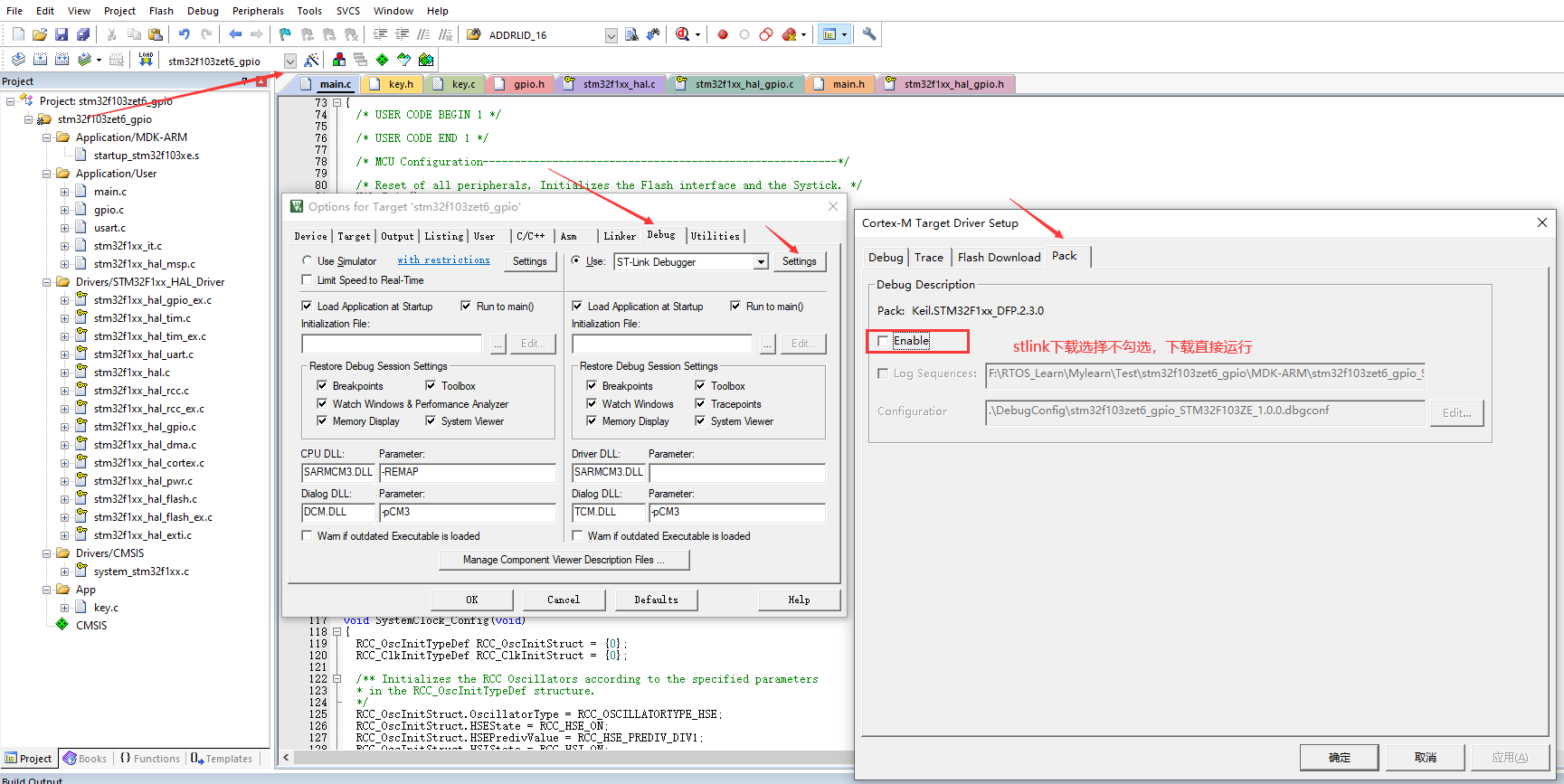

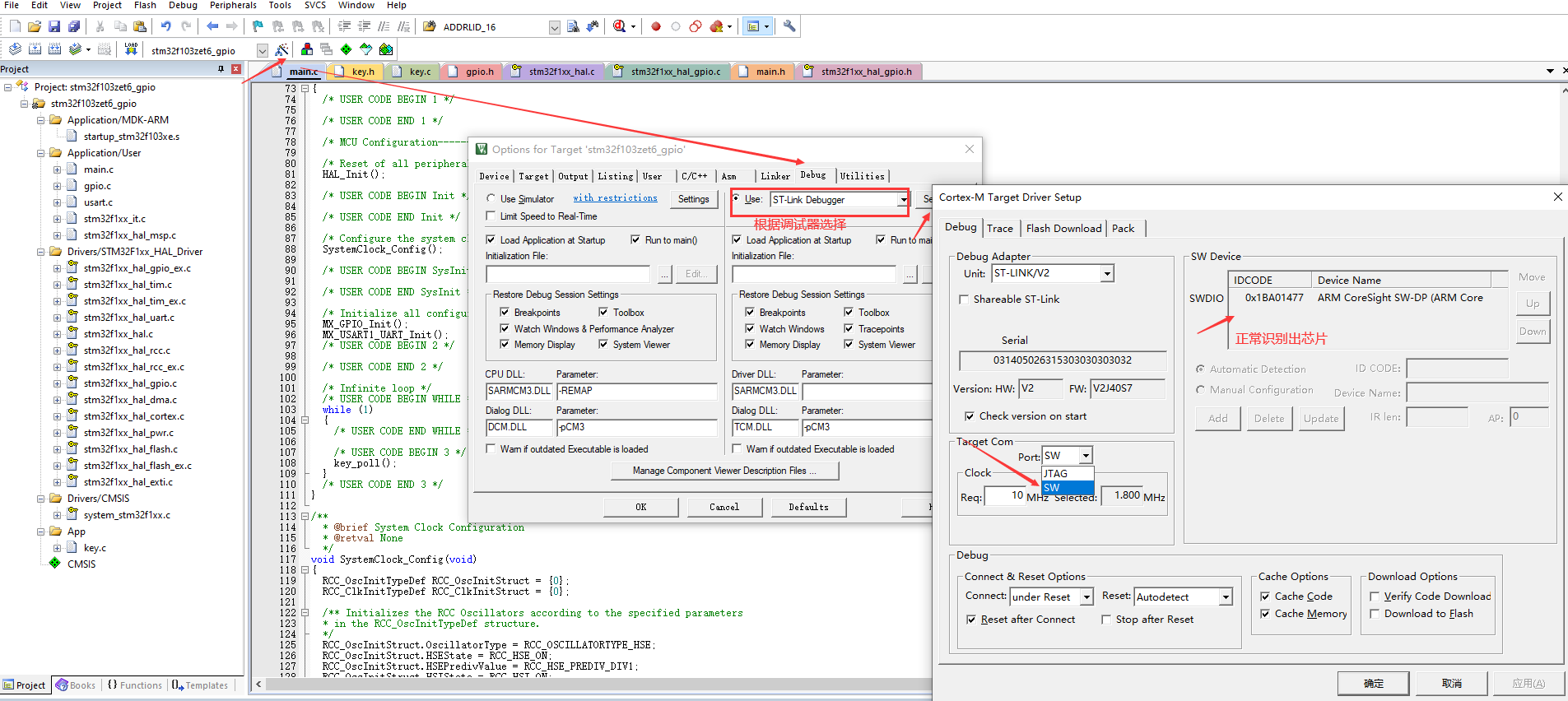

接下来简单的对工程配置一下

实验现象

可以看到我在按下板子上的按键时都能正常输出打印信息，表明此次实验成功，使用简单直观的代码可以实现我们的小需求，对于一些实时性要求不高的场合可以考虑使用。

本文中使用的测试工程

https://download.csdn.net/download/weixin_44317448/88203801
