前言

DAC代表数字到模拟转换器，顾名思义，它将数字信号转换为模拟形式。介绍一些在STM32中工作的基本DAC。我将使用带有CubeIDE的STM32F103rct6

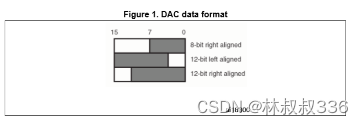

如下图所示，DAC接受三种整数格式的数据：8位（数据保持寄存器的LS字节）、12位右对齐（数据保持寄存器的12位LS位）和12位左对齐（数据保持寄存器的12位MS位）。在本教程中，我将使用 12 位右对齐数据格式。

这里主要讲生成正弦波。

本文代码文件

---

一、cubemx配置

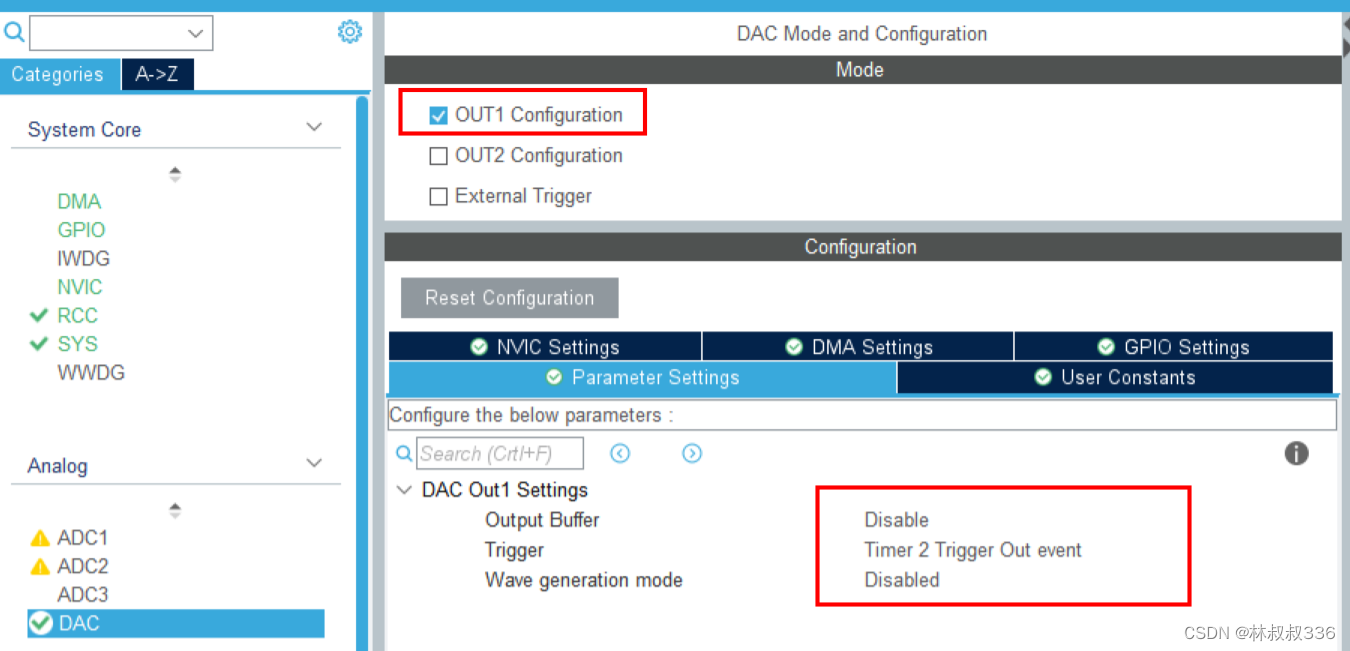

打开以后触发方式我们选择使用定时器来触发，这样不用cpu参与

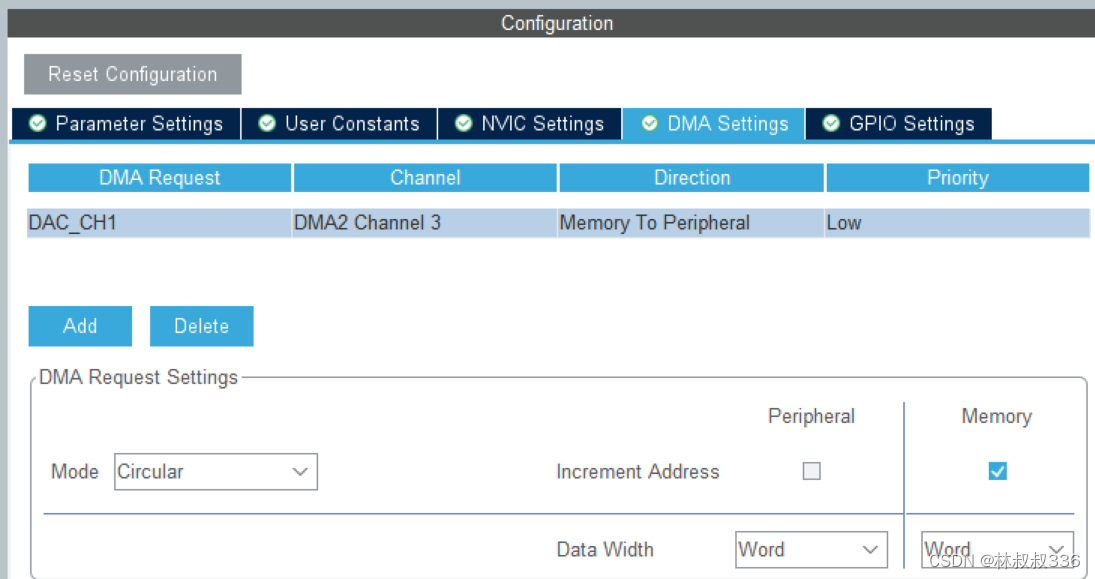

我们还需要开启dma，dma要是循环模式而且大小要选择为word

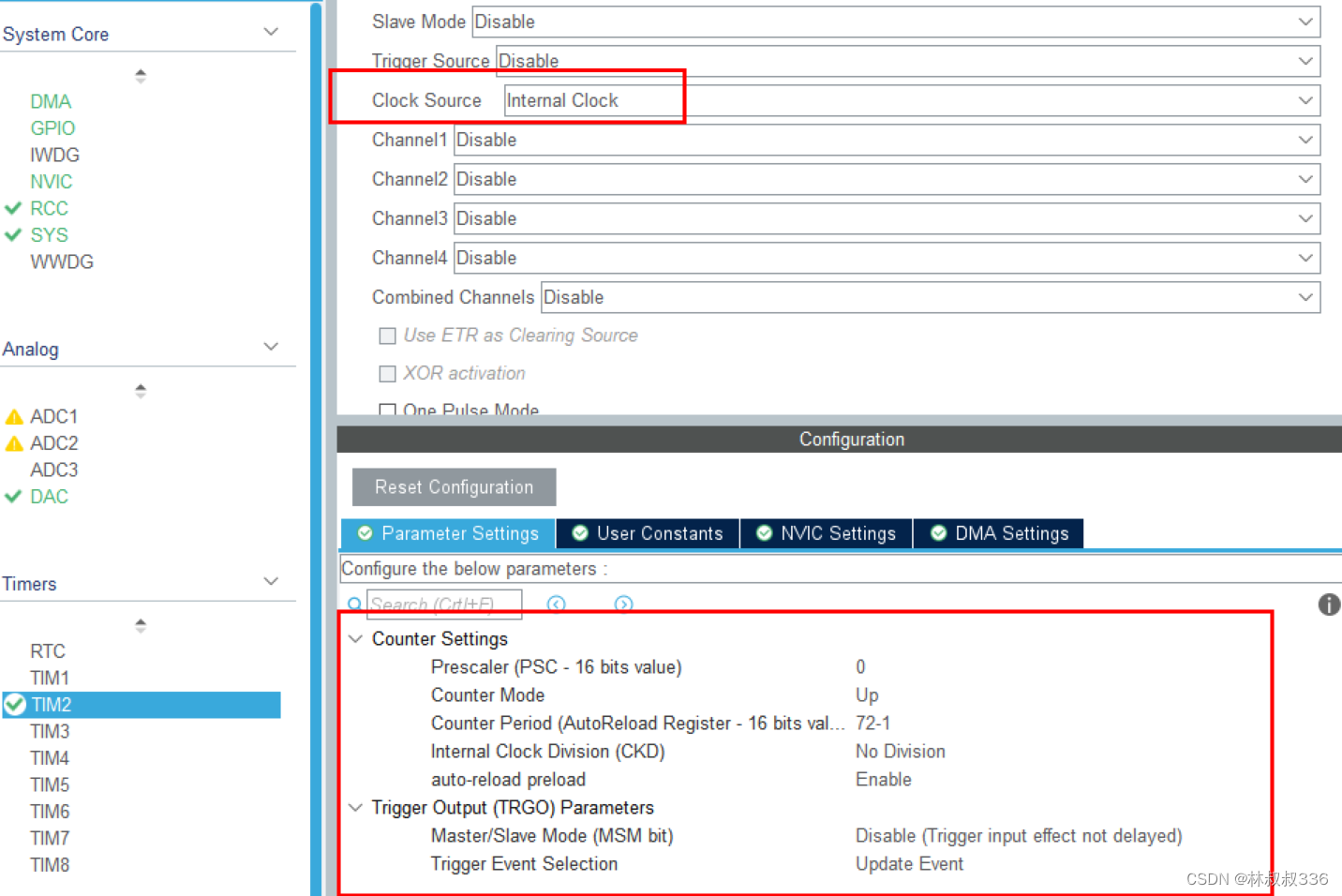

定时器的配置，定时器不需要开启中断哈！

在我的例子中，计时器 2 时钟是 72MHz，这就是将自动重装载的值设定为72-1。时钟将除以该值，得到总共 1 MHz 的频率。这是TIMER 2现在的频率。正弦波频率还取决于我们要采集的样本数量。我稍后会解释这一点。

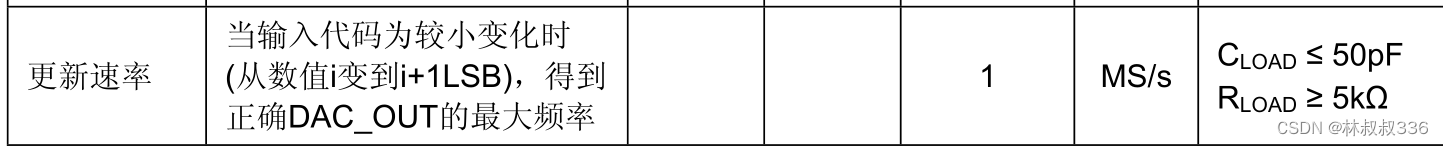

1M是DAC的最大更新速度，DAC从一个电压变成另外一个电压最大速度为1M，也就是1us。

但是可以超频

二、代码编写

1.变量和函数

uint32_t sine_val[100];

#define PI 3.1415926

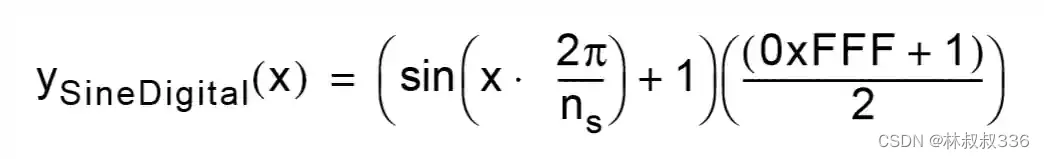

void calcsin ()
{
	for (int i=0; i<100; i++)
	{
		sine_val[i] = ((sin(i*2*PI/100) + 1)*(4096/2));
	}
}

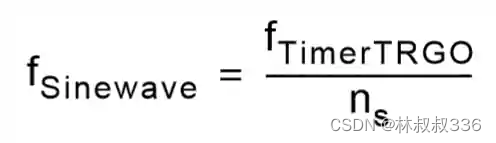

我们案例中的计时器频率是 1000000Hz，我们在这里采集 100 个样本。因此，正弦波的频率将为 1000000/100 = 1 KHz。

2.主函数

	HAL_TIM_Base_Start(&htim2);
	calcsin();
	HAL_DAC_Start_DMA(&hdac, DAC1_CHANNEL_1, sine_val, 100, DAC_ALIGN_12B_R);

---

三、频率修改函数

__HAL_TIM_SET_PRESCALER()
__HAL_TIM_SET_PRESCALER(&htim2, 72-1);

该宏用于设置定时器的预分频值。该值定义了计数器时钟的频率。计数器时钟频率（CK_CNT）等于时钟频率（fCK_PSC）除以预分频器加1的值（PSC[15:0] + 1）。

__HAL_TIM_SET_AUTORELOAD();
__HAL_TIM_SET_AUTORELOAD(&htim2, 1000-1);

该宏用于设置定时器的自动重装载值。在向上计数模式中，当计数器值等于该值时，定时器会产生一个更新事件并重新开始计数。

---
