一、写在前面

        蓝桥杯嵌入式组，比赛用国信长天STM32G431开发板（2021新版），搭配CubeMX和Keil开发，推荐用HAL库orLL库开发。

        本文是我在赛前总结的一些点，供参考。

        这里是一些我做过的题目，均使用LL库开发：

二、题解的代码

        第11届 嵌入式组第一题（ADC+计时的题）：

https://pan.baidu.com/s/1XkTFiivHrST4MSxt9mH_TA?pwd=bn7z

bn7z

        第11届 嵌入式组第二题（TIM+ADC+占空比控制的题）：

https://pan.baidu.com/s/18pt1qQZY6KN4Voo9XhVlCA?pwd=129w

129w

三、问答

       Q：HAL库还是LL库?

        A：因为LL库代码运行效率更高，LL的操作函数也更多，比如LL的GPIO操作就比GPIO的方式多一些。LL未来必然取代HAL库，所以蓝桥杯比赛中我选择的是LL库，也是未来以后的学习。

        Q：蓝桥杯的基础知识在哪里看？

        A：建议顺手买一本官方的《嵌入式设计与开发实训指导书》（也可以找找电子资料），跟着指导书走一遍。这个比赛要适当背一些内容，如如何配置引脚，LL的常用函数，如何初始化LCD，如何写USART接收中断等等。

四、一些常见BUG

        Q：ADC读取没有数值

        A：  1.确定下有没有校准ADC

                2.确定下有没有使能ADC

                3.如果1、2都检查过，再试下把CubeMX里时钟树的HCLK从170Mhz改成85Mhz，然后重新编译打开。

五、一些复习内容和Tips：

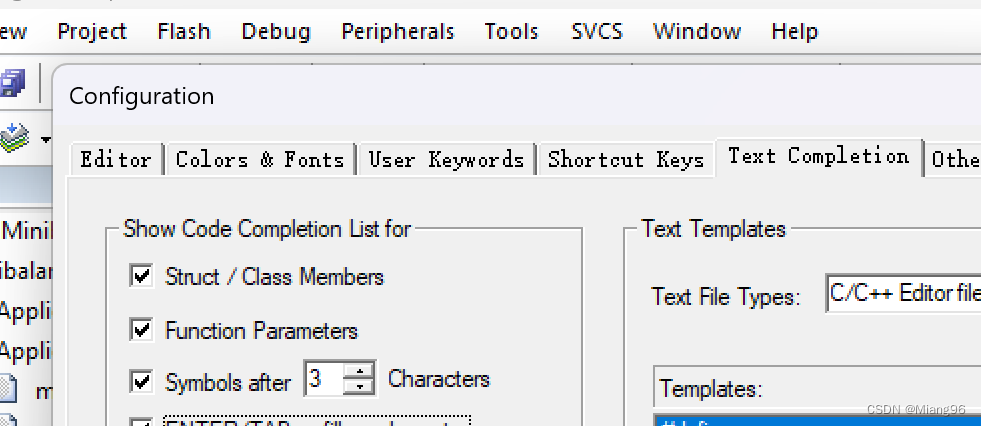

        1.Keil 添加代码自动补全：

        Edit->Configura->Text Compleme 勾选Enter/Tab as ..... ,然后点击ok，不要点x，这样才算配置成功。

        2.变量命名

        main.c程序中的变量前缀加uc （user code)，头文件和子程序里的变量前缀加us（user subcode），以区分不同的变量，让变量匹配和补全的时候更明确，方便自己找。

        3.Systick中断

        Systick每1ms中断一次。

        用LL库时，需要在main函数里加入LL_SYSTICK_EnableIT()，才能启动Systick中断。

        在main里定义ucMs ， ucSec，ucMin，用于记录时间。在xxx_it.c的Systick_Handler()中断更新它们的数值。

//1.使能定时中断
LL_SYSTICK_EnableIT();

//2.这函数在 xxxx_it.c里
void SysTick_Handler(void)
{
  /* USER CODE BEGIN SysTick_IRQn 0 */

  /* USER CODE END SysTick_IRQn 0 */

  /* USER CODE BEGIN SysTick_IRQn 1 */
    ucTms++;
	if(ucMs==1000){
		ucTms=0;
		ucSec++;
	}
    if(ucSec==60){
        ucSec=0;
        ucMin++;
    }
  /* USER CODE END SysTick_IRQn 1 */
}

        5.LCD显示

        用LCD时，需要将LCD的初始化代码放在GPIO的初始化之后，不然无法成功初始化。

MX_GPIO_Init();
...
LCD_Init();
LCD_Clear(Black);
...

        在LCD某一行显示数据的方式是：

LCD_SetTextColor("White");//设置字体颜色
LCD_SetBackColor("Black");//设置背景颜色
uint8_t uclcd[21];
sprintf((Char*)uclcd,"     ");//你要显示的内容，要#include "stdio.h"
LCD_DisplayStringLine(Line1,ucLcd);//选择行Line1~Line19

        6.USART

       串口通信 一般是主动发送+被动接收，所以发送时直接发，接收数据前开启接收中断。

        发送时，一般提前封装一个发送函数，用于调用发送长串数据。另外还可以重定义fputc，就可以使用print向发送数据。

        接收时，要提前打开接收中断，LL_USART_EnableIT_RXNE(USART1); ,并在xxx_it.c的USART1_Handler()中添加接收代码。

        各个代码如下：

//1.设置发送和接收的数组，记录数据长度
uint8_t ucRcv[20],ucTx[20];//接收存储数组
uint8_t ucNum; //接收的个数

//2.接收中断

//开启接收中断
LL_USART_EnableIT_RXNE(USART1);//在main里写，使能接收中断

//在xx_it.c的USART1_IRQHandler()中添加
if(LL_USART_IsActiveFlag_RXNE(USART1)==1)
    ucRcv[ucNum++] = LL_USART_ReceiveData8(USART1);    //存储的数据会存在数组ucRcv中


//3.发送数据

//在usart.c里写，之后调用该function实现发送
void USART1_Transmit(uint8_t *pData,uint8_t size){
    uint8_t i;
    for(i=0;i<size;i++){
        while(LL_USART_IsActiveFlag_TXE(USART1)==0){}    //判断发送寄存器是空的
        LL_USART_TransmitData8(USART1,*pData++);        //发送8bit数据
    }
}

//print重定向，之后可以用print来发送数据
int fputc(int ch,FILE *f){
    USART1_Transmit((uint8_t*)&ch,1);
    return ch;
}

        I2C

        I2C的底层代码在i2c.c和i2c.h中写好了，添加到路径即可。

        我们要做的是写24C02以及MCP407（编程可调电阻）的读写函数。在i2c.h和i2c.c中添加以下代码：

//在i2c.h中声明这两个函数
void MEM_Read(unsigned char* p,unsigned char Addr,unsigned char num);
void MEM_Write(unsigned char* p,unsigned char Addr,unsigned char num);
void MCP_Write(usigned char val);
//在i2c.c中写函数内容
//MEM读数据
void MEM_Read(unsigned char* p,unsigned char Addr,unsigned char num){
    //在读取24C02前，要先向24C02发送命令和地址，收到回复后才可以开始读取24C02的数据
    I2C_Start();
    I2C_SendByte(0xa0);//24C02的写地址
    I2C_WatiAck();//等待Acknowledge信号

    I2C_SendByte(Addr);//Addr是要读取第几个Byte（1Byte=8bit）
    I2C_WaitAck();

    I2C_Start();
    I2C_SendByte(0xa1);//24C02的读地址
    I2C_WaitAck();

    while(num--){
        *p++=I2C_ReceiveByte();
        if(num)
            I2C_SendAck();    //如果要继续接收就发送一个应答
        else
            I2C_SendNotAck();//结束接收前，要发送一个非应答
    }
    I2C_Stop();
}
//MEM写数据
void MEM_Write(unsigned char* p,unsigned char Addr,unsigned char num){
    I2C_Start();
    I2C_SendByte(0xa0);
    I2C_WaitAck();

    I2C_SendByte(Addr);
    I2C_WateAck();

    while(num--){
        I2C_SendByte(*p++);
        I2C_WaitAck();
    }
    I2C_Stop();
    LL_Delay(500);    //指导书上写的  这段要加一个延迟500ms，不知道是什么原因；
}
//MCP可变电阻器写数据
void MCP_Write(usigned char val){
    I2C_Start();
    I2C_SendByte(0x5e);
    I2C_WaitAck();

    I2C_SendByte(val);
    I2C_WaitAck();
    I2C_Stop();
}

        ADC

        ADC1的IN5接R38，IN11接MCP407；ADC2的IN15接R37

        ADC在使用前要先校准，等待校准完成后，使能ADC。开始ADC转换时，要等待转换完成，才可以读取ADC数据。具体代码如下：

//ADC1校准代码 ，ADC2校准代码一样
LL_ADC_StartCalibration(ADC1,LL_ADC_SINGLE_ENDED);
while(LL_ADC_IsCalibrationOnGoin(ADC1));
LL_ADC_Enable(ADC1);

//ADC1读取两个通道
LL_ADC_REG_StartConversion(ADC1);
while(LL_ADC_IsActiveFlga_EOC(ADC1)==0);
data[1] = LL_ADC_REG_ReadConversionData12(ADC1);

LL_ADC_REG_StartConversion(ADC1);
while(LL_ADC_IsActiveFlga_EOC(ADC1)==0);
data[2] = LL_ADC_REG_ReadConversionData12(ADC1);

TIM定时器

1、TIM1本次用于输出，使用的CH1N通道（注意不是CH1），对应PA7，如下图，

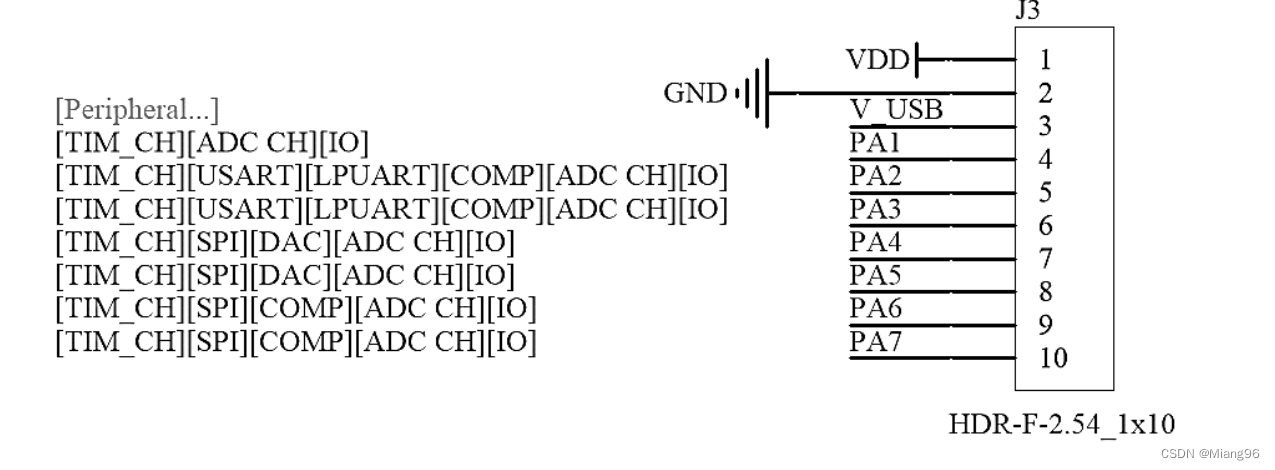

图 PA7在J3排针上

        在配置TIM1的CH1N时要勾选Automatic Output State的“Enable”：

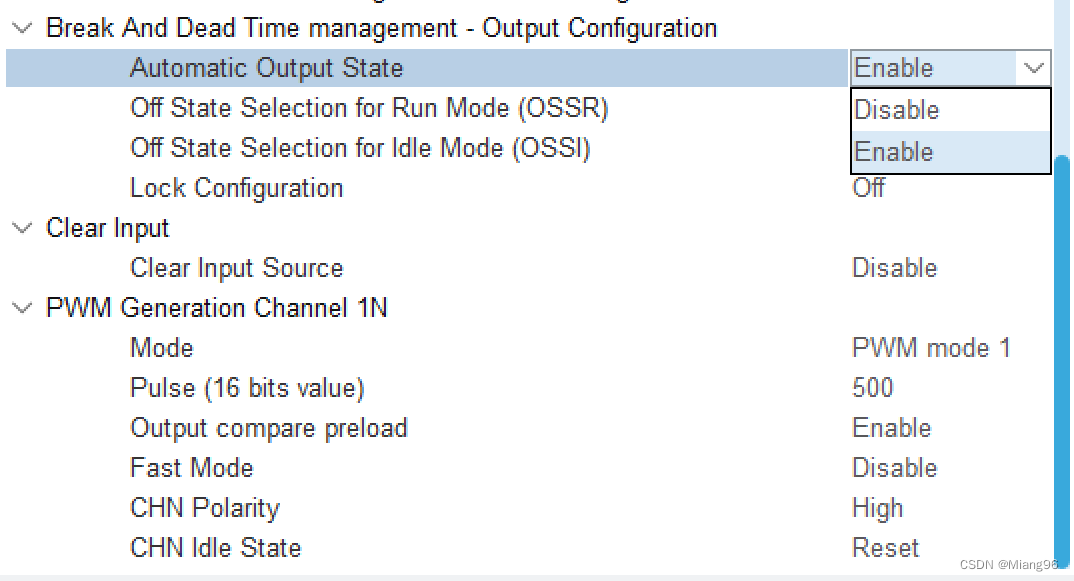

图 勾选Automatic Output State

2、TIM2本次用于输入，使用的是CH1和CH2，两个通道默认使用的是PA5，要重新选择为PA15，对应板子上的555输出：

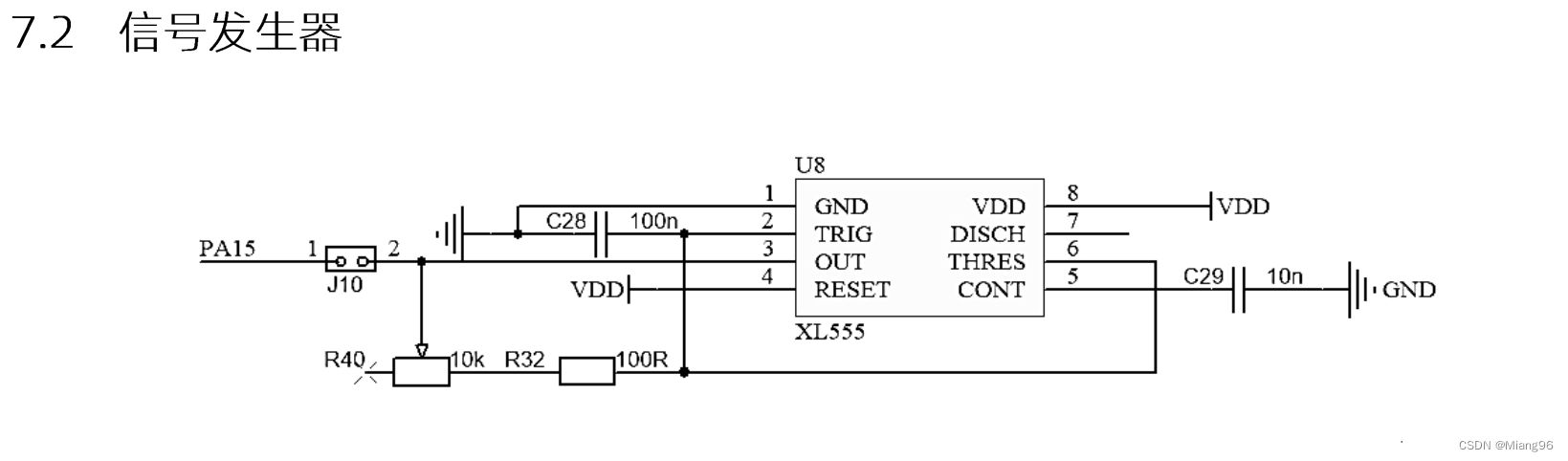

图 PA15对应着U8的555输出

        在配置TM2的CH1和CH2时，CH2要选择 Polarity Selection ：“Falling Edge”

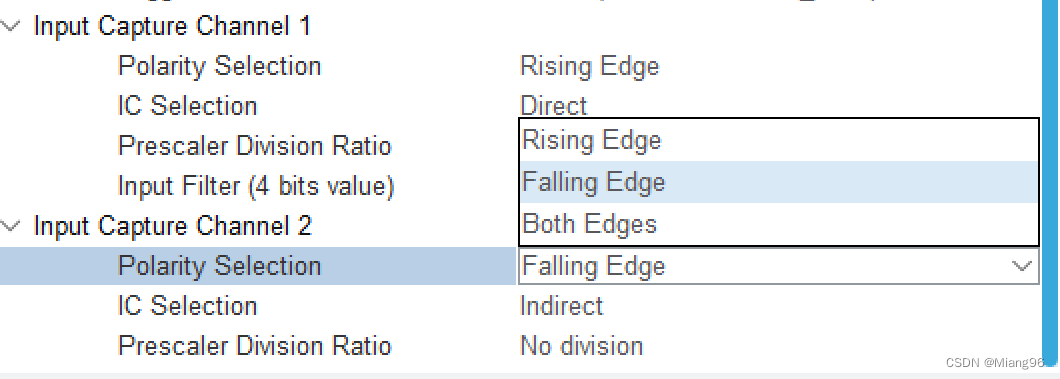

 图 CH2选择Falling Edge

3、TIM3本次用于输出，使用的是CH1通道，对应着PA6，也在J3排针上，就在PA7上方。

4、使用之前，要使能TIM。

//建议：把这两行代码放在MX_TIM1_Init()里
LL_TIM_CC_EnableChannel(TIM1,LL_TIM_CHANNEL_CH1N);//使能TIM1的CH1N
LL_TIM_EnableCounter(TIM1)    ;//允许TIM1
//...TIM2，TIM3也是类似的，用了什么通道、什么定时器，就写哪个的初始化，然后放到对应的定时器函数里

5.常用的TIM函数

LL_TIM_SetAutoReload(TIM1,value); //设置TIM1计数的值
LL_TIM_OC_SetCompareCH1(TIM1,value);//设置TIM1的通道1的比较值
LL_TIM_IC_GetCaptureCH1(TIM2)+1;//获取TIM2的通道1的捕获数值，1000000/捕获的值=频率
LL_TIM_IC_GetCaptureCH2(TIM2)+1;//获取TIM2的通道2的捕获数值，捕获的值等于周期（us）
