前言

在上一节 10-4 Skywalking介绍，二进制与docker部署Skywalking，Skywalking收集Java博客案例，Skywalking面板介绍 我们介绍的Skywalking组件，部署和java博客案例等。

这一节继续扩展数据收集案例。将部署基于Java开发的一种持续集成工具Jenkins，和高性能的HTTP和反向代理web服务器Nginx，并在Skywalking对两个应用实现全链路追踪。

IP	名称	应用
192.168.100.201	Skywalking服务器	Skywalking-OAP, Skywalking-UI
192.168.100.204	Jenkins服务器	Java JDK 11, Tomcat 9, Jenkins 2.361, Skywalking-Java-Agent
192.168.100.205	Nginx服务器	OpenResty 1.21(带Lua模块的Nginx), Skywalking-Nginx-Lua-Agent

---

Jenkins案例

安装Jenkins

安装 Java JDK 11 版本

yum install -y java-11-openjdk

安装 Tomcat 9.0.68 版本

wget --no-check-certificate https://dlcdn.apache.org/tomcat/tomcat-9/v9.0.68/bin/apache-tomcat-9.0.68.tar.gz

tar zxvf apache-tomcat-9.0.68.tar.gz
mkdir /apps
mv apache-tomcat-9.0.68 /apps

下载 Jenkins 2.361.3 版本

curl -LO https://get.jenkins.io/war-stable/2.361.3/jenkins.war

mv jenkins.war /apps/apache-tomcat-9.0.68/webapps/

安装Skywalking-Java-Agent

下载 apache-skywalking-java-agent-8.8.0 版本

wget https://archive.apache.org/dist/skywalking/java-agent/8.8.0/apache-skywalking-java-agent-8.8.0.tgz

tar zxvf apache-skywalking-java-agent-8.8.0.tgz
mv skywalking-agent/ /apps/

Tomcat的配置文件，在java启动时，加载javaagent：

vim +125 /apps/apache-tomcat-9.0.68/bin/catalina.sh

125 CATALINA_OPTS="$CATALINA_OPTS -javaagent:/apps/skywalking-agent/skywalking-agent.jar"
126 export CATALINA_OPTS

Agent的配置文件，与Skywalking关联：

vim /apps/skywalking-agent/config/agent.config

# 项目名称
18 agent.namespace=${SW_AGENT_NAMESPACE:my_project}
# 服务名称
21 agent.service_name=${SW_AGENT_NAME:my_project_jenkins}
# skywalking地址
93 collector.backend_service=${SW_AGENT_COLLECTOR_BACKEND_SERVICES:192.168.100.201:11800}

启动tomcat和agent，停用防火墙，监听端口为8080：

nohup /apps/apache-tomcat-9.0.68/bin/catalina.sh run &>>/root/catalina.log &

sudo systemctl disable --now firewalld.service

netstat -lntp | grep java
tcp6       0      0 127.0.0.1:8005          :::*                    LISTEN      1540/java
tcp6       0      0 :::8080                 :::*                    LISTEN      1540/java

开机自启动tomcat，一定要nohup后台运行，否则开不了机。

echo "nohup /apps/apache-tomcat-9.0.68/bin/catalina.sh run &>>/root/catalina.log &" >> /etc/rc.local
chmod +x /etc/rc.d/rc.local

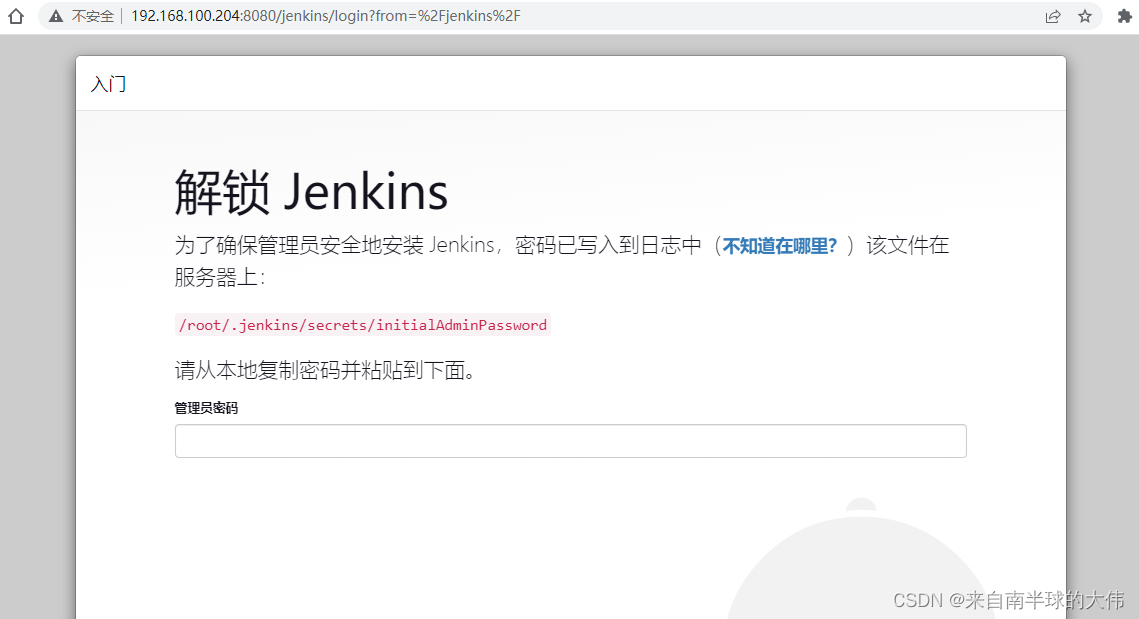

访问 http://192.168.100.204:8080/jenkins/ 进入初始化页面，按提示粘贴密码：

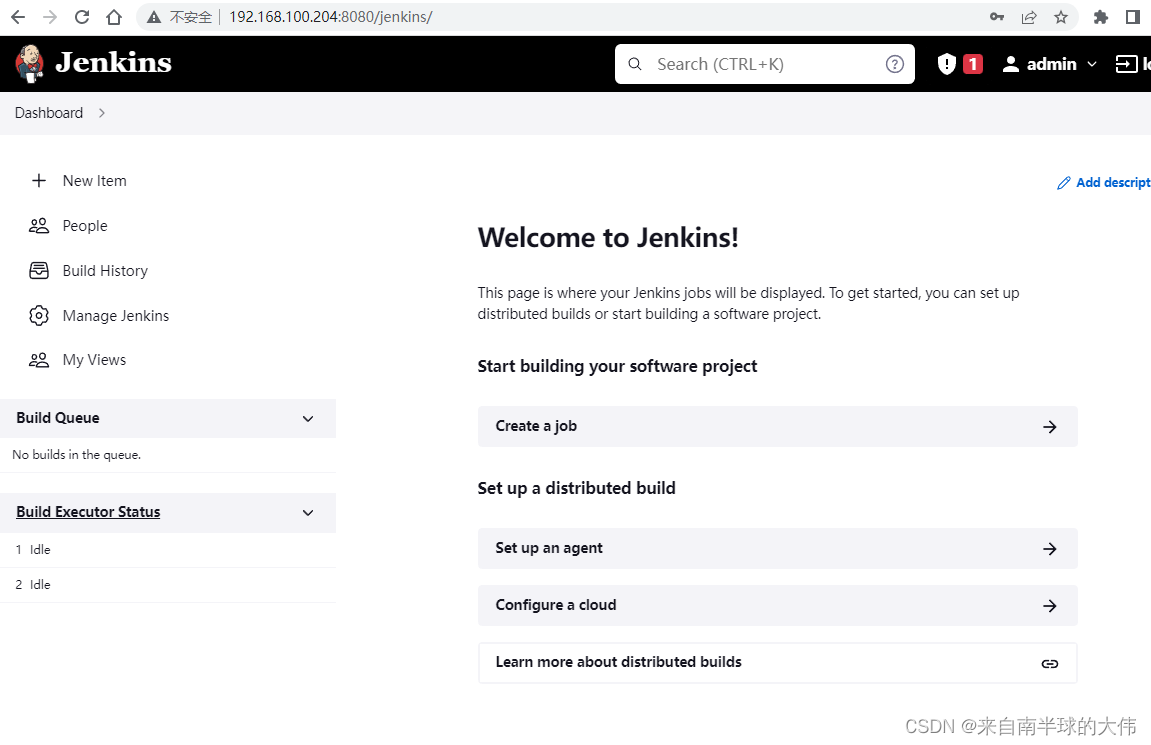

初始化完毕，进入Jenkins主页面：

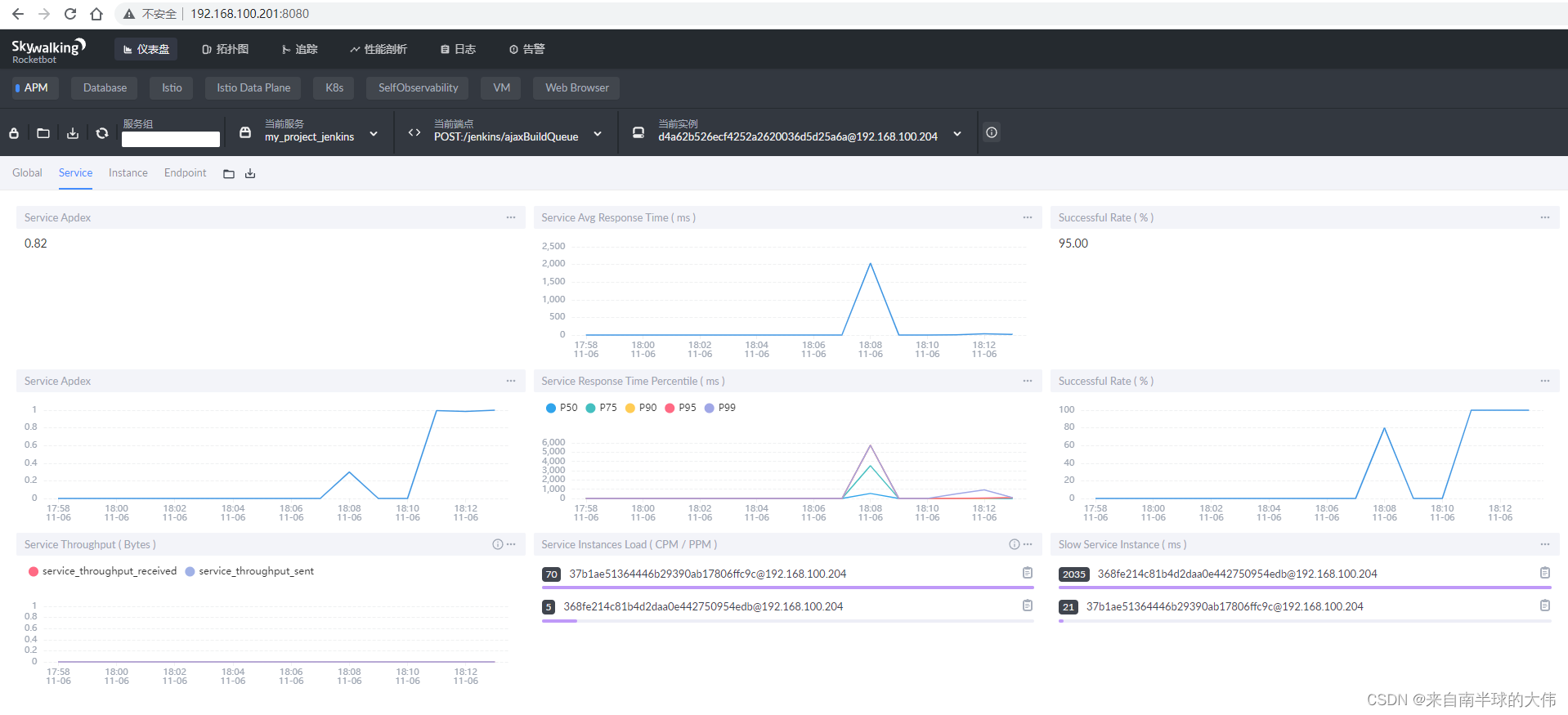

在Skywalking服务器追踪到Jenkins网站的链路数据：

Nginx案例

SkyWalking Nginx Agent只为Nginx提供了由Nginx LUA模块驱动的本机跟踪功能。Nginx不自带LUA模块，可以编译安装或者使用openresty。

OpenResty是一个基于 Nginx 与 Lua 的高性能 Web 平台，其内部集成了大量精良的 Lua 库、第三方模块以及大多数的依赖项。

OpenResty官网
https://openresty.org/

安装OpenResty

配置相关yum源：

# 添加openresty的repo源
wget https://openresty.org/package/centos/openresty.repo
mv openresty.repo /etc/yum.repos.d/

# 更新yum索引:
sudo yum check-update

在线安装openresty，监听端口为80：

# 使用yum安装openresty
sudo yum install -y openresty

# 使用systemctl管理服务
sudo systemctl enable --now openresty.service
sudo systemctl status openresty.service

netstat -ltnp | grep nginx
tcp        0      0 0.0.0.0:80              0.0.0.0:*               LISTEN      1649/nginx: master

sudo systemctl disable --now firewalld.service

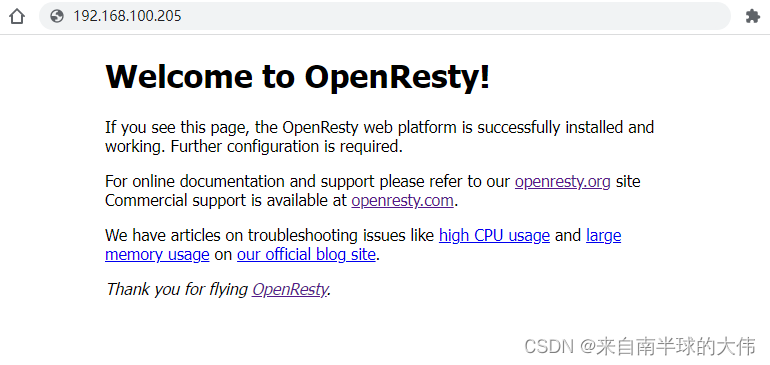

访问 http://192.168.100.205 进入欢迎页面：

安装Skywalking-Nginx-Lua

skywalking-nginx-lua是nginx的agent，基本由lua语言编写，所以需要nginx有lua模块。

wget https://github.com/apache/skywalking-nginx-lua/archive/refs/tags/v0.6.0.tar.gz

tar zxvf v0.6.0.tar.gz
mkdir /apps
mv skywalking-nginx-lua-0.6.0 /apps

Nginx主配置文件，通过systemctl status openresty.service找到路径：

vim /usr/local/openresty/nginx/conf/nginx.conf

http {
	# 在http里添加子配置文件路径
    include /apps/openresty/*.conf
    ...

}

Nginx子配置文件，可参考github。配置内容较多，关注有中文注释的行数：

SkyWalking Nginx Agent配置文件说明
https://github.com/apache/skywalking-nginx-lua

vim /apps/openresty/mysite.conf

##### 指定skywalking的lua包路径 #####
lua_package_path "/apps/skywalking-nginx-lua-0.6.0/lib/?.lua;;";

# Buffer represents the register inform and the queue of the finished segment
lua_shared_dict tracing_buffer 100m;

# Init is the timer setter and keeper
# Setup an infinite loop timer to do register and trace report.
init_worker_by_lua_block {
    local metadata_buffer = ngx.shared.tracing_buffer

    -- Set service name
    ##### 在skywalking显示的服务名 #####
    metadata_buffer:set('serviceName', 'my_project_nginx')
    -- Instance means the number of Nginx deployment, does not mean the worker instances
    ##### 在skywalking显示的实例名 #####
    metadata_buffer:set('serviceInstanceName', 'nginx_node1')
    -- type 'boolean', mark the entrySpan include host/domain
    metadata_buffer:set('includeHostInEntrySpan', false)
    -- set ignoreSuffix, If the operation name(HTTP URI) of the entry span includes suffixes in this set, this segment would be ignored. Multiple values should be separated by a comma(',').
    -- require("skywalking.util").set_ignore_suffix(".jpg,.jpeg,.js,.css,.png,.bmp,.gif,.ico,.mp3,.mp4,.svg")

    -- set random seed
    require("skywalking.util").set_randomseed()
    ##### 关联skywalking客户端IP与端口，注意是12800，不是11900 #####
    require("skywalking.client"):startBackendTimer("http://192.168.100.201:12800")

    -- If there is a bug of this `tablepool` implementation, we can
    -- disable it in this way
    -- require("skywalking.util").disable_tablepool()

    skywalking_tracer = require("skywalking.tracer")
}

server {
    listen 80;
    ##### nginx监听域名 #####
    server_name www.mysite.com;
    ##### nginx监听路径 #####
    location /jenkins {
        default_type text/html;

        rewrite_by_lua_block {
            ------------------------------------------------------
            -- NOTICE, this should be changed manually
            -- This variable represents the upstream logic address
            -- Please set them as service logic name or DNS name
            --
            -- Currently, we can not have the upstream real network address
            ------------------------------------------------------
            ##### skywalking追踪的服务 #####
            skywalking_tracer:start("www.mysite.com")
            -- If you want correlation custom data to the downstream service
            -- skywalking_tracer:start("upstream service", {custom = "custom_value"})
        }

		##### nginx代理路径，这里设成jenkins服务器  #####
        proxy_pass http://192.168.100.204:8080/jenkins;

        body_filter_by_lua_block {
            if ngx.arg[2] then
                skywalking_tracer:finish()
            end
        }

        log_by_lua_block {
            skywalking_tracer:prepareForReport()
        }
    }
}

测试nginx配置语法和使用，重启openresty服务：

sudo /usr/local/openresty/nginx/sbin/nginx -t
nginx: the configuration file /usr/local/openresty/nginx/conf/nginx.conf syntax is ok
nginx: configuration file /usr/local/openresty/nginx/conf/nginx.conf test is successful

sudo systemctl restart openresty.service

全链路追踪

Windows电脑上修改hosts文件，192.168.100.205 为Nginx服务器：

C:\Windows\System32\drivers\etc

192.168.100.205 www.mysite.com

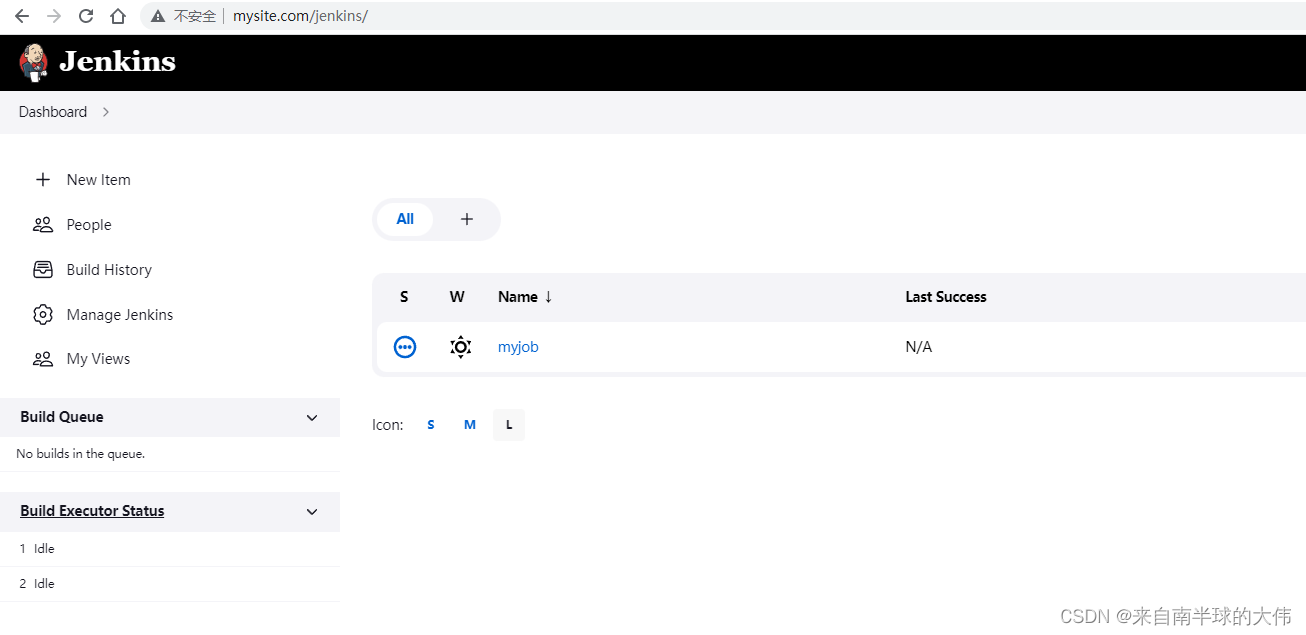

访问 www.mysite.com/jenkins 重新进入jenkins管理页面：

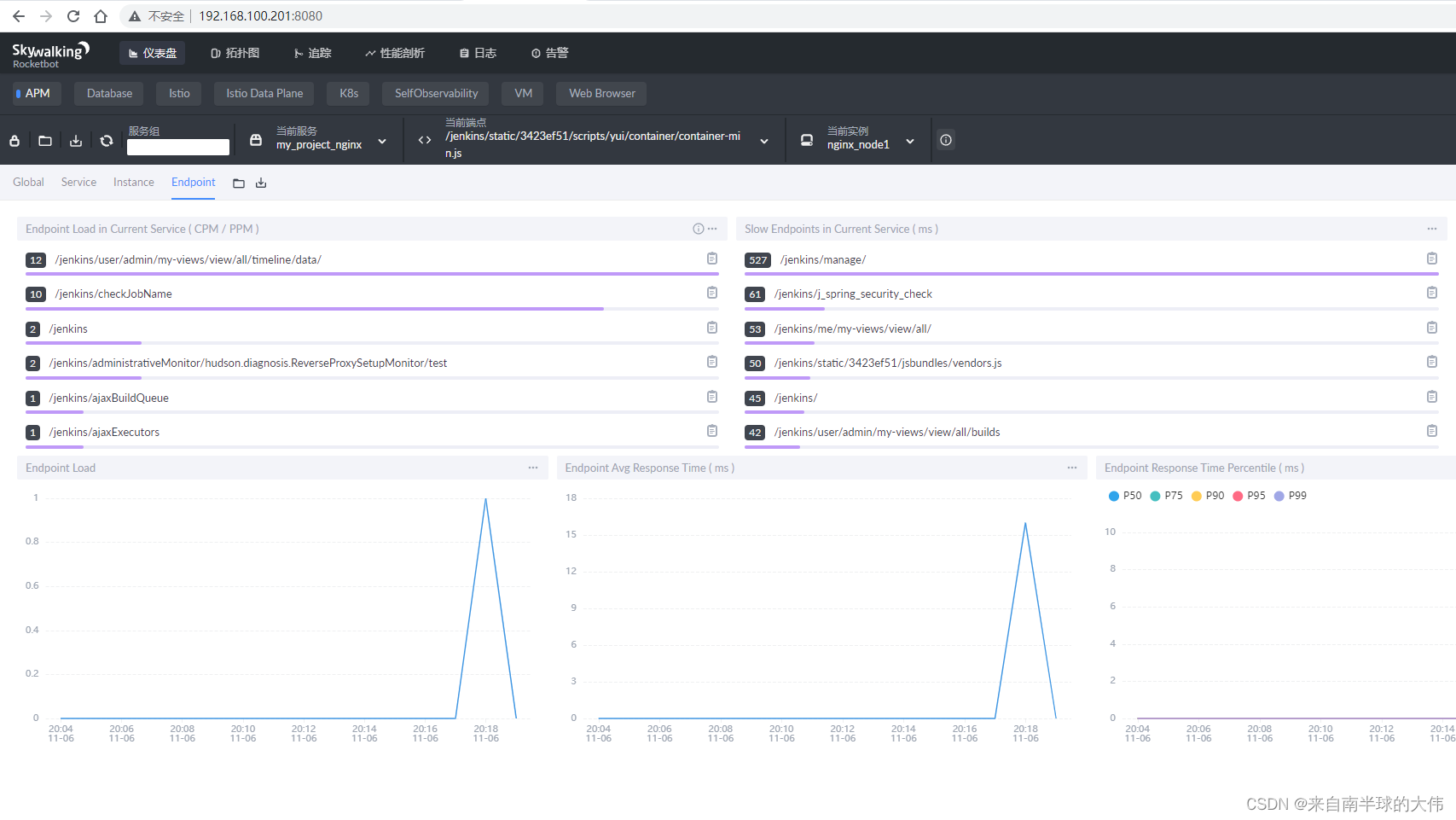

在Skywalking服务器追踪到Nginx和Jenkins两个应用的链路情况：

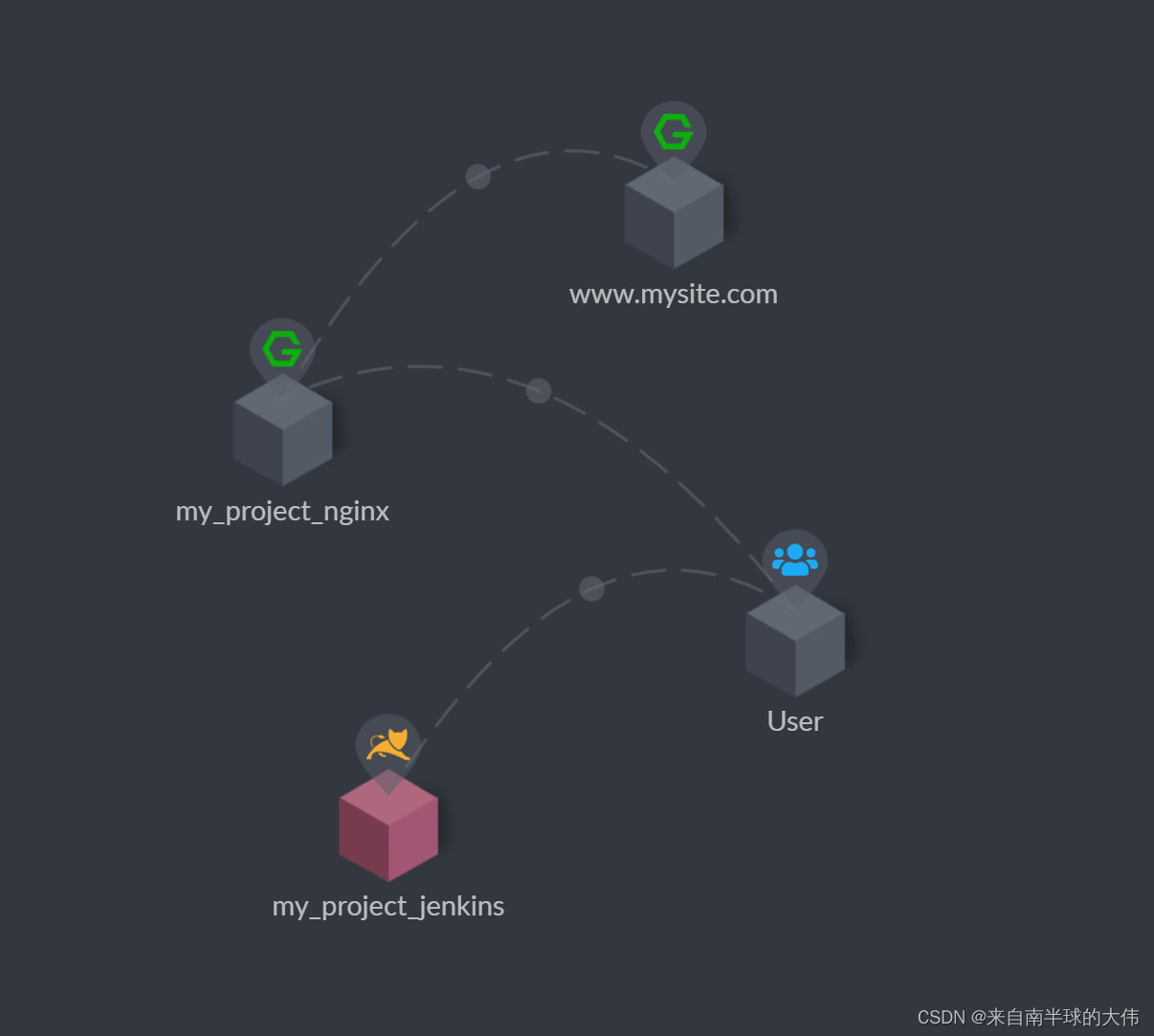

Nginx和Jenkins的拓步图：用户请求Nginx会转发到www.mysite.com，mysite对应jenkins，直接被Skywalking追踪：
