Qt之QTreeView与MVC设计模式
QtreeView是ui中最常用的控件，Qt中QTreeWidget比QTreeView更简单，但没有QTreeView那么灵活（QTreeWidget封装的和MFC的CTreeCtrl很类似，没有MVC的特点）。
1. QStandardItemModel在QTreeView中的使用
使用QTreeView的对应模型是 QStandardItemModel，这个是Qt对应ui界面最有用的模型，它可以用于树形控件、列表控件、表格控件等等和条目有关的控件。 QStandardItemModel用于列表和表格控件还是很好理解的，但是用于树形控件就有点难以理解了，实际上，在树形控件中， QStandardItemModel也挺简单的。
首先要做的当然是新建一个model对象，可以使用成员变量或者局部变量。成员变量好处是，使用这个model时不用调用函数和进行类型转换，但如果在model销毁时没有对成员变量进行操作就可能发生不可预料的错误。
下面演示局部变量的做法：
QStandardItemModel * model = new QStandardItemModel ( ui -> treeView_Pro );
QStandardItemModel的父级最好定义，因为这样可以不用你自己销毁，Qt的智能指针机制是非常方便的。 在这里定义了一个它关联的树形控件作为它的父级。
注意：如果这个模型有许多控件公用，那么它的父级最好是这些控件的父级窗口，因为，Qt的父级机制是“老爹死儿子必须先死”，如果控件A和控件B都同时使用模型1,而建立模型1时定义了模型1的控件A为其父级，那么如果控件A销毁时，模型1也会被一起同归于尽，而这时控件B就会发生不可预料的错误了。
1.1 表头添加
表头添加使用 setHorizontalHeaderLabels 函数最为简单
model->setHorizontalHeaderLabels(QStringList()<<QStringLiteral("项目名")<<QStringLiteral("信息"));
上段代码将是添加两个表头，一个为项目名一个为信息，效果如下图：（已经 ui -> treeView_Pro -> setModel ( model ); ）
1.2 给树形视图添加条目
在模型添加好后，说说条目的添加。
QStandardItemModel有setItem函数，用于添加条目，由于这是一个树形控件，传统的树形控件只有最左边才能展开，除了左边的内容，右边的内容是没有展开能力的。添加树形控件的根条目可以使用 appendRow 函数， setItem也可以。
代码中 m_publicIconMap 是定义好的图标其在之前进行初始化，初始化代码如下：
m_publicIconMap[QStringLiteral("treeItem_Project")] =QIcon(QStringLiteral(":/treeItemIcon/res_treeItemIcon/Project.png"));
m_publicIconMap[QStringLiteral("treeItem_folder")] =QIcon(QStringLiteral(":/treeItemIcon/res_treeItemIcon/folder.png"));
m_publicIconMap[QStringLiteral("treeItem_folder-ansys")] =QIcon(QStringLiteral(":/treeItemIcon/res_treeItemIcon/folder-ansys.png"));
m_publicIconMap[QStringLiteral("treeItem_group")] =QIcon(QStringLiteral(":/treeItemIcon/res_treeItemIcon/group.png"));
m_publicIconMap[QStringLiteral("treeItem_channel")] =QIcon(QStringLiteral(":/treeItemIcon/res_treeItemIcon/channel.png"));
图标：
上段代码的运行效果如图：
下面给这个项目条目下添加一个子项目。
子项目的添加需要操作 QStandardItem ，既是上面代码创建的 itemProject 变量。
QStandardItem的appendRow和setChild方法等价于 QStandardItemModel的 appendRow和 setItem
QStandardItem* itemChild = new QStandardItem(m_publicIconMap[QStringLiteral("treeItem_folder")],QStringLiteral("文件夹1"));
itemProject->appendRow(itemChild);
//setChild效果同上
//itemProject->setChild(0,itemChild);
上面代码执行后给 itemProject 条目添加了一个行，这一行属于他的子条目，上代码运行效果如下图：
这样就可以随心所欲的添加了。但是第二列的信息怎么添加呢。
其实道理一样， QStandardItemModel 的 setItem和 QStandardItem的 setChild函数都有关于列的重载，具体看下面的代码：
QStandardItem* itemProject = new QStandardItem(m_publicIconMap[QStringLiteral("treeItem_Project")],QStringLiteral("项目"));
model->appendRow(itemProject);
model->setItem(0/*model->indexFromItem(itemProject).row()*/,1,new QStandardItem(QStringLiteral("项目信息说明")));
QStandardItem* itemChild = new QStandardItem(m_publicIconMap[QStringLiteral("treeItem_folder")],QStringLiteral("文件夹1"));
itemProject->appendRow(itemChild);
itemProject->setChild(0/*itemChild->index().row()*/,1,new QStandardItem(QStringLiteral("信息说明")));
效果：
使用 model->indexFromItem(itemProject).row()可以不用记得当前的条目是第几行。
对于复杂的目录生成见下面这段代码：
QStandardItem* itemProject = new QStandardItem(m_publicIconMap[QStringLiteral("treeItem_Project")],QStringLiteral("项目"));
model->appendRow(itemProject);
model->setItem(0/*model->indexFromItem(itemProject).row()*/,1,new QStandardItem(QStringLiteral("项目信息说明")));
QStandardItem* itemChild = new QStandardItem(m_publicIconMap[QStringLiteral("treeItem_folder")],QStringLiteral("文件夹1"));
itemProject->appendRow(itemChild);
itemProject->setChild(0/*itemChild->index().row()*/,1,new QStandardItem(QStringLiteral("信息说明")));
效果：
使用 model->indexFromItem(itemProject).row()可以不用记得当前的条目是第几行。
对于复杂的目录生成见下面这段代码：
QStandardItemModel* model = new QStandardItemModel(ui->treeView_Pro);
model->setHorizontalHeaderLabels(QStringList()<<QStringLiteral("项目名")<<QStringLiteral("信息"));
QStandardItem* itemProject = new QStandardItem(m_publicIconMap[QStringLiteral("treeItem_Project")],QStringLiteral("项目"));
model->appendRow(itemProject);
model->setItem(model->indexFromItem(itemProject).row(),1,new QStandardItem(QStringLiteral("项目信息说明")));
QStandardItem* itemFolder = new QStandardItem(m_publicIconMap[QStringLiteral("treeItem_folder")],QStringLiteral("文件夹1"));
itemProject->appendRow(itemFolder);
itemProject->setChild(itemFolder->index().row(),1,new QStandardItem(QStringLiteral("信息说明")));
itemFolder = new QStandardItem(m_publicIconMap[QStringLiteral("treeItem_folder")],QStringLiteral("文件夹2"));
itemProject->appendRow(itemFolder);
for(int i=0;i<5;++i){
QStandardItem* itemgroup = newQStandardItem(m_publicIconMap[QStringLiteral("treeItem_group")],QStringLiteral("组%1").arg(i+1));
itemFolder->appendRow(itemgroup);
for(int j=0;j<(i+1);++j){
QStandardItem* itemchannel = newQStandardItem(m_publicIconMap[QStringLiteral("treeItem_channel")],QStringLiteral("频道%1").arg(j+1));
itemgroup->appendRow(itemchannel);
itemgroup->setChild(itemchannel->index().row(),1,new QStandardItem(QStringLiteral("频道%1信息说明").arg(j+1)));
}
}
itemProject->setChild(itemFolder->index().row(),1,new QStandardItem(QStringLiteral("文件夹2信息说明")));
ui->treeView_Pro->setModel(model);

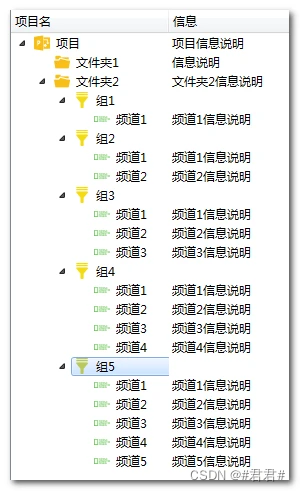

效果：
1.3 条目的其他操作
1.3.1 获取当前选中的条目
通过QTreeView函数 currentIndex ()可以获取当前选中条目的QModelIndex，QModelIndex可以看做是QStandardItem的数据封装，知道 QModelIndex就可以知道QStandardItem，通过QStandardItemModel的 itemFromIndex 函数即可得到QModelIndex对应的QStandardItem。
如：
QStandardItemModel * model = static_cast < QStandardItemModel *>( ui -> treeView -> model ());
QModelIndex currentIndex = ui -> treeView -> currentIndex ();
QStandardItem * currentItem = model -> itemFromIndex ( currentIndex );
这里编一个小程序获取当前选中的树形条目
代码如下：
void Widget::on_treeView_clicked(const QModelIndex &index)
{
QString str;
str += QStringLiteral("当前选中：%1\nrow:%2,column:%3\n").arg(index.data().toString())
.arg(index.row()).arg(index.column());
str += QStringLiteral("父级：%1\n").arg(index.parent().data().toString());
ui->label_realTime->setText(str);
}
on_treeView_clicked ( const QModelIndex & index )是树形控件项目点击的槽响应函数

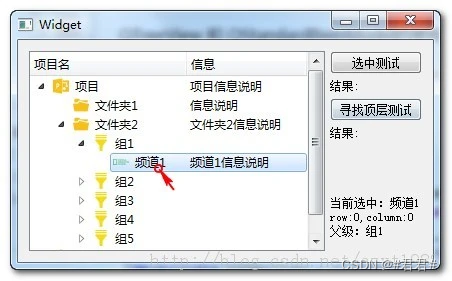

程序运行结果如下： 当点击频道1时，显示频道1，

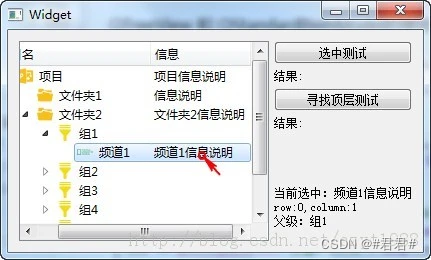

当点击旁边的信息说明时选中的是频道1旁边的信息说明条目
有时候，“频道1”和“频道1信息说明”是属于同一个条目，再选择“频道1信息说明”时，我们可能想得到的是旁边位于最左边的“频道1”，于是就涉及到兄弟节点的获取。
1.3.2 兄弟节点获取

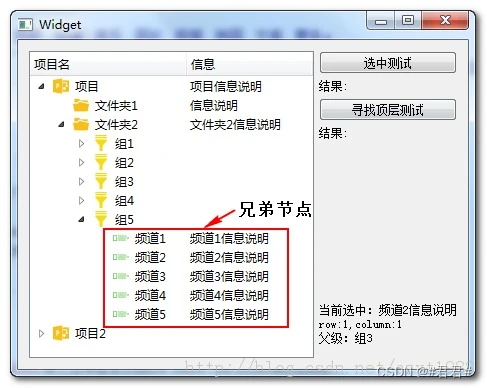

节点间无父子关系，有并列关系的就称为兄弟节点，如下图红框内的10个节点都属于兄弟节点。
最常用的兄弟节点获取是“左右”节点，例如点击“频道1”要知道频道1的信息，就需要获取“频道1”右边的兄弟节点“频道1信息说明”
QModelIndex QAbstractItemModel::sibling(int row, int column, const QModelIndex & index)
和
QModelIndex QModelIndex::sibling(int row, int column) const
都可以用于获取兄弟节点信息

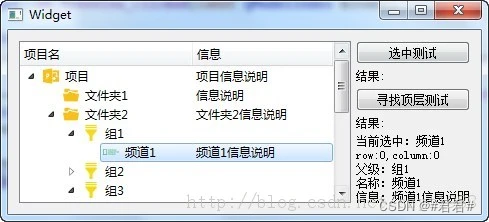

例如把 on_treeView_clicked ( const QModelIndex & index )的代码改一下，每点击一条目，无论点击哪里，都能获取它的“名称”和“信息”：
void Widget::on_treeView_clicked(const QModelIndex &index)
{
QString str;
str += QStringLiteral("当前选中：%1\nrow:%2,column:%3\n").arg(index.data().toString())
.arg(index.row()).arg(index.column());
str += QStringLiteral("父级：%1\n").arg(index.parent().data().toString());
QString name,info;
if(index.column() == 0)
{
name = index.data().toString();
info = index.sibling(index.row(),1).data().toString();
}
else
{
name = index.sibling(index.row(),0).data().toString();
info = index.data().toString();
}
str += QStringLiteral("名称：%1\n信息：%2").arg(name).arg(info);
ui->label_realTime->setText(str);
}
1.3.3 寻找可见顶层

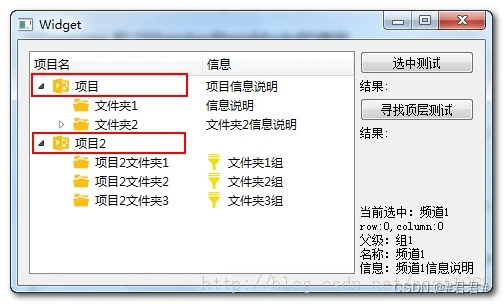

所谓可见顶层是目录树的可见最顶层父节点，如下图红框所示
QStandardItem * QStandardItemModel::invisibleRootItem()函数并不是得到我们想要的这个顶层节点，它得到的是所有节点的最终根节点，因此，得到顶层节点需要自己写操作，下面是根据任意一个节点获取其可见顶层节点的代码：
QStandardItem* getTopParent(QStandardItem* item)
{
QStandardItem* secondItem = item;
while(item->parent()!= 0)
{
secondItem = item->parent();
item = secondItem;
}
if(secondItem->index().column() != 0)
{
QStandardItemModel* model = static_cast<QStandardItemModel*>(ui->treeView->model());
secondItem = model->itemFromIndex(secondItem->index().sibling(secondItem->index().row(),0));
}
return secondItem;
}
QModelIndex getTopParent(QModelIndex itemIndex)
{
QModelIndex secondItem = itemIndex;
while(itemIndex.parent().isValid())
{
secondItem = itemIndex.parent();
itemIndex = secondItem;
}
if(secondItem.column() != 0)
{
secondItem = secondItem.sibling(secondItem.row(),0);
}
return secondItem;
}
根据任意节点信息找到其最后的父级节点
使用如下：
QString top = getTopParent ( index ). data (). toString ();
str += QStringLiteral ( "顶层节点名：%1\n" ). arg ( top );

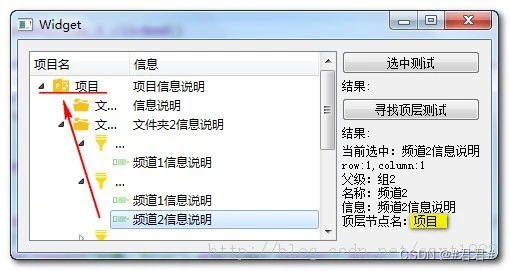

效果：
