UML 基本介绍

UML（Unified modeling language UML）统一建模语言，是一中用于软件系统分析和设计的语言工具，它用于帮助软件开发人员进行思考和记录思路。

UML本身是一套符号规定，就像数学符号和化学符号一样，这些符号用于描述软件墨香中的各个元素和他们之间的联系，比如类、接口、实现、泛化、依赖、组合、聚合、内聚等。

总而言之，UML类图是由符号组成的可以用来进行软件系统分析的工具。就向流程图一样通过一些图形来描述一些特定的关系。

UML说明

画UML图和写文章差不多，都是把自己的思想描述给别人看，关键在于思路和条理。

1. 类图是描述类与类之间的关系的，是UML图中最核心的。
2. 类图的是用于描述系统中类（对象）本省的组成和类（对象）之间的各种静态关系。
3. 类之间的关系包括：依赖、泛化（继承）、实现、关联、聚合和组合。

public class Person{
    private Integer id;
    private String name;
    public void setName(String name){
    	this.name=name;
    }
    public String getName(){
    	return name;
    }
}

类的UML表示

类的属性、操作中的可见性使用+、#、－分别表示public、protected、private。

接口和抽象类的表示
抽象类类似，只需要将interface改为abstract即可。

UML类图中的一些符号和含义

图表

图形	关系
	依赖关系
	实现
	泛化（继承）
	聚合
	组合

1、依赖关系（Dependence）

依赖关系的图形为虚线箭头。

只要是在类中用到其他的类，那么他们之间就是依赖关系。如果用到的类不存在，本程序就无法正常编译运行。

实例代码：

public class PersonServiceBean {
    private PersonDao personDao;//类
    public void save(Person person){}
    public IDCard getIDCard(Integer personid){}
    public void modify(){
    	Department department = new Department();
    }
}

//类1
public class PersonDao{}
//类2
public class IDCard{}
//类3
public class Person{}
//类4
public class Department{}

在上面代码中，PersonServiceBean 类中使用了下面的五个类，所以就可以说PersonServiceBean依赖于下面的五个类。

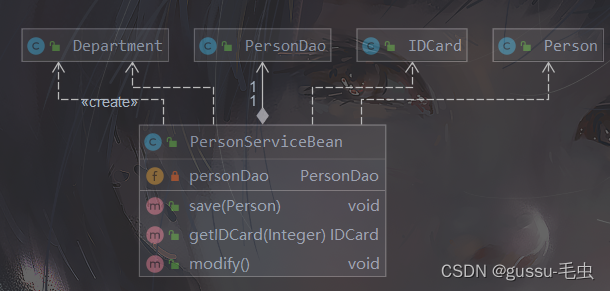

类图：

观察上图就可以发现PersonServiceBean依赖了其他的五个类。其中还有一个组合关系我们一会来说。

小结：

1. 类中用到对方
2. 如果是类的成员属性
3. 如果是方法的返回值
4. 是方法接收的参数
5. 方法中使用到

都属于依赖关系，依赖关系是最基本的一种关系。

2、泛化（继承）关系（generalization）

泛化关系实际上就是我们所说的继承关系，他是依赖关系的特例。

示例代码：

public abstract class DaoSupport{
    public void save(Object entity){
    }
    public void delete(Object id){
    }
}
//子类
public class PersonServiceBean extends Daosupport{
}

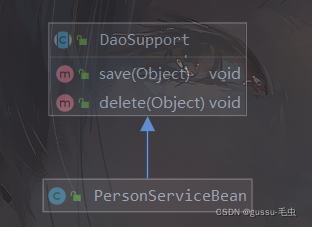

UML类图

小结：

1. 泛化关系实际上就是继承关系
2. 如果A类继承了B类，就可以说A和B存在泛化关系

3、实现关系（Implementation）

实现关系就是A类实现了B类（B类可能是接口或抽象类），它也是依赖关系的特例。
示例代码：

//接口
public interface PersonService {
	public void delete(Interger id);
}
//实现类
public class PersonServiceBean implements PersonService {
	public void delete(Interger id){}
}

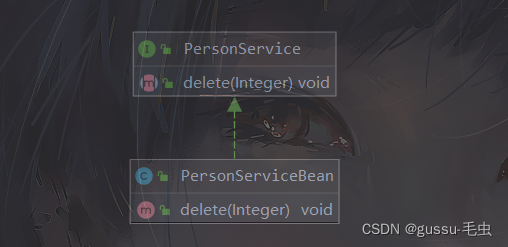

UML类图：

4、关联关系

关联关系是类与类之间的联系，它也是依赖关系的特例。
关联关系具有导航性：即双向关系和或单向关系。
关联关系具有多重性：如1表示有且只有一个，0..表示0个或多个，n..m表示n~m个之间都行，m..至少m个。

单一对一关系

public calss Person{
    private IDCard card;
}

public class IDCard{}

双向一对一关系

public calss Person{
    private IDCard card;
}

public class IDCard{
	private Person person;
}

5、聚合关系（Aggregation）

聚合关系表示的是整体和部分的关系，整体于部分可以分开。聚合关系是关联关系的特例，所以它具有关联关系的导航性和多重性。

聚合就是在一个类中引用了另一个类作为属性，但没有创建对象，需要通过构造器、setter方法进行传入

示例代码：

package com.zhao.uml.aggregation;

/**
 * @Author Zhao
 * @Date 2021-06-23 下午 2:39
 * @Version 1.0
 */
public class Computer {
    /*
    * 鼠标和显示器都可以与电脑分离
    * */
    private Mouse mouse;
    private Moniter moniter;

    public void setMouse(Mouse mouse) {
        this.mouse = mouse;
    }

    public void setMoniter(Moniter moniter) {
        this.moniter = moniter;
    }
}

这里Mouse、Moniter是两个引用类型。 鼠标和显示器都有对应的实体类。

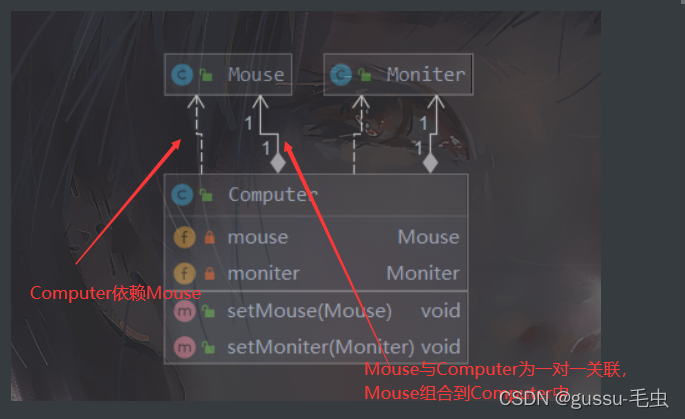

UML类图：这是因为IDEA插件的问题。

6、组合关系（Composition）

组合关系：也是整体与部分的关系，但是整体与部分不可以分开。
示例代码：在程序中定义实体类：Person与IDCard、Head，那么Head和Person就是组合，IDCard和Person就是聚合。

组合关系是指在一个类中引用另一个类作为属性，并且创建了对象。

public class Person{
    private IDcard card;
    private Head head = new Head();
}

public class IDCard{}
public class Head{}

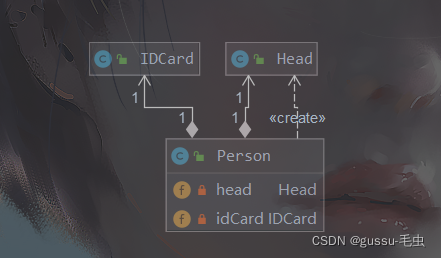

UML类图

注意：类图显示的与上面图像有所出入，这是因为IDEA插件的问题。只要理解即可。看到能知道其中的含义集合不用过与在意。

结语

UML 类图是帮助我们学习设计模式一个非常好的工具。要做到能够理解其中图形的含义，以及能够正确解读UML类图，是十分重要的。
