LightningChart数据可视化工具图形控件教程48

SurfaceGridSeries3D（曲线网格系列3D）_续

轮廓线

轮廓线可以快速表明高度数据，而不用采取调色板填充来填充曲面。轮廓线可以与填充线框结合使用。通过设置 ContourLineType 属性，可以用不同的样式来绘制轮廓线：

• None: 不显示轮廓线

• FastColorZones: 轮廓线可绘制为细的直立带。这可以进行非常强的渲染，很适合不断更新或动画表面。陡峭的高度变化以细线表示，平缓倾斜的高度差以粗线表示。所有线条都使用由ContourLineStyle.Color属性定义的同样颜色。带的高度可以用FastContourZoneRange属性来设置。

• FastPalettedZones: 和FastColorZones类似, 但是线条着色是依据ContourPalette 选项进行（参阅上一章节：轮廓调色板）。

ColorLineByY 和ColorLineByValue: 轮廓线是由实际线制成的。渲染用时比FastColorZones久。 线条宽度可以用ContourLineStyle.Width属性来调节。轮廓线也能用WireframeOffset 属性进行移位，以消除填充时可能出现的Z-fighting现象。

• PalettedLineByY 和PalettedLineByValue: 与ColorLineByY 和ColorLineByValue类似，但是线条着色依据 ContourPalette 选项进行（参阅上一章节：轮廓调色板）。

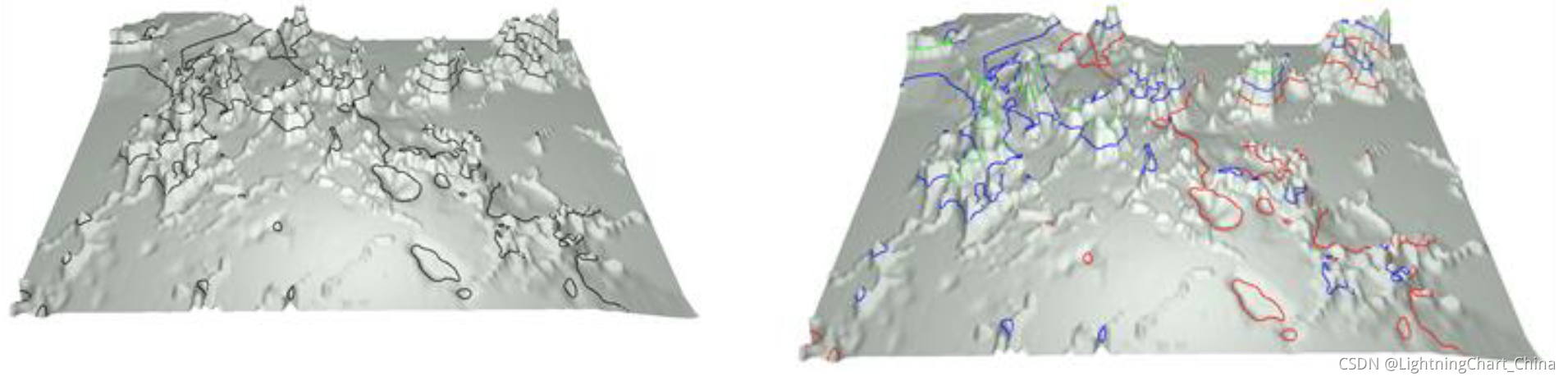

左图：ContourLineType = FastColorZones.
右图：ContourLineType = FastPalettedZones.

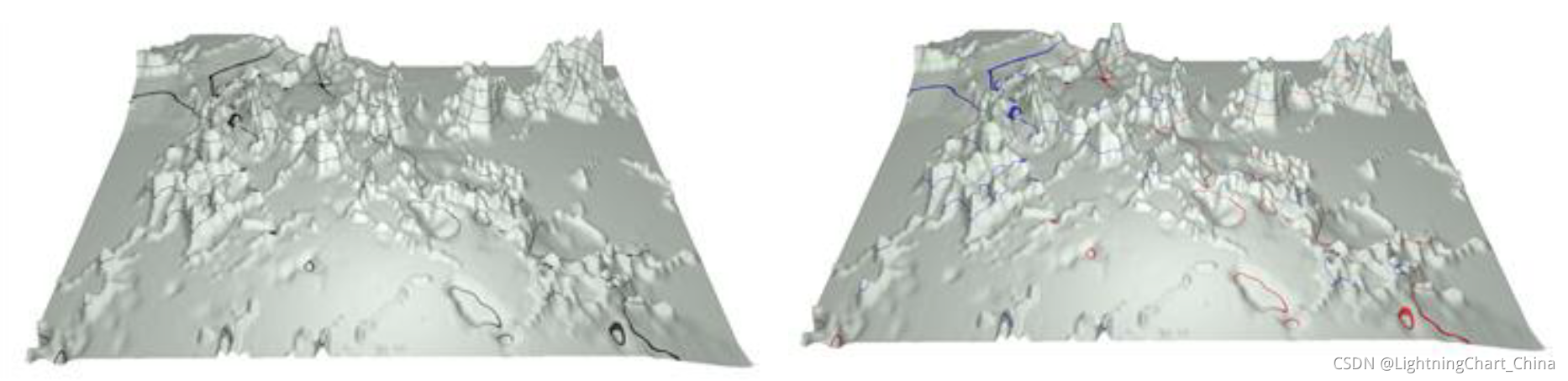

左图：ContourLineType = ColorLine.
右图：ContourLineType = PalettedLine.

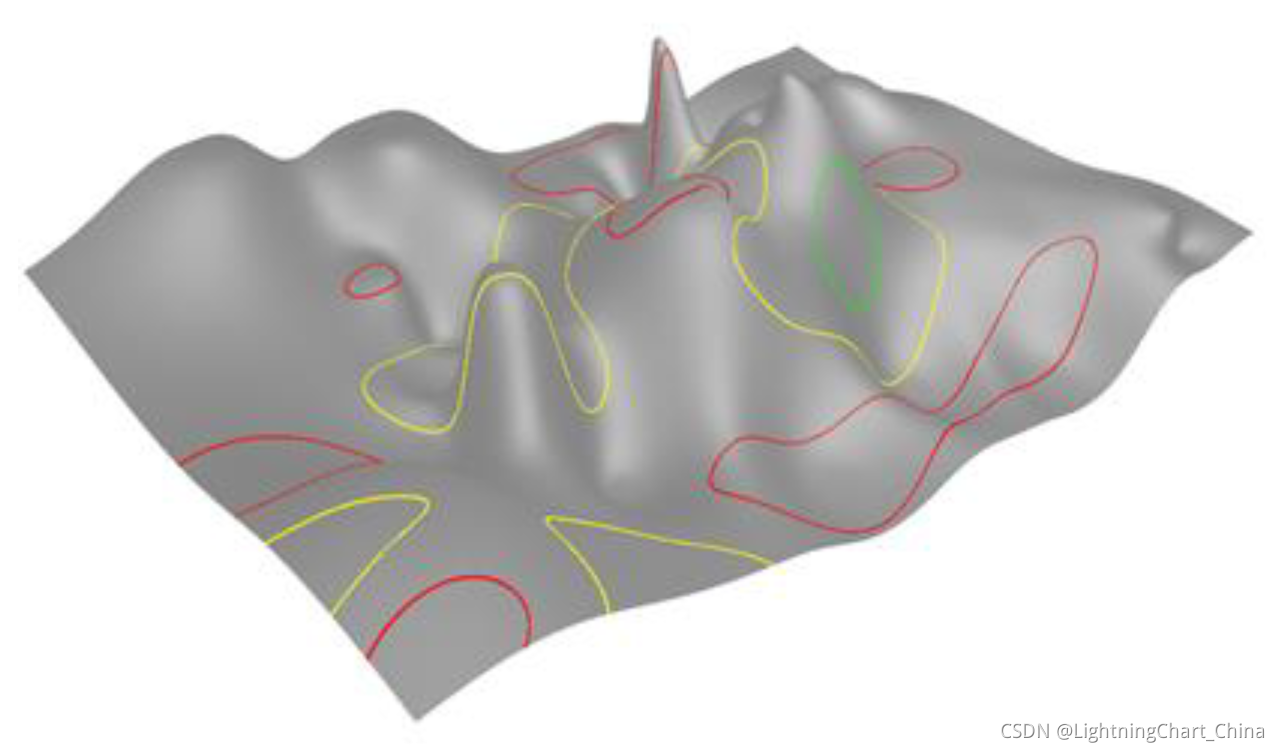

图：ContourLineType = PalettedLineByValue.

消退

演示示例： Spectrum 3D

SurfaceGridSeries3D、SurfaceMeshSeries3D 和WaterfallSeries3D 具有一种 FadeAway 属性，可以将系列向图表的后部淡出。 Fadeaway 是以百分比计算，有效范围从0 （默认值，无消退）到 100 （完全消退）。值越高，具有高Z值的数据越透明。

滚动曲面数据

演示示例： Spectrogram

SurfaceGridSeries3D 和SurfaceMeshSeries3D 具有InsertRowBackAndScroll 和InsertColumnBackAndScroll 方法，可用于性能优化的定期数据添加。他们在曲面系列的数据表中插入一个新的数据行或列，同时丢掉最早的值，即除去第一个数据行。思考一下下面的3D光谱显示。新的FFT值作为一个新行添加（靠近摄像头），并滚动旧数据与时间轴（Z轴）。最早的曲面值必须丢弃掉。

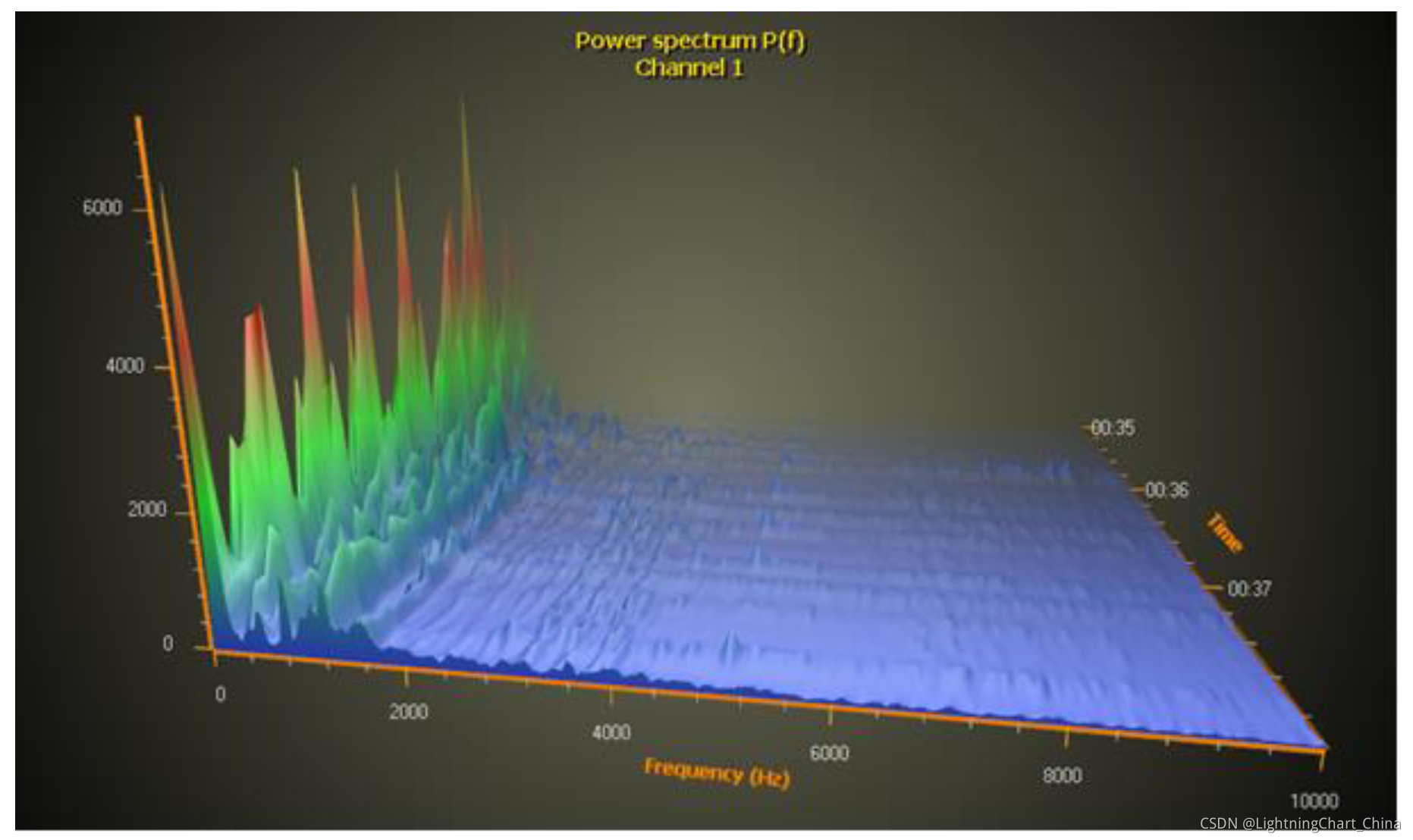

图：用曲面网格表示3D光谱。InsertRowBackAndScroll 方法用于性能优化的数据添加。Fadeaway 属性设为100 ，使表面平滑地向图表的后部消退。采用的是透视摄像头。

InsertRowBackAndScroll 和InsertColumnBackAndScroll 将新数据作为双数组，但也需要为曲面系列和滚动轴设置新的最小值和最大值（Z 维度/轴用InsertRowBackAndScroll ，X 维度/轴用 InsertColumnBackAndScroll）. 这种不断调整的系列和轴的范围，使滚动发挥作用。

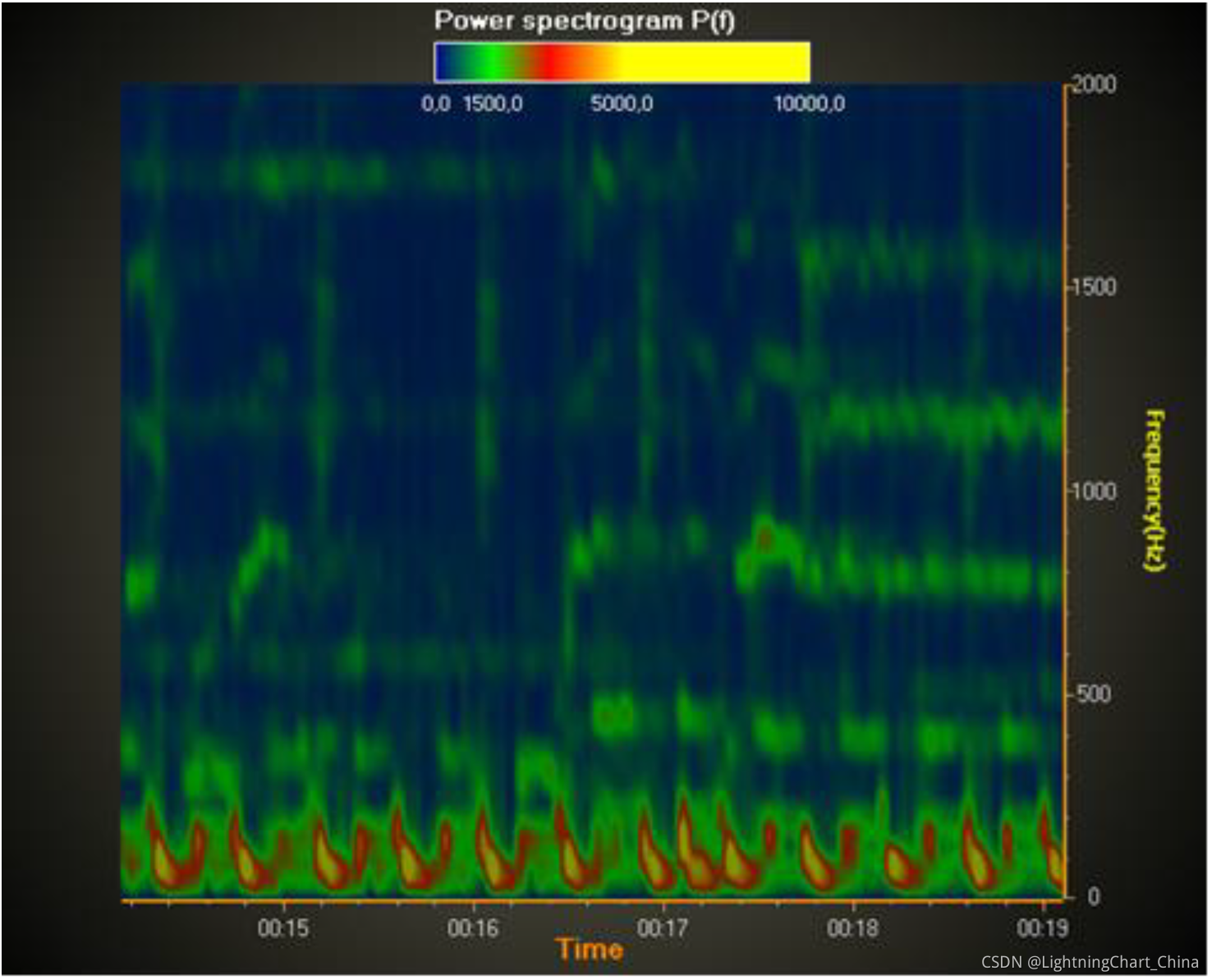

图：采用表面网格的光谱图。采用的是 InsertColumnBackAndScroll 方法。在模型上方的正投摄像头给出了连续垂直的投影。 SuppressLighting开启后可移除不需要的光反射。设置Fadeaway = 0可让网格系列完全可见。

关于SurfaceGridSeries3D（曲线网格系列3D）章节就分享到这里了。

如果在实际应用中遇到技术问题或需要帮助，可以扫描下方微信二维码联系LightningChart官方技术支持。

如果您想进一步使用LightningChart数据可视化图形控件，请添加后回复“学习”可免费领取一套全功能板LightningChart数据可视化控件。

后续我会不断更新LightingChart更详细的使用方法，写文不易，还望多多回复关注支持！谢谢！
