UML

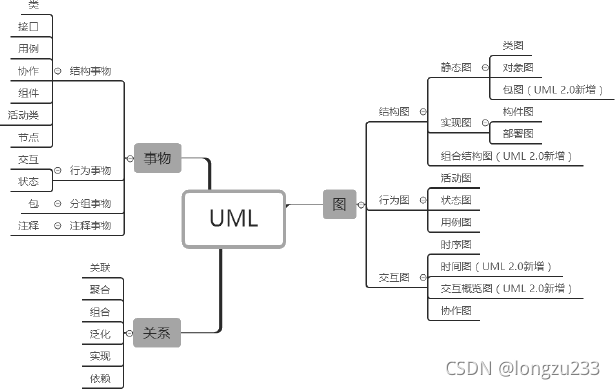

三种组成构件：事物、关系、图。

事物：类、对象等
图：uml可以画 类图、对象图、构件图、活动图等
关系：关联、聚合等。

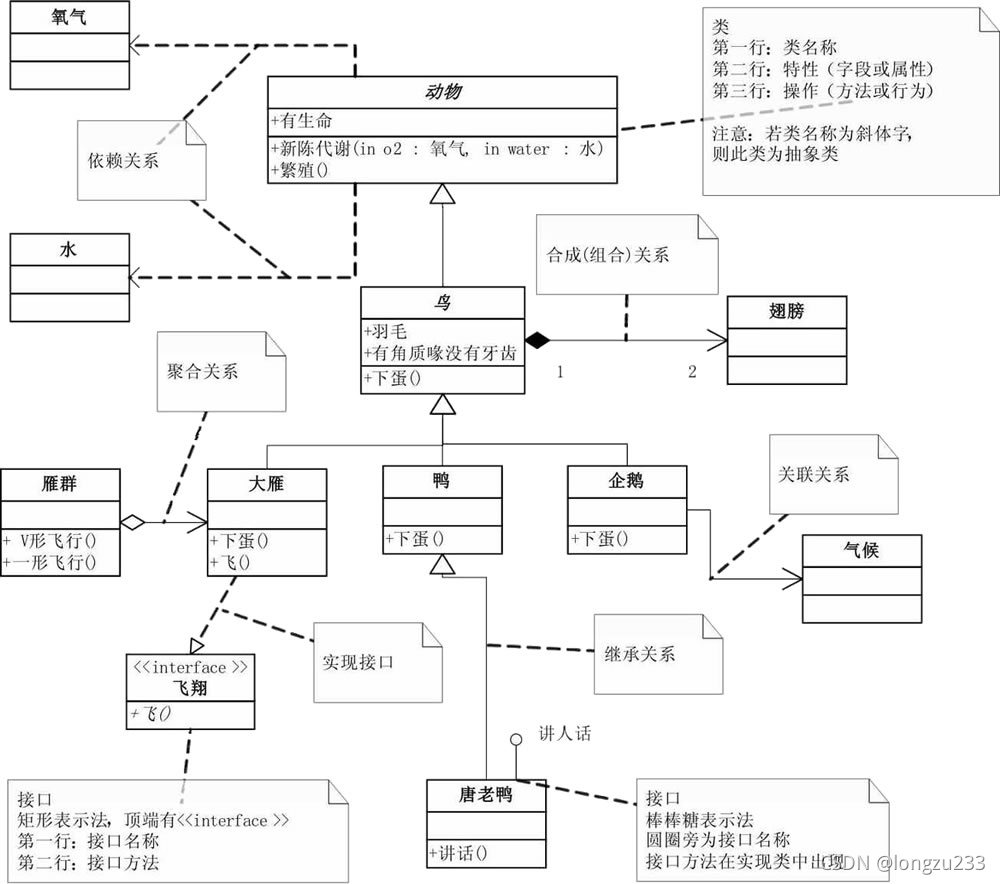

类图

类：

类包括类名、属性、操作。

• 类名：字符串
• 属性：[可见性]属性名：类型[=默认值]
  可见性：+、-、#、~表示 public private protected friendly
• 操作： [可见性]操作名(参数列表)[:返回类型]


注意：
抽象类或抽象方法用斜体表示
如果是接口，则在类名上方加 <>
字段和方法返回值的数据类型非必需
静态类或静态方法加下划线

接口：

关系：

名字	特点	解释	例子	图标
依赖关系：	弱。	A类的方法中用到了B类	setB(ClassB b):void	A虚线指向B
关联关系：	强关系	可以单向/双向。	老师学生。头和嘴巴。	实线箭头（单向双向或没有箭头）
聚合关系：	强。	属于关联关系， has	学校和老师。	A has B，A空心菱形，B箭头
组合关系：	强。	属于关联关系，contains	头和嘴巴。	A contains B，A实心菱形，B箭头
泛化关系：	耦合度最大。	继承 is	人和学生。	子发出实线，父三角形
实现关系：		接口实现了类。	\	类发出虚线，接口三角形

七大原则

好的代码需要满足：代码复用、可扩展、

开闭原则：

当应用的需求改变时，在不修改软件实体的源代码或者二进制代码的前提下，可以扩展模块的功能，使其满足新的需求。
抽象约束、封装变化.

里氏替换原则

何时该继承？

子类可以实现父类的抽象方法，但不能覆盖父类的非抽象方法
子类中可以增加自己特有的方法
当子类的方法重载父类的方法时，方法的前置条件（即方法的输入参数）要比父类的方法更宽松
当子类的方法实现父类的方法时（重写/重载或实现抽象方法），方法的后置条件（即方法的的输出/返回值）要比父类的方法更严格或相等。

依赖倒置原则

高层模块不应该依赖低层模块，两者都应该依赖其抽象；抽象不应该依赖细节，细节应该依赖抽象。
要面向接口编程，不要面向实现编程。

就是方法的形参类型定义为接口，而不是类。

单一职责原则

一个类应该有且仅有一个引起它变化的原因。
一个方法应该尽可能做好一件事情

接口隔离原则

将臃肿庞大的接口拆分成更小的和更具体的接口，让接口中只包含客户感兴趣的方法。

比如将管理系统的功能（插入成绩、删除成绩、修改成绩、计算总分、计算均分、打印成绩信息、査询成绩信息等功能）分成3类（输入模块、统计模块和打印模块）。

迪米特法则

只和朋友交流。比如明星和经纪人交流，经纪人和粉丝/公司交流

合成复用原则

有先用聚合等关联关系来实现，其次才考虑使用继承关系来实现。

比如同样设计汽车类。
用继承：
汽车
汽油车 柴油车
红色汽油车 白色汽油车。。。

用聚合：
把颜色定义为汽车的一个属性。

总结

设计原则	一句话归纳	目的
开闭原则	对扩展开放，对修改关闭	降低维护带来的新风险
依赖倒置原则	高层不应该依赖低层，要面向接口编程	更利于代码结构的升级扩展
单一职责原则	一个类只干一件事，实现类要单一	便于理解，提高代码的可读性
接口隔离原则	一个接口只干一件事，接口要精简单一	功能解耦，高聚合、低耦合
迪米特法则	不该知道的不要知道，一个类应该保持对其它对象最少的了解，降低耦合度	只和朋友交流，不和陌生人说话，减少代码臃肿
里氏替换原则	不要破坏继承体系，子类重写方法功能发生改变，不应该影响父类方法的含义	防止继承泛滥
合成复用原则	尽量使用组合或者聚合关系实现代码复用，少使用继承	降低代码耦合
