stm32单片机与LD3320语音模块交互法一

串口交互法链接

## 交互方式: stm32读取LD3320对应管脚的电平变化，实现控制

1. 硬件接线
LD3320 和 stm32
GND —— GND
5V —— 5V
注：
①LD3320的RXD，TXD，3.3V管脚可以不用管
②LD3320的P1^0外接一个LED小灯，小灯负极与LD3320和stm32共GND

2.LD3320 程序部分

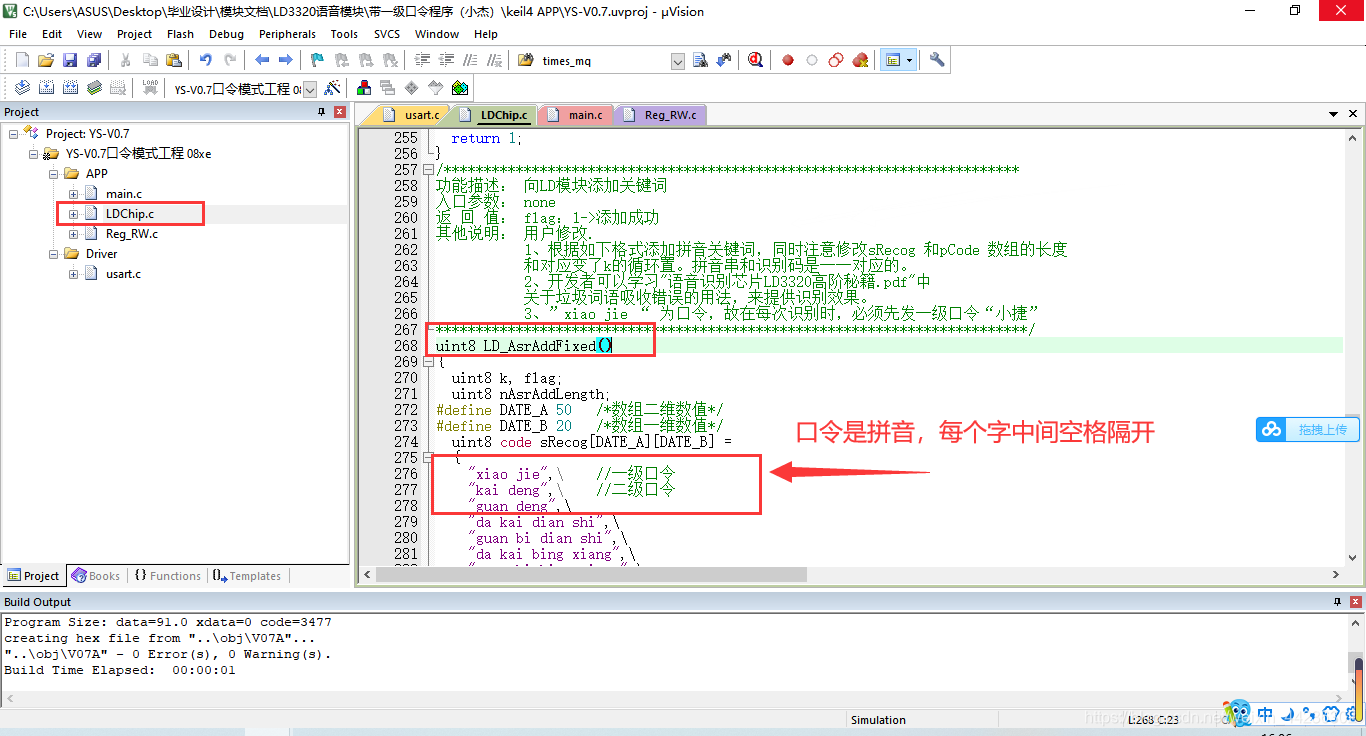

LD3320参考官方的列程（YS-V0.7口令模式工程模板中），具体改动如下：

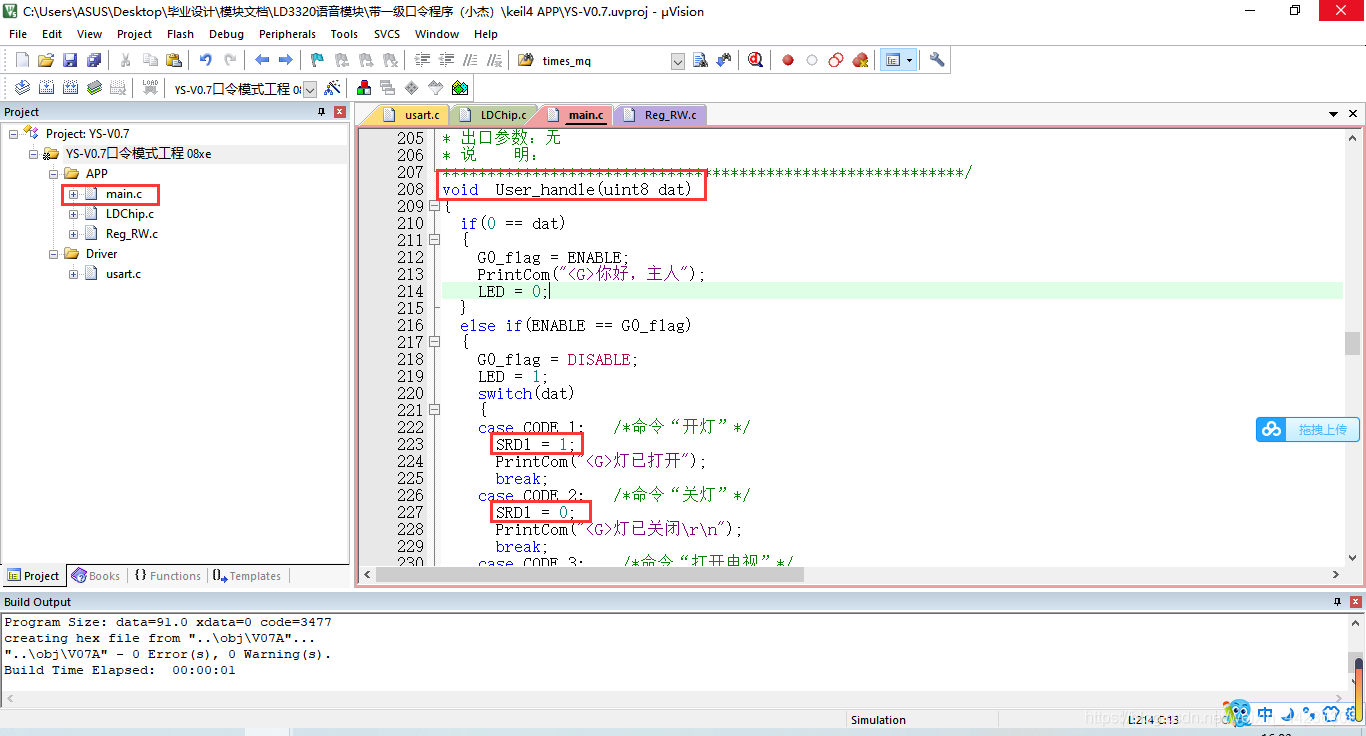

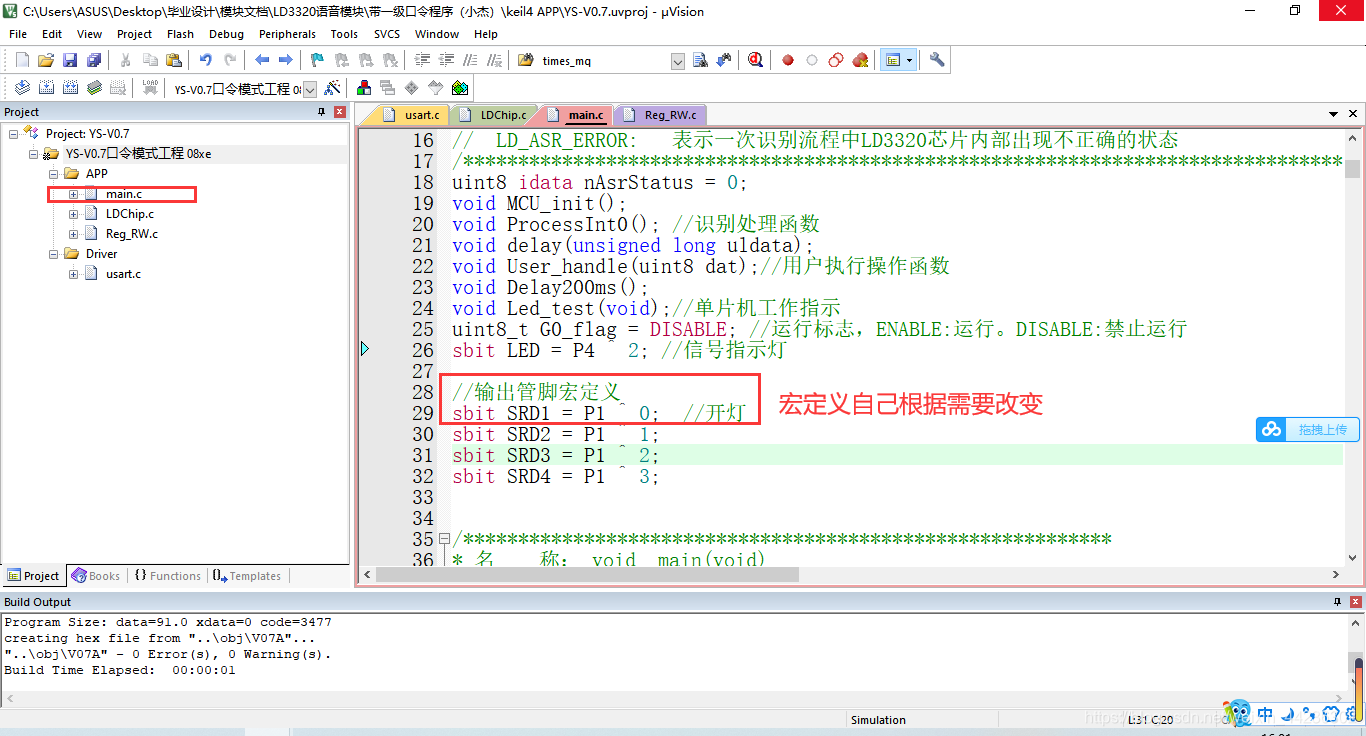

①main函数


LD3320列程：
链接：https://pan.baidu.com/s/1DuKH3GuQ08w8RABLPgQajA
提取码：49xo

3.stm32 程序部分
大致的思路：通过stm32f103的一个管脚（PA1）去读取LD3320的P1^0管脚的电平变化，然后stm32另一个管脚(PA2)去控制LED小灯的状态

LD3320收到开灯指令， P1^0输出高电平，则stm32管脚PA1读取电平，PA2输出高电平
LD3320收到关灯指令， P1^0输出低电平，则stm32管脚PA1读取电平，PA2输出低电平

参考程序：

void GPIO_Configuration(void)
{
	RCC_APB2PeriphClockCmd(RCC_APB2Periph_GPIOA,ENABLE);
	GPIO_InitTypeDef GPIO_InitStructure;
	//输出管脚配置
	GPIO_InitStructure.GPIO_Pin = GPIO_Pin_2;
	GPIO_InitStructure.GPIO_Speed = GPIO_Speed_50MHz;
	GPIO_InitStructure.GPIO_Mode = GPIO_Mode_Out_PP;
	GPIO_Init(GPIOA, &GPIO_InitStructure);
	//输入管脚配置
	GPIO_InitStructure.GPIO_Pin  = GPIO_Pin_1;
	GPIO_InitStructure.GPIO_Mode = GPIO_Mode_IPD; //下拉输入
	GPIO_InitStructure.GPIO_Speed= GPIO_Speed_50MHz;
	GPIO_Init(GPIOA, &GPIO_InitStructure);
}

主函数：

#define LED GPIO_ReadInputDataBit(GPIOA,GPIO_Pin_1) //读取PA1电平
int main(void)
{
	GPIO_Configuration();
	while(1)
	{
		if(LED == 1)
		{
			GPIO_SetBits(GPIOA,GPIO_Pin_2);	//PA2输出高电平
		}
		else
		{
			GPIO_ResetBits(GPIOA,GPIO_Pin_2);//PA2输出低电平
		}

   }
}

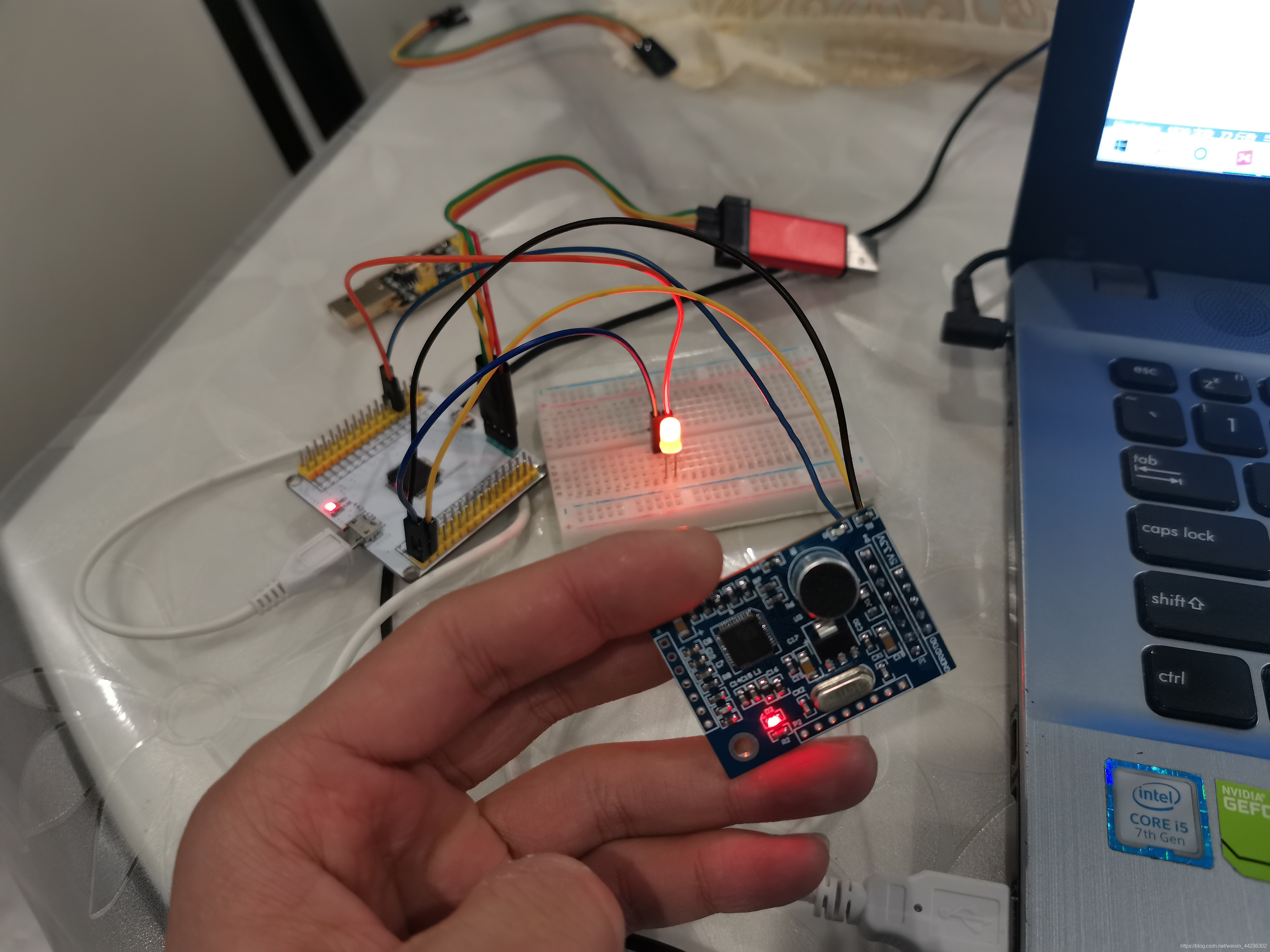

4.总结
因此这里可以举一反三：比如其他打开舵机，打开风扇等指令只需修改相应的口令，配置对应的IO口即可实现控制。

优点：
整体的实现思路相比于串口交互就很简单，容易实现
缺点：
需要的模块较多的时候就比较浪费单片机的IO口

工程代码
链接：https://pan.baidu.com/s/1191TB0TjnUsKqab1KhVgpA
提取码：ar29
