PLC编程从流水灯程序设计看如何编写PLC程序。PLC编程除了记住指令及其使用方法外，还应该有一个从功能需求到程序实现的过程。即如何依照需要实现的功能，到编写完成程序的实现。这个过程一般包含如下几个部分的工作：

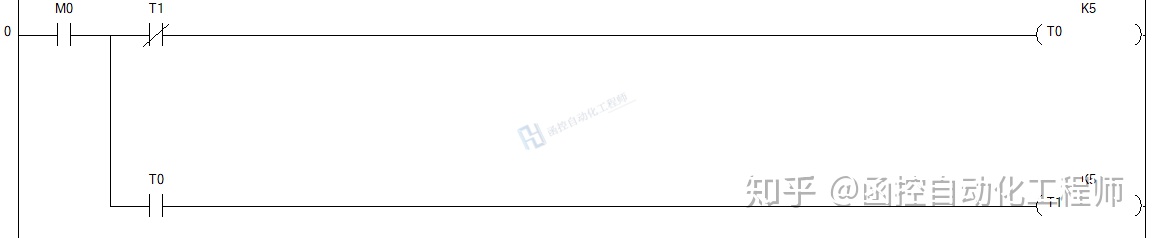

PLC程序编写一般过程 从图中的流程可以看到，一个PLC程序的实现，其前期设计应该是包含了大量的工作内容的。做好前期设计工作，可以有效的提高程序质量，减少程序中的BUG存在。这里我们以流水灯的控制过程给大家分享如何编写PLC程序。 功能要求：运行开关在运行挡位时，流水灯的第一位点亮，然后每隔1s，从第一位依次向后点亮，点亮后一位时，前一位熄灭。 编程前设计 1、硬件地址分配 X0：启动信号输入; Y0-Y15：流水灯控制信号; 2、内部资源规划 T0，T1：流水灯间隔时间控制; M0-M9：外部输入信号映射(区域规划，实际使用时不一定区域内地址全闭使用)，M0对应于X0; M10-M29：外部输出信号映射(区域规划，实际使用时不一定区域内地址全闭使用)，M10对应于Y0，M11对应于Y1……; 3、程序架构设计 这里可以将程序设计为两个层面的功能处理：功能实现层、底层驱动层。 在功能实现层完成流水灯功能的实现;底层驱动层实现外部驱动信号的映射及处理。 在程序功能实现层，将程序的时许控制处理设计为一个功能单元;将流水灯转换功能控制设计为一个功能单元。

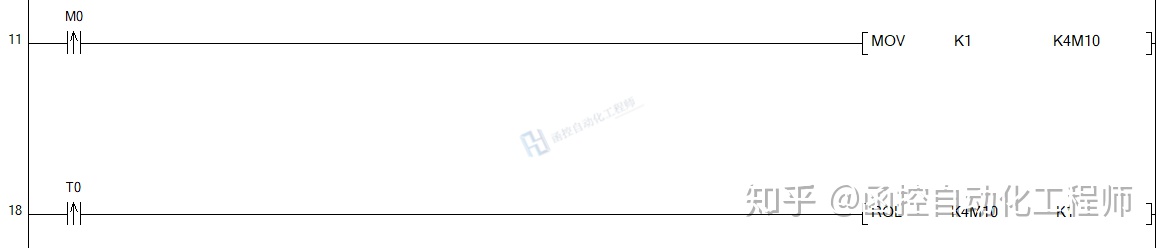

流水灯转换功能单元：

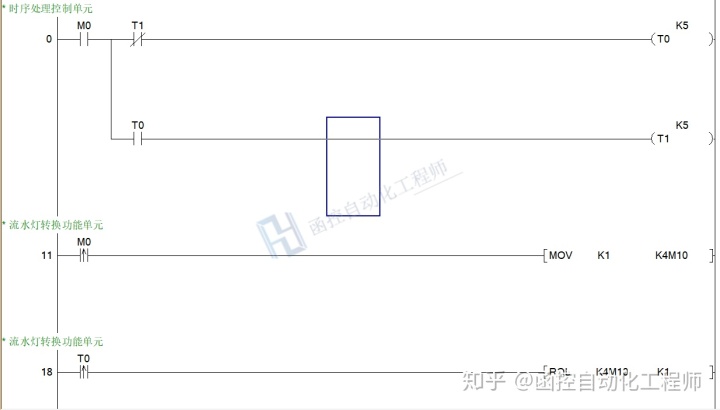

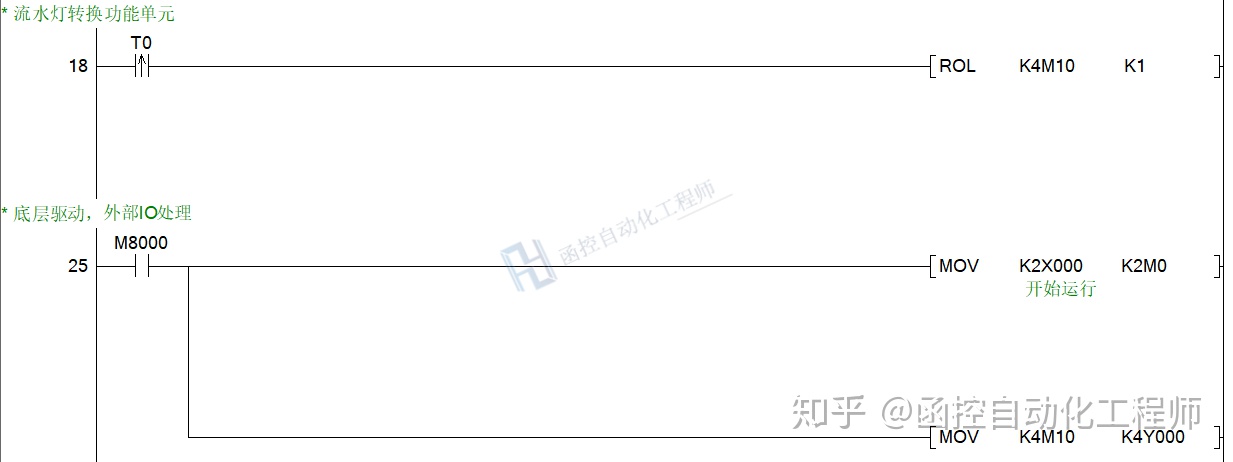

程序设计编写 流水灯控制程序编写如下：
程序测试 程序测试流程为：功能单元程序测试->程序总统功能联调测试。测试成功，即完成程序的设计。 以上即为一个PLC程序编程时的实现过程。
