目的

以 VNC 的方法连接到 VMI
启用 noNVC 方法， 利用网页就可以对 VMI 进行访问

kubevirt vnc 原理

kubernetes 启动 POD （ virt-launcher ) 启动 VMI
virt-launcher 定义了 VMI 的硬件，信息， 如 CPU, 内存，中断， 接口等， 同时也定义了 VNC 的使用方式
virt-launcher 使用了参数 -vnc unix:xxxx.socket 方法启动 VMI
unix:xxxx.socket 导致了无法完成外部 VNC 直接访问到 VMI 中
kubectl virt vnc vmi-name （图形界面下） 命令行允许通过 vnc 方法连接到 VMI 中
kubernetes 获取了用户授权， 并且访问一个固定的 ENDPOINT 获取了 vnc 的 socket 数据连接方法
endpoint: wss://serviceip:port/apis/subresources.kubevirt.io/v1alpha3/namespaces/{namespace}/virtualmachineinstances/{VMIname}/vnc

kubevirt web-ui 项目

该项目提供了一种 WEB 的方法进行访问 VMI 的 VNC
该项目只提供了 openshift 的接口
那么普通的 kubernetes 用户（例如我) 就无法使用到该项目完成通过 WEB 方法访问到 VMI 的 VNC

其他问题

当前 VMI 打开了 wss 协议提供 vnc 访问连接
但由于无法获取到 kubernetes 授权
因此无法直接通过 ngingx http_proxy 方法通过访问 endpoint (wss://xxxxx） 完成 vnc 访问

noVNC 项目

一款开源的 vnc 代理项目
可以通过网页访问到主机 VNC

原理

[外链图片转存失败(img-gFneW4Kv-1568283878380)(./images/novnc.png)]

打开了 VMI vnc 功能
可以通过 VNC 软件直接访问到 VMI
也可以通过 noVNC 项目通过网页访问到不同的 VMI 主机

软件需求

组件	建议版本	说明
openssl	1.1.1c	编译 python 时带 ssl 功能
python3	3.7.0	noVNC 调用需要使用 python3
websockify	lastest	https://github.com/novnc/websockify
noVNC	lastest	https://github.com/novnc/noVNC.git

noVNC 安装编译过程

openssl 安装

wget --no-check-certificate  https://www.openssl.org/source/openssl-1.1.1c.tar.gz
tar xf openssl-1.1.1c.tar.gz ;  cd openssl-1.1.1c
./config --prefix=/usr/local/openssl
make ; make install
echo "/usr/local/openssl/lib" >> /etc/ld.so.conf.d/ssl.conf
ldconfig

python3 安装

wget https://www.python.org/ftp/python/3.7.0/Python-3.7.0.tar.xz
tar xf Python-3.7.0.tar.xz;  cd Python-3.7.0
./configure --prefix=/usr/local/python3  --enable-optimizations
make ; make install

websockify 安装

git clone https://github.com/novnc/websockify
cd websockify
/usr/local/python3/bin/python3 setup.py install
make
修改  /usr/bin/websockify    (/usr/local/python3/bin/python3)

noVNC 安装

git clone https://github.com/novnc/noVNC.git

下载即可

VMI 实现 noVNC 访问方法

暴露 VNC 端口

检测 POD, VMI

[root@ns-yun-020061 yaml]# kubectl get pod
NAME                             READY   STATUS    RESTARTS   AGE
centos-6754b4b79d-qc7wm          1/1     Running   0          26h
virt-launcher-pv-centos7-gxsvc   1/1     Running   0          51m          <- centos7
virt-launcher-win10-7dzpw        1/1     Running   0          97m          <- WIN10

[root@ns-yun-020061 yaml]# kubectl get vmi
NAME         AGE   PHASE     IP               NODENAME
pv-centos7   51m   Running   10.244.1.80/24   ns-yun-020062.vclound.com    <- centos7
win10        1h    Running   10.244.1.79      ns-yun-020062.vclound.com    <- WIN10

获取对应 UUID

[root@ns-yun-020061 yaml]# kubectl get vmi win10 -o=jsonpath='{.metadata.uid}'
666ed82f-d537-11e9-84a0-ec388f792746

[root@ns-yun-020061 yaml]# kubectl get vmi pv-centos7 -o=jsonpath='{.metadata.uid}'
c12ee4fc-d53d-11e9-84a0-ec388f792746

在 kubernetes master 上调用 pod (virt-launch ) 中 sock-connector 命令， 打开对应 VMI VNC 网络端口

socat TCP-LISTEN:8081,reuseaddr,fork 'EXEC:kubectl exec -i virt-launcher-pv-centos7-gxsvc  -c compute -- /usr/share/kubevirt/virt-launcher/sock-connector /var/run/kubevirt-private/c12ee4fc-d53d-11e9-84a0-ec388f792746/virt-vnc'

socat TCP-LISTEN:8082,reuseaddr,fork 'EXEC:kubectl exec -i virt-launcher-win10-7dzpw  -c compute -- /usr/share/kubevirt/virt-launcher/sock-connector /var/run/kubevirt-private/666ed82f-d537-11e9-84a0-ec388f792746/virt-vnc'

上述命令可以在 kubernetes master 上启用了8081， 8082 端口
现在可以用过 vnc 工具访问 kubernetes master:8081 端口连接到 centos7 VMI

noVNC 配置

为了使用同一个 noVNC 进程可以允许分别连接到不同的 VMI， 需要启用 noVNC token 功能

修改 noVNC 启动配置文件

[root@ns-yun-020061 noVNC]# vim utils/launch.sh
#${WEBSOCKIFY} ${SSLONLY} --web ${WEB} ${CERT:+--cert ${CERT}} ${KEY:+--key ${KEY}} ${PORT} ${VNC_DEST} ${RECORD_ARG} &
${WEBSOCKIFY} ${SSLONLY} --web ${WEB} ${CERT:+--cert ${CERT}} ${KEY:+--key ${KEY}} --token-plugin TokenFile --token-source /opt/token.d/  ${PORT} &

创建 /opt/token.d/ 目录
每个 vmi 都需要生成一个独立配置文件至 /opt/token.d/ 目录中

token 文件

文件增加后即可生效， 不需要重启 noNVC 进程
token 文件格式

echo "win10  kubernet_master_ip:8082" >   /opt/token.d/win10
echo "centos7  kubernet_master_ip:8081" >   /opt/token.d/centos7

启动 noVNC

[root@ns-yun-020061 utils]# ./launch.sh
Warning: could not find self.pem
Using installed websockify at /usr/bin/websockify
Starting webserver and WebSockets proxy on port 6080
WebSocket server settings:
  - Listen on :6080
  - Web server. Web root: /root/git/noVNC
  - No SSL/TLS support (no cert file)
  - proxying from :6080 to targets generated by TokenFile


Navigate to this URL:

    http://ns-yun-020061.xxxxx.com:6080/vnc.html?host=ns-yun-020061.xxxx.com&port=6080

Press Ctrl-C to exit

当前启动了 kubernetes master ip : 6080 port 允许通过访问访问 noVNC 服务
可以通过下面方法利用网页访问到 VMI VNC 功能

http://ns-yun-020061.xxxx.com:6080/vnc_lite.html?path=websockify/?token=centos7

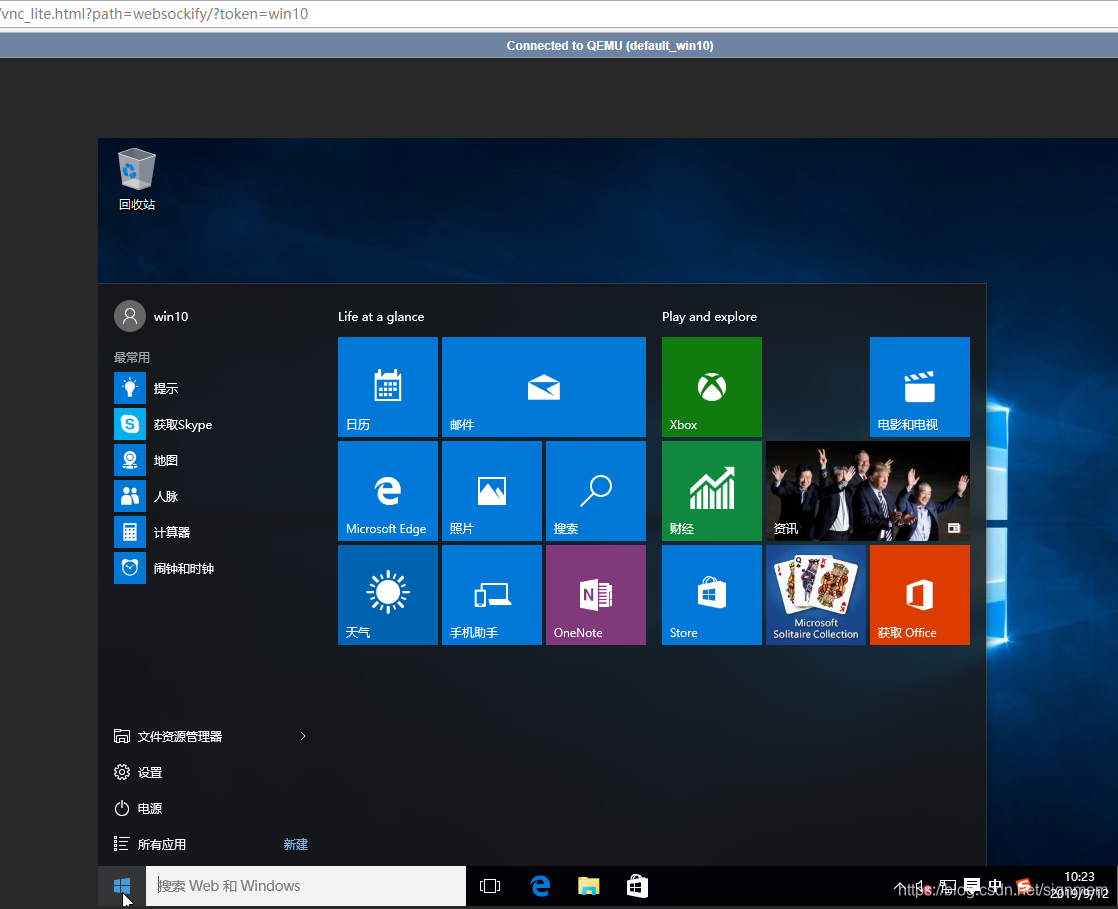

http://ns-yun-020061.xxxx.com:6080/vnc_lite.html?path=websockify/?token=win10

token=win10 即访问对应的 /opt/token.d/win10 中定义的主机名 win10
token=centos7 即访问对应的 /opt/token.d/centos7 中定义的主机名 centos7
