Proteus 8.7，没有将MODELS复制到正确路径下（因为没找到），我应该复制到哪儿



找到解压包的Crack目录下的“MODELS”文件夹，复制整个文件夹到“C:\Documents and Settings\All Users\Application Data\Labcenter Electronics\Proteus 8 Professional”目录(仅针对xp用户)，如果是win7用户，将“MODELS”复制到“C:\Users\All Users\Labcenter Electronics\Proteus 8 Professional"目录，“C:\Documents and Settings\All Users\Application Data”一般会隐藏的，如果无法找到，请在工具菜单---文件夹选择--查看---把“显示所有文件和文件夹“选中。

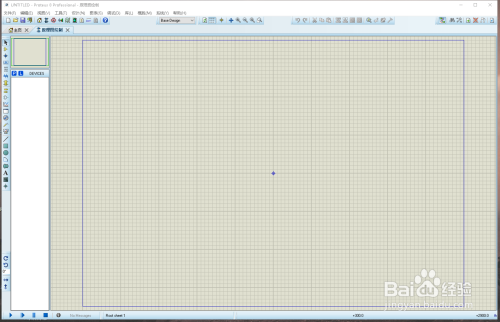

新建原理图

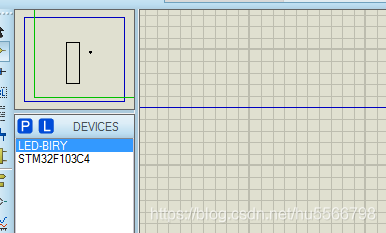

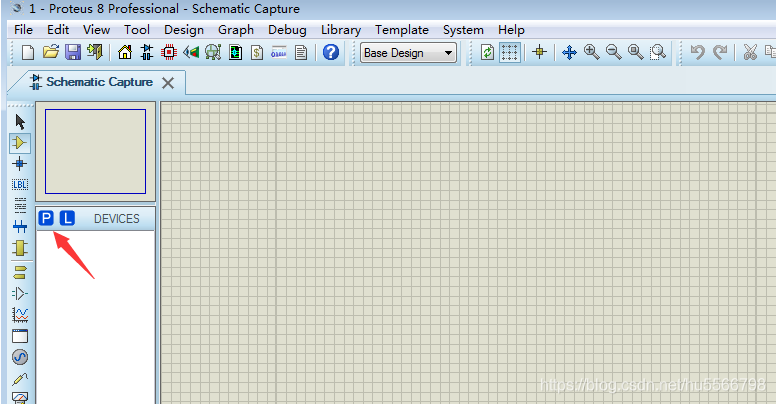

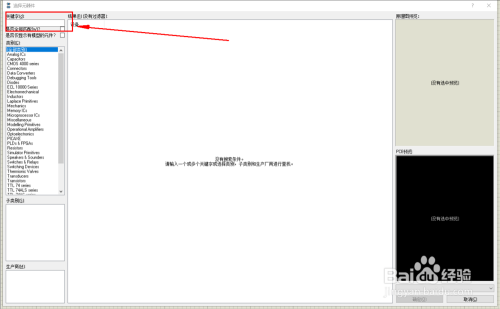

• 在英文输入法下面按P添加元件（或点击图标P），在红框里面输入led-y或 led-biry然后确定，在按P添加元件，在红框里面输入stm32f103r4或者输入stm32随便选一个然后确定

•





•

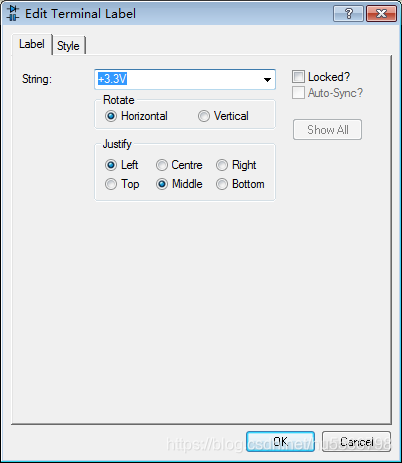

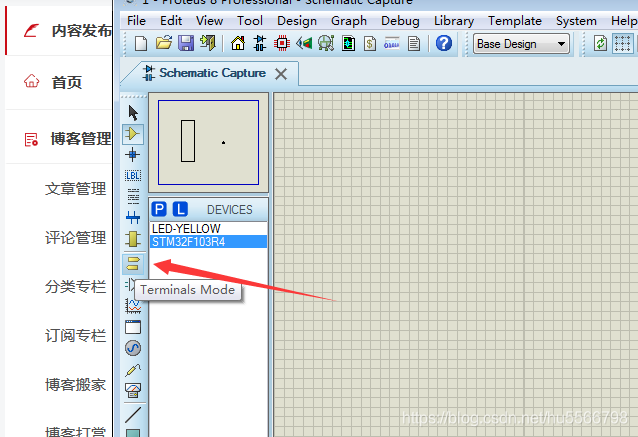

• 就是在左侧的Terminal Mode工具条小的POWER中，双击弹出的Edit Terminal Label在String框中输入+3.3V即可。

•

•

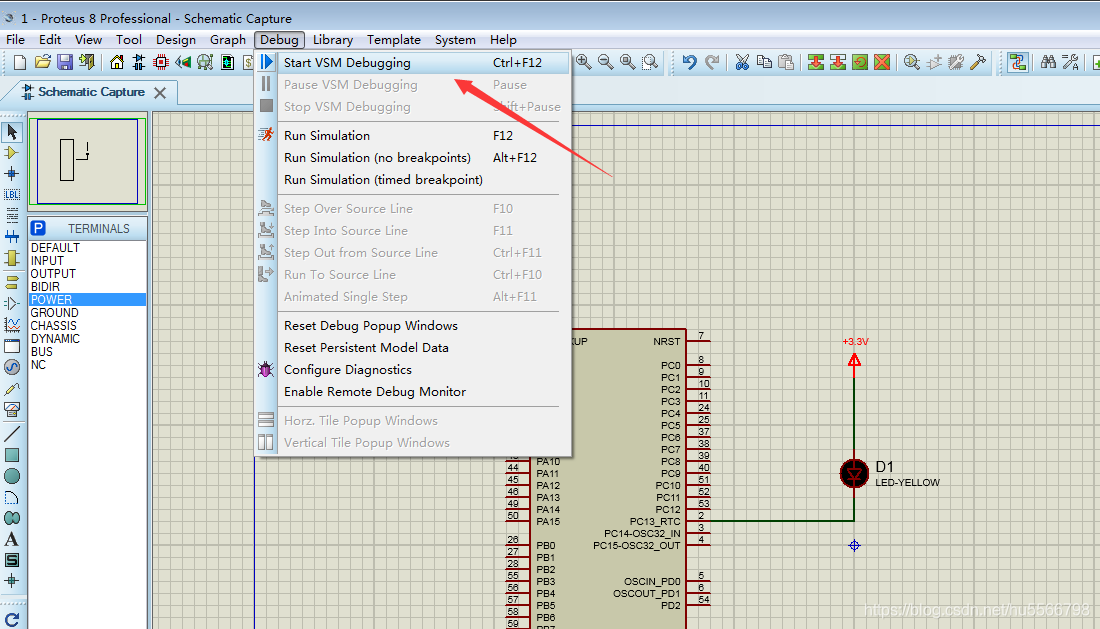

• 如果仿真(Debug---Start VSM Debugging)出现电源错误。

•

•

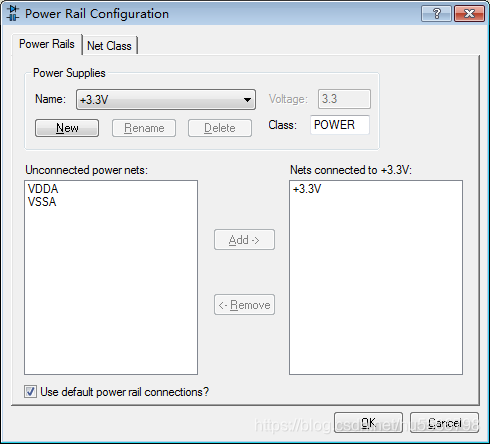

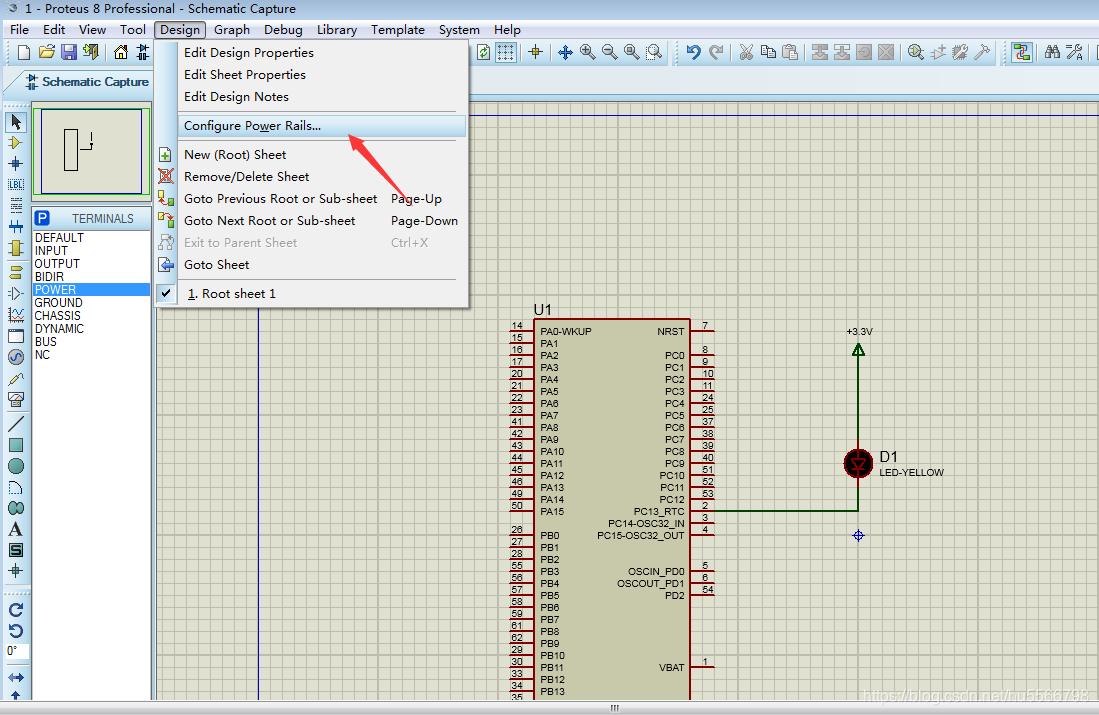

• 选择 Design -> Configure Power Rails ...

•




  修改前

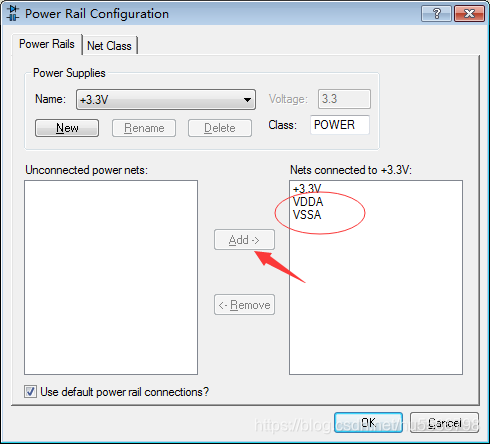

  修改后

•

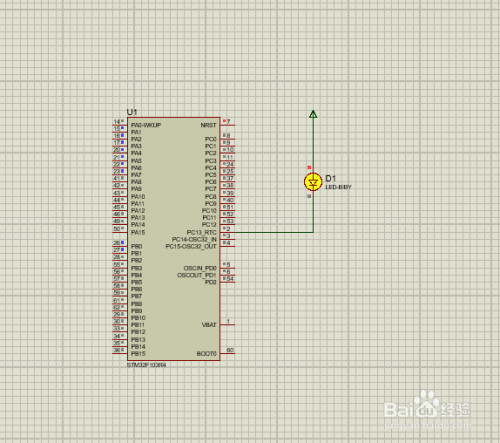

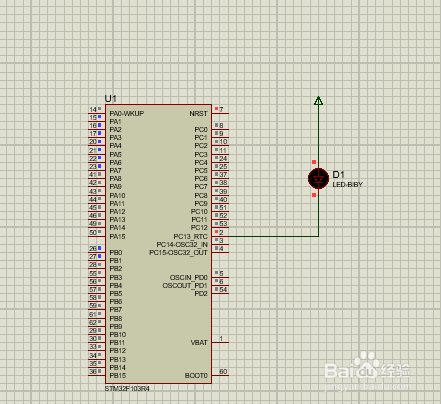

• 将元器件用连线连起来搭建电路图

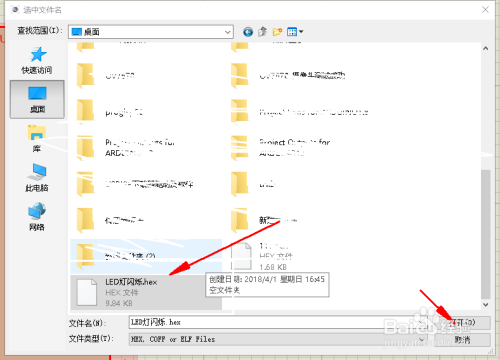

• 为单片机添加程序，双击单片机在弹出的框里面点击红色的框里面绿色的文件夹，选中后确定。



• 最后仿真成功

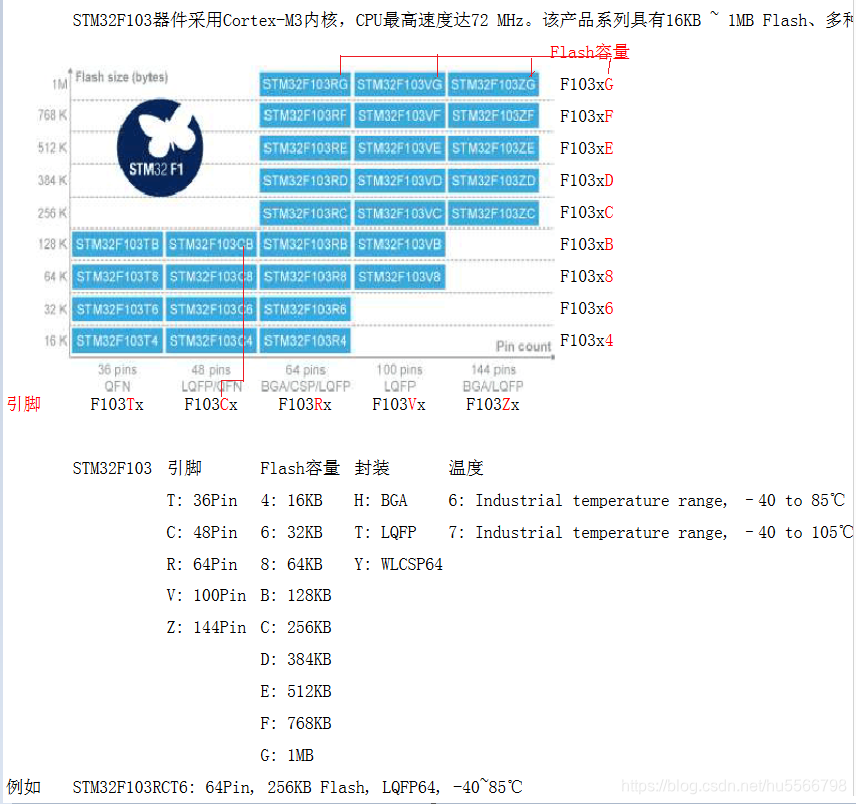

ps:关于STM32F103系列型号的区别

Proteus 8.7提供了以下几个型号：

对于习STM32那个型号开始学起。

stm32f103资料最多,F103有所成就再接触F407或者429  再接触UCOS操作系统...

至于开发板，主流如下

野火的资料都是比较全的，原点的视频也多。
