1. 安装JDK

1. 安装 jdk
   sudo apt-get install openjdk-8-jdk
2. 配置环境变量，在~/.bashrc最后添加以下内容

   export JAVA_HOME=/usr/lib/jvm/java-8-openjdk-amd64
   export PATH=$JAVA_HOME/bin:$PATH
   export CLASSPATH=.:$JAVA_HOME/lib/dt.jar:$JAVA_HOME/lib/tools.jar


3. 测试jdk安装情况
   java -version，输出内容如下：


2. 安装graphviz

1. 安装graphviz，用于解析dot‘’
   sudo apt-get install graphviz
2. 更新依赖
   sudo apt-get -f install
3. 安装PlantUML
   在vscode的插件市场搜索plantUML安装

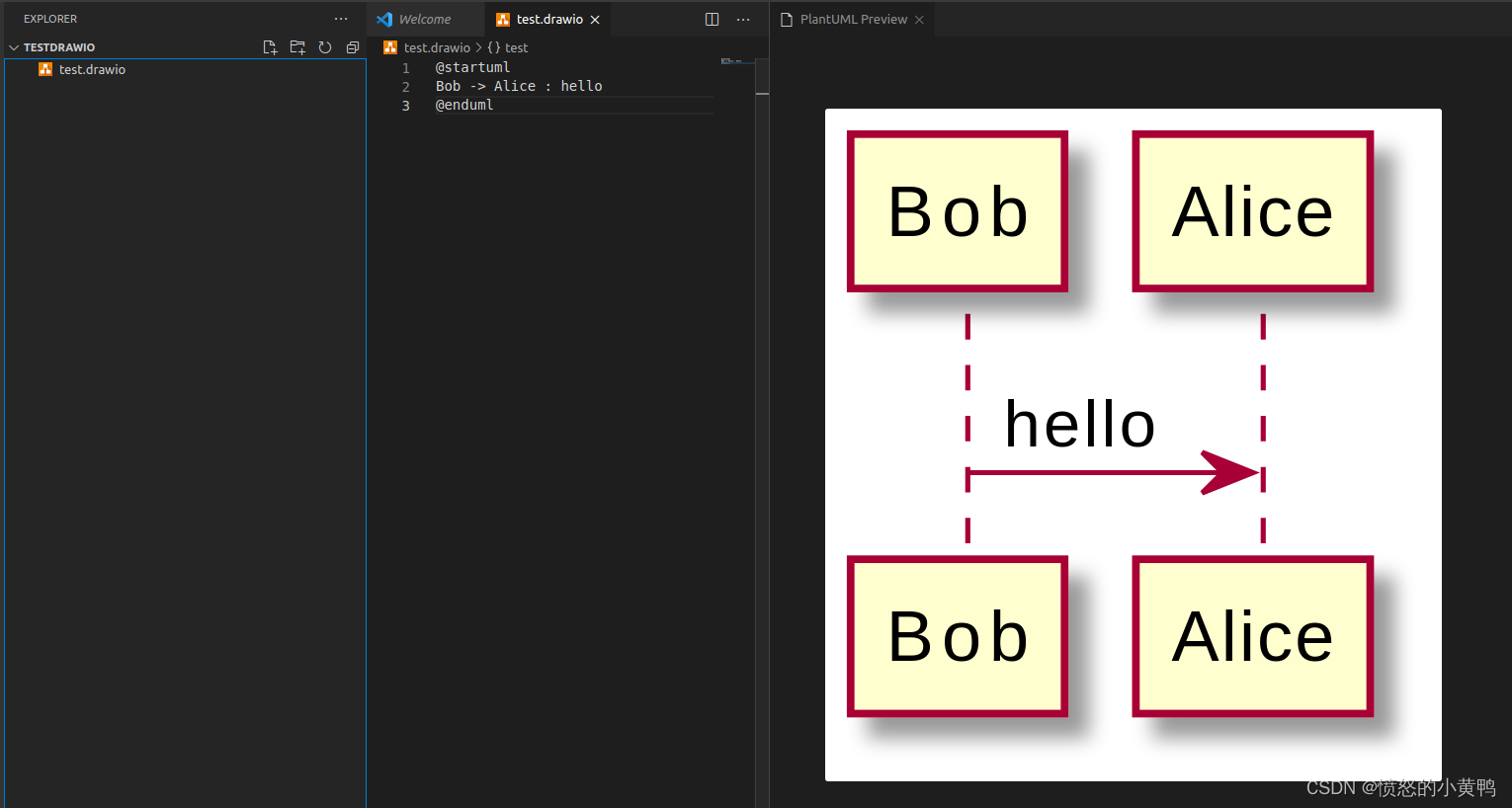

3. 效果如下

4. Windows安装

1. 安装java jdk
   https://www.oracle.com/java/technologies/downloads
2. 配置java环境变量
   1. 命令行运行sysdm.cpl，选择到环境变量配置
   2. 新建JAVA_HOME环境变量，环境变量的值为java jdk的安装路径，如C:\Program Files(x86)\jdk1.8.0_292
   3. 新建CLASSPATH环境变量，环境变量的值为.;%JAVA_HOME%\lib\dt.jar;%JAVA_HOME%\lib\tools.jar;
   4. 修改Path环境变量，追加%JAVA_HOME%\bin和%JAVA_HOME%\jre\bin
3. 安装Graphviz，安装时选择将其添加到环境变量
4. 下载plantuml.jar
https://www.graphviz.org/download/
5. vscode 下载PlantUML插件
6. 配置plantuml.jar，这是为了解决在使用官方示例时有些新语法解析错误的问题
   1. vscode 中按 Ctrl+Shift+P
   2. 输入settings，选择Open User Settings(JSON)，配置内容如下

   {
   	"plantuml.render":"Local",
   	"plantuml.jar":"C:\\Program Files\\Graphviz\\bin\\plantuml.jar"
   }


5. 关于PlantUML

参见PlantUML
