低功耗蜂窝物联网面临的工程挑战

在开发具备蜂窝通信能力、依靠电池供电的物联网设备时，工程师常常会遇到一个核心难题：如何精准定位蜂窝网络事件发生的时间点及其对应的功耗消耗位置。尽管现有的功耗测量工具能够以微秒级分辨率记录电流变化，但真正的价值在于将这些测量数据与触发它们的底层蜂窝协议事件建立起直接的对应关系。

对于那些从事长寿命物联网产品开发（例如医疗级传感器、资产追踪设备）的工程师来说，能够在一张时间轴上同时观察功耗曲线和网络信令行为，不仅是一项便利功能，更是实现数年电池寿命的关键前提。

省电模式分析不容忽视

蜂窝物联网设备在其生命周期内绝大多数时间都处于低功耗状态。PSM（省电模式）和eDRX（扩展非连续接收）等机制理论上可以将平均电流从毫安级降至微安级——但前提是配置正确且经过充分验证。

这里的技术难点在于：这些省电机制依赖于设备与网络之间复杂的时序配合。一旦eDRX周期配置有误，或者网络侧发出了非预期的寻呼消息，功耗可能会陡增几个数量级。如果无法同时观测电流波形和协议行为，这类问题几乎只能靠猜测来定位。

功耗与信令事件的联合分析能力

Otii产品套件（Otii 硬件+ Otii软件）为嵌入式设备的完整功耗特性分析提供了根基。但仅看功耗曲线只能获取一半的信息。Otii的外部日志导入功能恰好弥补了这一缺口——它将功耗分析从单纯的“测量”提升到了“洞察”的层面。

Anritsu MT8000A信令日志的导入

借助Otii TCP服务器与Python自动化脚本，工程师可以将来自外部设备（例如Anritsu MT8000A蜂窝网络分析仪）带时间戳的日志数据直接导入到Otii项目中。这样便形成了一条统一的时间轴，功耗曲线与网络事件在该时间轴上精确对齐。

在蜂窝物联网测试中，这种能力使工程师能够：

• 验证PSM时序：精准查看调制解调器何时进入深度睡眠，并与网络定时器的预期值进行比对。
• 分析eDRX周期：区分寻呼窗口期与睡眠期的电流行为。
• 表征上行功率控制的影响：理解在不同模拟距离基站的条件下，上行功率控制如何影响电池消耗。
• 调试意外唤醒：从协议层面定位导致功耗异常的根本原因。

MT8000A提供了对以下蜂窝网络功能的完整控制能力：

• PSM定时器配置（T3324活动定时器、T3412周期性TAU定时器）
• eDRX周期长度与寻呼时间窗配置
• 上行发射功率要求
• 寻呼与移动性场景
• 异常场景测试（网络拒绝、定时器失配）

搭配使用Otii Ace Pro 和 Anritsu MT8000A进行关联测试时的推荐配置参数示例：

• PSM: T3324 = 2s, T3412 = 54min
• eDRX: 寻呼窗口 = 2.56s, 周期 = 40.96s
• 路径损耗步进: 0dB, 30dB, 60dB, 90dB

当使用Anritsu MT8000A这类基站模拟器时，工程师可以完全掌控蜂窝环境，模拟5G RedCap、LTE-M和NB-IoT网络。将MT8000A的协议日志导入Otii之后，每一个网络层事件都能与其对应的功耗特征同步呈现。

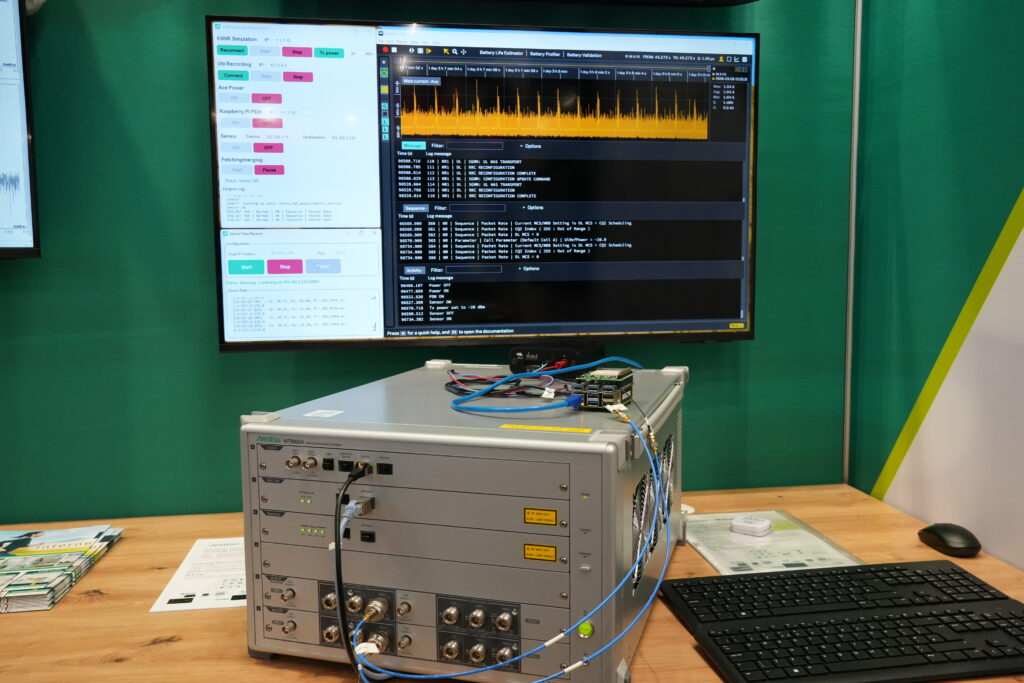

图1：Otii Ace Pro与Anritsu MT8000A联合测试配置——功耗测量与网络行为同步

将网络信令数据实时导入Otii

在DUT（被测设备）运行于特定网络参数条件下进行测量时，MT8000A输出的基于文本的日志可以实时导入。通过Python脚本调用Otii API，系统读取MT8000A的日志数据，并经由Otii TCP Server在Otii桌面应用中完成可视化。这相当于在Otii项目中新增了一个测量通道，用于显示网络事件、连接状态、传输突发脉冲、睡眠周期以及协议消息——所有这些信息都与对应的功耗测量数据保持同步（见下图）。本应用笔记详细说明了导入步骤，并附带了一个Python示例脚本供用户参考。

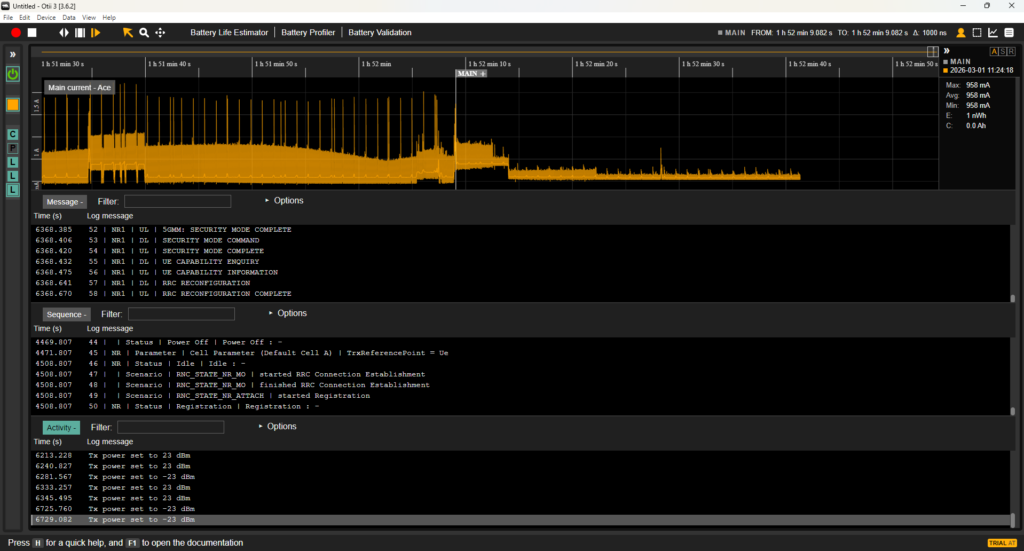

Anritsu MT8000A信令日志与Otii功耗测量值对齐后的界面。图中展示了传输时的功率变化对DUT功耗的直接影响。

加速蜂窝物联网产品的开发进程

网络事件与功耗行为的同步视图，让工程师能够量化每一个具体操作的能耗代价——无论是单次传感器数据传输，还是网络注册与切换事件。工程师可以对比不同网络配置下的功耗表现，找出最优的省电参数组合；验证设备实际行为是否符合设计预期；并建立自动化回归测试流程，在开发早期就发现潜在的功耗问题。

以路径损耗对功耗的影响为例：在设备发射过程中，逐步改变MT8000A的路径损耗设定值，Otii会记录下每种条件下的电流消耗曲线。前述Otii桌面应用截图清楚地表明，基站侧发射功率的变化会如何影响DUT的功耗。这种同步测试方法能够生成完整的“功耗-距离”特性曲线，为不同蜂窝物联网部署场景下的电池寿命估算提供直接依据。

该方法将原本碎片化、依赖手动操作的验证流程，转变为一套高效、可复现的测试工作流。

总结

要在蜂窝物联网设备上实现数年电池寿命，仅有优秀的硬件设计是不够的——还必须深入理解网络行为对功耗的影响机制。通过将Otii的高精度功耗测量能力与Anritsu MT8000A等仪器输出的同步蜂窝协议日志相结合，工程师获得了从开发阶段到生产阶段优化每一个微安电流所需的完整可见性。最终成果是：嵌入式电子与物联网产品能够切实达到其电池寿命目标，降低现场故障率，并提供互联应用所要求的高可靠性。

常见问答

• 使用Python导入外部日志的具体操作 Importing external logs into an Otii 3 project using Python - Use cases
• 示例Python脚本下载链接https://docs.qoitech.com/cn/user-manual/python-scripting
• Anritsu MT8000A相关应用笔记链接 https://www.anritsu.com/en-us/test-measurement/products/mt8000a等）
• 相关实验测试文章《高效配置与评估蜂窝物联网中的 eDRX》《使用 Nordic nRF9151-DK 测量 LTE 不同省电模式》
