一、低空项目建设普遍痛点

各地开展空中巡查数字化建设时，常遇到诸多共性问题：

• 分开搭建飞控管理平台、无人机巡检平台、无人机智慧巡查系统，多套软件数据隔离，无人机、自动机巢无法统一调度；
• 空域报备、航线规划、AI 识别、工单处置分属不同工具，多系统对接调试工作量大；
• 简易无人机管理系统缺少多部门协同能力，不满足公安、城管、水利、应急联合巡查业务；
• 部分工具无法内网私有化部署，难以通过政务等保测评。

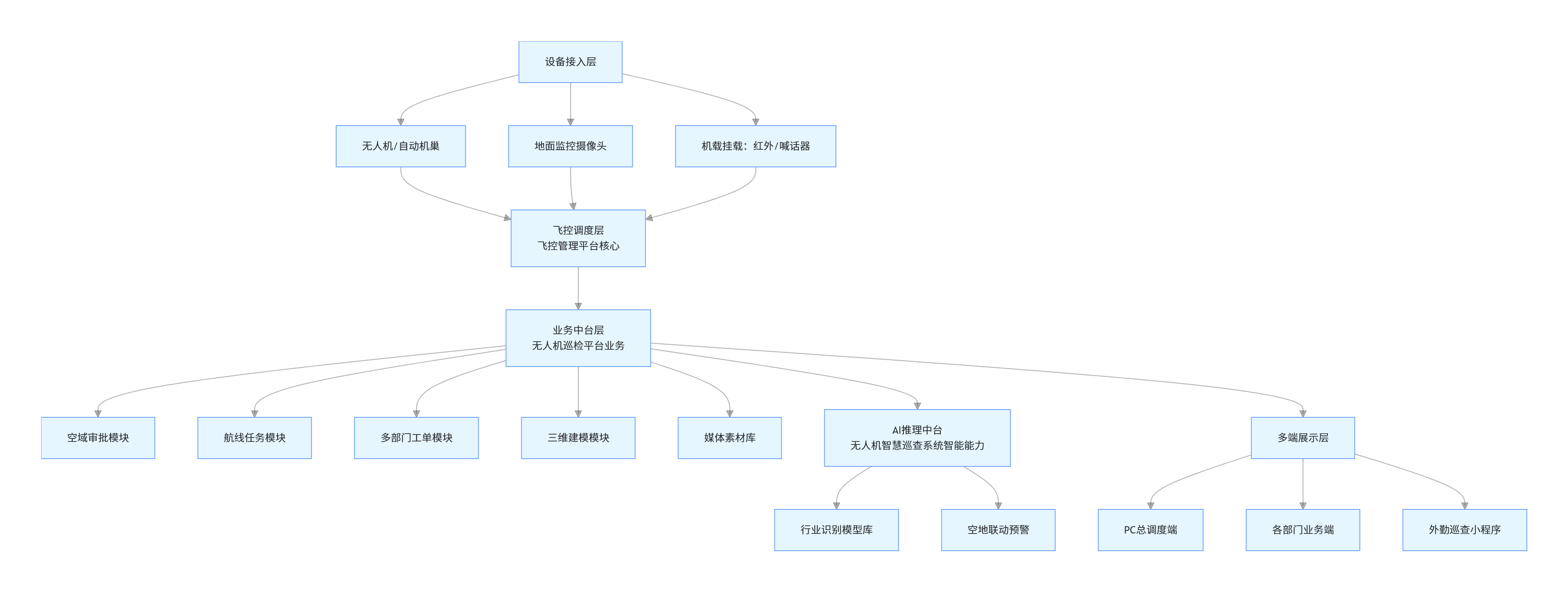

二、一体化无人机管理系统整体分层架构

整套无人机管理系统采用微服务四层架构，整合飞控管理平台、无人机巡检平台、无人机智慧巡查系统全部业务能力，分层解耦可按需选配功能，所有数据本地存储适配内网环境。

设备接入层

无人机/自动机巢

地面监控摄像头

机载挂载：红外/喊话器

飞控调度层
飞控管理平台核心

业务中台层
无人机巡检平台业务

空域审批模块

航线任务模块

多部门工单模块

三维建模模块

媒体素材库

AI推理中台
无人机智慧巡查系统智能能力

行业识别模型库

空地联动预警

多端展示层

PC总调度端

各部门业务端

外勤巡查小程序

graph TD
    A[设备接入层] --> A1[无人机/自动机巢]
    A --> A2[地面监控摄像头]
    A --> A3[机载挂载：红外/喊话器]

    A1 --> B[飞控调度层<br>飞控管理平台核心]
    A2 --> B
    A3 --> B

    B --> C[业务中台层<br>无人机巡检平台业务]
    C --> C1[空域审批模块]
    C --> C2[航线任务模块]
    C --> C3[多部门工单模块]
    C --> C4[三维建模模块]
    C --> C5[媒体素材库]

    C --> D[AI推理中台<br>无人机智慧巡查系统智能能力]
    D --> D1[行业识别模型库]
    D --> D2[空地联动预警]

    C --> E[多端展示层]
    E --> E1[PC总调度端]
    E --> E2[各部门业务端]
    E --> E3[外勤巡查小程序]

设备接入层

无人机/自动机巢

地面监控摄像头

机载挂载：红外/喊话器

飞控调度层
飞控管理平台核心

业务中台层
无人机巡检平台业务

空域审批模块

航线任务模块

多部门工单模块

三维建模模块

媒体素材库

AI推理中台
无人机智慧巡查系统智能能力

行业识别模型库

空地联动预警

多端展示层

PC总调度端

各部门业务端

外勤巡查小程序

分层说明

1. 设备接入层：统一接入辖区所有无人机、自动化机巢、地面监控硬件，完成设备数据采集；
2. 飞控调度层：飞控管理平台核心，负责远程操控、自动航线、视频流实时传输；
3. 业务中台层：无人机巡检平台主体，承载空域、工单、建模、素材归档全业务；
4. AI 推理中台：赋能无人机智慧巡查系统，实现画面自动识别、隐患告警、跨时段对比分析；
5. 多端展示层：提供 PC、小程序多访问端口，适配调度人员、外勤人员不同使用场景。

三、核心业务模块标准化设计

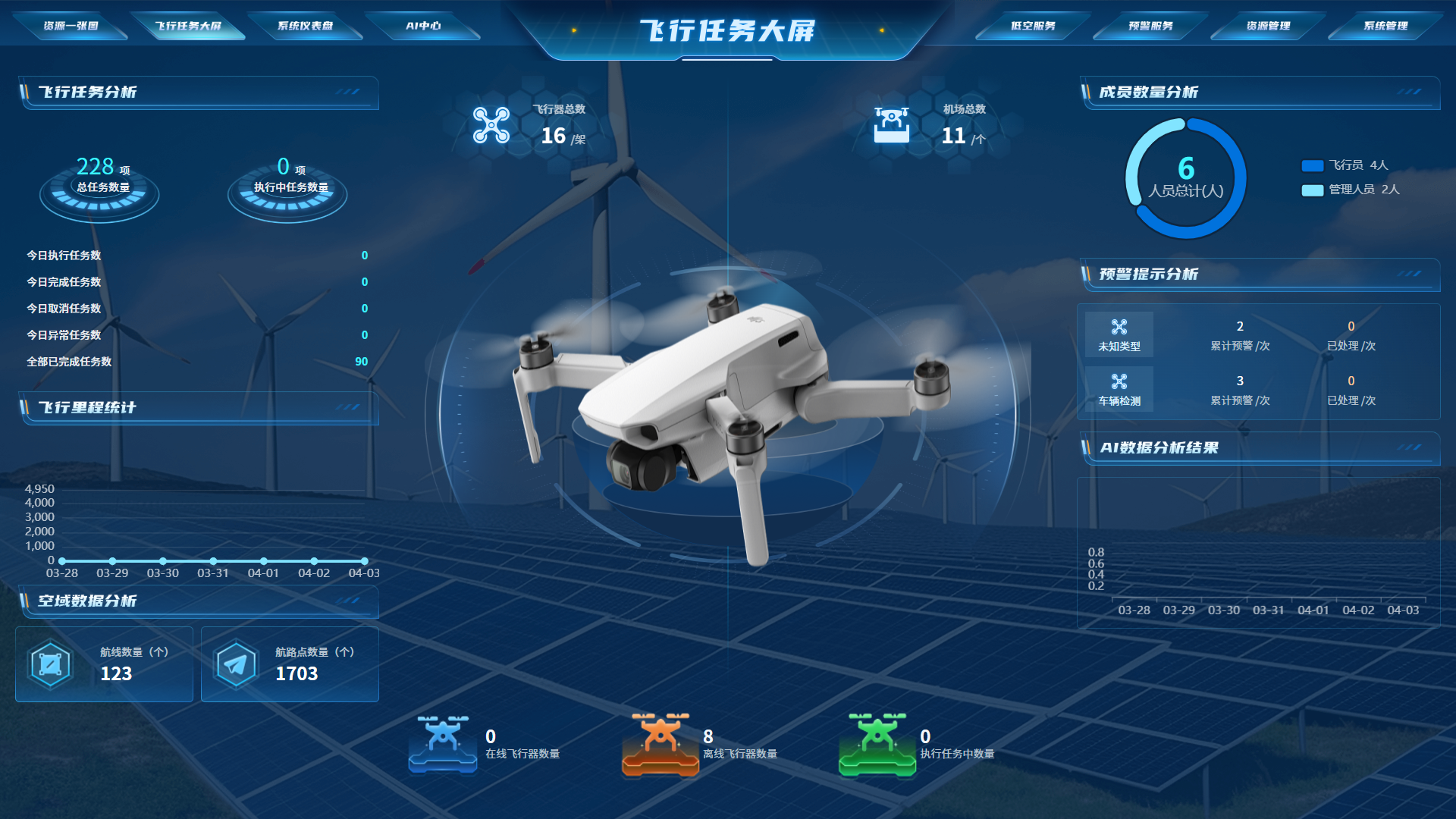

1. GIS 一张图可视化调度模块

GIS 可视化大屏是飞控管理平台、无人机巡检平台统一调度载体，区分市级总调度大屏、分部门业务大屏，数据按账号权限隔离展示。

• 全域地图加载机巢、无人机点位，实时同步电量、温湿度、风速等环境数据；
• AI 识别告警点位直接地图标注，支持定位导航，整合飞行架次、工单完成率多维度统计看板；
• 内置知识库检索功能，快速调取无人机智慧巡查系统历史航拍、告警台账。

2. 空域管理与全域设备运维模块

空域线上审批是无人机管理系统基础刚需，支持可视化绘制禁飞、限飞区域，空域申请、多级审批全线上流转。

• 远程管控机巢舱门、空调、爆闪灯，支持设备批量固件升级；
• 飞手档案统一管理，基于角色分配航线规划、视频查看、设备操控权限。

3. 远程飞控与自动化巡检模块

飞控管理平台支持全自动周期巡查、应急人工接管两种模式，支撑 7×24 小时无人值守无人机智慧巡查。

• 支持航点、带状、环状、倾斜摄影多类航线，兼容 KMZ 文件导入复用；
• 内置低电量返航、断点续飞逻辑，多路视频支持多窗口分屏预览、历史回放。

4. AI 推理与空地联动感知模块

AI 中台作为无人机巡检平台智能核心，搭载多行业标准化检测模型，覆盖违建、裸土、火情、电力缺陷、河道垃圾等巡查场景。

• 支持自定义识别区域、置信度阈值，地面摄像头识别异常后自动调度无人机复核；
• 同航线不同时段图像 AI 对比，自动生成区域变化报告，告警同步推送至 PC 与小程序。

5. 多部门工单闭环管理模块

面向多单位联合巡查打造，是政务类无人机管理系统核心模块，覆盖工单创建、派发、执行、复核、归档全流程。

• 工单自动关联航拍视频、二维 / 三维模型、AI 识别报告，全操作日志留存用于审计；
• 可视化配置飞行、AI 调用计价参数，自动生成运维费用台账。

6. 三维建模与媒体素材管理模块

无人机巡检平台支持在线创建正射、倾斜摄影建模任务，配套独立模型资源库，可叠加至 GIS 地图使用。

• 航拍素材自动归档，支持多条件筛选、批量下载，一键导出标准化巡检成果报告。

7. 外勤轻量化小程序模块

外勤人员无需登录 PC 飞控管理平台，通过小程序完成无人机智慧巡查基础工作：实时查看设备直播、签收处置隐患工单、移动端语音喊话、统计月度飞行数据。

8. 权限审计与私有化部署模块

整套无人机管理系统采用三级数据隔离架构，完整留存登录、飞控、设备操作日志，支持批量导出审计。飞控管理平台、无人机巡检平台、无人机智慧巡查系统全部支持国产化服务器内网离线部署，所有飞行、告警、影像数据本地存储，满足等保测评规范。

四、系统适配落地应用场景

1. 市域低空一网统管项目：多部门联合空中巡查，部署一体化无人机智慧巡查系统；
2. 智慧城管数字化建设：违建、扬尘、道路病害巡查，选用标准化无人机巡检平台；
3. 基础设施巡检：电力光伏、河道水利、轨道交通常态化空中监测；
4. 应急安防项目：森林防火、水域救援、大型活动空中调度飞控管理平台；
5. 园区、矿山、乡镇厂区：低空安防常态化智能管控无人机管理系统。

五、总结

本文完整拆解一体化无人机管理系统整体微服务架构，详细说明飞控管理平台、无人机巡检平台、无人机智慧巡查系统各层级功能设计，配套 mermaid 架构流程图，覆盖空域审批、远程飞控、AI 智能识别、多部门工单、三维建模、内网私有化部署等核心能力，方案可作为低空一网统管、智慧城管、电力水利、应急救援项目设计、平台选型参考
