高通芯杀进边缘 AI：QCS8550 开发板的旗舰算力到底有多强

之前聊的 RK3576 和 RV1126B 都是瑞芯微的芯片。今天这本规格书翻开一看——高通 QCS8550。八核 Kryo CPU、Adreno 740 光追 GPU、48 TOPS NPU、8K@60fps 解码——这不是手机 SoC 的参数，这是一块边缘 AI 开发板。

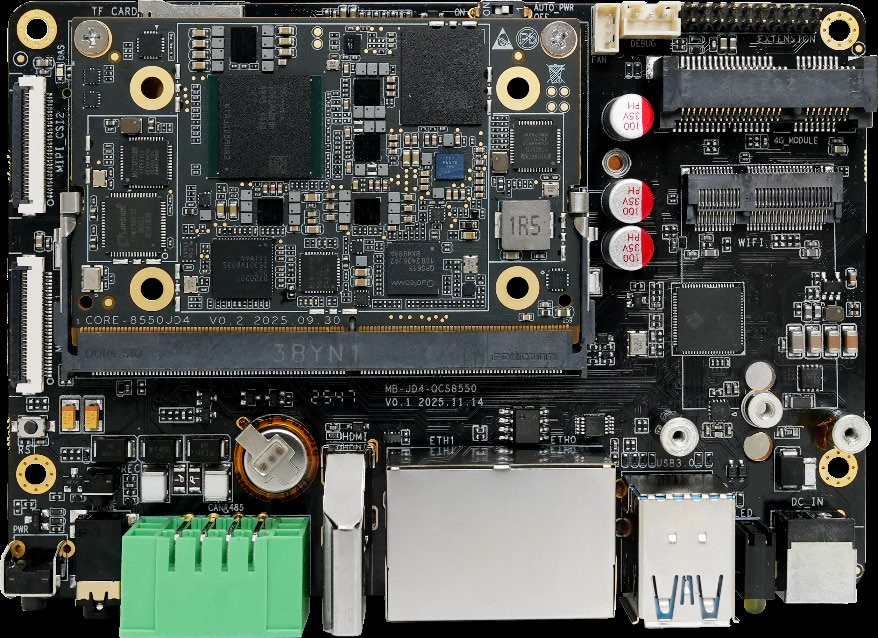

AIO-8550JD4，把高通旗舰移动 SoC QCS8550 做成了 Linux 边缘计算板。我翻完 19 页规格书之后的感觉就是：这颗芯的规格，已经把目前主流边缘 AI 板卡的上限往上拉了一大截。

一、QCS8550 是一颗什么级别的 SoC？

先把核心参数摊开：

模块	参数
CPU	高通 Kryo：1×GoldPlus@3.2GHz + (2+2)Gold@2.8GHz + 3×Silver@2.0GHz，4nm 工艺
GPU	Adreno 740，支持光线追踪，Vulkan 1.2 / OpenCL 3.0
NPU	双 eNPU V3：4 个 HVX + 1 个 HMX，48 TOPS（INT8）/ 12 TOPS（FP16）
ISP	高通 Spectra 认知 ISP，3 个 18 位 3600 万像素 ISP
视频解码	8K@60fps / 4K@240fps（H.265/VP9/AV1）
视频编码	8K@30fps / 4K@120fps（H.265/H.264）
内存	16GB LPDDR5x
存储	256GB UFS4.0 + M.2 M-KEY SSD 扩展 + TF Card
工艺	4nm 先进制程

几个让我停下来多看两眼的数字：

48 TOPS NPU。 之前 RK3576 是 6 TOPS，RK3588 是 6 TOPS（带 3 倍 NPU 也是 6 TOPS）。QCS8550 直接把 NPU 算力拉到 48 TOPS——差了整整 8 倍。这意味着不光是 YOLO 级别的目标检测可以跑，更接近云端推理的模型精度和吞吐都能在边缘端实现。

Adreno 740 光追 GPU。 边缘 AI 板卡上出现支持光线追踪的 GPU，这在以前很难想象。OpenGL ES 3.2、Vulkan 1.2、OpenCL 3.0 全配置——图形渲染和 GPU 通用计算的能力，对云游戏、数字孪生、AR/VR 这类场景的价值比单纯的 TOPS 数字更大。

8K@60fps 视频解码。 这是一个很夸张的数字。RK3588 是 8K@60fps 解码，但 QCS8550 的 8K@60fps 解码 + 8K@30fps 编码，并且支持无线显示场景下 4K 解码编码并发。对需要多路视频流的场景（多 camera 融合、视频墙、直播推流），这套编解码引擎是实打实的优势。

二、48 TOPS NPU：边缘端的算力天花板

NPU 是 QCS8550 在边缘 AI 场景中最核心的卖点。

双 eNPU V3 架构：

• 4 个 HVX（Hexagon 向量扩展）处理向量运算
• 1 个 HMX（Hexagon 矩阵扩展）处理矩阵乘加
• INT8 下 48 TOPS，FP16 下 12 TOPS
• 支持 INT4/INT8/INT16/FP16 混合运算

规格书里列的支持模型列表很全：Deepseek-R1 系列、Gemma 系列、Llama 系列、Qwen 系列、Phi 系列——主流的大语言模型都能跑。48 TOPS 的算力意味着参数规模可以比 RK3588/3576 大一个数量级，不需要降量化精度就能获得合理的推理速度。

高通还提供了 QNN（Qualcomm Neural Networks）AI 推理框架，加上 TensorFlow、PyTorch、ONNX 等主流框架的支持，模型迁移路径比较清晰。

说实话，目前边缘端能跑到 48 TOPS NPU 的板卡，一只手数得过来。

三、和 RK3588 的全面对比

RK3588 是目前边缘 AI 领域最主流的 SoC 之一，直接对比最能看清 QCS8550 的定位：

对比项	AIO-8550JD4（QCS8550）	AIO-3588JD4（RK3588）
工艺	4nm	8nm
CPU	Kryo：1×3.2GHz + 4×2.8GHz + 3×2.0GHz	4×A76@2.4GHz + 4×A55@1.8GHz
GPU	Adreno 740（光线追踪）	Mali-G610 MC4
NPU	48 TOPS（INT8）/ 12 TOPS（FP16）	6 TOPS（INT8）
内存	16GB LPDDR5x	最高 32GB LPDDR4/LPDDR5
存储	256GB UFS4.0 + M.2 SSD 扩展	eMMC 最高 256GB + TF Card
视频解码	8K@60fps / 4K@240fps	8K@60fps / 4K@120fps
视频编码	8K@30fps / 4K@120fps	8K@30fps / 4K@120fps
ISP	Spectra 认知 ISP，3×18 位 36MP	内置 48MP ISP，120dB HDR
典型功耗	4.8W	~8W（整机）
最大功耗	18W	~28W（整机）
以太网	2 × 千兆 RJ45	2 × 千兆 RJ45
高速接口	M.2 M-KEY / E-KEY / B-KEY / Mini PCIe	M.2 M-KEY / Mini PCIe
无线扩展	M.2 E-KEY WiFi6 / BT5.2，Mini PCIe 4G，M.2 B-KEY 5G	Mini PCIe 4G/5G
视频输入	4 × MIPI CSI（D/C PHY）	1 × MIPI CSI
视频输出	HDMI2.0（4K@60Hz）	HDMI2.1（8K@60Hz）
工业接口	RS485 + RS232 + CAN 2.0	RS485 + RS232

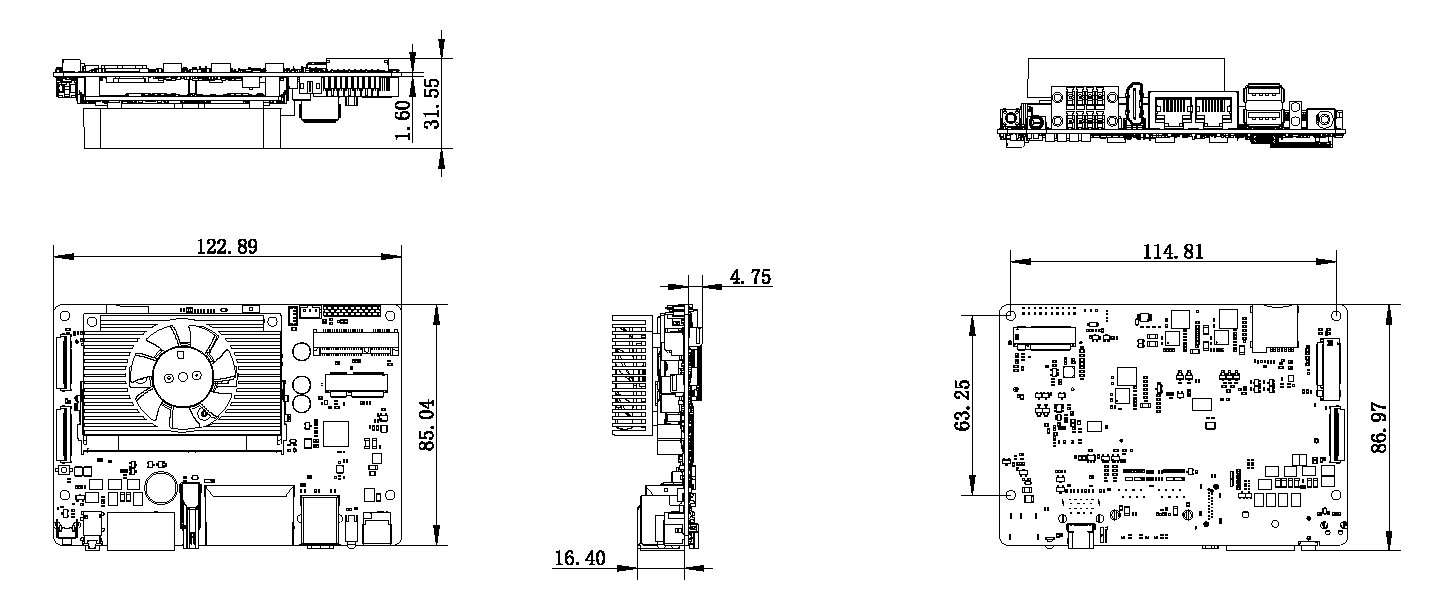

尺寸	122.89 × 85.04 × 31.55mm	约 120×80mm
系统	Linux	Linux / Android / RTLinux

几个关键差异：

1. NPU 算力差距 8 倍。 这是最核心的差异。48 TOPS vs 6 TOPS，意味着 QCS8550 可以跑更大的模型、更复杂的推理流水线，或者在同一个模型上获得更高的 FPS。如果应用需要跑 7B 以上的 LLM 或高精度多模态模型，QCS8550 的 NPU 储备量完全不同。

2. 4 路 MIPI CSI 输入。 RK3588 通常只有 1 路 MIPI CSI，而 QCS8550 提供了 4 个 MIPI CSI 接口（支持 DPHY 和 CPHY），支持最多 4 路摄像头同时接入。对多目相机、全景拼接、多视角检测这类场景来说，这是一个非常实用的硬件能力。

3. 扩展接口更丰富。 AIO-8550 不仅有 M.2 M-KEY（SSD），还有 M.2 E-KEY（WiFi/BT 模块）、M.2 B-KEY（5G 模块）、Mini PCIe（4G 模块）——三个独立插槽覆盖了几乎所有无线通信扩展需求。RK3588 这边通常只有 Mini PCIe。

4. 工业端子更全。 凤凰端子座上同时引出了 RS485、RS232 和 CAN 2.0。RK3588 的规格书里通常只有 RS485。做机器人、车载、工业控制的团队，CAN 总线是硬需求。

5. 功耗优势。 4.8W 典型 / 18W 最大 vs 约 8W / 28W——QCS8550 的 4nm 工艺带来了能效优势。算力 8 倍于 RK3588，功耗反而更低（典型值）。

6. RK3588 保留优势： HDMI2.1 支持 8K@60Hz 输出（QCS8550 是 HDMI2.0 4K@60Hz）、RTLinux 硬实时支持、更多成熟行业应用案例。

四、接口详解

AIO-8550JD4 的接口布局非常丰满：

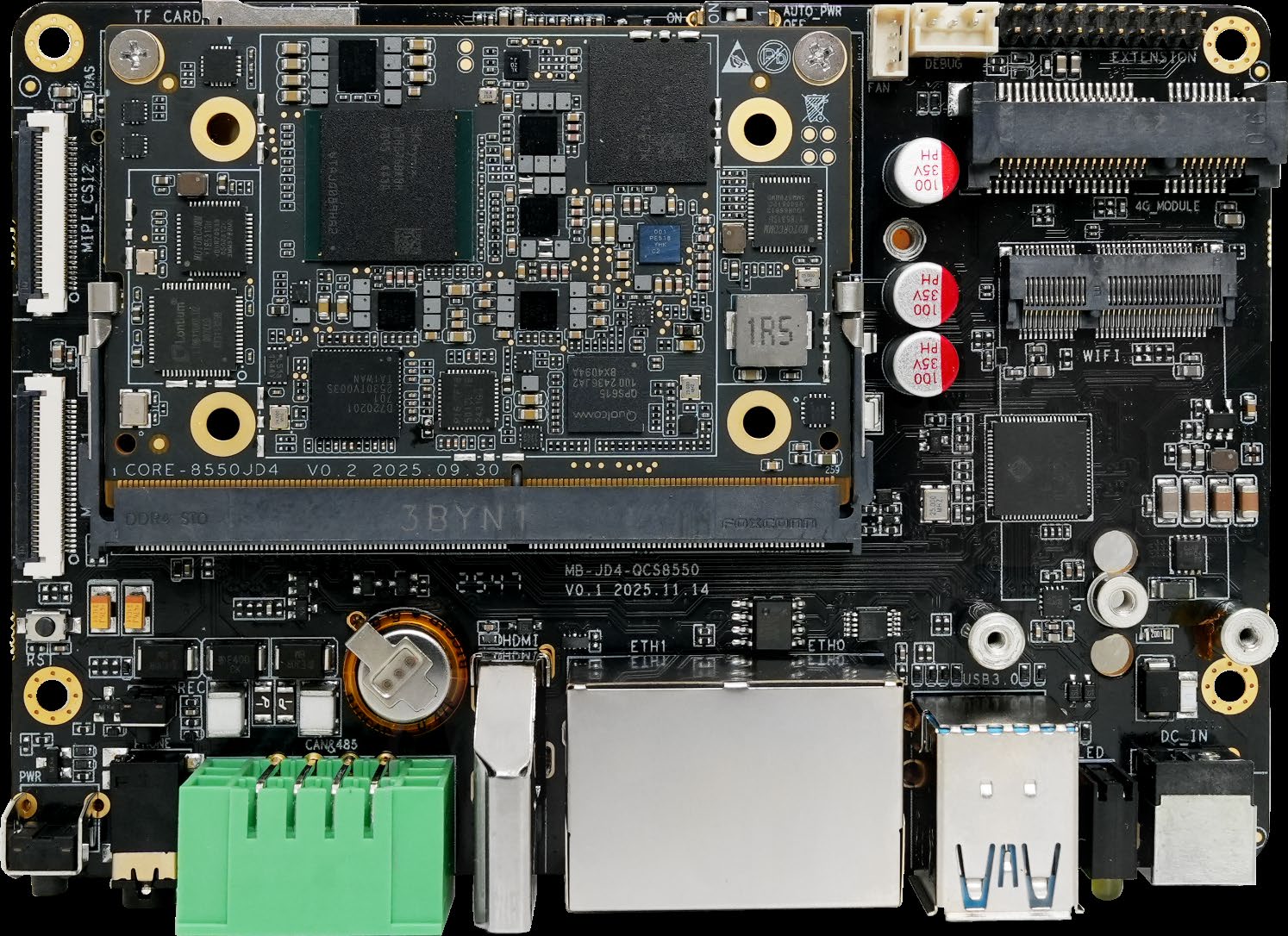

正面接口：

• 2 × RJ45 千兆以太网口
• 2 × USB3.0（限流 1A）
• HDMI2.0（4K@60Hz）
• 3.5mm 音频接口（MIC 录音，美标 CTIA）
• DC 12V 电源（5.5×2.1mm，支持 12V~24V 宽压）
• 电源键、Reset、Recovery
• 自动上电拨码开关

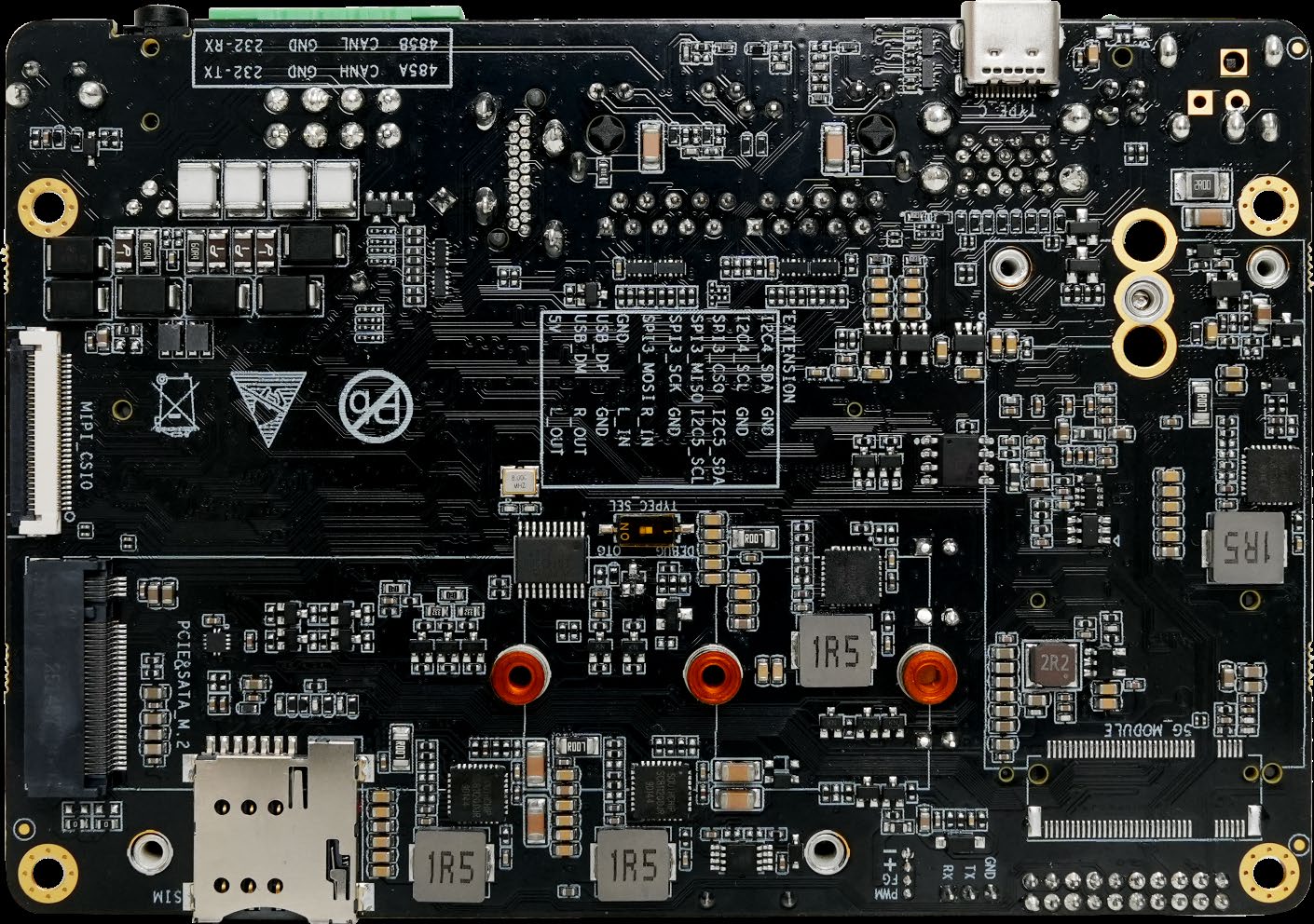

背面接口：

• MIPI CSI × 4（D/C PHY，30Pin-0.5mm）
• M.2 M-KEY（SSD，2242/2260/2280）
• M.2 E-KEY（WiFi/BT 模块）
• M.2 B-KEY（5G 模块，默认不贴）
• Mini PCIe（4G 模块）
• 凤凰端子座（8Pin-3.5mm）
• Type-C（烧录）、SIM Card、Debug、FAN、TF Card

完整接口清单：

接口	数量	说明
千兆以太网	2	RJ45，1000Mbps
USB3.0	2	限流 1A
MIPI CSI	4	D/C PHY，2×4Lane + 2×2Lane
HDMI	1	2.0，4K@60Hz
M.2 M-KEY	1	SATA/PCIe NVMe SSD，2242~2280
M.2 E-KEY	1	WiFi/BT 模块
M.2 B-KEY	1	5G 模块（默认不贴）
Mini PCIe	1	4G 模块
凤凰端子	1	8Pin-3.5mm：RS485 + RS232 + CAN 2.0
Type-C	1	烧录口
SIM Card	1	配合 4G/5G
双排排针	20Pin	USB2.0 / UART / I2C / GPIO
FAN	4Pin-1.25mm	散热风扇

凤凰端子座的引脚定义（RS485 + RS232 + CAN）：

引脚	信号
1	RS485_A
2	RS485_B
3	CAN_H
4	CAN_L
5	GND
6	GND
7	RS232_TXD
8	RS232_RXD

五、M.2 三插槽设计：边缘 AI 的通信中枢

QCS8550 的 M.2 扩展方案在边缘板卡里非常少见——同一个板子上集成了三个独立的 M.2 插槽：

• M.2 M-KEY（SSD）：PCIe/SATA NVMe SSD，解决大模型权重的本地存储问题。256GB UFS4.0 + 扩展 SSD，跑大模型不需要担心存储空间。
• M.2 E-KEY（WiFi/BT）：WiFi6 + 蓝牙 5.2 双频模块。
• M.2 B-KEY（5G）：蜂窝网络扩展，适用于没有有线网络覆盖的户外/移动场景。

加上 Mini PCIe 的 4G LTE 插槽，四路无线通信扩展在同尺寸的板卡里很少见。

六、适用场景

48 TOPS 的算力、Adreno 740 GPU、8K 编解码、4 路 MIPI CSI、三路 M.2 扩展——这套配置可以覆盖的场景很宽：

场景	关键能力
机器人与自动驾驶	48 TOPS NPU 做多模态感知 + CAN 总线做电机控制 + 多路 CSI 做视觉融合
云游戏 / 算力服务	Adreno 740 光追 GPU 做渲染 + 8K 编解码做推流 + 千兆双网口做网络
多路智能安防	4 路 MIPI CSI 同时接入 + 8K@60fps 编码 + 48 TOPS 做多路 AI 分析
边缘 AI 服务器	48 TOPS NPU + 大模型私有化部署 + UFS4.0 + M.2 SSD 做本地存储
工业边缘计算	RS485 + RS232 + CAN + 双千兆网口 + 宽压电源
5G 边缘节点	M.2 5G + Mini PCIe 4G + WiFi6，覆盖所有无线通信需求

写在最后

翻完 AIO-8550JD4 的格书，我的感受是：这不是一颗和 RK3588 竞争的产品——它的规格在另一层。

RK3588 是边缘 AI 的中坚力量，6 TOPS NPU、8K 编解码、双千兆，覆盖了当前 80% 边缘计算场景。而 QCS8550 把 NPU 算力拉到 48 TOPS，加上 Adreno 740 GPU、4 路 CSI、三路 M.2 扩展——它瞄准的是需要更大算力储备的边缘场景：多模态大模型推理、多路高清视频 AI 分析、云游戏渲染推流、自动驾驶的边缘训练。

当然，价格也肯定是另一个级别。但对于算力敏感型的边缘项目来说，QCS8550 把之前只能在云端做的事拉到了本地——而且功耗反而更低。如果项目现在在 RK3588 上跑模型，因为算力不够需要降精度或用 GPU 兜底，AIO-8550JD4 值得认真看一下。
