运行 AI 大模型、搭建万卡级 GPU 算力集群时，800G 高速光模块是设备间数据互通的核心载体。看似小巧的金属方盒内部，搭建了两套独立工作链路：发送端负责电信号转光信号，接收端实现光信号还原电信号，八大精密零部件有序配合，完整完成光电转换全过程，DSP 芯片、激光器、AWG 波分复用器是决定模块传输性能的关键核心器件。

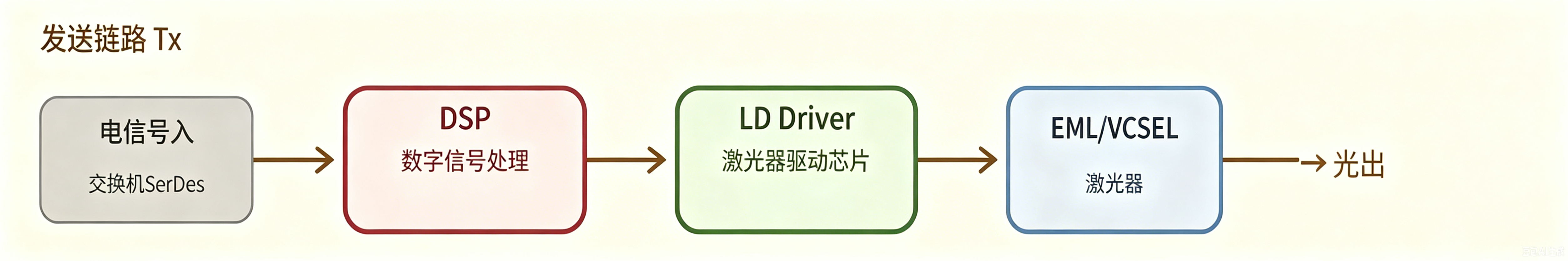

发送端 Tx：把电信号转换成光纤传输光束

交换机下发的电信号，需要经过四层器件逐级处理，才能生成适配光纤远距离传输的复合光信号：

1. DSP 数字信号处理芯片

   可以将 DSP 理解为信号修复工具。高速电信号在铜线传输过程中容易出现衰减、波形失真，该芯片主要承担信号均衡、纠错补偿工作，修整受损数据流，是模块内部功耗最高的核心元器件。

2. LD 激光器驱动芯片

   作用类似信号放大器，接收 DSP 优化完成的电信号并进行功率放大，输出稳定持续的驱动电流，以此控制激光器稳定发光。

3. EML/VCSEL 激光器

   相当于微型光源，是实现电光转换的核心部件，能够将处理后的电信号转化为不同波长的单色光束，是整套光模块的核心发光单元。

4. AWG 波分复用器

   如同光路分流合并通道，可将多束不同波长的单色光整合为一束复合光，仅依靠单根光纤就能同时传输多路高速数据，大幅提升光纤通道的传输利用率。

   多路光束完成整合后，经由光纤接口向外传输，完整实现电信号到光信号的转换流程。

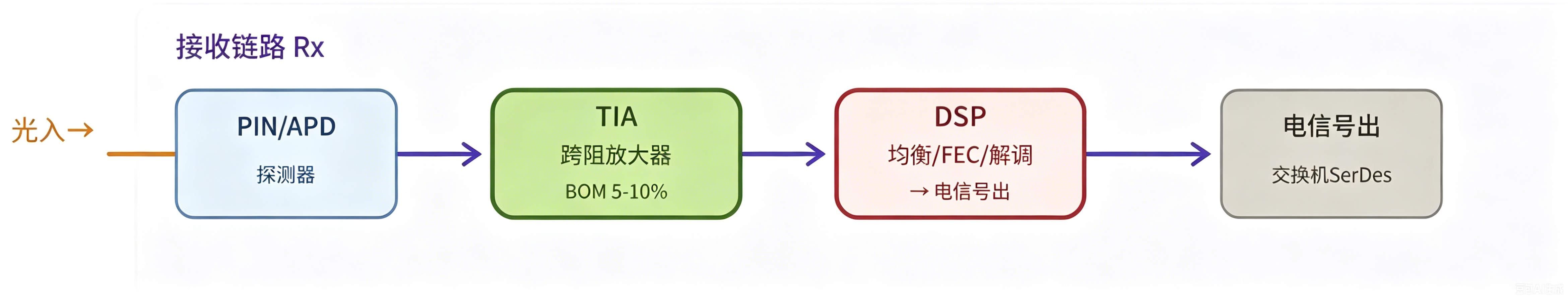

接收端 Rx：光纤光束还原成设备可识别电信号

光纤传输而来的复合光束进入模块后，反向完成光到电的转换，依靠三类器件协同运作：

1. PIN/APD 光电探测器

   原理类似微型感光板，捕捉光纤内传输的光信号，将光子能量转化为微弱的原始电流信号。

2. TIA 跨阻放大器

   起到信号增益作用，光电探测器生成的电流信号强度极低，TIA 负责放大微弱电流，输出可供后端处理的标准电压信号。

3. 接收端 DSP 芯片

   功能与发送端 DSP 相互匹配，对放大后的电信号开展解调、纠错、损耗修复，把杂乱的信号规整为交换机芯片能够识别的标准电信号，最终回传至交换机信号接口。



常规 800G 光模块收发两端结构对称，两端分别搭载一颗 DSP 芯片，两颗芯片也是模块整机功耗的主要来源。

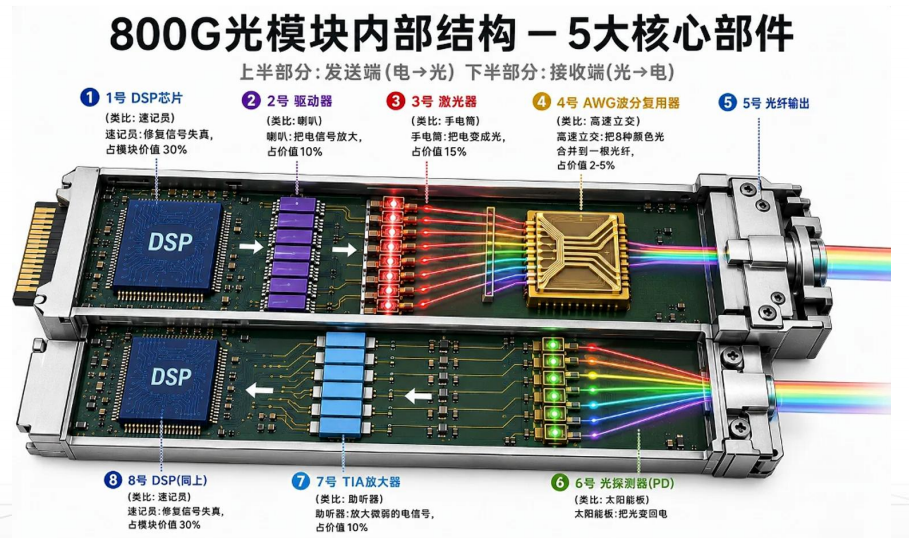

光模块内部结构整体总结

拆解 800G 光模块能够清晰看到，整套设备的传输能力、功耗表现主要由 DSP 芯片、激光器、AWG 波分复用器三大核心器件决定。

八大零部件按照固定顺序串联形成闭环传输链路：发送链路以 DSP 为起点，依次经过驱动芯片、激光器、波分复用器输出光信号；接收链路从光电探测器接收光束，经由放大器放大信号，最后通过 DSP 修复信号完成输出。

所有精密器件环环相扣、协同运转，搭建起 AI 算力集群高速数据交换通道，是保障大模型训练、推理稳定运行不可或缺的底层硬件。
