前言：为什么普通GPS定位误差有1~10米，而RTK能做到厘米级？为什么无人机在高压线附近飞行时航向会乱飘？双天线RTK如何解决这些问题？本文用生活化的方式，从原理到PX4配置，彻底讲清RTK技术。

---

一、问题的提出：普通GPS的"近视"

场景1：无人机测绘的尴尬

你操控一架搭载普通GPS的无人机去测绘一块农田。飞回来后，发现：

• 照片拼接时，边界对不上，错位了2米
• 同一栋房子，两次飞行的位置差了5米
• 生成的正射影像，道路是"波浪形"的

场景2：电力巡检的噩梦

无人机靠近高压线塔巡检，突然：

• 机头方向开始"乱转"，地面站显示航向跳变30度
• 磁罗盘被强电磁干扰，EKF报错
• 无人机开始"画龙"，无法直线飞行

根本原因：普通GPS精度只有米级，磁罗盘容易被干扰。而RTK技术，恰好同时解决了这两个问题。

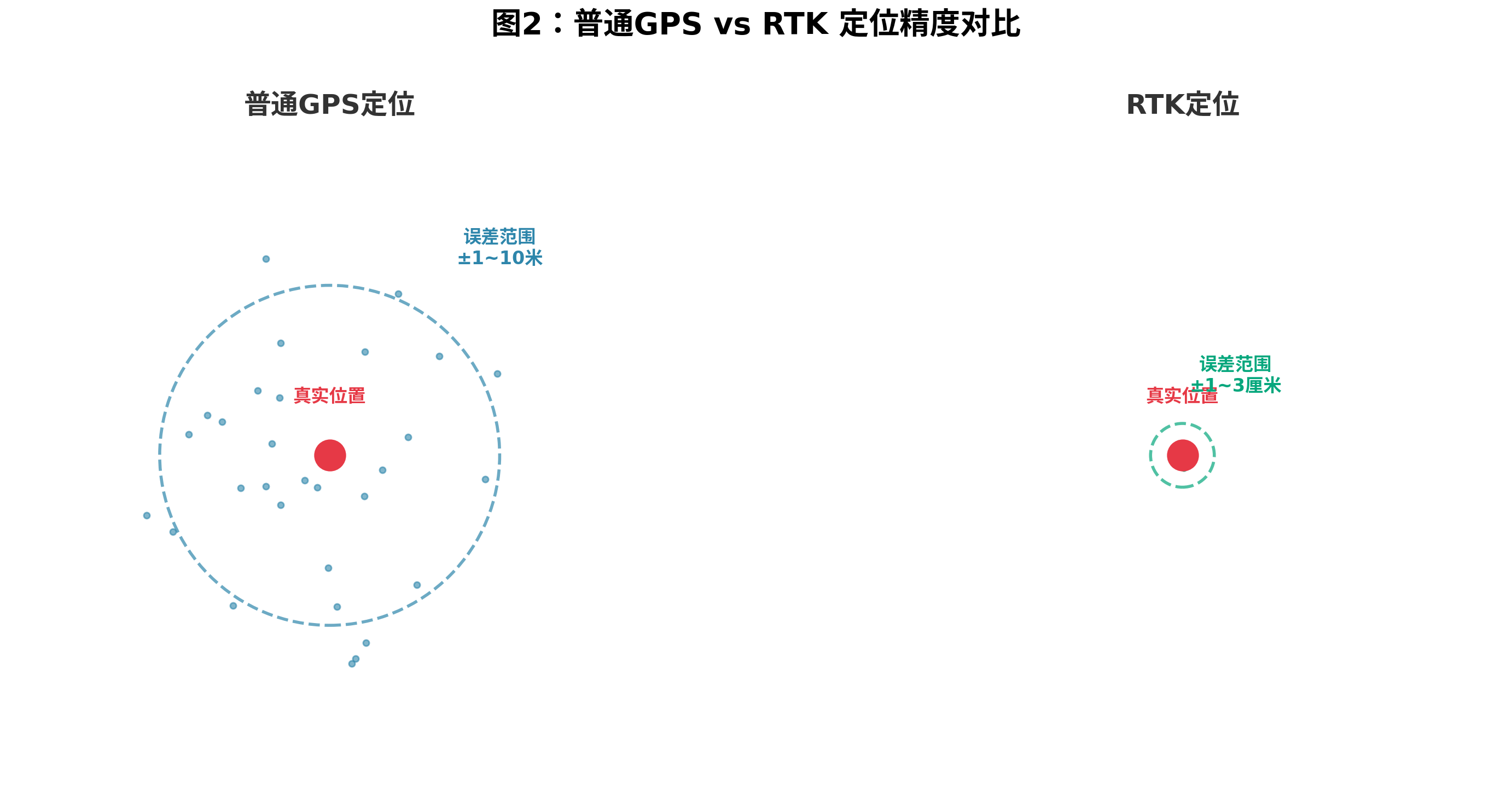

对比项	普通GPS	RTK
水平精度	±1~10米	±1~3厘米
垂直精度	±5~20米	±2~5厘米
航向精度	无（需移动推算）	±0.1°~0.3°（静止即可）
抗磁干扰	依赖磁罗盘	不依赖磁罗盘

---

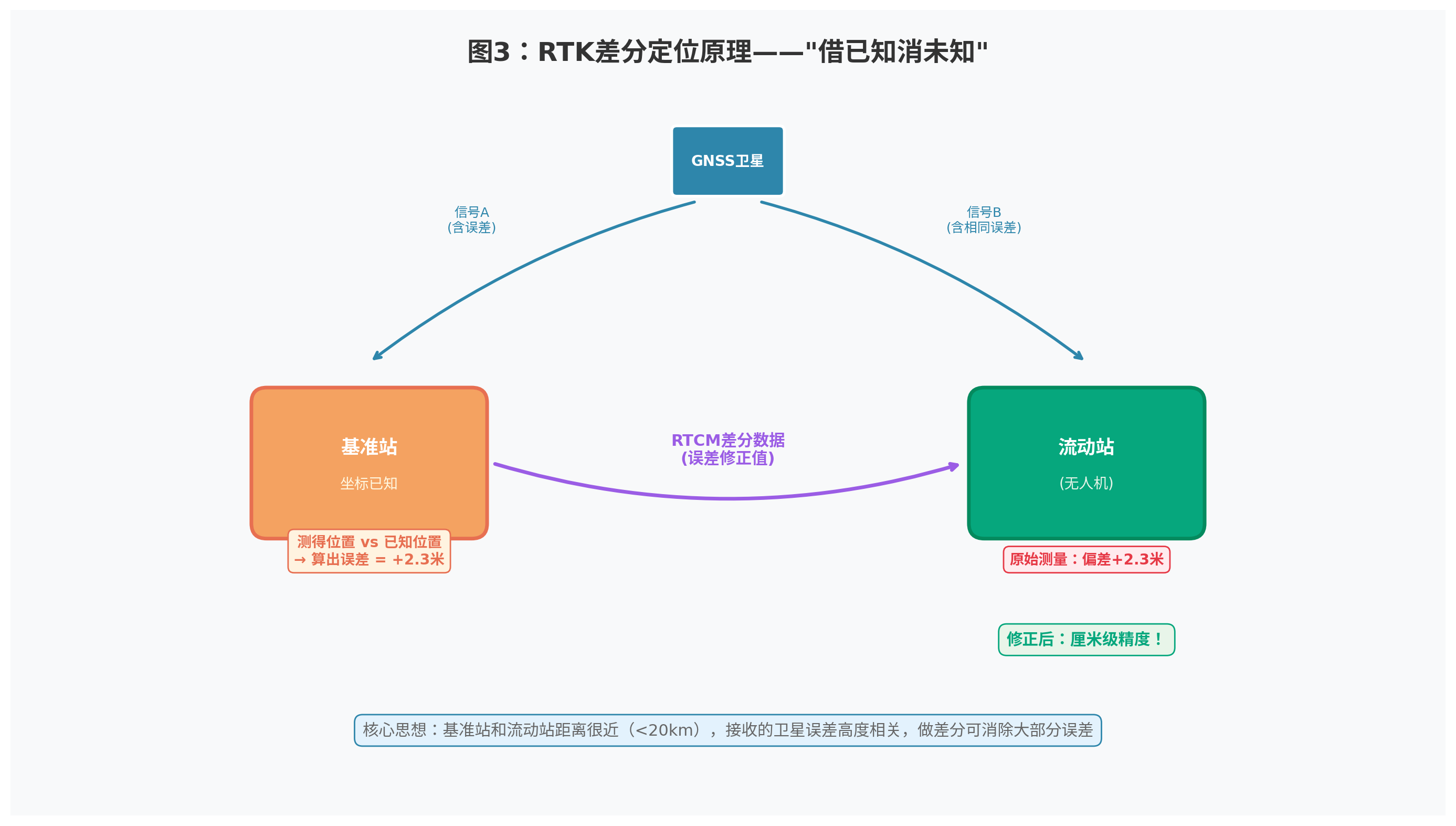

二、RTK的核心原理：“借已知消未知”

RTK全称 Real-Time Kinematic（实时动态差分）。它的核心思想可以用一句话概括：

用一个"已知精确位置"的参考站，算出卫星信号的误差，再把这个误差"广播"给无人机，无人机用误差修正自己的测量结果。

2.1 为什么差分能消除误差？

GNSS信号从卫星传到地面，会经历各种"干扰"：

误差源	大小	能否通过差分消除
卫星轨道误差	~2米	能
卫星钟差	~2米	能
电离层延迟	~5米	能（大部分）
对流层延迟	~0.5米	能（大部分）
多路径效应	~0.5米	不能
接收机噪声	~0.1米	不能

关键洞察：基准站和流动站（无人机）距离很近（<20km），它们接收的同一颗卫星信号，经历的电离层、对流层延迟几乎相同。做差分时，这些公共误差被抵消了。

生活类比：两个人站在相邻的两个山头，同时听同一个广播。虽然广播信号在传播过程中被"扭曲"了，但两个人听到的"扭曲方式"几乎一样。如果一个人知道广播原本的内容（基准站），就能算出"扭曲量"，告诉另一个人如何"还原"。

2.2 载波相位差分：厘米级的秘密

普通GPS用的是伪距（码相位）测量，精度只能到米级。RTK用的是载波相位测量：

• GPS载波波长约 19cm（L1频率）
• 测量载波相位的精度可达 毫米级
• 通过整周模糊度解算，确定完整的载波周期数
• 最终实现 厘米级 定位

整周模糊度解算是RTK的"灵魂"——它要解决"到底绕了多少圈"的问题。一旦解算成功（Fixed解），精度就从"米"跳到"厘米"。

---

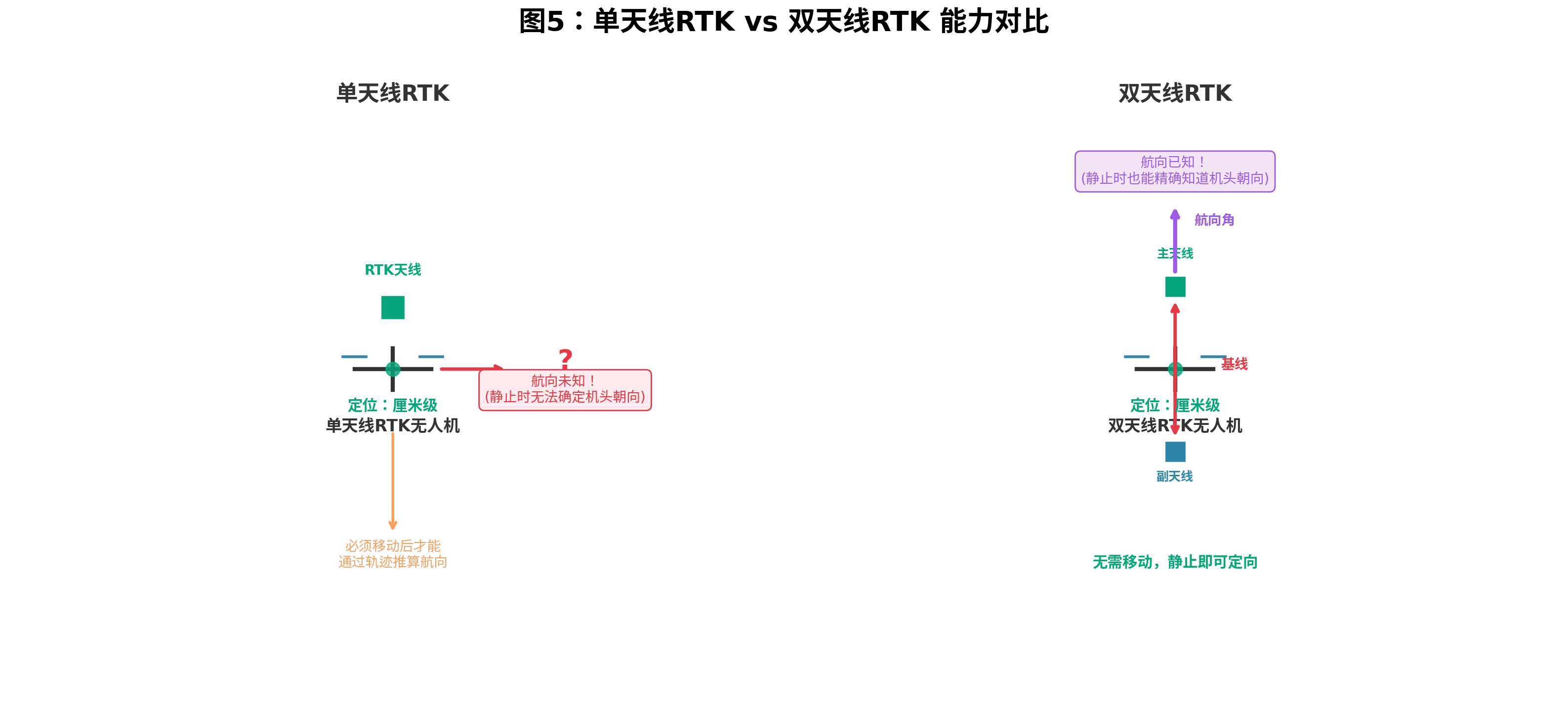

三、单天线RTK vs 双天线RTK

3.1 单天线RTK：只能定位，不能定向

单天线RTK模块（如u-blox F9P）可以提供厘米级位置，但有一个致命缺陷：

无法直接测量航向角（Yaw/Heading）

为什么？因为一个点没有方向。要确定方向，至少需要两个点。

单天线RTK推算航向的方法：

• 无人机必须移动一段距离
• 通过轨迹的切线方向估算航向
• 低速或静止时，航向估计极不稳定

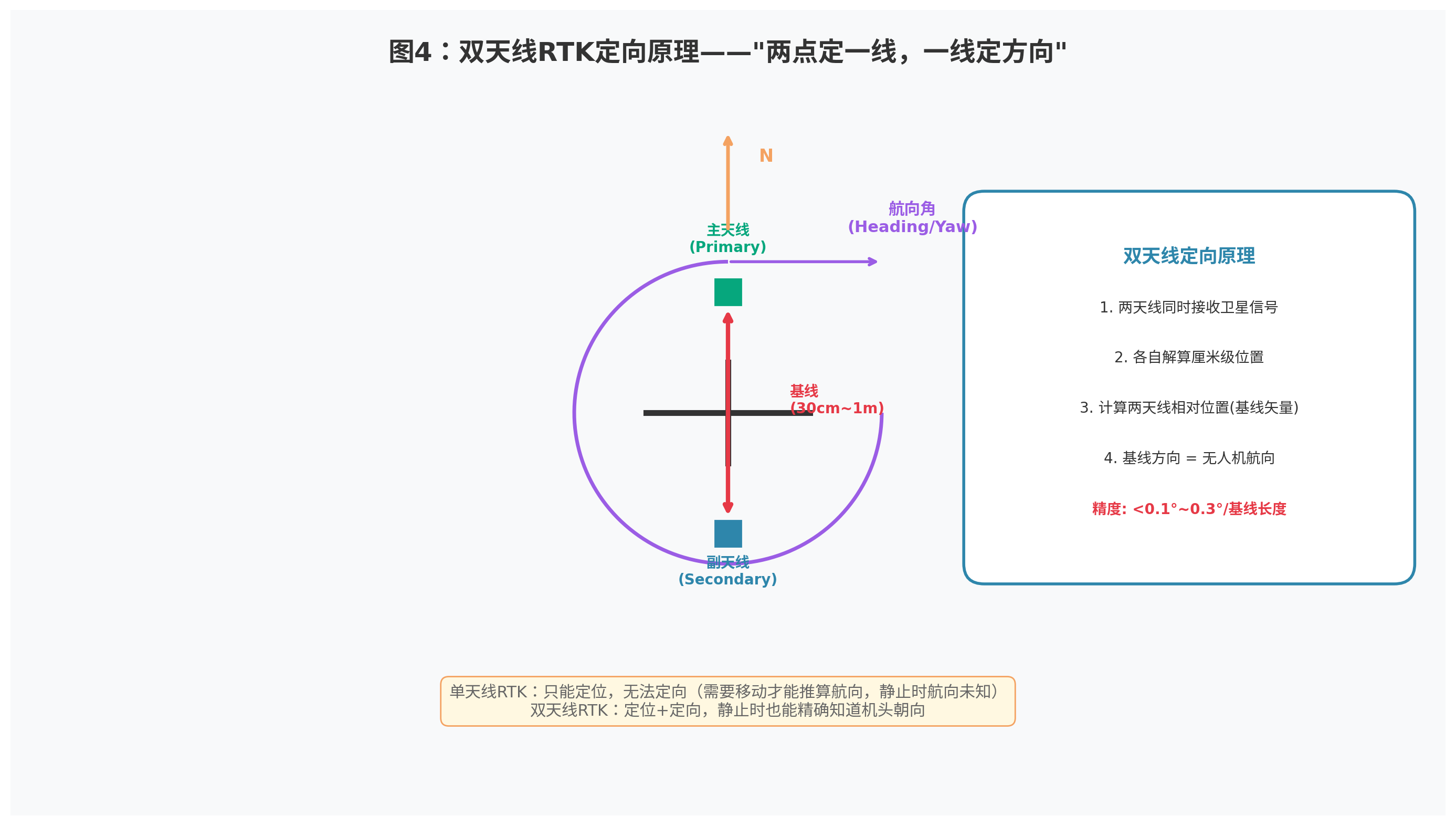

3.2 双天线RTK：定位+定向，一站搞定

双天线RTK在无人机上安装两根GNSS天线（前后或左右布置），构成一条基线。

定向原理：

1. 主天线和副天线同时接收卫星信号
2. 各自通过RTK解算，得到厘米级位置
3. 计算两天线的相对位置（基线矢量）
4. 基线方向 = 无人机航向

核心公式：

$$\begin{gathered} text航向角= \\ arctan2( \\ DeltaE, \\ DeltaN) \end{gathered}$$

其中 ΔE、ΔN 是基线矢量在东北天坐标系下的分量。

3.3 双天线RTK的航向精度

航向精度与基线长度直接相关：

基线长度	典型航向精度
30cm	~1°
50cm	~0.5°
1m	~0.3°
2m	~0.1°

工程经验：无人机上基线通常30cm_{1m，航向精度0.3°}1°，足以替代磁罗盘。

---

四、双天线RTK vs 磁罗盘：为什么RTK更可靠？

特性	磁罗盘（电子罗盘）	双天线RTK
测量原理	地磁场方向	卫星几何关系
抗磁干扰	差（电机、高压线、金属）	极强（不受磁场影响）
静止时航向	可用	可用
低速时航向	可用	稳定
需要校准	需要（定期）	不需要
精度	1°5°	0.1°1°
成本	低	高

双天线RTK的最大优势：

• 不受磁干扰：在电力巡检、钢结构建筑、矿山等场景下，磁罗盘完全失效，RTK依然稳定
• 静止即可定向：起飞前就知道机头朝向，无需"滑跑校准"
• 真北方向：直接输出真北航向，无需磁偏角修正

---

五、PX4 + 双天线RTK 配置实战

5.1 硬件准备

组件	说明
飞控	Pixhawk 4/5/6系列，支持PX4
RTK模块	Holybro H-RTK UM982 / CUAV C-RTK 2HP / u-blox F9P×2
天线	2×GNSS天线，间距30cm~1m
数传	WiFi/915MHz/4G（用于RTCM数据传输）

5.2 天线安装

• 主天线（Primary）：安装在无人机机头方向
• 副天线（Secondary）：安装在无人机机尾方向
• 两天线尽量在同一水平面上
• 基线方向与无人机纵轴（机头-机尾）对齐

六、总结

技术	核心能力	适用场景
普通GPS	米级定位	消费级航拍、粗略导航
单天线RTK	厘米级定位	测绘、精准农业（无需航向）
双天线RTK	厘米级定位+无磁干扰航向	电力巡检、全自主飞行、复杂电磁环境

一句话记住RTK：

单天线RTK让无人机"知道自己在哪"，双天线RTK让无人机"知道自己在哪+面朝哪"——而且都不受磁场干扰。

对于PX4用户来说，配置双天线RTK只需三步：接好天线→设好参数→验证航向。一旦配置成功，你将获得一个不受磁干扰、厘米级定位、静止即可定向的"超级导航系统"。

---

写在最后：RTK技术的普及，正在让无人机从"会飞的相机"进化成"会飞的测量仪器"。双天线RTK的出现，更是彻底解决了航向可靠性这个困扰行业多年的难题。如果你正在做需要精准作业的无人机项目，双天线RTK几乎是必选项。

---
