概述

本系统基于 CoppeliaSim（原 V-REP）4.0/4.1 仿真平台与 MATLAB 联合开发，实现了两类典型机器人任务的自动化控制：码垛（Palletizing） 与 墙面绘图（Wall Drawing）。系统通过远程 API（Remote API）实现 MATLAB 与 CoppeliaSim 的实时通信，结合 Peter Corke 的机器人工具箱（Robotics Toolbox）提供的轨迹规划算法，完成对机械臂末端执行器（target dummy）的高精度轨迹控制。整个系统具备良好的模块化结构、清晰的控制逻辑与可扩展性，适用于教学演示、算法验证及工业场景预研。

---

系统架构与依赖

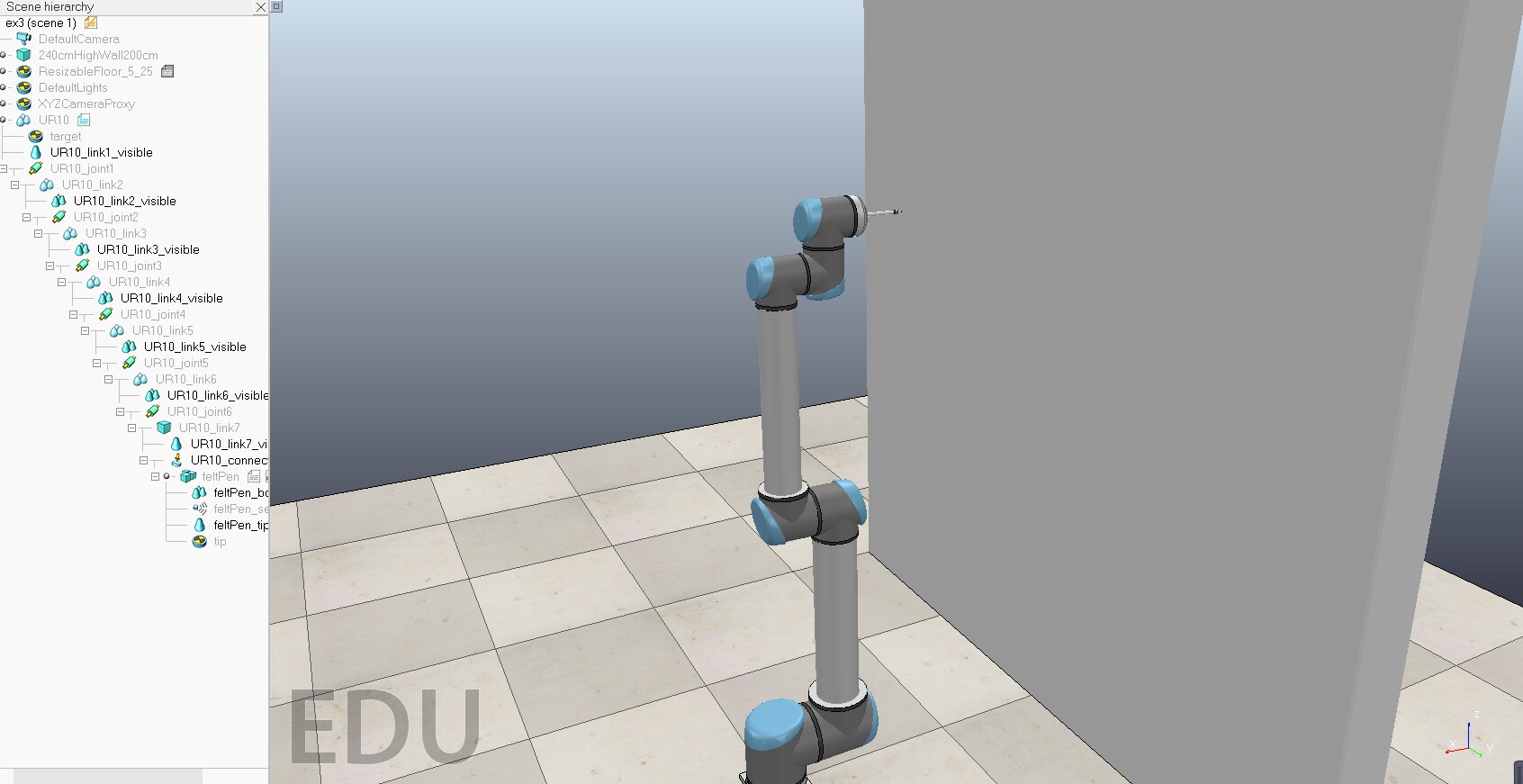

• 仿真平台：CoppeliaSim 4.0 或 4.1，场景中需包含一个由逆运动学（IK）驱动的机械臂（如 UR10），其末端连接名为 target 的虚拟 dummy 对象作为控制目标。
• 控制端：MATLAB R2019a 或更高版本。
• 核心依赖库：
• Remote API 客户端：通过 remApi.m 与 remoteApiProto.m 封装的 C API 接口，实现跨进程通信。
• 机器人工具箱：用于笛卡尔空间轨迹生成（如 ctraj、jtraj、eul2rotm、tform2eul 等函数）。
• 通信方式：TCP/IP，端口 19999，默认阻塞连接，确保指令可靠传输。

---

功能模块详解

1. 笛卡尔空间轨迹规划模块

该模块是整个系统的核心算法支撑，封装于 CartesianTrajPlan.m。其功能是根据起始与终止的位姿（位置 + 欧拉角），以及指定的线速度，生成平滑、等间隔的中间轨迹点序列。

• 输入：
• 初始/目标欧拉角（XYZ 顺序）
• 初始/目标三维位置
• 期望的末端线速度（单位：m/s）
• 处理流程：
  1. 将欧拉角转换为旋转矩阵，构建齐次变换矩阵 $T0$ 与 $T1$。
  2. 根据欧氏距离与速度计算总运动时间，并按 50ms 时间步长离散化。
  3. 调用 ctraj 函数生成 SE(3) 空间中的匀速直线轨迹。
  4. 将每个中间变换矩阵反解为欧拉角与位置。
• 输出：时间对齐的欧拉角序列与位置序列，供后续控制使用。

此模块确保了机械臂末端在空间中沿直线匀速运动，姿态平滑过渡，避免突变。

---

2. 码垛任务控制流程（实验二）

码垛任务模拟了工业机器人从散乱物料区抓取多个立方体，并按预定布局堆叠的全过程。控制逻辑高度结构化，分为以下阶段循环执行：

1. 初始化连接：建立与 CoppeliaSim 的通信，获取 target 及多个立方体对象的句柄。
2. 抓取准备：
   - 控制 target 移动至目标物体正上方（预留安全高度）。
   - 调整末端姿态以匹配抓取方向（通常为垂直向下）。
3. 抓取执行：
   - 缓慢下降至物体表面。
   - 发送整型信号 UR10_rg2GripperData = 1 闭合夹爪。
   - 抬升至安全高度。
4. 放置操作：
   - 移动至目标堆叠点上方。
   - 下降至放置高度。
   - 松开夹爪（信号值设为 0）。
   - 抬升复位。
5. 循环处理：依次对 5 个立方体重复上述流程，每个物体的放置坐标预设，形成特定堆叠结构（如底层 2×2，顶层居中）。

整个流程通过精确的笛卡尔轨迹控制与夹爪信号协同，实现了无碰撞、高可靠性的自动化码垛。

---

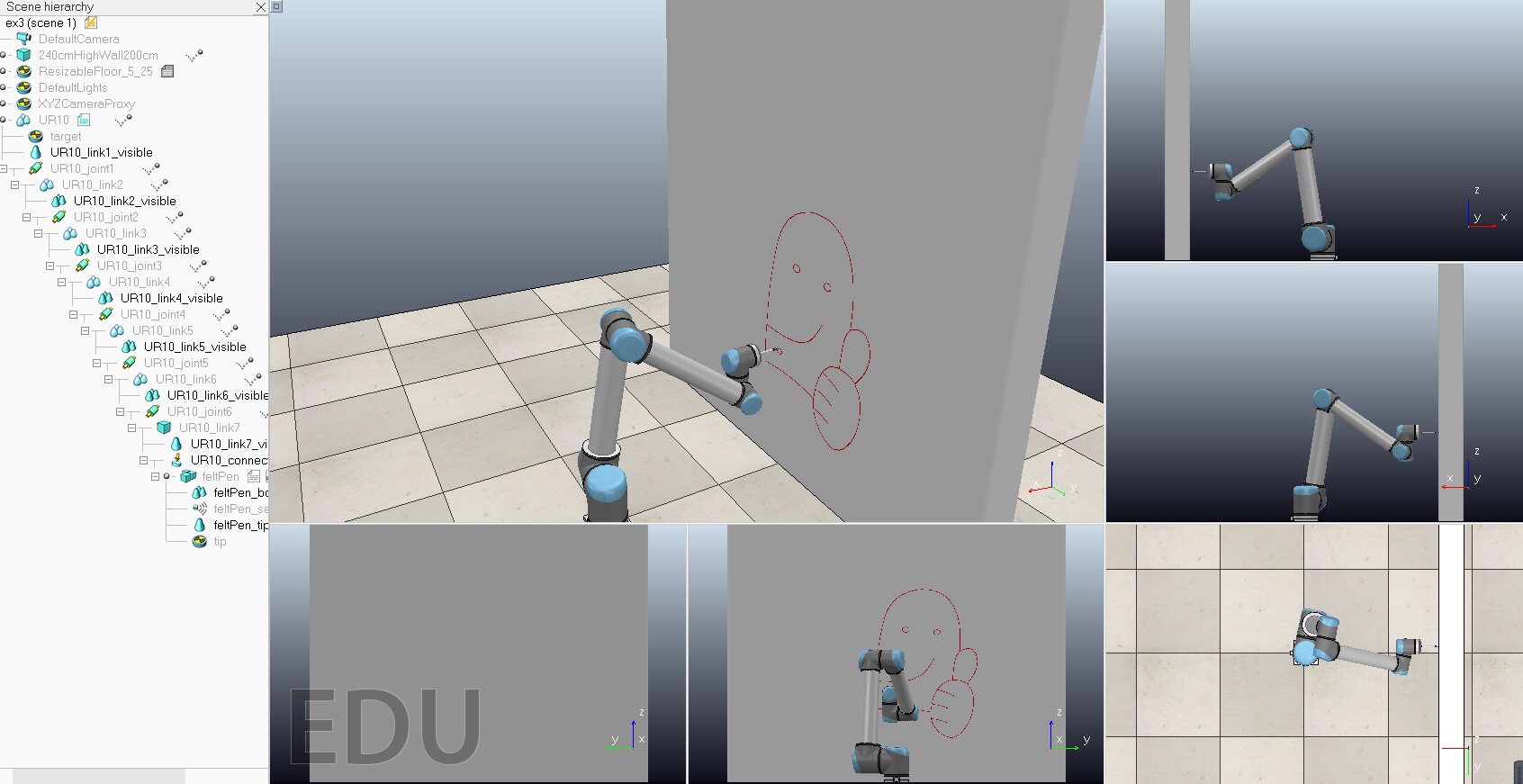

3. 墙面绘图任务控制流程（实验三）

绘图任务展示了机器人在二维平面上复现任意路径的能力，适用于签名、简单图形绘制等场景。

1. 路径加载：从 CSV 文件（如 path1.csv）读取二维坐标序列。
2. 接近绘图起点：
   - 从初始位姿平滑过渡至路径起点前方（预留笔尖偏移）。
3. 路径绘制：
   - 使用 jtraj 生成相邻点间的关节空间插值（此处实为笛卡尔空间插值，因控制对象为 dummy）。
   - 以较高频率（50Hz）更新 target 位置，模拟连续绘图。
4. 抬笔与复位：
   - 绘制完成后，抬升笔尖（Z 轴偏移）。
   - 返回路径终点上方，再平滑返回初始位姿。

系统支持多个路径文件连续执行（motionFlow_ex3.m 中循环调用 drawPath），并针对不同路径动态调整速度参数，兼顾效率与精度。

---

通信与控制机制

所有 MATLAB 与 CoppeliaSim 的交互均通过 Remote API 实现，关键操作包括：

• 对象位姿设置：simxSetObjectPosition / simxSetObjectOrientation，采用 simxopmodeoneshot 模式，确保指令即时生效。
• 夹爪控制：通过 simxSetIntegerSignal 向 CoppeliaSim 场景中的 Lua 脚本发送控制信号，由脚本解析并驱动夹爪模型。
• 同步机制：利用 pause() 实现 MATLAB 端的时间同步，匹配 CoppeliaSim 的仿真步长，避免指令堆积或丢失。

---

应用价值与扩展性

本系统不仅完整实现了两类典型工业机器人任务，还具备以下优势：

• 教学友好：代码结构清晰，注释详尽，适合机器人学、自动控制等课程实验。
• 算法验证平台：可轻松替换轨迹规划算法（如样条插值、时间最优轨迹等）。
• 场景可扩展：只需修改目标坐标或路径文件，即可适配新的码垛布局或绘图内容。
• 硬件迁移基础：控制逻辑与 CoppeliaSim 解耦，未来可对接真实机器人控制器。

---

总结

该联合仿真系统成功融合了 CoppeliaSim 强大的物理仿真能力与 MATLAB 灵活的算法开发环境，通过标准化的远程通信接口与成熟的机器人工具箱，实现了复杂机器人任务的高效、可靠控制。无论是用于学术研究还是工程预研，都提供了一个稳定、可复现且易于扩展的技术框架。
