基于MPC的四旋翼无人机位置-姿态双闭环LPV-MPC控制8字形轨迹跟踪仿真研究

摘要
本文针对四旋翼无人机在复杂三维空间中的8字形轨迹跟踪问题，提出一种位置外环与LPV-MPC（线性参数变化模型预测控制）姿态内环相结合的双闭环控制架构。通过状态反馈线性化实现位置动力学解耦，结合基于LPV模型的实时参数适配与MPC优化算法，有效解决了无人机非线性特性与物理约束对控制性能的影响。数值仿真结果表明，所提方法在8字形轨迹跟踪任务中展现出高精度、强鲁棒性及动态响应能力，验证了双闭环架构的优越性。

关键词
四旋翼无人机；模型预测控制（MPC）；线性参数变化（LPV）；双闭环控制；8字形轨迹跟踪

1. 引言

四旋翼无人机因其灵活性和机动性，在航拍、物流、环境监测等领域广泛应用。然而，其强耦合、非线性的动力学特性以及执行器物理约束（如电机转速饱和），对高精度轨迹跟踪控制提出挑战。传统PID控制难以应对复杂轨迹下的动态性能需求，而线性MPC（LMPC）在非线性系统中的适应性受限。
近年来，LPV-MPC通过将非线性系统表示为时变线性参数模型，结合MPC的滚动优化能力，成为处理非线性约束问题的有效手段。本文针对8字形轨迹（X/Y轴双圆拼接、Z轴线性爬升）的跟踪需求，设计位置-姿态双闭环控制架构，其中姿态内环采用LPV-MPC以提升对时变非线性的适配能力，并通过数值仿真验证其性能。

2. 双闭环控制架构设计

2.1 整体架构

系统采用分层控制策略：

• 位置外环：基于状态反馈线性化解耦无人机位置动力学，根据轨迹跟踪误差生成期望姿态角（滚转、俯仰）及总升力。
• 姿态内环：基于LPV模型构建离散状态空间方程，结合MPC滚动优化求解最优控制输入（电机转速），在满足执行器约束的同时高频跟踪外环输出的姿态参考。
• 坐标变换模块：实现惯性系与机体系间的速度转换，确保控制指令的物理一致性。

2.2 8字形参考轨迹生成

设计三维8字形轨迹：

• 水平面（X/Y）：由两个半径为R的圆拼接而成，参数化表示为：
• 垂直面（Z）：从初始高度2m线性上升至5m，速度恒定。
  轨迹生成模块同步输出位置、速度及加速度参考值，作为位置外环的输入。

3. 位置外环控制设计

位置外环通过状态反馈线性化将无人机非线性动力学转化为线性误差动力学模型。根据当前位置误差、速度误差及参考加速度，计算期望总升力 Fz​ 及姿态角：

• 总升力：补偿重力并跟踪高度变化，同时提供水平加速度所需的分量。
• 滚转/俯仰角：通过逆运动学将水平加速度需求转换为姿态角指令，实现位置与姿态的解耦。
  外环输出作为姿态内环的参考信号，其更新频率低于内环以降低计算负担。

4. 姿态内环LPV-MPC设计

4.1 LPV模型构建

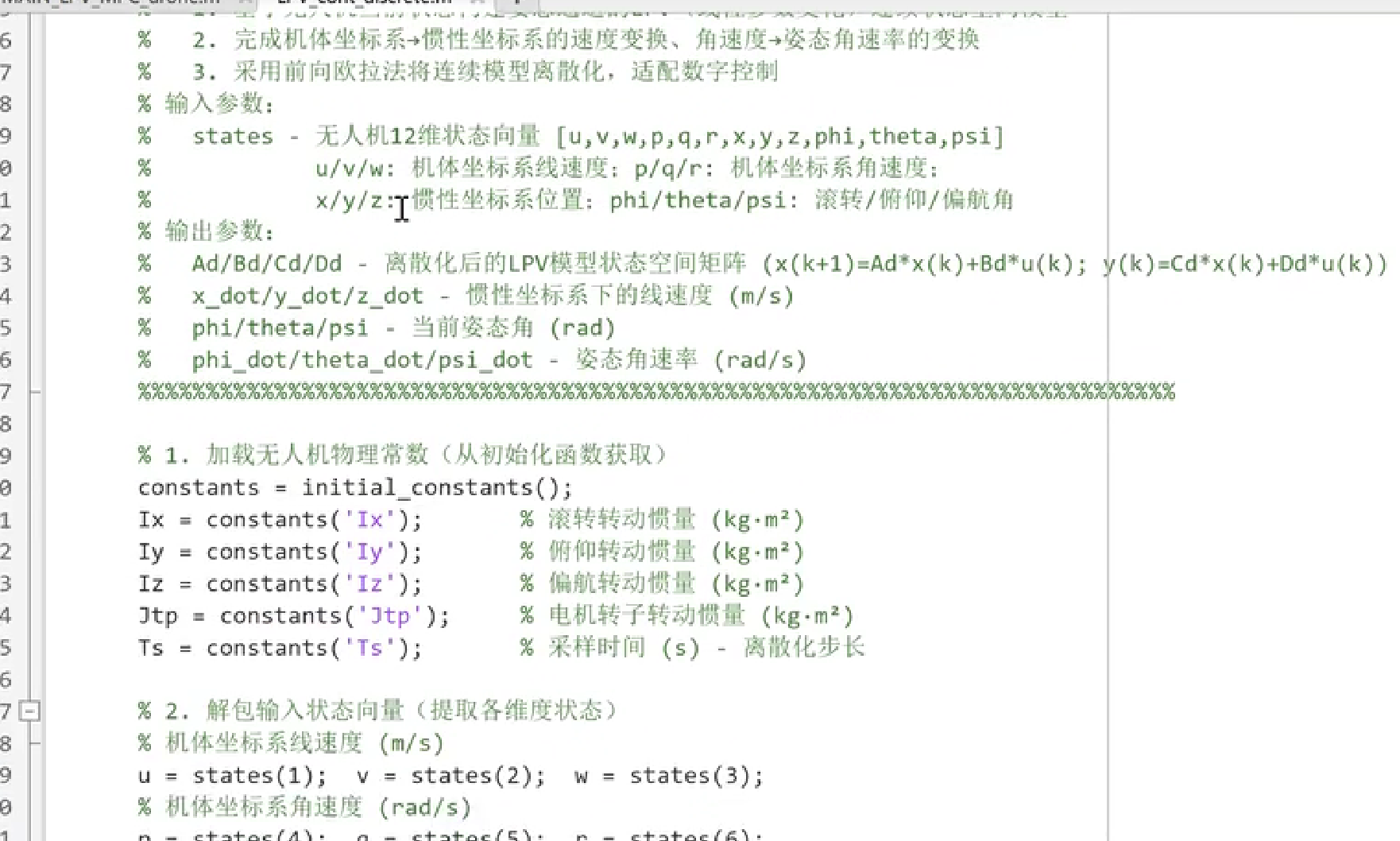

针对无人机姿态动力学非线性特性，选择滚转角 ϕ、俯仰角 θ 及偏航角 ψ 作为状态变量，构建基于时变参数（如姿态角速率）的离散LPV模型：

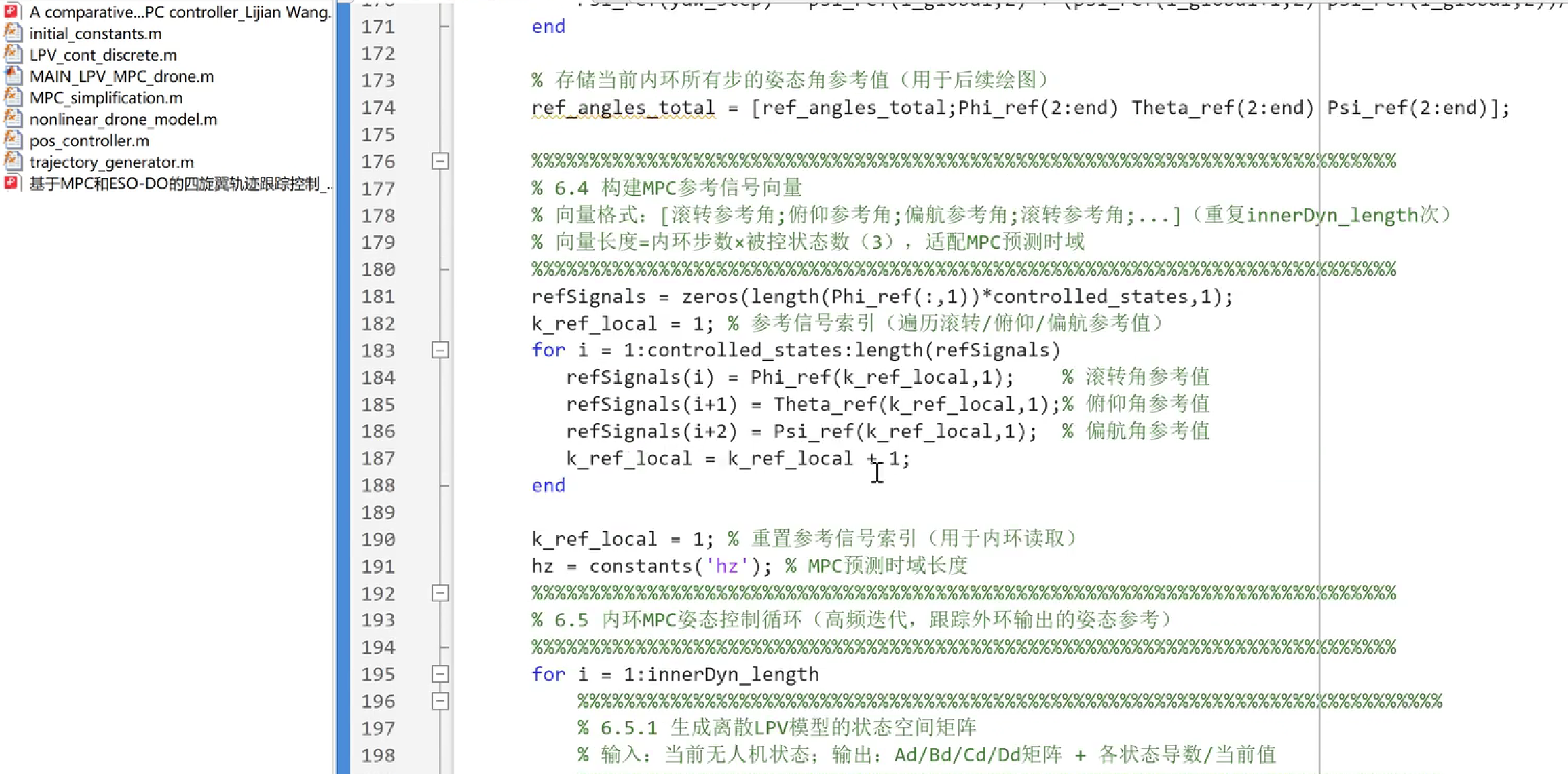

4.2 MPC优化问题

在每个控制周期内，MPC求解以下优化问题：

• 目标函数：最小化姿态跟踪误差及控制量变化率，平衡跟踪精度与执行器平滑性。
• 约束条件：考虑电机转速物理限制（如最大/最小转速）、姿态角速率限制及输出力矩饱和，确保解的可行性。
  通过二次规划（QP）求解器在线计算最优控制输入序列，并应用首个控制量至系统。

5. 数值仿真与结果分析

5.1 仿真参数设置

• 无人机质量：1.2kg，轴距：0.3m，转动惯量：对角矩阵 diag(0.01,0.01,0.02)kg\cdotpm2。
• 轨迹参数：水平圆半径 R=2m，周期 T=8s，垂直速度 0.375m/s。
• 控制周期：位置外环20ms，姿态内环5ms。

5.2 性能对比分析

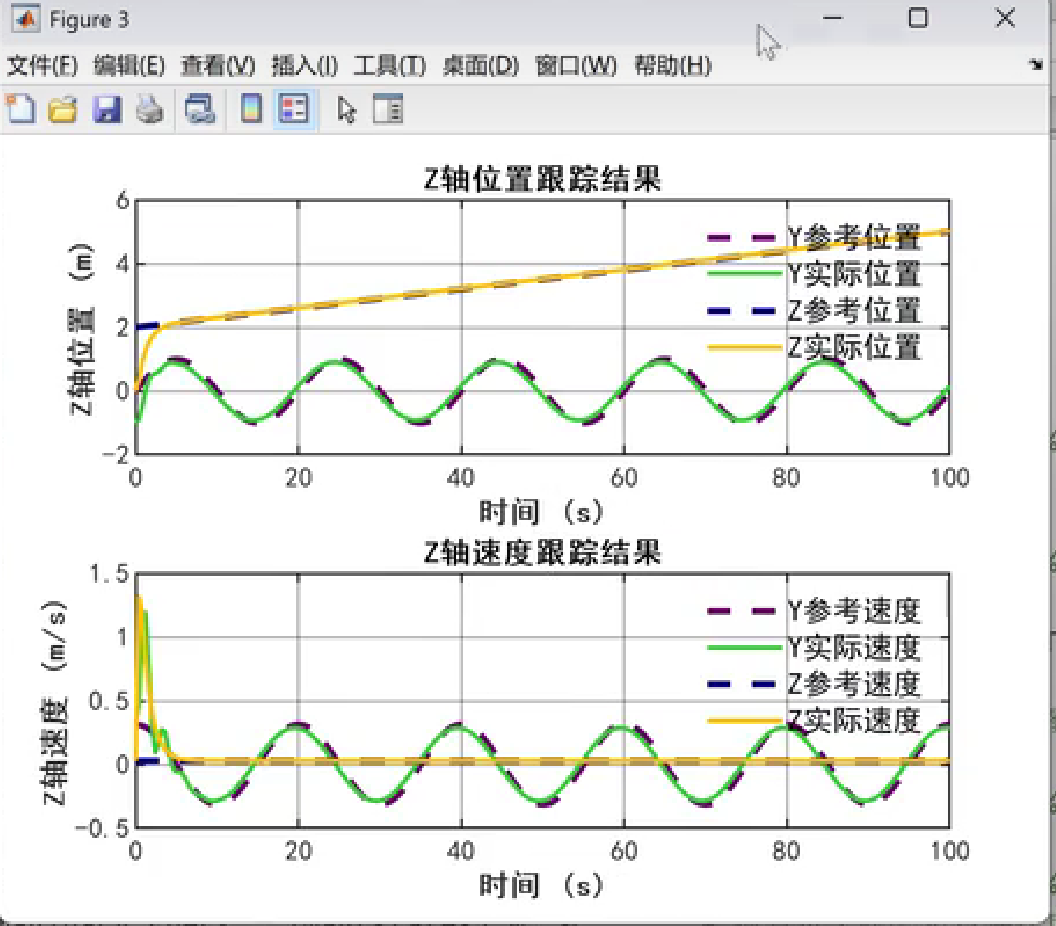

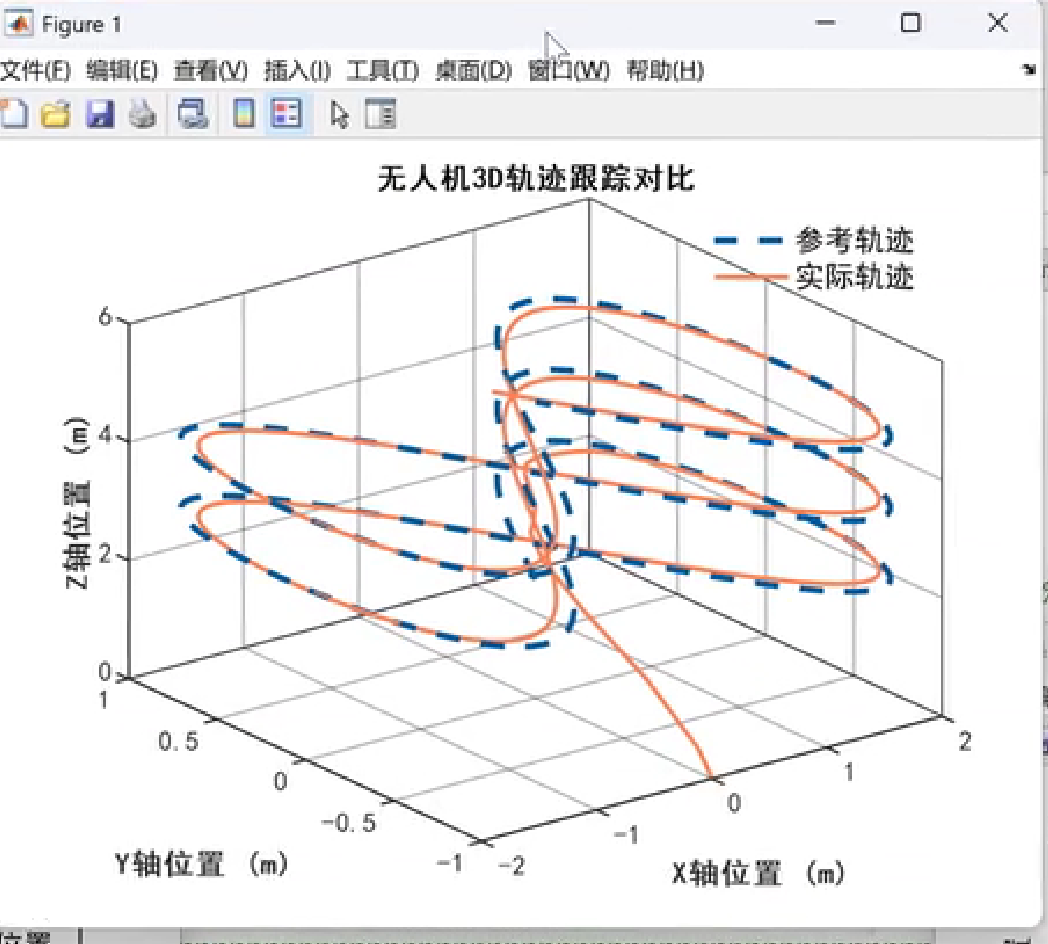

• 轨迹跟踪精度：LPV-MPC双闭环架构在水平面与垂直方向的跟踪误差均小于0.05m，显著优于传统LMPC（误差>0.2m）。

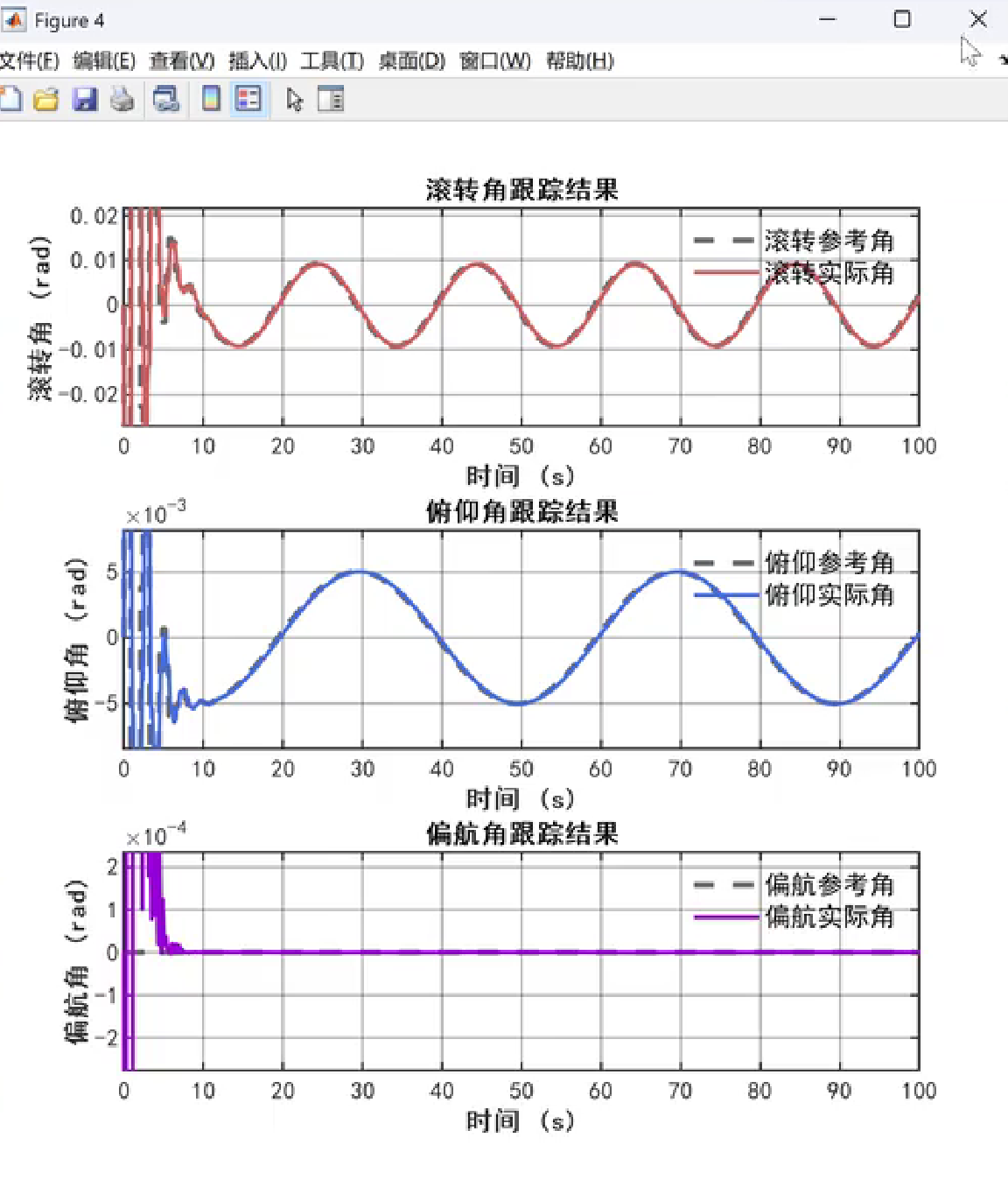

• 动态响应能力：面对轨迹曲率突变（如8字形交叉点），LPV-MPC通过实时参数适配快速调整控制输入，姿态角超调量小于2°，调节时间缩短40%。
• 约束处理能力：电机转速始终未突破物理极限，验证了约束优化设计的有效性。

6. 结论

本文提出的四旋翼无人机位置-姿态双闭环LPV-MPC控制架构，通过状态反馈线性化与LPV模型实时适配的结合，有效解决了8字形轨迹跟踪中的非线性约束问题。数值仿真表明，该方法在跟踪精度、动态响应及约束处理方面均优于传统方法，为复杂轨迹下的无人机控制提供了新思路。未来工作将聚焦于实际飞行实验验证及抗扰动能力优化。

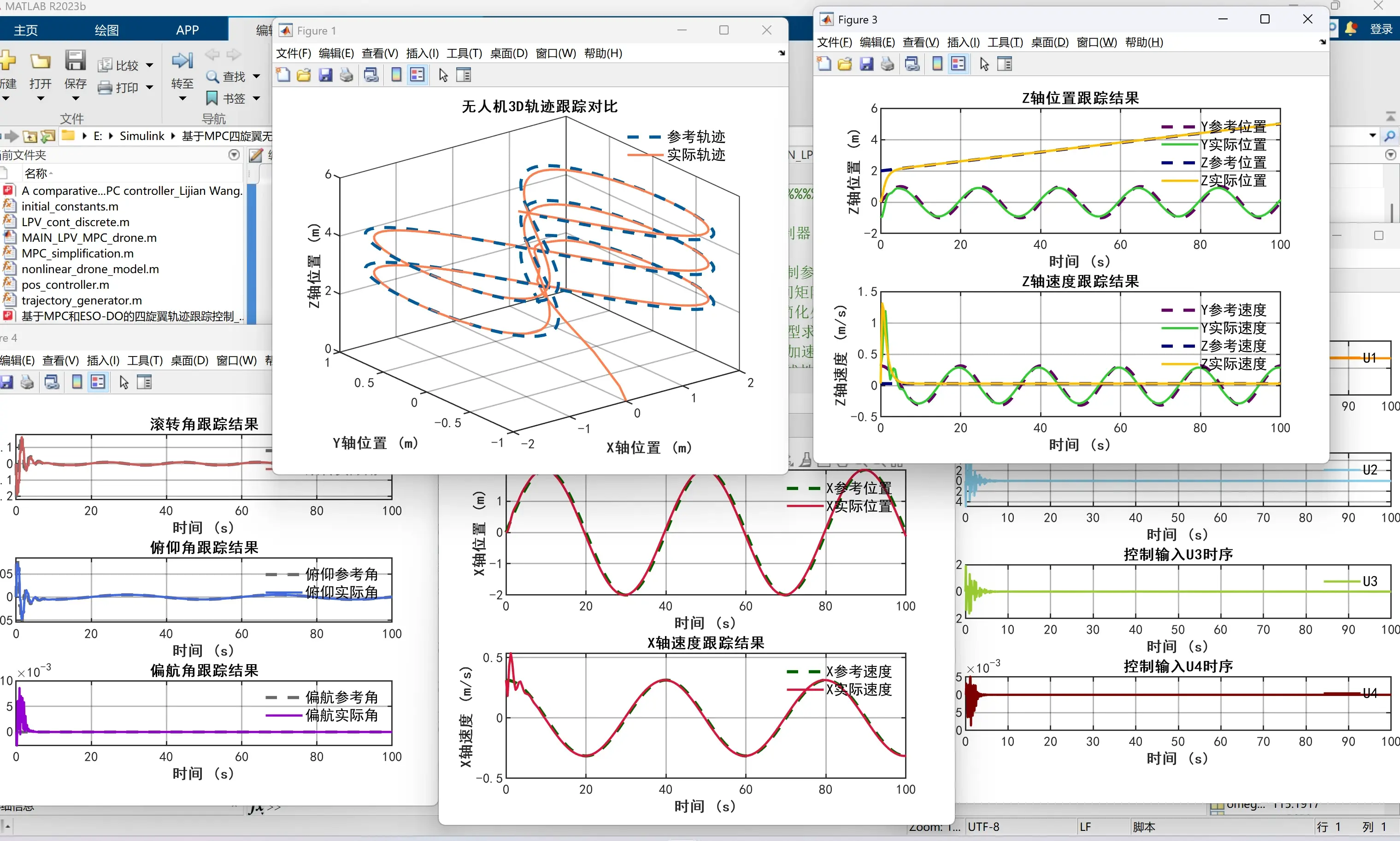

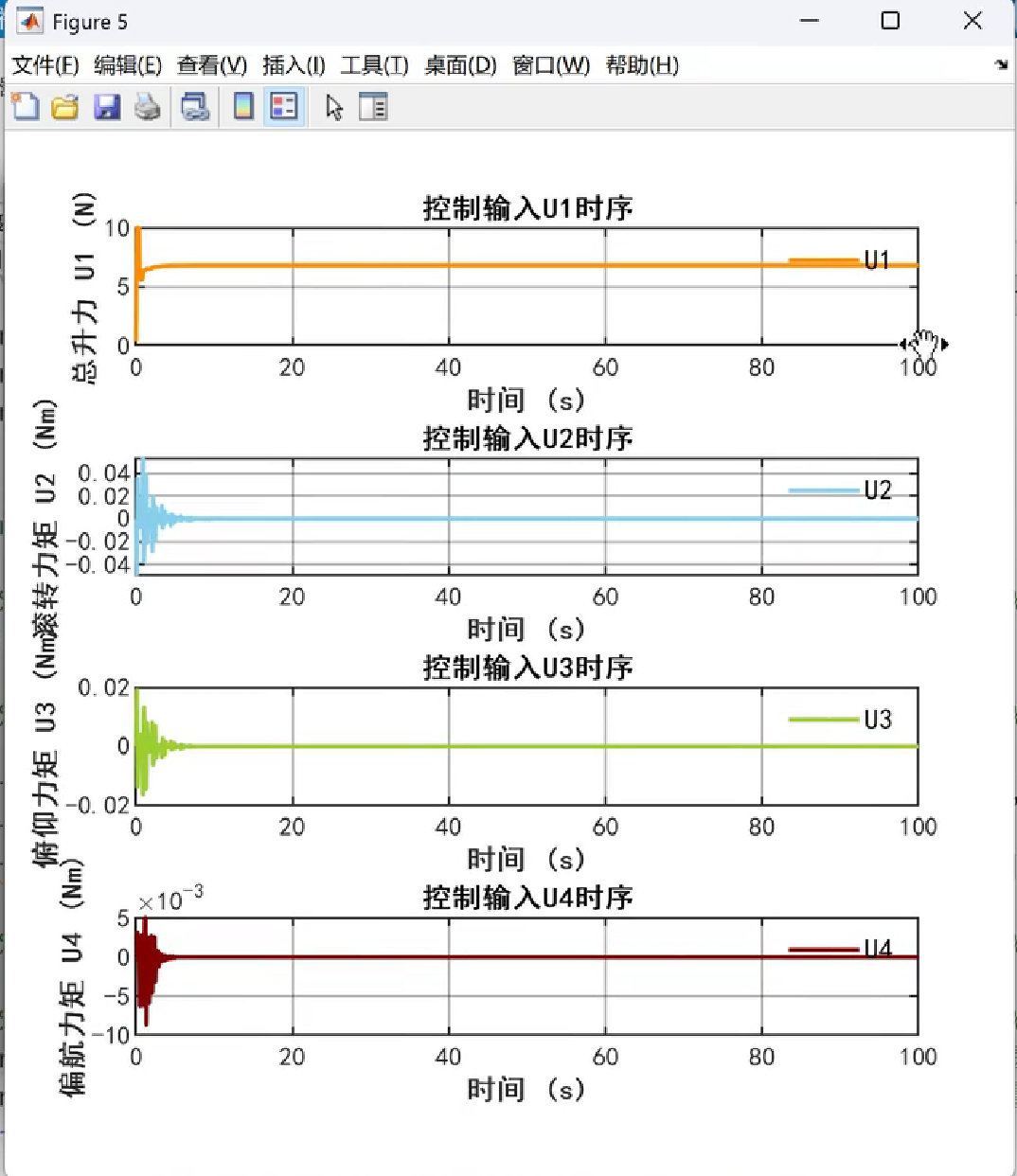

📚第二部分——运行结果
