STM32单片机WIFI物联网计费系统概述

该系统以STM32单片机为核心控制器，集成WIFI模块、RFID刷卡模块、语音播报模块及计费功能，实现智能充电桩的远程监控、用户认证、费用计算及交互提醒。系统支持云端数据交互，适用于电动车、共享设备等场景。

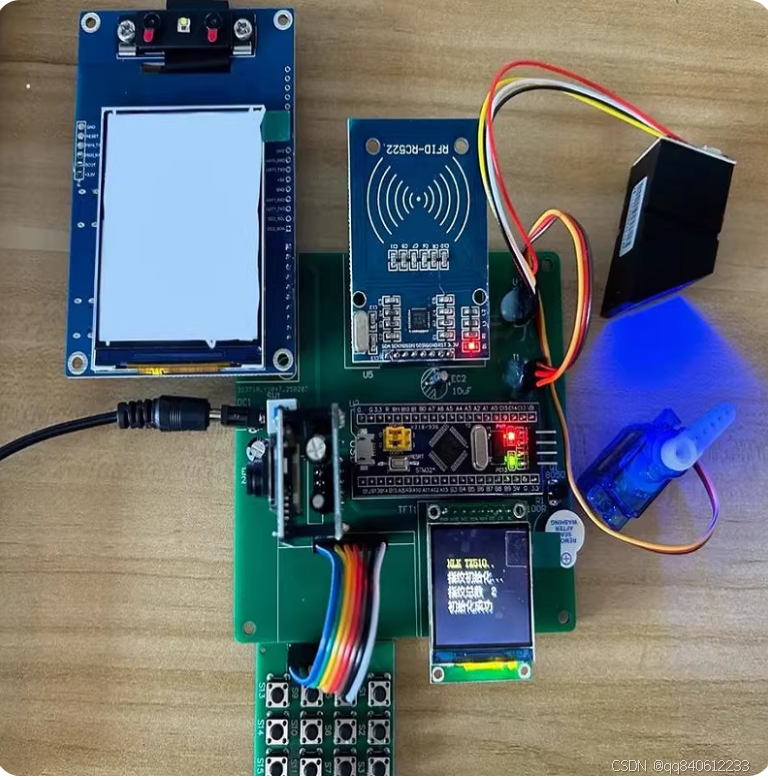

硬件组成

• 主控芯片：STM32F103系列（或其他型号），负责数据处理、外设控制及通信协议处理。
• WIFI模块：ESP8266/ESP32，实现与云平台（如阿里云、MQTT）的数据传输，支持远程状态查询、费率配置。
• RFID刷卡模块：基于RC522芯片，识别用户IC卡（M1卡），完成身份验证与计费绑定。
• 语音播报模块：通过SYN6288或WT588D芯片，播报充电状态、消费金额等提示音。
• 计量模块：采用HLW8032电能计量芯片，实时监测充电电量，支持按时间/电量计费。

软件功能设计

• 物联网通信：通过AT指令或MQTT协议与云平台对接，上报充电桩状态（空闲/占用/故障）、用户刷卡记录。
• 计费逻辑：支持分时段计价，例如：
  [
  \text{费用} = \text{电量} \times \text{单价} + \text{服务费}
  ]
  或按时间计费：
  [
  \text{费用} = \text{时长} \times \text{费率}
  ]
• 语音提示流程：刷卡成功后播报“欢迎使用”，结束充电时播报“本次消费XX元”。

典型代码片段（STM32 HAL库）

WIFI初始化（ESP8266）

void ESP8266_Init(void) {
  HAL_UART_Transmit(&huart1, "AT+CWMODE=1\r\n", strlen("AT+CWMODE=1\r\n"), 100); // 设置为STA模式
  HAL_Delay(1000);
  HAL_UART_Transmit(&huart1, "AT+CWJAP=\"SSID\",\"PASSWORD\"\r\n", strlen("AT+CWJAP=\"SSID\",\"PASSWORD\"\r\n"), 100); // 连接WIFI
}

RFID刷卡识别（RC522）

uint8_t RFID_CheckCard(uint8_t* serNum) {
  if (PcdRequest(PICC_REQIDL, &TagType) == MI_OK) {
    if (PcdAnticoll(serNum) == MI_OK) return 1; // 成功读取卡号
  }
  return 0;
}

应用场景扩展

• 多桩组网：通过WIFI将多个充电桩数据汇总至同一云平台，实现集中管理。
• 支付集成：扩展微信小程序/支付宝接口，支持扫码支付与刷卡双模式。
• 故障报警：电压异常或网络中断时，触发本地声光报警并推送通知至运维端。

该系统结合物联网与嵌入式技术，提升了充电桩的智能化程度，适用于商业运营或社区管理场景。
