自动驾驶车道保持LKA，基于LQR算法，carsim与simulink联合仿真，包括说明书及LQR的推导过程（每一步怎么做的）

大家好，今天我来聊聊自动驾驶中的车道保持系统（LKA），特别是基于LQR（线性二次调节器）算法的实现。作为一个刚刚接触自动驾驶控制算法的新手，我一开始对LQR算法有点懵，但通过不断学习和实践，终于搞明白了它在车道保持系统中的应用。下面，我就带着大家一步步走进LKA的世界，看看它是如何工作的，以及LQR算法在其中扮演了什么角色。

一、车道保持系统（LKA）概述

车道保持系统（LKA）是自动驾驶中的一个重要功能，它的目标是帮助车辆在车道内自动行驶，减少驾驶员的疲劳。LKA系统通常包括以下几个部分：

1. 数据采集：通过摄像头、雷达等传感器获取车道线信息。
2. 数据处理：对采集到的数据进行处理，识别车道线的位置。
3. 决策：根据车道线的位置，计算出车辆需要调整的方向。
4. 执行：通过控制转向系统，调整车辆的方向。
5. 反馈：实时监控车辆的行驶状态，不断优化控制策略。

二、LQR算法简介

LQR（Linear Quadratic Regulator）算法是一种经典的最优控制算法，广泛应用于各种控制系统中。它的目标是找到一个控制策略，使得系统的状态尽可能接近期望值，同时最小化控制输入的能量消耗。

LQR算法的核心思想是通过状态空间模型来描述系统的动态特性，然后通过求解一个二次优化问题，得到最优的控制律。具体来说，LQR算法的实现步骤如下：

1. 状态空间模型的建立：将系统描述为状态方程和输出方程。
2. 性能指标的定义：定义一个二次型的性能指标，通常包括状态偏差和控制输入的平方和。
3. 最优控制律的求解：通过求解Riccati方程，得到最优的反馈增益矩阵。

三、基于LQR算法的车道保持系统设计

接下来，我们就来看看如何将LQR算法应用到车道保持系统中。为了方便理解，我将整个设计过程分为以下几个步骤：

1. 状态空间模型的建立

首先，我们需要建立车辆的运动学模型。假设车辆在平直路面上行驶，可以将其简化为一个单轨模型。状态空间模型可以表示为：

状态变量：

• x：车辆的横向位置
• y：车辆的纵向位置
• θ：车辆的航向角
• v：车辆的速度

控制输入：

• δ：方向盘转角

状态方程：

% 状态方程
dx/dt = v * sin(theta)
dy/dt = v * cos(theta)
d(theta)/dt = v * tan(delta) / L
dv/dt = a  % a为加速度

其中，L为车辆的轴距。

2. 性能指标的定义

接下来，我们需要定义一个性能指标，通常包括状态偏差和控制输入的平方和。性能指标可以表示为：

% 性能指标
J = integral( [x; y; theta; v] ' * Q * [x; y; theta; v] + u' * R * u ) dt

其中，Q和R分别为状态加权矩阵和控制输入加权矩阵。

3. 最优控制律的求解

通过求解Riccati方程，我们可以得到最优的反馈增益矩阵K。最优控制律为：

% 最优控制律
u = -K * [x; y; theta; v]

在Matlab中，可以使用lqr函数来求解最优反馈增益矩阵K：

% 求解最优反馈增益矩阵
[K, S, E] = lqr(A, B, Q, R)

其中，A和B分别为状态空间模型中的系统矩阵和输入矩阵。

四、carsim与simulink联合仿真

为了验证我们的设计，我们需要进行联合仿真。carsim是一个专业的汽车仿真软件，可以提供高精度的车辆动力学模型，而simulink则是一个强大的系统仿真工具，可以方便地进行控制算法的设计和验证。

1. carsim模型的建立

在carsim中，我们需要建立一个车辆模型，包括车辆的动力学参数（如轴距、质量、转动惯量等），以及传感器模型（如摄像头、雷达等）。

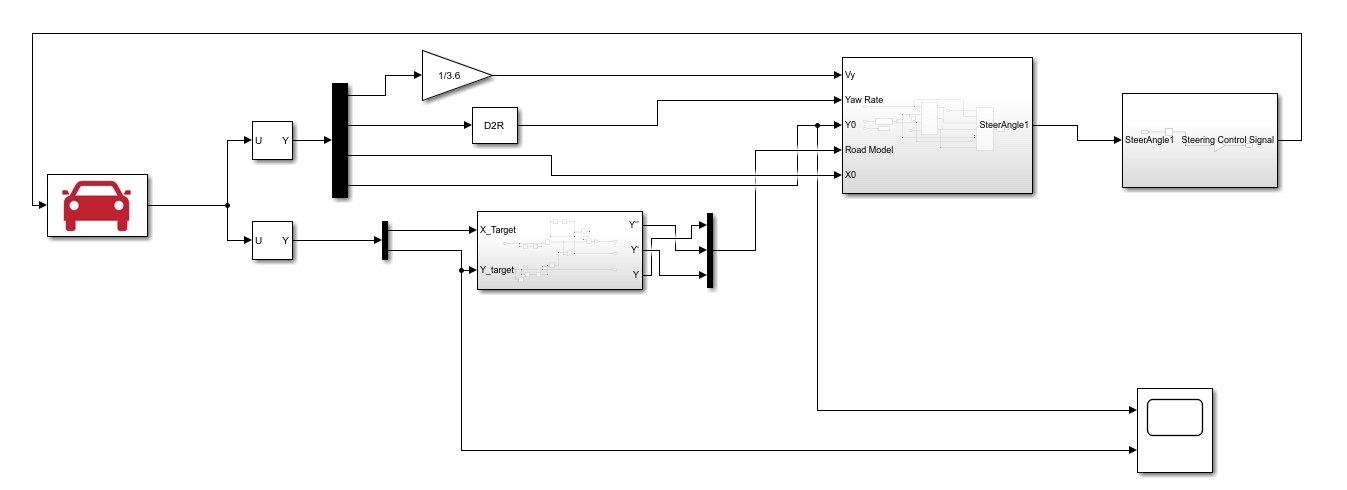

2. simulink模型的建立

在simulink中，我们需要建立一个控制算法模型，包括状态空间模型、LQR控制器、以及与carsim的接口。

3. 联合仿真

通过carsim和simulink的联合仿真，我们可以实时监控车辆的行驶状态，并验证我们的控制算法是否有效。

五、总结

通过本次实践，我深刻理解了LQR算法在车道保持系统中的应用。LQR算法通过状态空间模型和最优控制律的设计，能够有效地控制车辆在车道内的行驶，减少驾驶员的疲劳。同时，通过carsim和simulink的联合仿真，我们可以直观地验证我们的设计，为实际应用提供了有力的支持。

希望这篇博文能够帮助大家更好地理解LKA系统和LQR算法，也希望大家在自动驾驶领域能够有所收获。
