前言

这是一个基于LoRa与物联网技术的智能停车场管理与门禁控制系统。系统由部署于各个停车位的**从机检测终端**和一个集中管理的**主机网关终端**构成。每个从机以STM32F103C8T6为核心，通过多个红外检测模块实时监测对应车位的占用状态，并将车位信息显示在本地的0.96寸OLED屏上，同时通过**LoRa无线网络**将数据上报给主机。主机同样采用STM32主控，它汇总各从机的车位占用信息并显示在自己的OLED屏上，同时通过**Wi-Fi模块**接入互联网，利用**MQTT协议**与云端及APP端通信。主机还集成了读卡器模块和舵机（模拟道闸），支持通过刷卡、本地按键（短按控制舵机启停）或**APP远程一键操控**来实现门禁开关，APP端亦提供绑定/删除RFID卡等管理功能，实现了车位状态远程可视化和出入控制的智能化管理。

---

关注微信公众号--星之援工作室 发送关键字（项目清单）

可获取项目清单资料

➡️🫡🫡🫡🫡🫡🫡🫡🫡➡️

---

⚠️⚠️（本文章仅提供思路和实现方法，并不包含代码，需要代码的同学请自行联系博主）

⚠️⚠️（有疑问或需要定制或者技术支持等，也请自行联系博主）⚠️⚠️

---



一 连线图

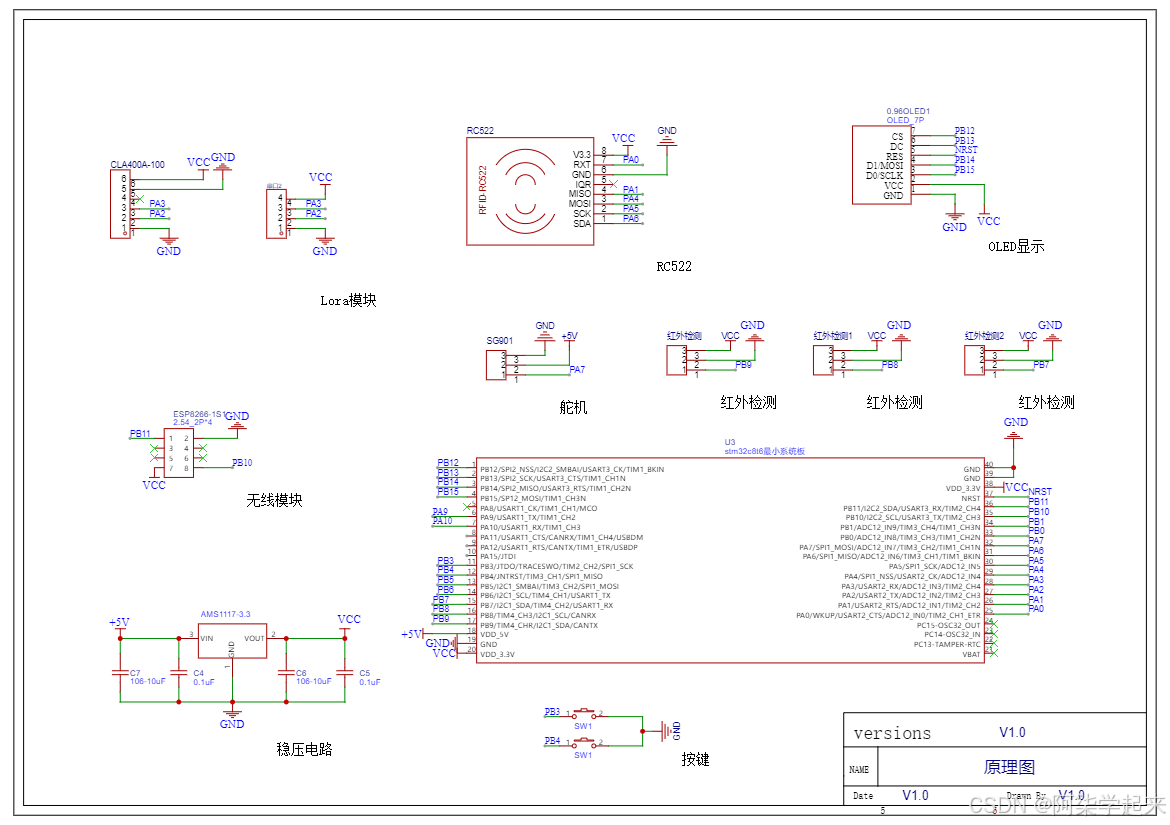

1.原理图

开发板本身自带一个LED ，这个LED作为我们查看网络连接状态和获取数据状态的说明

（1）OLED显示屏中会显示联网状态，若MUC上面的的LED处于闪烁状态，则说明我们的设备处于正常运行，若LED灯不再闪烁，请按复位键将程序手动复位一次

（2）硬件每隔8秒会向APP传输一次数据。

热点名字：NET密码：12345678，请使用2.4GHZ频率的无线网。

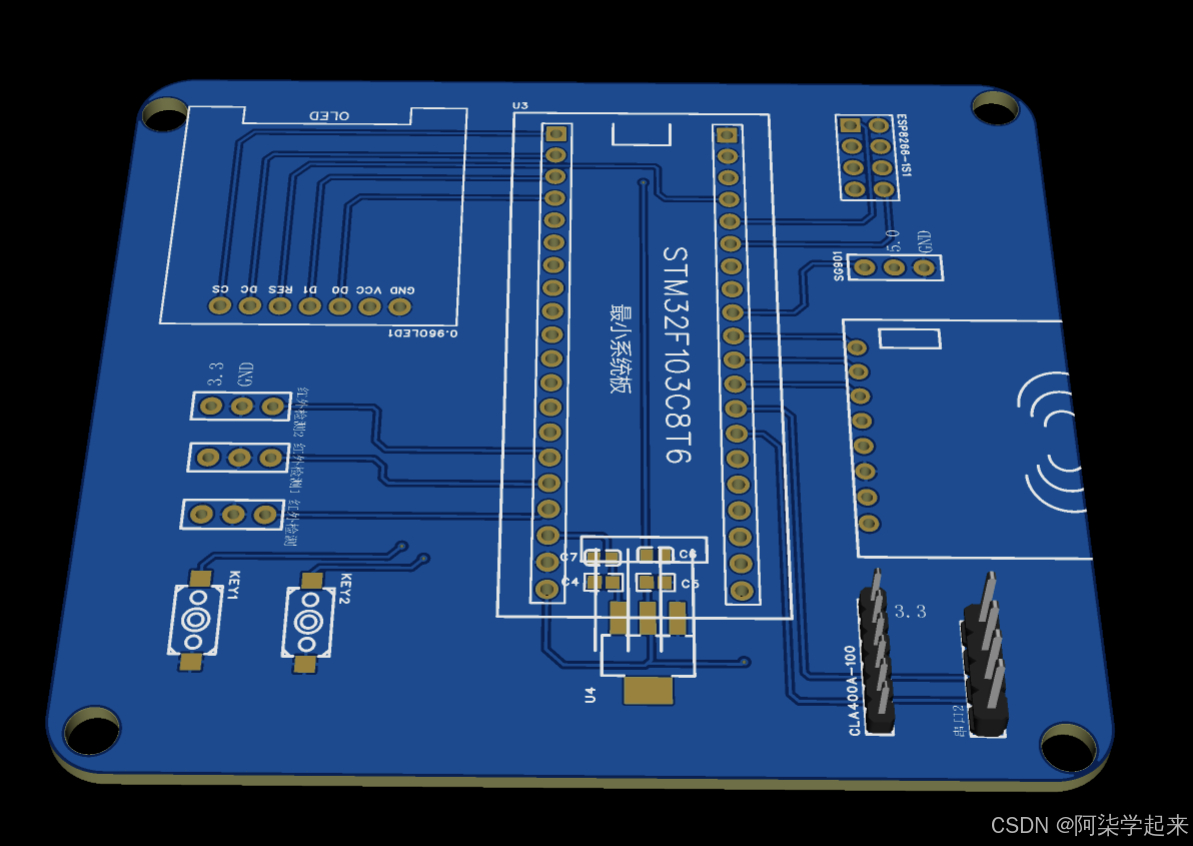

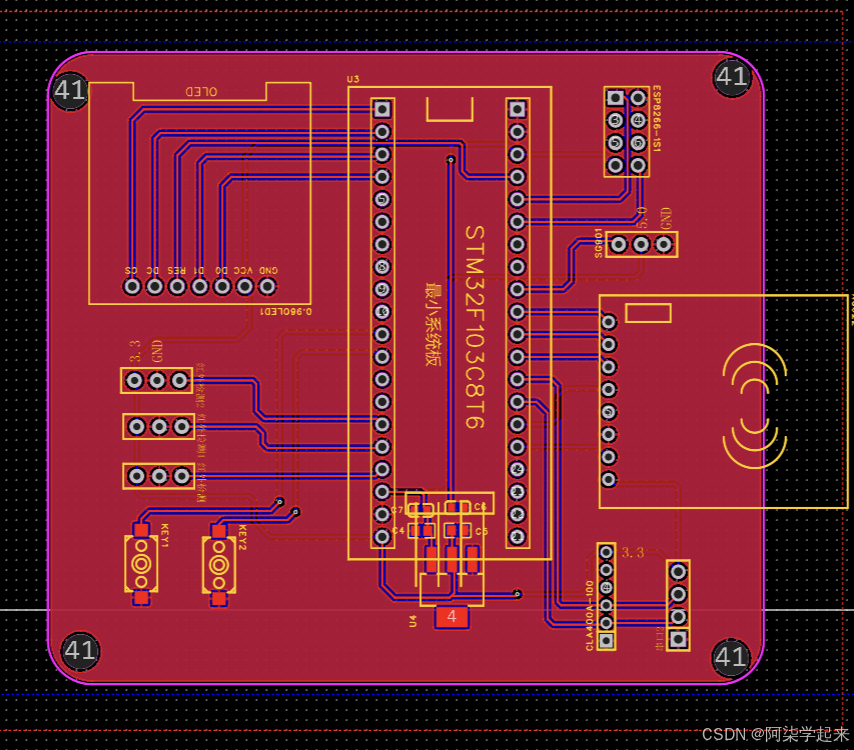

2 PCB效果

3 实物效果

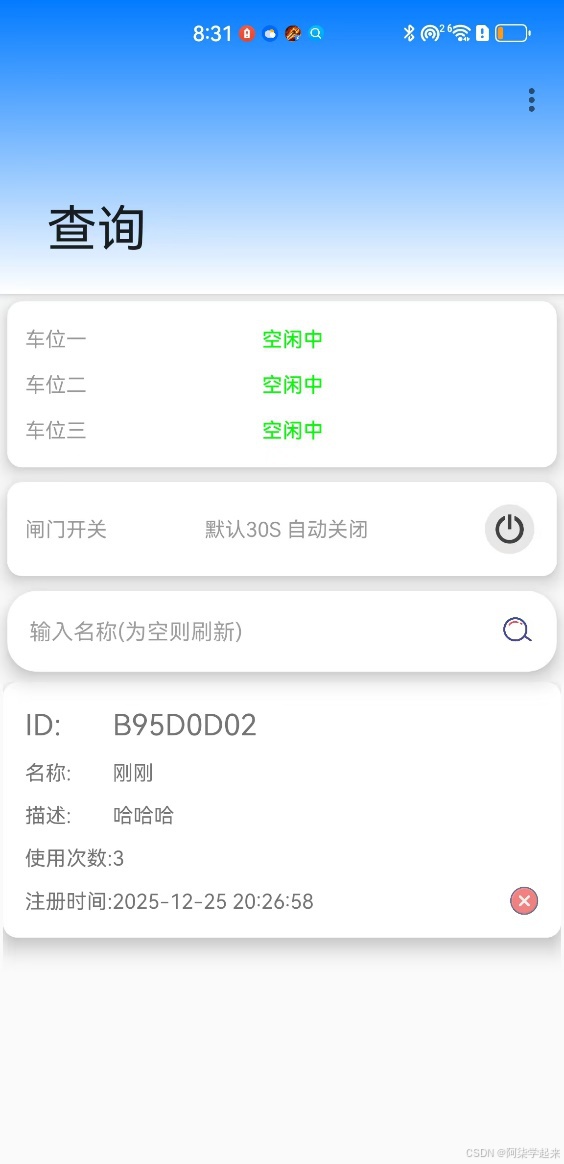

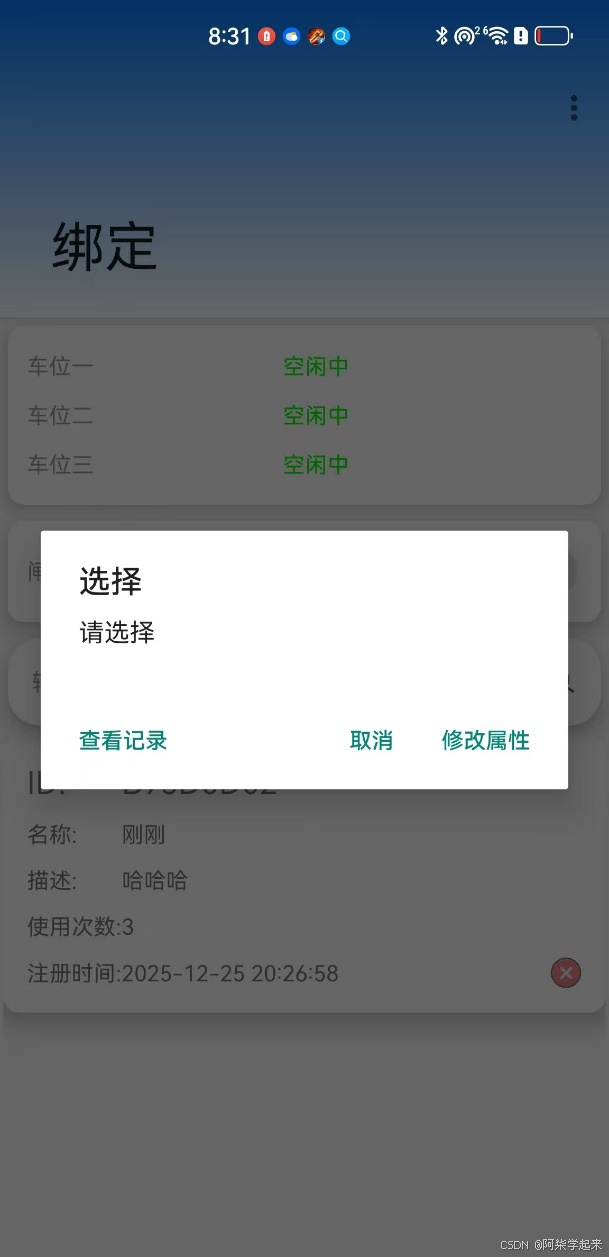

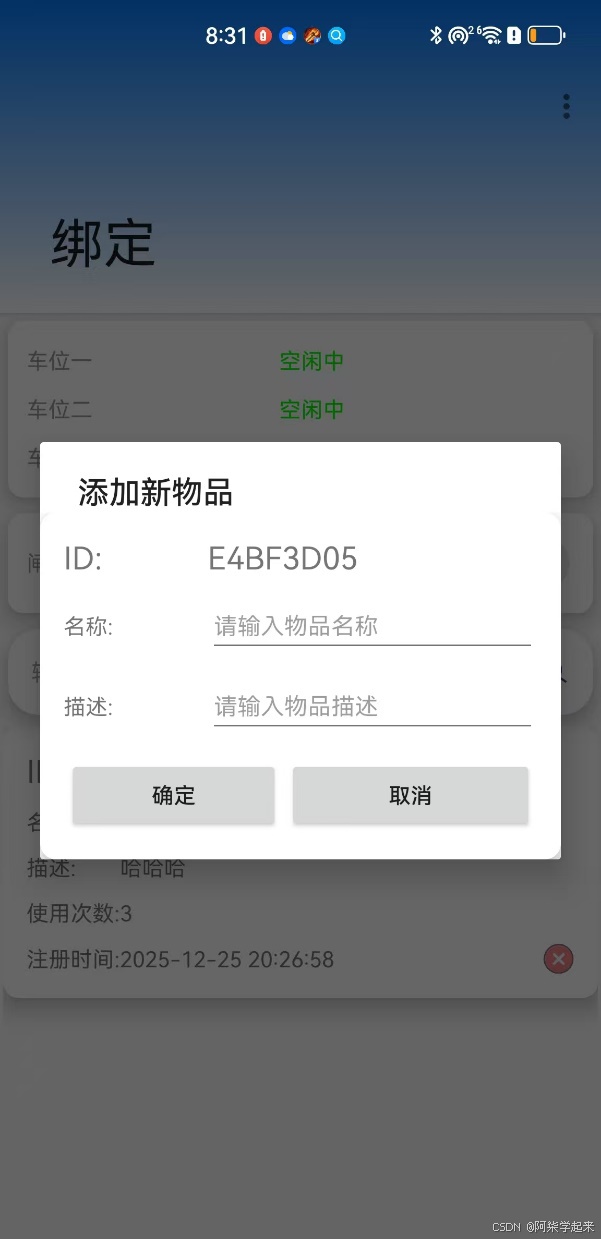

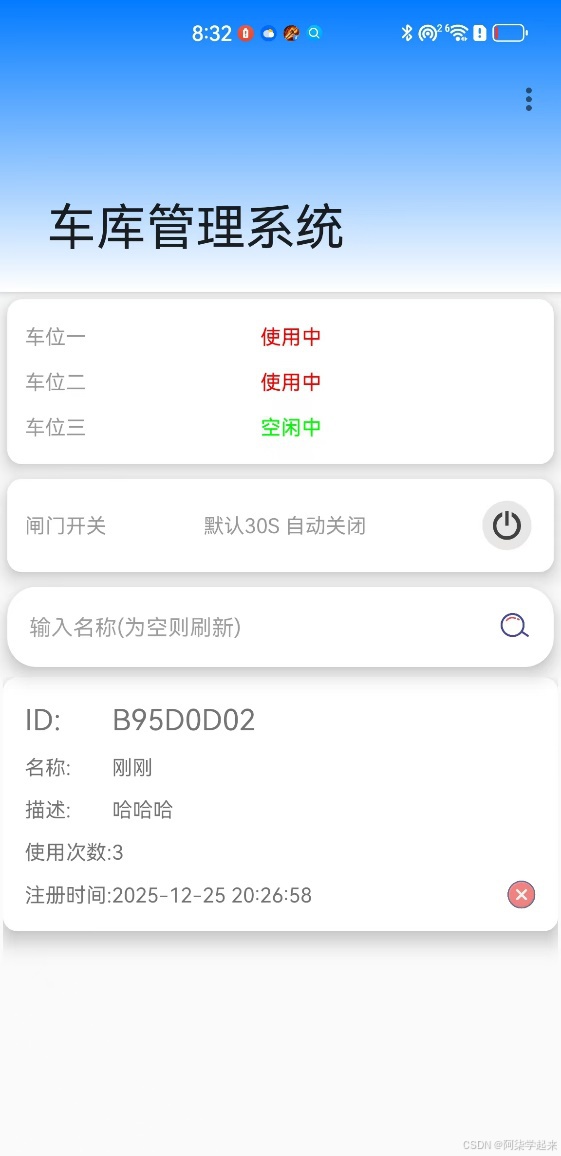

4 APP效果

5 功能概括

（1）硬件端

从机端

1. STM32F103C8T6：用于所有程序的中控和模块数据通信；
2. 0.96寸OLDE：用于显示当前当前停车位信息。
3. 红外检测模块X3：用于模拟车位，检测是否停车等信息
4. lora组网进行数据的上报

主机端

1. STM32F103C8T6：用于所有程序的中控和模块数据通信；
2. 0.96寸OLDE：用于显示当前当前停车位信息。
3. lora组网进行数据的获取和下发
4. Wife模块：用于设备联网，实现远程APP查看；
5. 读卡器模块：用于进入停车场时开门使用
6. 舵机：用于模拟开门
7. 按键：用于开门使用

短按按键1可以开启舵机（默认30S）

短按按键2可以关闭舵机

（2）APP端

1. 使用MQTT协议与设备进行信息交互可以查看；
2. 可采集到底层设备数据并且展示到界面UI中；
3. 可以绑定或删除rfid卡，进行开门使用
4. 可远程一键开启舵机

（3）云平台使用

只是链接各个设备使用，采用MQTT即时通讯；

（4）演示视频

通过网盘分享的文件：T20.1.智能停车场管理系统-Lora+Wifi.mp4

链接: https://pan.baidu.com/s/1VDY4_9CwPCm706NNn9L0Iw?pwd=XZY0 提取码: XZY0

--来自百度网盘超级会员v7的分享

二 底层代码使用方式

1 使用说明

（1）. 使用的时候设备会自动连接WIFI

热点名字：NET密码：12345678，请使用2.4GHZ频率的无线网。

（2）. 当设备处于正常状态的时候，开发板上面的LED会处于闪烁的状态。

（多看视频，视频中有完整功能演示）

（多看视频，视频中有完整功能演示）

（多看视频，视频中有完整功能演示）

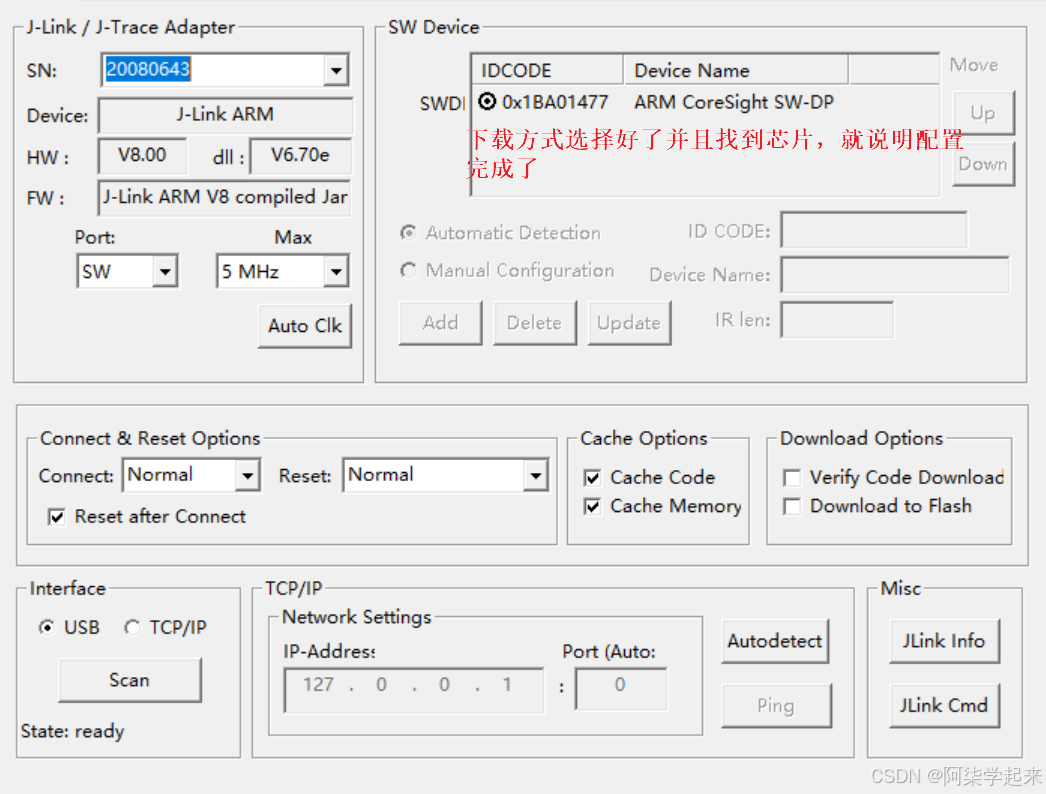

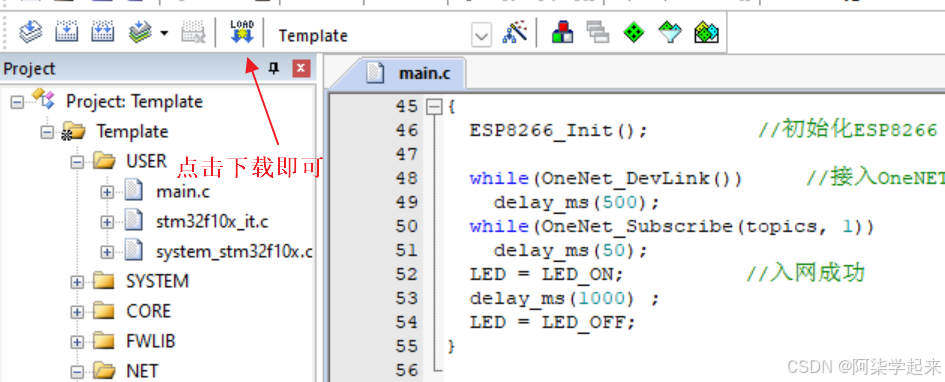

2 下载程序

1. 先根据原理图进行连线，连接好以后在做后面的操作

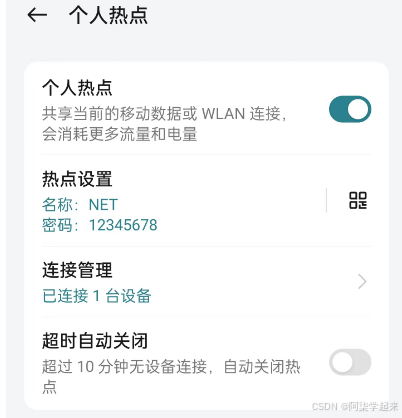

2. 打开手机热点 热点名字：NET密码：12345678

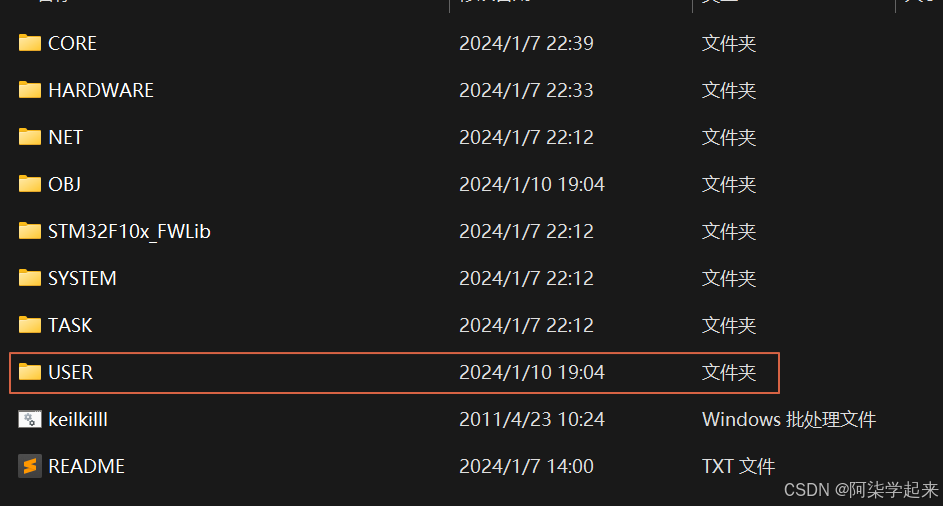

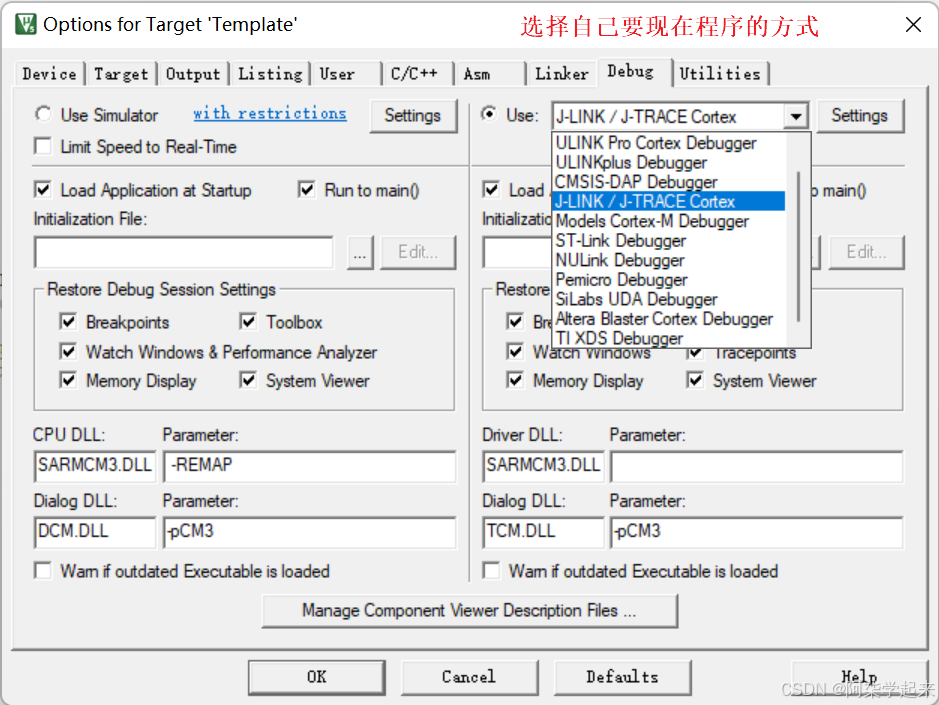

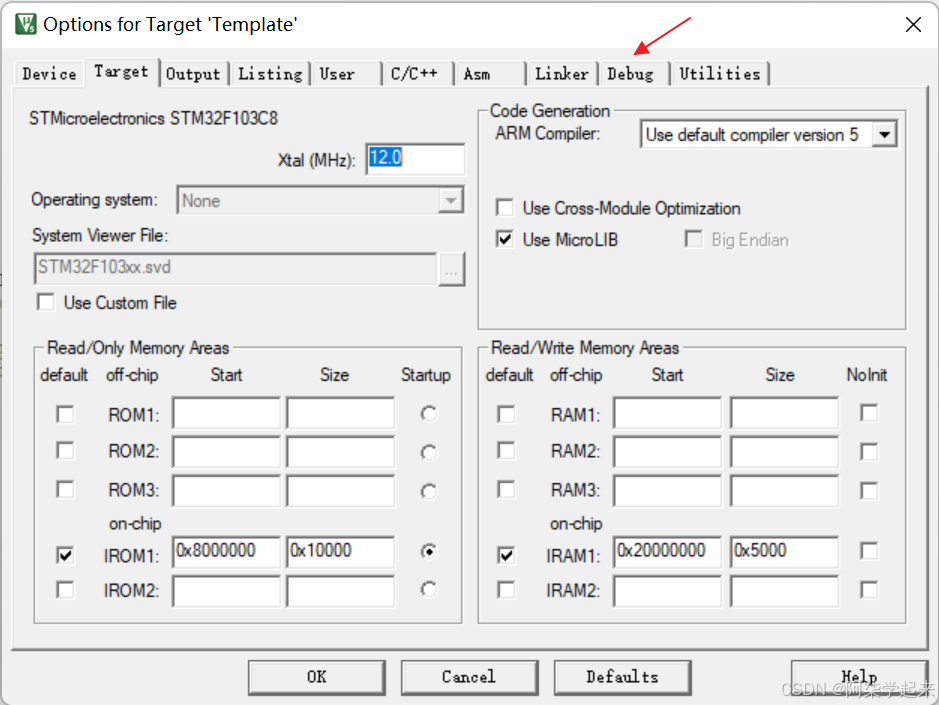

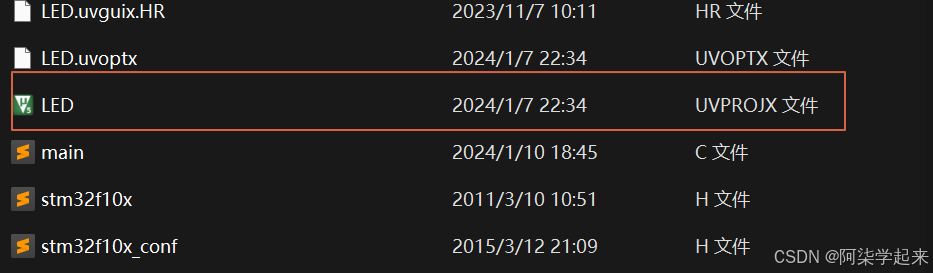

3. 打开程序（硬件由工作室出的可以忽略下载程序这部分）

三 APP使用方式

下载APP

（1）操作方式：

使用Android手机安装APK进行操控

安装Android studio导入项目使用模拟器

官网下载最新版本

https://developer.android.google.cn/studio?hl=zh-cn

安装包（工作室使用版本）链接：

https://pan.baidu.com/s/1DnRGWeJt7XBTmzqHj1KRSQ?pwd=xzy0

提取码：xzy0

安装教程

https://zhuanlan.zhihu.com/p/528196912

（2）使用说明

打开APP后设备会自动订阅MQTT主题，等待1-5秒APP会自动获取到设备上的数据，若5秒内没有获取到设备数据，则请检测设备是否在线，若在线，则请重新打开APP进行数据的获取

（多看视频，视频中有完整功能演示）

（多看视频，视频中有完整功能演示）

（多看视频，视频中有完整功能演示）

四 程序架构及修改（通用）

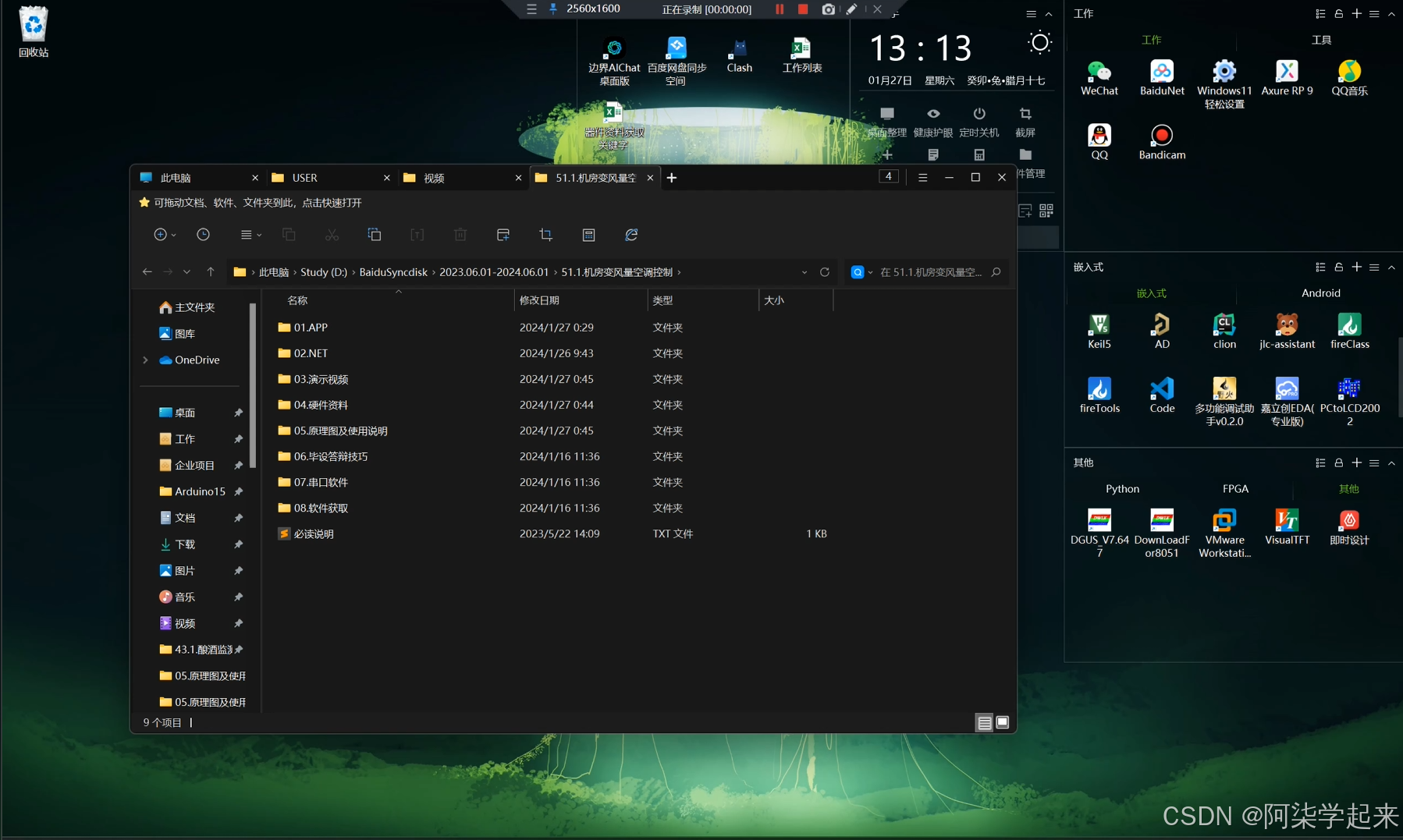

链接：

https://pan.baidu.com/s/1TZkvdEOp-ERgi-2A1o-KWw?pwd=XZY0

提取码：XZY0

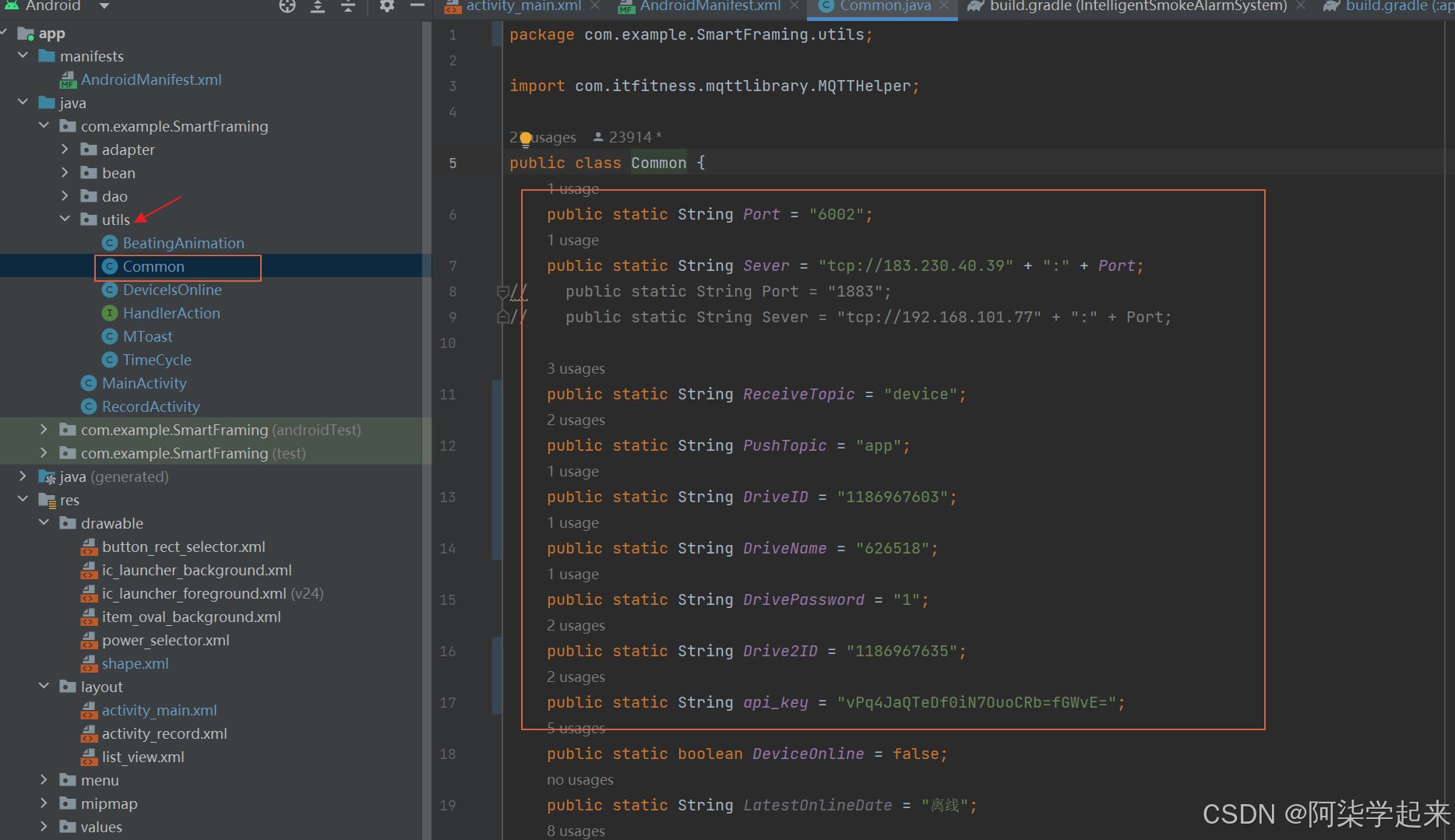

APP参数修改
