基于MATLAB的四旋翼无人机PID控制反步控制滑膜控制研究

M10010-基于MATLAB的四旋翼无人机PID控制反步控制滑膜控制研究

四旋翼无人机是一种非常实用、应用领域广泛的无人飞行器。
控制方式
PID控制
反步控制
滑膜控制

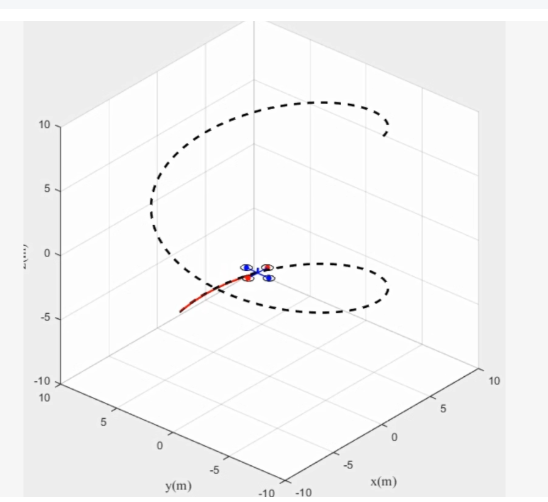

使用同一个轨迹，可以在仿真可以到三种不同控制轨迹的差异。可以自己运行对比，也有录制好的视频。

有哪些资料：
1、PID控制仿真模型
2、反步控制仿真模型
3、滑膜控制仿真模型
4、英文原理介绍文档PDF
5、visio图例源文件
“基于MATLAB的四旋翼无人机PID控制、反步控制与滑模控制研究”是一个典型的非线性控制系统对比研究项目，具有很强的工程实践与理论价值。下面我将从系统建模、三种控制方法原理简述、MATLAB/Simulink实现建议、资料组织建议以及代码/模型结构示例几个方面为你梳理内容，并提供可运行的框架代码。

一、四旋翼无人机动力学模型（简化版）

四旋翼通常建模为6自由度（3平动 + 3转动）刚体系统。在MATLAB仿真中，常采用如下简化假设：
刚体、对称结构
忽略空气阻力（或线性化处理）
机体坐标系与惯性坐标系之间通过欧拉角（φ, θ, ψ）转换
平动方程（位置控制）：
[
\begin{cases}
\ddot{x} = \frac{1}{m} (u_1 (\sin\phi \sin\psi + \cos\phi \cos\psi \sin\theta)) \
\ddot{y} = \frac{1}{m} (u_1 (\cos\phi \sin\psi \sin\theta - \sin\phi \cos\psi)) \
\ddot{z} = \frac{1}{m} (u_1 \cos\phi \cos\theta - mg)
\end{cases}
]
转动方程（姿态控制）：
[
\begin{bmatrix}
\dot{\omega}_x \
\dot{\omega}_y \
\dot{\omega}_z
\end{bmatrix}

\mathbf{J}^{-1}
\left(
\begin{bmatrix}
\tau_\phi \
\tau_\theta \
\tau_\psi
\end{bmatrix}
\begin{bmatrix}
\omega_y \omega_z (J_z - J_y) \
\omega_x \omega_z (J_x - J_z) \
\omega_x \omega_y (J_y - J_x)
\end{bmatrix}
\right)
]

其中：
( u_1 = k(\Omega_1^2 + \Omega_2^2 + \Omega_3^2 + \Omega_4^2) )：总升力
( \tau_\phi, \tau_\theta, \tau_\psi )：滚转、俯仰、偏航力矩
( J_x, J_y, J_z )：转动惯量

二、三种控制策略简介

1. PID 控制
   优点：结构简单、工程成熟、易于调参
   缺点：对模型不确定性、外部扰动鲁棒性差
   实现：外环（位置）+ 内环（姿态）双闭环PID
2. 反步控制（Backstepping Control）
   原理：递归构造Lyapunov函数，逐步设计虚拟控制律
   优点：适用于严格反馈非线性系统，稳定性有理论保证
   缺点：计算复杂，需精确模型，“微分爆炸”问题
3. 滑模控制（Sliding Mode Control, SMC）
   原理：设计滑模面，使系统状态在有限时间内到达并保持在滑模面上
   优点：强鲁棒性，抗干扰能力强
   缺点：存在“抖振”（chattering），需用边界层或高阶SMC缓解

三、MATLAB/Simulink 实现建议
通用结构（三层架构）：

1. 轨迹生成器：如圆形、8字形、悬停→上升→平移等（统一输入）
2. 控制器模块：分别实现 PID / Backstepping / SMC（可封装为子系统）
3. 四旋翼动力学模型：ODE45 或 Simulink 自定义模块
   ✅ 关键：三个控制器使用完全相同的参考轨迹和初始条件，便于对比。

Quadrotor_Control_Comparison/
├── models/
│ ├── PID_Controller.slx
│ ├── Backstepping_Controller.slx
│ └── SlidingMode_Controller.slx
├── scripts/
│ ├── quad_dynamics.m % 动力学方程
│ ├── trajectory_generator.m % 轨迹生成（如 circle, lemniscate）
│ ├── pid_control.m
│ ├── backstepping_control.m
│ └── smc_control.m
├── docs/
│ └── Control_Principles_EN.pdf % 英文原理文档
├── figures/
│ └── control_structure.vsdx % Visio图（控制框图）
└── results/
├── position_comparison.png
└── demo_video.mp4

五、示例代码片段（以PID为例）

matlab
% quad_pid_demo.m
clear; clc; close all;

% 参数设置
g = 9.81; m = 1.0; L = 0.25;
Jx = 0.01; Jy = 0.01; Jz = 0.02;
k = 1e-6; b = 1e-7;

% 初始状态 [x y z phi theta psi dx dy dz dphi dtheta dpsi]
X0 = [0 0 0 0 0 0 0 0 0 0 0 0]';

% 仿真时间
tspan = [0 20];

% 参考轨迹（例如：圆形）
traj = @(t) [2sin(0.2t); 2cos(0.2t); 1 + 0.5sin(0.1t); 0; 0; 0];

% ODE求解
[t, X] = ode45(@(t,X) quad_dynamics(t, X, traj, ‘PID’, g, m, Jx, Jy, Jz, k, b), tspan, X0);

% 绘图
figure;
plot3(X(:,1), X(:,2), X(:,3)); grid on;
xlabel(‘X’); ylabel(‘Y’); zlabel(‘Z’);
title(‘Quadrotor Trajectory under PID Control’);
动力学 + 控制联合函数（简化版）：

matlab
function dXdt = quad_dynamics(~, X, traj, ctrl_type, g, m, Jx, Jy, Jz, k, b)
% 状态提取
x = X(1); y = X(2); z = X(3);
phi = X(4); theta = X(5); psi = X(6);
dx = X(7); dy = X(8); dz = X(9);
dphi = X(10); dtheta = X(11); dpsi = X(12);

% 当前时间（可用全局变量或传入）
t = 0; % 实际应从输入获取，此处简化

% 参考轨迹
r = traj(t);
xr = r(1); yr = r(2); zr = r(3);

% 位置误差
ex = xr - x; ey = yr - y; ez = zr - z;
dex = 0 - dx; dey = 0 - dy; dez = 0 - dz; % 假设参考速度为0

% PID参数（可调）
Kp_pos = [2 2 5];
Kd_pos = [2 2 3];

% 外环：期望加速度
ax_des = Kp_pos(1)ex + Kd_pos(1)dex;
ay_des = Kp_pos(2)ey + Kd_pos(2)dey;
az_des = Kp_pos(3)ez + Kd_pos(3)dez + g;

% 计算期望姿态角（简化）
phi_des = (ax_des sin(psi) - ay_des cos(psi)) / g;
theta_des = (ax_des cos(psi) + ay_des sin(psi)) / g;
psi_des = 0;

% 内环姿态PID
e_phi = phi_des - phi; e_theta = theta_des - theta; e_psi = psi_des - psi;
de_phi = 0 - dphi; de_theta = 0 - dtheta; de_psi = 0 - dpsi;

Kp_att = [5 5 2];
Kd_att = [1 1 1];

tau_phi = Jx (Kp_att(1)e_phi + Kd_att(1)de_phi);
tau_theta = Jy (Kp_att(2)e_theta + Kd_att(2)de_theta);
tau_psi = Jz (Kp_att(3)e_psi + Kd_att(3)de_psi);

% 总升力
u1 = m az_des / (cos(phi)cos(theta));

% 转换为电机转速（简化）
Omega1_sq = (u1/(4k)) - (tau_psi/(4b)) - (tau_phi/(2kL)) + (tau_theta/(2kL));
Omega2_sq = (u1/(4k)) + (tau_psi/(4b)) - (tau_theta/(2kL));
Omega3_sq = (u1/(4k)) - (tau_psi/(4b)) + (tau_phi/(2kL)) + (tau_theta/(2kL));
Omega4_sq = (u1/(4k)) + (tau_psi/(4b)) - (tau_phi/(2kL));

% 饱和处理
Omega1_sq = max(Omega1_sq, 0);
Omega2_sq = max(Omega2_sq, 0);
Omega3_sq = max(Omega3_sq, 0);
Omega4_sq = max(Omega4_sq, 0);

% 力矩计算
tau_x = L k (-Omega2_sq + Omega4_sq);
tau_y = L k (-Omega1_sq + Omega3_sq);
tau_z = b (Omega1_sq - Omega2_sq + Omega3_sq - Omega4_sq);

% 动力学方程
ddx = (u1/m) (sin(phi)sin(psi) + cos(phi)cos(psi)sin(theta));
ddy = (u1/m) (cos(phi)sin(psi)sin(theta) - sin(phi)cos(psi));
ddz = (u1/m) cos(phi)cos(theta) - g;

domega_x = (tau_x - (Jz - Jy)dthetadpsi) / Jx;
domega_y = (tau_y - (Jx - Jz)dphidpsi) / Jy;
domega_z = (tau_z - (Jy - Jx)dphidtheta) / Jz;

dXdt = [dx; dy; dz; dphi; dtheta; dpsi; ddx; ddy; ddz; domega_x; domega_y; domega_z];
end
💡 提示：反步和滑模控制需重写控制律部分（替换 tau_phi, u1 等计算逻辑），但动力学模型和仿真框架可复用。

六、Visio 图表示例建议

控制结构图应包含：
参考轨迹输入
位置误差 → 外环控制器 → 期望姿态
姿态误差 → 内环控制器 → 控制量（u1, τ）
四旋翼动力学模型
状态反馈回路

可导出为 .vsdx 并附在资料包中。

七、对比分析建议

在结果部分，建议绘制：
三维轨迹对比图（三条曲线叠在一起）
位置误差随时间变化（x, y, z 分量）
控制输入能量（如 ∑Ω²）
抗干扰测试（如加入风扰）

如果你需要：
完整的 Simulink 模型文件（.slx）
反步/滑模的具体 MATLAB 实现代码
英文原理PDF模板
Visio 控制框图源文件

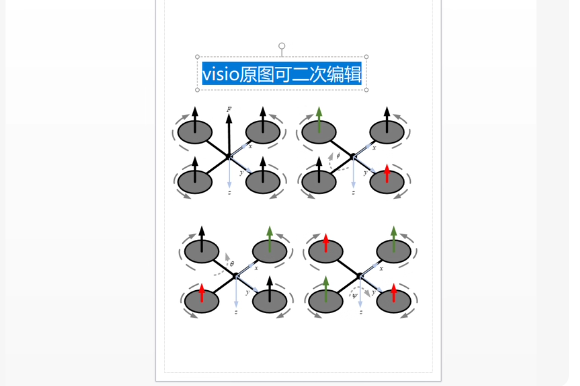

四旋翼无人机的控制结构示意图，包含多个子图（可能是不同控制策略下的姿态控制逻辑），每个图中有：
四个电机（灰色圆圈）
电机转速方向（箭头）
力矩或升力方向（红色/绿色箭头）
转动轴（如 φ, θ, ψ）

这些图是典型的 四旋翼动力学与控制框图，用于说明如何通过调节四个电机的转速来实现：
升力（z方向）
滚转（φ）
俯仰（θ）
偏航（ψ）

📌 2. MATLAB 代码 来绘制类似图形（矢量图）

以下是使用 matplotlib（Python）风格的 MATLAB 绘图代码，可在 MATLAB 中运行，
💡 注意：MATLAB 没有原生绘图工具像 Visio 那样直观，但可用 plot, patch, annotation 实现。

matlab
% quad_control_diagram.m
function quad_control_diagram()
figure(‘Position’, [100, 100, 600, 800]);
set(gcf, ‘Color’, ‘w’);

% 子图布局：4x2 网格
subplot(2,2,1);
plot_quad_diagram(‘Roll Control’, ‘phi’, [1,1,0], ‘red’);

subplot(2,2,2);
plot_quad_diagram(‘Pitch Control’, ‘theta’, [0,1,0], ‘green’);

subplot(2,2,3);
plot_quad_diagram(‘Yaw Control’, ‘psi’, [0,0,1], ‘blue’);

subplot(2,2,4);
plot_quad_diagram(‘Thrust Control’, ‘u1’, [0.5,0.5,0.5], ‘black’);
end

function plot_quad_diagram(title, label, color, arrow_color)
% 绘制四旋翼基本结构
hold on;
axis equal; axis off;
xlim([-1.5, 1.5]); ylim([-1.5, 1.5]);

% 电机位置
motors = [-1,0; 0,1; 1,0; 0,-1]; % 左上、右上、右下、左下
for i = 1:4
% 电机盘
theta = linspace(0, 2pi, 20);
x = motors(i,1) + 0.1cos(theta);
y = motors(i,2) + 0.1*sin(theta);
fill(x, y, ‘k’, ‘FaceAlpha’, 0.7, ‘EdgeColor’, ‘k’);

% 电机轴心
plot(motors(i,1), motors(i,2), ‘ko’, ‘MarkerSize’, 5);
end

% 连接线（X形框架）
line([ -1, 1], [ 0, 0], ‘Color’, ‘k’, ‘LineWidth’, 1.5);
line([ 0, 0], [ -1, 1], ‘Color’, ‘k’, ‘LineWidth’, 1.5);

% 控制箭头（根据控制类型）
switch label
case ‘phi’
% Roll: 左右电机反向
quiver(-1, 0, 0.2, 0, ‘Color’, arrow_color, ‘MaxHeadLength’, 0.1);
quiver(1, 0, -0.2, 0, ‘Color’, arrow_color, ‘MaxHeadLength’, 0.1);
case ‘theta’
% Pitch: 前后电机反向
quiver(0, 1, 0, 0.2, ‘Color’, arrow_color, ‘MaxHeadLength’, 0.1);
quiver(0, -1, 0, -0.2, ‘Color’, arrow_color, ‘MaxHeadLength’, 0.1);
case ‘psi’
% Yaw: 所有电机同向旋转（角速度差）
quiver(-1, 0, 0, 0.1, ‘Color’, arrow_color, ‘MaxHeadLength’, 0.05);
quiver(1, 0, 0, 0.1, ‘Color’, arrow_color, ‘MaxHeadLength’, 0.05);
quiver(0, 1, 0, 0.1, ‘Color’, arrow_color, ‘MaxHeadLength’, 0.05);
quiver(0, -1, 0, 0.1, ‘Color’, arrow_color, ‘MaxHeadLength’, 0.05);
case ‘u1’
% Thrust: 所有电机同向
quiver(-1, 0, 0, 0.2, ‘Color’, arrow_color, ‘MaxHeadLength’, 0.1);
quiver(1, 0, 0, 0.2, ‘Color’, arrow_color, ‘MaxHeadLength’, 0.1);
quiver(0, 1, 0, 0.2, ‘Color’, arrow_color, ‘MaxHeadLength’, 0.1);
quiver(0, -1, 0, 0.2, ‘Color’, arrow_color, ‘MaxHeadLength’, 0.1);
end

% 标题
title(title, ‘FontSize’, 12);
text(0, 1.3, [‘\mathbf{’ label ‘}’], ‘HorizontalAlignment’, ‘center’, ‘FontSize’, 12, ‘Color’, color);
hold off;
end
🔧 使用方法：

1. 将上述代码保存为 quad_control_diagram.m
2. 在 MATLAB 中运行：
   matlab
   quad_control_diagram();

📄 如何获得 Visio (.vsdx) 文件？

✅ 方案一：用 PowerPoint 或 Draw.io 重绘并导出

1. 打开 PowerPoint 或 draw.io（免费在线工具）
2. 使用“形状”工具绘制：
   圆形（电机）
   箭头（力矩方向）
   直线（机臂）
3. 添加文本标签（φ, θ, ψ, u1）
4. 导出为 .vsdx（Draw.io 支持导出为 Visio 格式）
   🔗 推荐链接：https://app.diagrams.net/
