知识图谱的存储与查询

第1节 基于关系型数据库的知识图谱存储

关系型数据库（RDBMS）是知识图谱早期的存储载体，核心是将图结构（实体-关系-属性）转化为关系表结构，主要有4种经典方案：

1. 三元组表（Triple Store）

• 核心思想：用一张表存储所有三元组（Subject, Property, Object），是最简单的存储形式。
• 示例：将“Abraham Lincoln hasName ‘Abraham Lincoln’”“Abraham Lincoln bornOnDate ‘1809-02-12’”等均存入同一表中。
• 优点：结构极简，无需预先定义Schema。

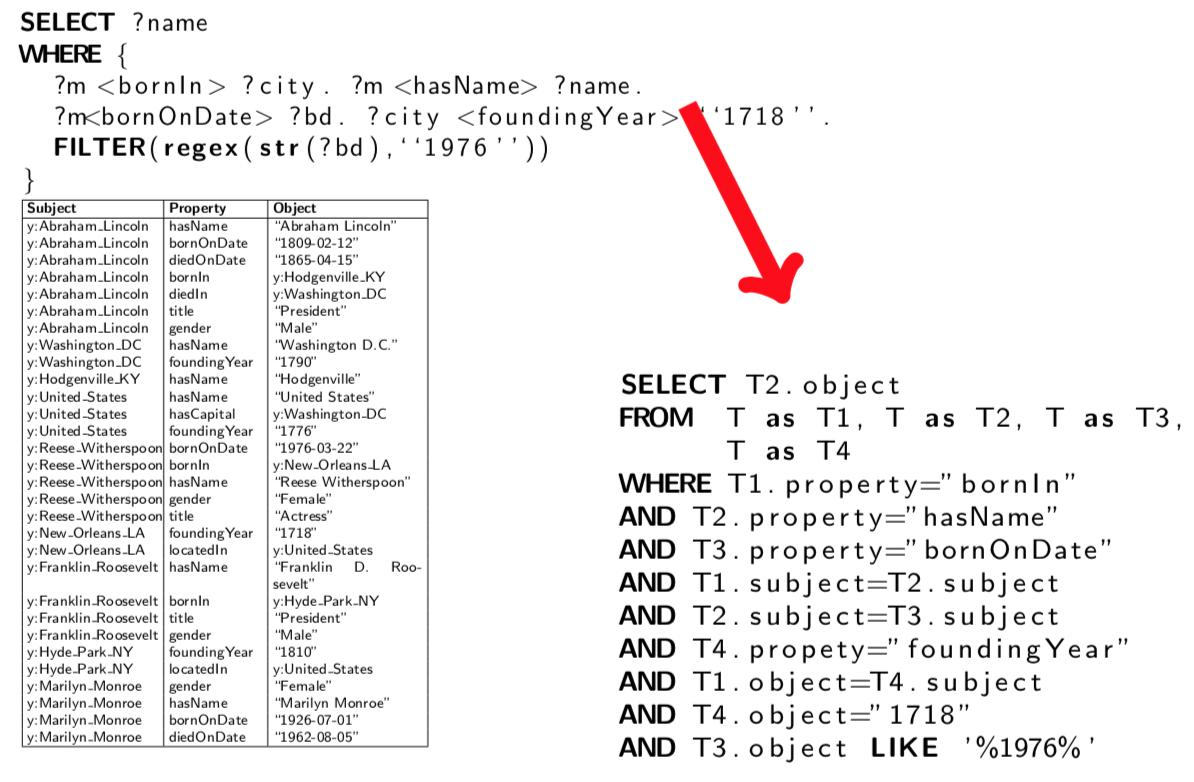

• 缺点：查询时需大量自连接（Self Join），性能极差（例如查询“1976年出生、出生地为1718年建城的人”需关联4张表）。
• 代表系统：3store。

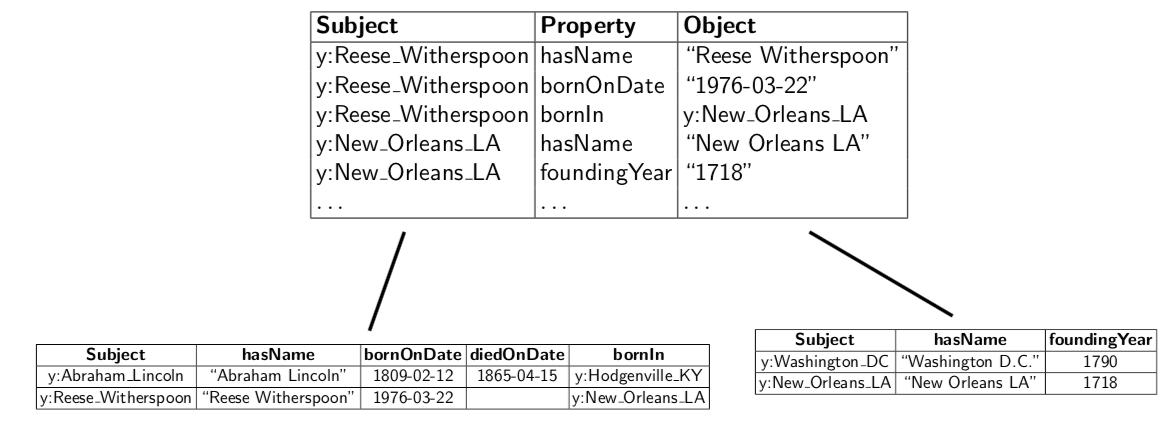

2. 属性表（Property Tables）

• 核心思想：按实体类型分组，同一类型实体的属性作为列，构建一张表（如“Person表”含hasName、bornOnDate、bornIn等列）。
• 优点：减少自连接Join操作，可直接复用RDBMS的成熟功能。
• 缺点：存在大量空值（如部分人无diedOnDate），难以处理多值属性（如一个人多个手机号），实体类型聚类复杂。
• 代表系统：Jena、DB2-RDF。

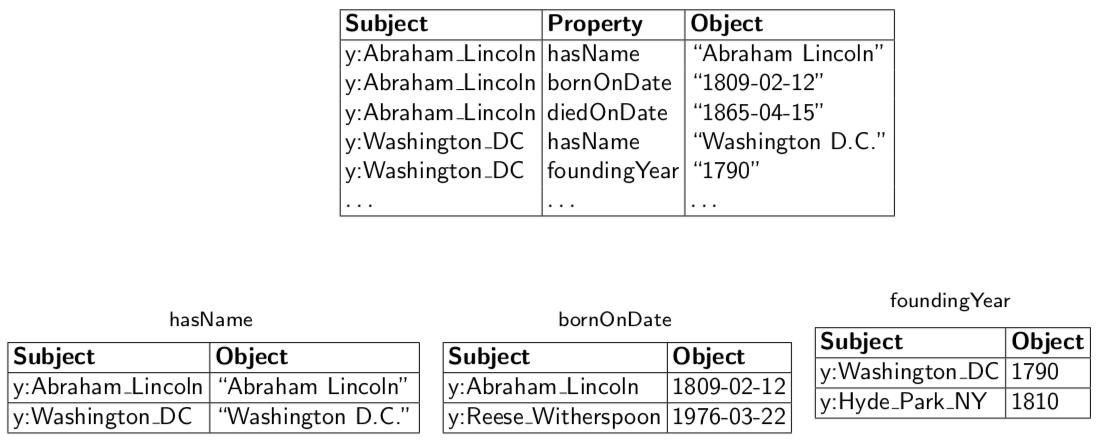

3. 二元表（Binary Tables/垂直划分表）

• 核心思想：按属性分组，每个属性单独建表，表结构为（Subject, Object）（如“hasName表”“bornOnDate表”）。
• 优点：无空值，支持多值属性，Subject-Subject Join性能好。
• 缺点：属性数量决定表数量，维护成本高；插入性能差，Subject-Object Join效率低。
• 代表系统：SW-Store。

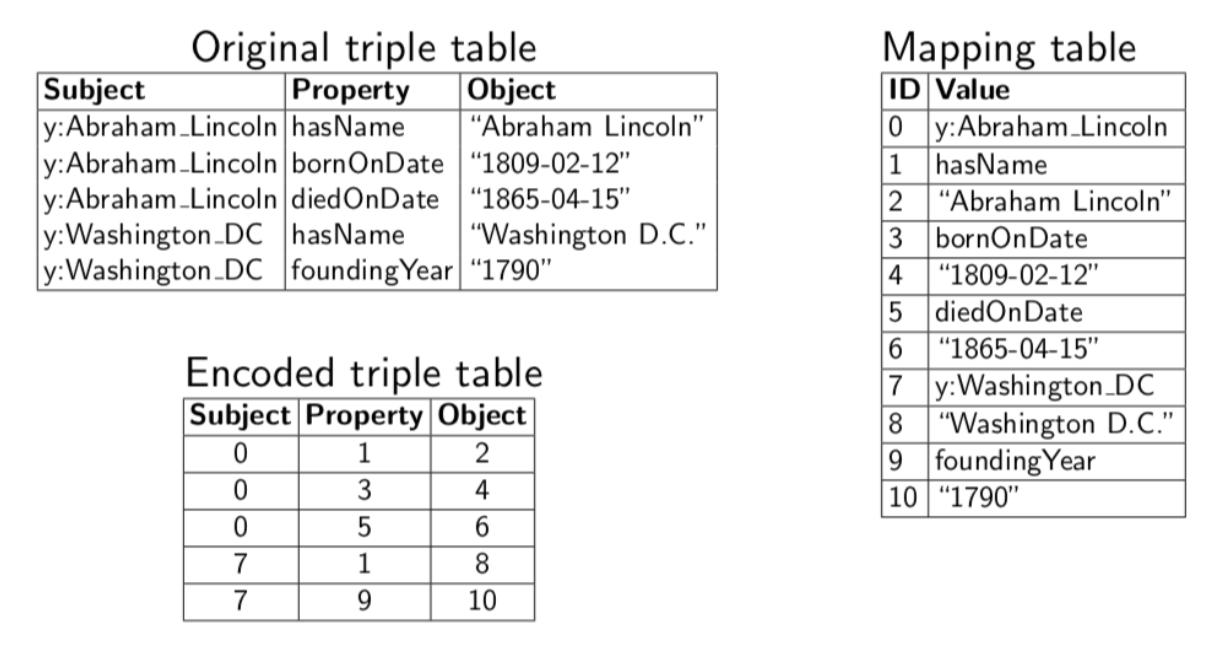

4. 全索引结构（Exhaustive Indexing）

• 核心思想：基于三元组表优化，通过“字符串ID映射+六重索引”提升查询效率。
• 关键优化：
  • 映射表（Mapping Table）：将实体、属性的字符串转化为唯一数字ID，压缩存储空间。
  • 六重索引：建立SPO、SOP、PSO、POS、OPS、OSP六种索引，覆盖所有查询维度。
• 优点：查询性能最优，任意三元组模式查询均可直接命中索引。
• 缺点：存储空间开销是原数据的6倍，数据更新维护成本极高。
• 代表系统：RDF-3X、Hexastore。


四种方案对比

存储方案	优点	缺点	代表系统
三元组表	结构简单，无需Schema	大量自连接，查询低效	3store
属性表	减少自连接，复用RDBMS功能	空值多，不支持多值属性	Jena、DB2-RDF
二元表	无空值，支持多值属性	表数量多，维护成本高	SW-Store
全索引结构	查询性能最优，覆盖所有查询维度	存储开销大，更新维护复杂	RDF-3X、Hexastore

---

第2节 基于原生图数据库的知识图谱存储

关系型数据库的本质是“表结构”，无法原生适配图的“关联结构”，因此原生图数据库应运而生——核心是“将关系作为一等公民（First-Class Citizen）”，直接存储图结构。

1. 关系型数据库的局限性

• 关系隐藏：语义关联被外键隐藏，多跳查询需频繁Join，性能随跳数指数下降（如5跳查询RDBMS无法完成，Neo4j仅需2.132秒）。
• 适配性差：无法高效处理自反关系（如“谁是Bob的朋友”需扫描全表）、传递关系（如“祖先”）、多跳关系（如“朋友的朋友”）。
• 灵活性不足：Schema固定，难以应对知识图谱的动态扩展（如新增“爱好”属性需修改表结构）。
• NoSQL也不适用：NoSQL（如MongoDB）同样不原生支持关系，多跳查询需暴力扫描，效率极低。

2. 原生图数据库的核心优势

• 关系显式存储：实体（节点）和关系（边）直接关联，无需Join，查询复杂度仅与相邻子图大小相关（与数据集整体大小无关）。
• 模型灵活：支持动态扩展（新增节点/边/属性无需修改Schema），适配知识图谱的开放世界假设。
• 支持复杂关系语义：天然支持自反、传递、对称、多跳等关系，查询逻辑更贴合自然语言。

3. 主流原生图数据库与查询语言

• 核心模型：属性图（工业界主流）和RDF图（语义网标准）。
• 代表性数据库：
  • Neo4j：最流行的属性图数据库，支持Cypher查询语言，开源免费（社区版），商业版支持分布式。
  • JanusGraph：分布式属性图数据库，支持Gremlin查询，可对接HBase/Cassandra存储。
  • AllegroGraph：RDF图数据库，支持SPARQL和Prolog推理。
  • Amazon Neptune：云原生图数据库，同时支持属性图和RDF。
• 主流查询语言：
  • Cypher（Neo4j）：语法简洁，贴合图结构（如MATCH (a:Person)-[:KNOWS]->(b) RETURN a,b）。
  • SPARQL（W3C标准）：适配RDF图，支持复杂语义查询（如过滤、聚合）。
  • Gremlin（Apache TinkerPop）：通用图查询语言，支持多数据库适配。

4. 应用示例：Cypher查询

• 场景：查询“纽卡斯尔皇家剧院上演的、莎士比亚1608年后创作的戏剧”。
• Cypher语句：

  MATCH (theater:Venue {name:'Theatre Royal'}),
        (newcastle:City {name:'Newcastle'}),
        (bard:Author {lastname:'Shakespeare'}),
        (newcastle)<-[:STREET|CITY*1..2]-(theater)<-[:VENUE]-()-[:PERFORMANCE_OF]->()-[:PRODUCTION_OF]->(play)<-[w:WROTE_PLAY]-(bard)
  WHERE w.year > 1608
  RETURN DISTINCT play.title AS play


• 结果：直接返回《Julius Caesar》《The Tempest》，无需复杂Join，查询效率极高。

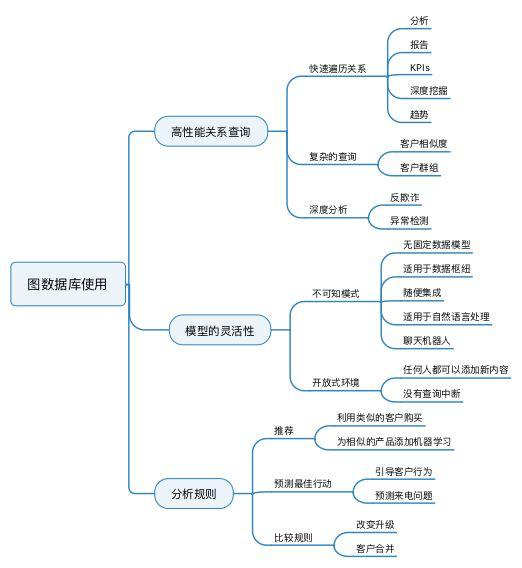

5. 图数据库的适用场景

• 高性能关系查询：如社交网络分析、欺诈检测、网络拓扑分析。
• 动态扩展需求：如知识图谱增量构建、多源数据融合。
• 复杂规则分析：如推荐系统（“喜欢A的人也喜欢B”）、客户相似度计算。


---

第3节 原生图数据库实现原理浅析

原生图数据库的高效核心是“免索引邻接（Index-free Adjacency）”，配合优化的物理存储设计，实现关联查询的极速响应。

1. 核心原理：免索引邻接

• 定义：每个节点直接维护指向其相邻节点的引用（微索引，Micro Index），无需全局索引即可快速遍历邻居。

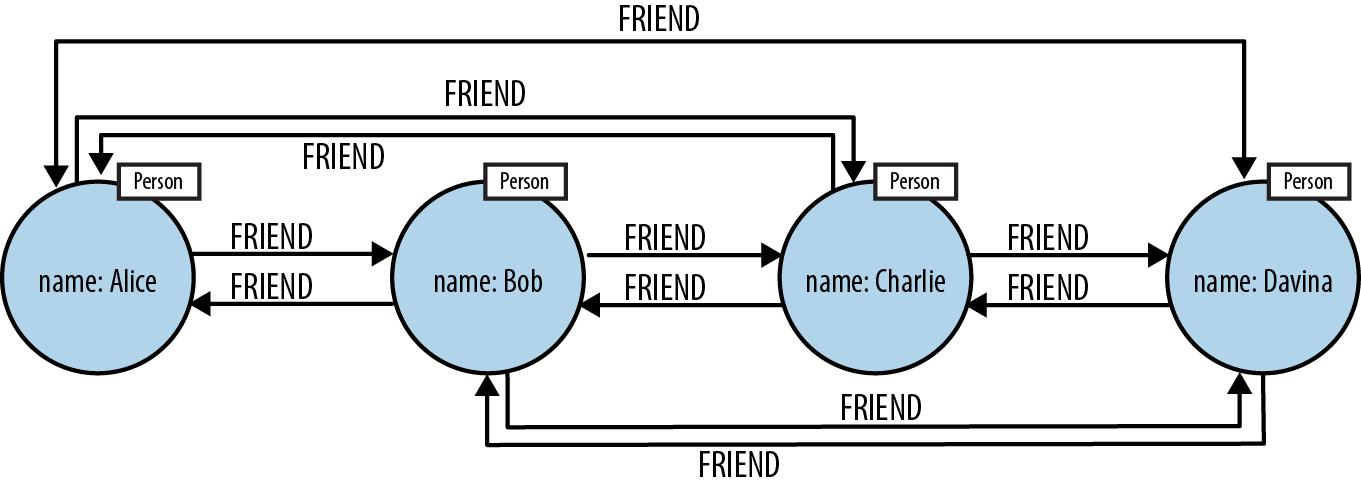

• 优势：查询复杂度与数据集大小无关，仅与节点的邻居数量相关（如查询“Alice的朋友”仅需遍历Alice的相邻节点，复杂度O(k)，k为邻居数）。

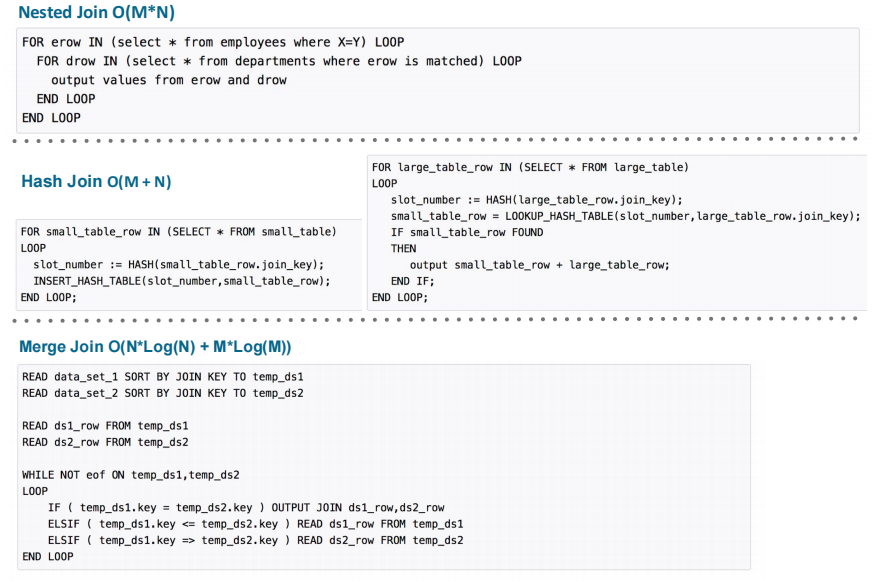

• 对比关系型数据库：传统Join的复杂度为O(M*N)（嵌套Join）或O(N log N)（合并Join），远高于免索引邻接。



2. 物理存储实现

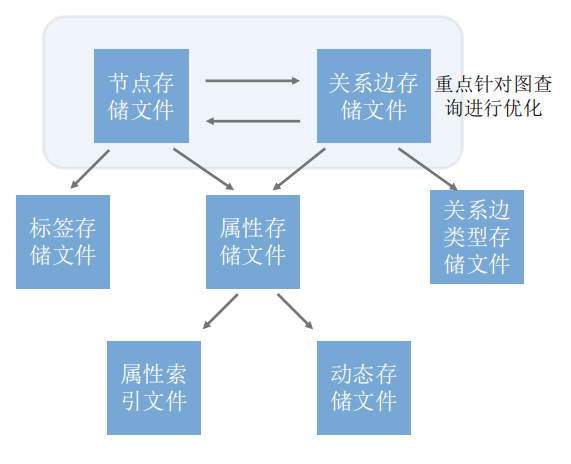

原生图数据库的物理存储围绕“图遍历优化”设计，核心分为5类文件：

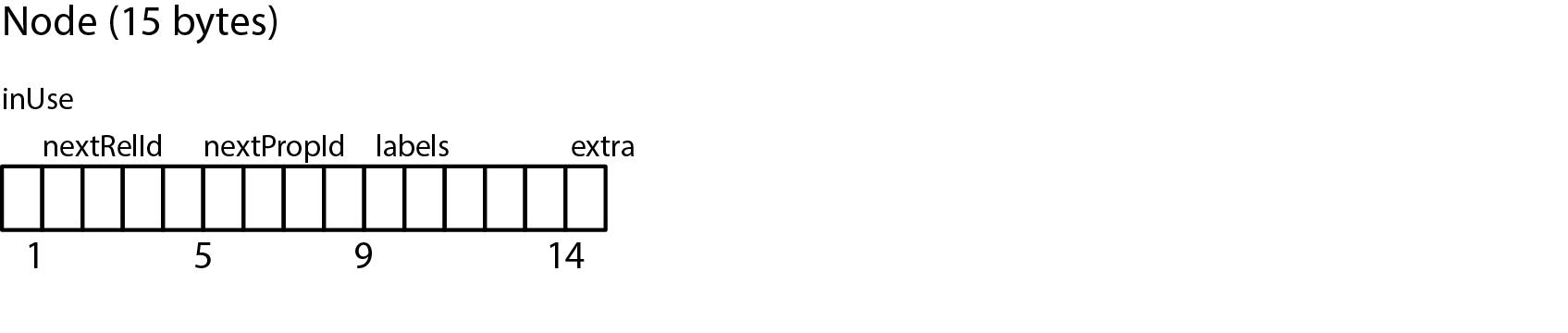

• 节点存储文件：存储节点元信息（固定14字节/节点），含“是否可用（inUse）”“第一个关系ID”“第一个属性ID”“标签ID”，支持O(1)快速定位节点。

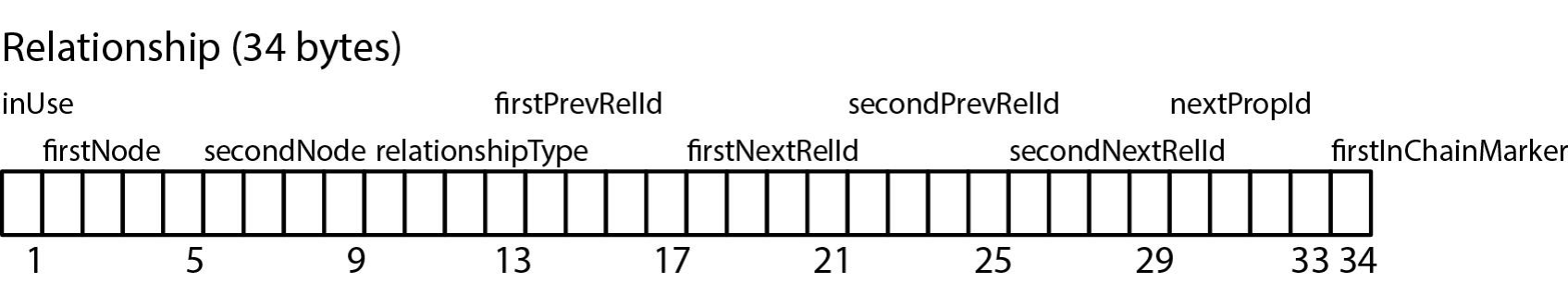

• 关系存储文件：存储关系元信息（固定34字节/关系），含“头尾节点ID”“关系类型ID”“前后关系ID”，支持快速遍历节点的出入边。


• 属性存储文件：单独存储节点/关系的属性（如name、age），节点/关系仅存储“第一个属性ID”，避免属性数据影响图遍历效率。

• 标签/关系类型存储文件：存储节点标签（如Person、Venue）和关系类型（如KNOWS、WROTE_PLAY）的元信息。

• 动态存储文件：存储大属性值（如长文本、数组），小属性值直接内联存储，平衡存储效率和查询速度。

主要优化的点：
1.节点的查找，关系的查找
2. 从节点到关系，从关系到节点
3. 从关系到关系
4. 从节点到属性，从关系到属性
5. 从关系到关系类型。

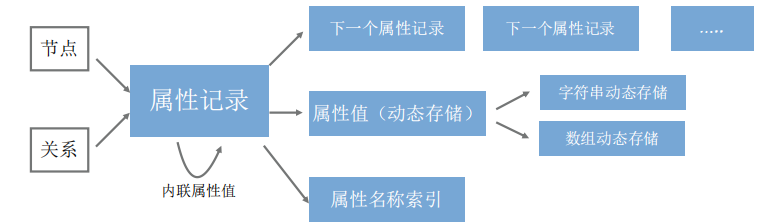

属性数据的存储处理:内联与动态存储
Ø 图数据库中存在大量属性,这些属性的检索与图遍历的计算是分开的,这是为了让节点之间的图遍历能不受大量属性数据的影响｡
Ø 节点和关系的存储记录都包含指向它们的第一个属性ID的指针,属性记录也是固定大小,便于之间通过ID计算获得存储位置｡
Ø 每个属性记录包含多个属性块,以及属性链中下一个属性的ID｡
Ø 每个属性记录包含属性类型以及属性索引文件,属性索引文件存储属性名称｡
Ø 对于每一个属性值,记录包含一个指向动态存储记录的指针(大属性值)或内联值(小属性值)｡

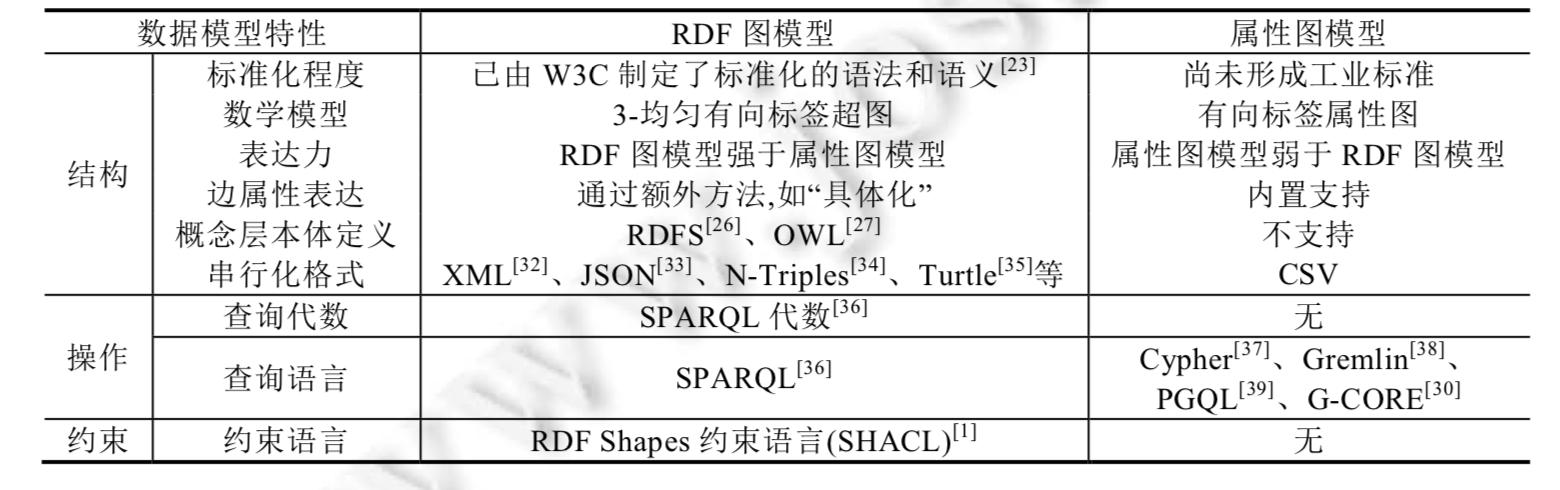

3. 关键对比：RDF图 vs 属性图

4. 主流查询语言对比

查询语言	核心特性	适用场景	代表系统
Cypher	语法简洁，贴合属性图，支持模式匹配	Neo4j生态，工业界快速开发	Neo4j、AgensGraph
SPARQL	适配RDF，支持语义推理、复杂过滤	语义网项目、学术研究	Jena、Virtuoso
Gremlin	通用型，支持多数据库适配，含图算法	多图数据库兼容场景	JanusGraph、TinkerPop
PGQL	支持子图同构查询，侧重分析型场景	Oracle PGX生态	Oracle PGX

---
