一、基本介绍

项目名：基于物联网的工厂生产线监控系统设计
项目编号：mcuclub-dz-936
单片机类型：STM32F103C8T6
具体功能：
1、通过DHT11检测当前环境的温湿度、检测到当前环境的温度或者湿度大于最大值进行声光报警；
2、通过分离式红外对射管检测当前物品的生产数量，根据数量和时间计算生产的速度,速度大于最大值或者小于最小值进行声光报警；
3、通过按键可以设置温度的最大值湿度的最大值，速度最大值和最小值；开启或关闭生成监控
4、通过OLED显示温湿度和生产的数量和速度、生成监控状态
5、通过WiFi模块将检测的数据传输到手机端，手机可以设置温湿度、速度最大值和最小值；开启或关闭生成监控

二、资料总览

实物资料

三、32单片机部分资料展示

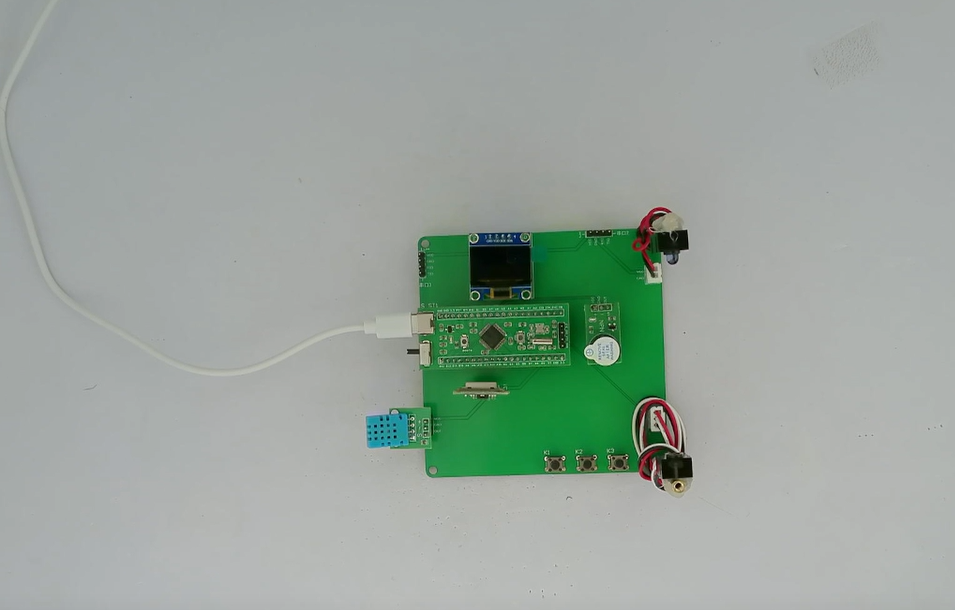

1、实物图展示

单片机型号：STM32F103C8T6
供电接口：TYPE-C
板子类型：PCB集成板，厚度1.2，两层板（上下层覆铜接地）
器件类型：元器件基本上为插针式，个别降压芯片会使用贴片式。

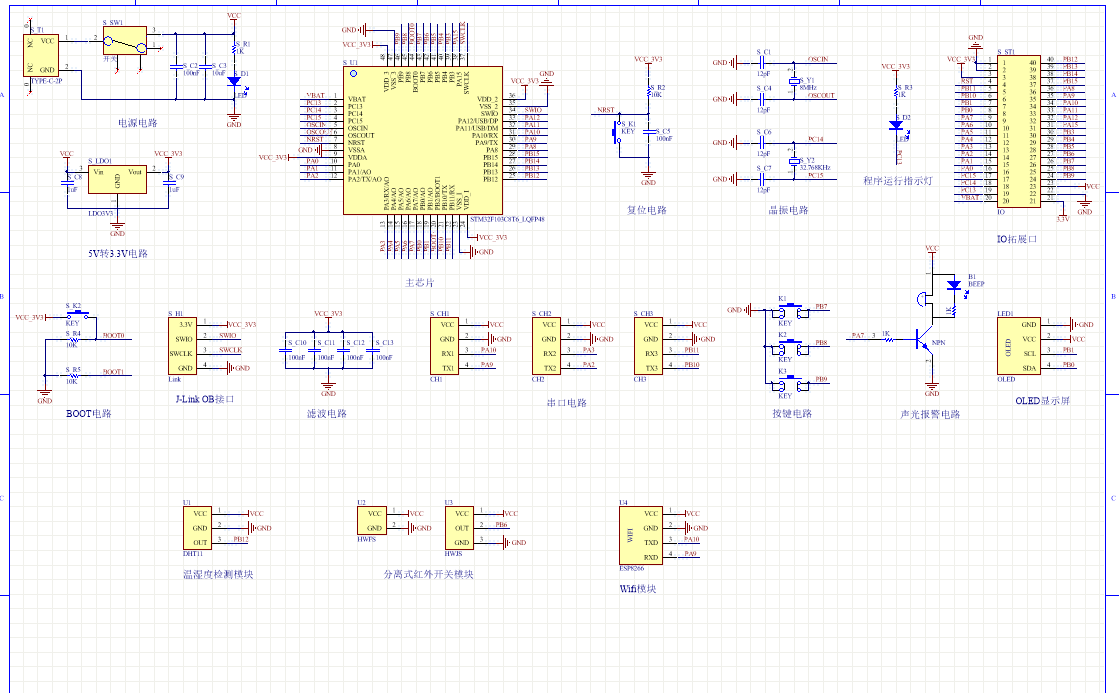

2、原理图展示

软件版本：AD2013
电路连线方式：网络标号连线方式
注意：原理图只是画出了模块的引脚图，而并不是模块的内部结构图

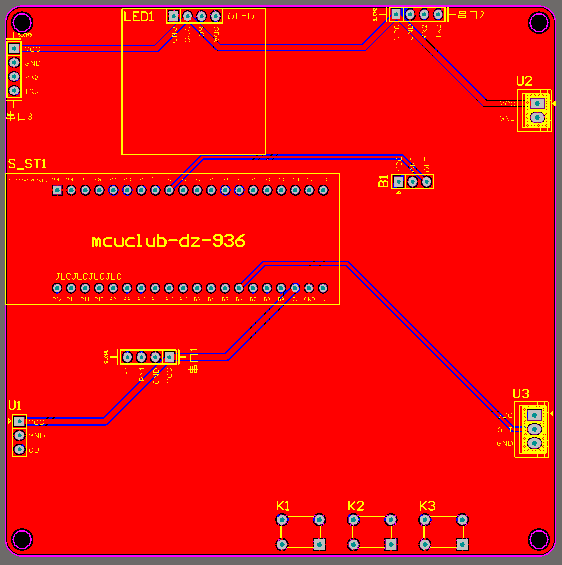

3、PCB图展示

由原理图导出，中间有一个项目编号，隐藏在单片机底座下，插入单片机后不会看到。
两层板，上下覆铜接地。

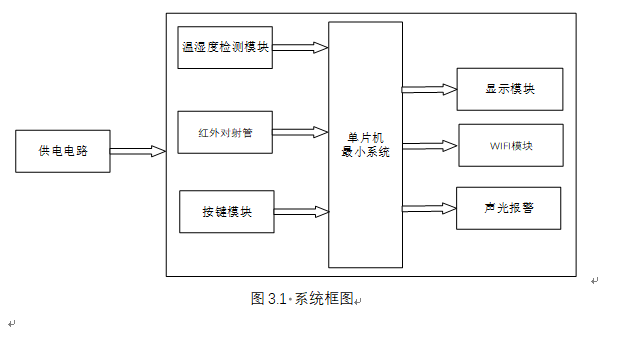

四、系统框图

绘制软件：VISIO
本设计以STM32F103C8T6单片机为核心控制器，构建基于物联网的工厂生产线监控系统设计。由三部分组成：中控、输入和输出；中控由STM32F103C8T6单片机组成；
输入部分由四个部分组成：第一部分DHT11温湿度检测模块，由此模块可以获取当前环境的温湿度；第二部分是分离式红外对射管模块，用于检测当前物品的生产数量；第三部分是按键模块，用于设置温湿度最大值，以及开始或关闭监控；第四部分是供电模块，为系统提供稳定的电源支持。
输出部分由两个部分组成：第一部分是OLED显示模块，用于显示当前温湿度，生产的速度以及监控的开关。第二部分是声光报警模块：当温湿度大于最大值或速度大于最大值或小于最小值进行声光报警；
除此之外WIFI模块可以做为输出和输出，由此模块可以获取当前温湿度和速度的值，还可以设置温湿度和速度的阈值，以及监控的开关

五、部分程序展示

软件版本：keil5
注意：逻辑程序和驱动程序分开，分布于main.c和其他.c文件

/**********************************
函数名：按键函数
传参值：无
返回值：无
**********************************/
void Key_Function(void)
{
	key_num = Chiclet_Keyboard_Scan(0);		//按键扫描，获取键值
	if(key_num != 0)								      //有按键按下
	{
		switch(key_num)
		{
			case 1:								            //按键1：切换界面
				display_num++;
				if(display_num >= 5)
				{
					display_num = 0;
				}
