（1）系统需求分析与方案设计

基于多核CPU的X波段无人机探测雷达信号处理系统需满足低慢小目标探测的实时性和可靠性要求，其系统组成主要包括雷达前端、数据采集模块、信号处理模块、显控终端四部分。雷达前端工作在X波段（8-12GHz），采用固态发射机和相控阵天线，具备方位360°、俯仰-10°~+60°的覆盖范围，最大探测距离不小于5km，距离分辨率优于1m，方位角分辨率优于2°。发射波形采用线性调频（LFM）信号，时宽10μs，带宽50MHz，脉冲重复频率（PRF）在1kHz~5kHz范围内可调，以适应不同的探测距离和速度范围。

数据采集模块负责接收雷达回波信号，经中频放大、滤波后进行模数转换。采用16位高速ADC，采样率根据带通采样定理设计为62.5MHz，满足中频信号（中心频率30MHz，带宽50MHz）的无混叠采样要求。数据通过PCIe 4.0接口传输至信号处理单元，传输速率高达8Gbps，确保原始回波数据无丢失。数据链路采用自定义协议格式，每帧数据包含64字节的帧头（含时间戳、通道号、采样点数）、4096字节的IQ数据（1024个复数采样点）和4字节的CRC校验，帧间隔约为16μs，对应PRF为62.5kHz时的连续数据传输。

信号处理软件采用模块化架构，划分为数据获取与解析模块、信号处理模块、目标信息上报模块三大核心模块。数据获取与解析模块运行在独立的CPU核心上，通过DMA方式从采集卡读取原始数据，解析帧结构，进行CRC校验和格式转换，将有效数据存入共享内存缓冲区。该模块采用双缓冲机制，一个缓冲区用于接收新数据，另一个缓冲区供信号处理模块读取，通过信号量实现两个模块的同步，避免数据竞争和访问冲突。

信号处理模块是系统的核心，包含数字下变频、脉冲压缩、动目标检测、恒虚警处理、目标凝聚、和差比幅测角六个子模块，各子模块采用流水线并行处理架构。数字下变频模块将中频采样信号转换为基带信号，通过多相滤波和抽取将数据率从62.5MHz降至6.25MHz，减少后续处理的数据量。脉冲压缩模块对基带信号进行匹配滤波，实现距离维的高分辨率。动目标检测模块通过多普勒滤波分离不同速度的目标，抑制固定杂波和低速干扰。恒虚警处理模块根据杂波背景自动调整检测阈值，控制虚警率。目标凝聚模块对检测到的目标点迹进行时空关联，形成稳定的目标航迹。和差比幅测角模块利用和波束与差波束的幅度比值计算目标的方位角，实现目标的角位置测量。

目标信息上报模块负责将处理后的目标数据（距离、方位角、速度、RCS）格式化，通过以太网UDP协议发送至显控终端，数据更新率不低于10Hz。该模块采用异步发送机制，将目标数据放入发送队列，由独立线程负责网络传输，避免阻塞信号处理流程。软件整体采用C++语言开发，基于Qt框架实现跨平台兼容性，支持Windows和Linux操作系统，便于不同硬件平台的移植和部署。

（2）信号处理算法设计与仿真

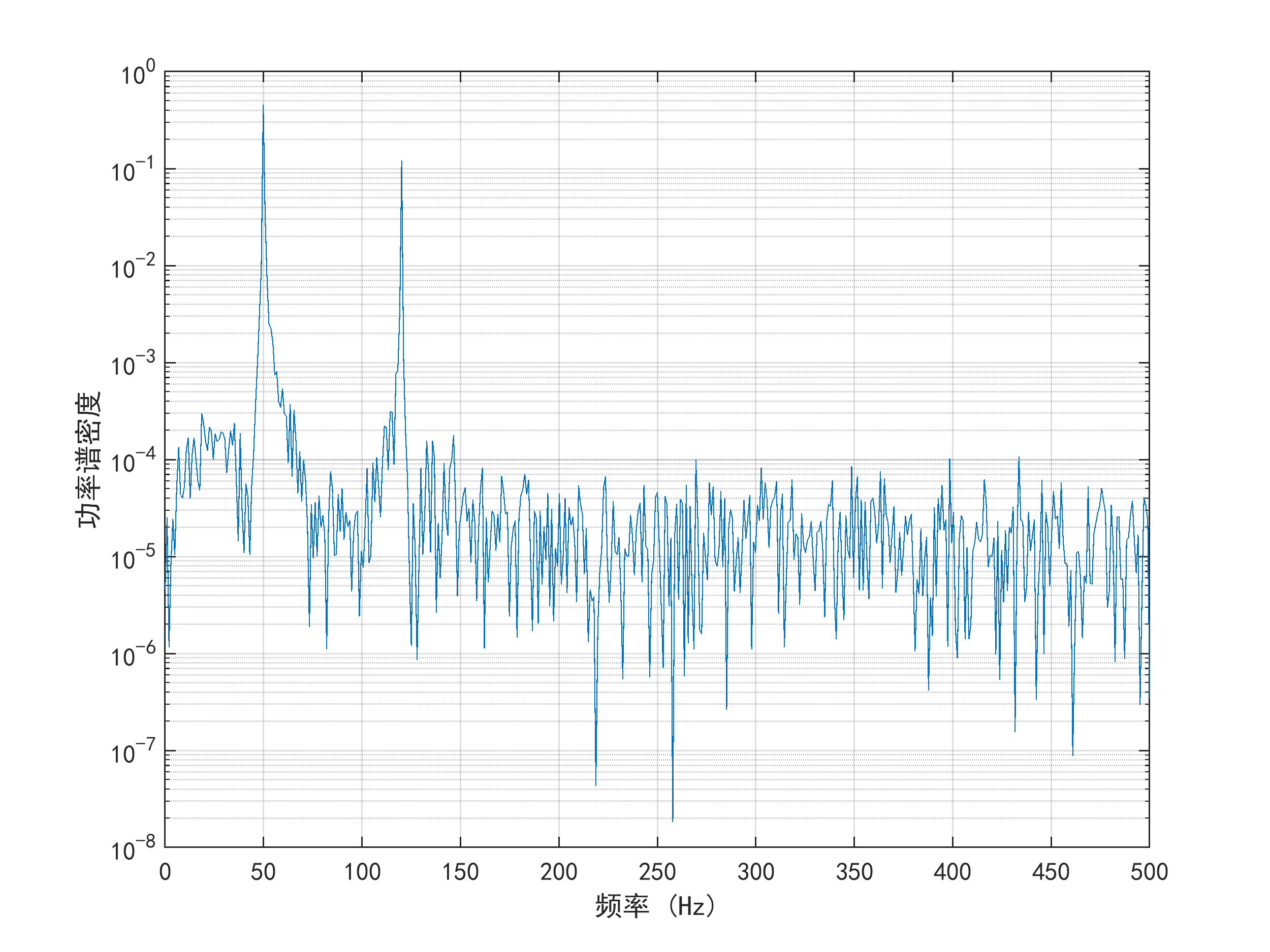

信号处理算法的设计以实时性和精度为核心目标，各处理步骤采用优化的频域算法和并行结构。数字下变频（DDC）采用频域带通采样和多相滤波联合处理方案，传统的DDC流程包括混频、低通滤波和抽取三个步骤，需要大量的乘法和加法运算。优化算法将采样后的中频信号直接进行FFT，在频域将信号频谱移至基带，通过设计的频域滤波器（采用矩形窗或汉明窗）滤除带外噪声，然后进行抽取和IFFT转换回时域，实现数字下变频和抽取的联合处理。仿真结果表明，该算法与传统时域处理相比，运算量降低约40%，在相同CPU主频下，处理延迟从120μs减少至72μs，满足实时性要求。

脉冲压缩采用频域快速卷积实现，发射信号为LFM信号，时宽T=10μs，带宽B=50MHz，调频斜率k=B/T=5×10^12Hz/s。匹配滤波器的频域响应为发射信号频谱的共轭，通过FFT将时域回波信号和匹配滤波器系数转换至频域，相乘后进行IFFT得到压缩后的脉冲。为减少旁瓣影响，在匹配滤波器设计中加入汉明窗加权，使峰值旁瓣比（PSLR）降至-42dB以下。仿真中，当输入信噪比为-10dB时，脉冲压缩后的峰值信噪比提升至13dB，距离分辨率达到3m（c/(2B)=3×10^8/(2×50×10^6)=3m），满足无人机探测的距离分辨要求。

动目标检测（MTD）采用8点多普勒滤波器组，通过对相干积累的回波信号进行FFT，得到不同多普勒频率对应的目标能量。滤波器组的中心频率覆盖±30m/s的速度范围，频率分辨率为3.75m/s，可有效区分无人机（典型速度5-25m/s）和杂波（速度0m/s）。在杂波抑制方面，采用三脉冲对消器（MTI）抑制固定杂波，对消后的信号再通过MTD滤波器组提取运动目标。仿真结果显示，对于信噪比为0dB的目标回波，MTI+MTD处理后的信杂比提升25dB，杂波抑制比达到40dB以上，能够有效检测低速运动的无人机目标。

恒虚警处理（CFAR）采用单元平均恒虚警（CA-CFAR）算法，在目标周围选择16个参考单元和4个保护单元，通过参考单元的功率平均值乘以恒虚警因子（CFAR factor）确定检测阈值。恒虚警因子根据目标密度动态调整，当检测区域目标较多时（如多目标场景），增大因子以减少虚警；当杂波均匀时，减小因子以提高检测概率。仿真中，在杂波功率起伏3dB的环境下，CA-CFAR算法的虚警率稳定在10^-6，检测概率达到90%以上，满足系统对虚警控制的要求。

目标凝聚采用基于距离-多普勒单元的聚类算法，将相邻距离单元和多普勒单元中检测到的点迹合并为一个目标。聚类窗口大小设为3个距离单元×3个多普勒单元，通过计算点迹的质心得到目标的精确位置。对于跨帧的目标航迹，采用最近邻数据关联算法，根据距离和速度的连续性进行航迹更新，航迹寿命设为5帧，若连续5帧未检测到目标则删除航迹。仿真表明，该算法在目标密度为0.1个/ km²的环境下，航迹正确关联率达到95%，虚警航迹率低于0.01个/帧。

和差比幅测角利用雷达天线的和波束（Σ）与差波束（Δ）的幅度比值计算目标方位角。差波束的零点位于和波束的峰值方向，当目标偏离天线法线方向时，差波束输出与偏离角成正比的信号。通过公式θ=k×(Δ/Σ)计算方位角，其中k为比例系数，通过外场标定确定。仿真中，在方位角±30°范围内，测角误差小于0.5°，满足目标定位精度要求。

（3）多核CPU并行实现与测试验证

信号处理软件的多核并行实现基于Intel Xeon W-1290 CPU（10核心20线程，主频3.2GHz，L3缓存12MB），操作系统采用Ubuntu 20.04 LTS（实时内核补丁PREEMPT_RT），确保线程调度的实时性。软件采用数据并行与任务并行相结合的混合并行架构，将信号处理的六个子模块分配到不同的CPU核心，同时对每个子模块内部的数据进行并行处理。

数据获取与解析模块运行在CPU核心0上，绑定实时线程（优先级99），通过内核空间的PCIe驱动直接访问硬件寄存器，避免系统调用的延迟。该模块使用双缓冲机制，一个缓冲区用于接收新数据，另一个缓冲区供信号处理模块读取，通过信号量实现两个模块的同步，避免数据竞争和访问冲突。缓冲区深度设为16帧，每个缓冲区大小为16MB，通过头尾指针和计数变量实现无锁访问，数据吞吐量达到6.25GB/s，满足高速数据采集的需求。

信号处理模块的六个子模块采用流水线并行，每个子模块分配到独立的CPU核心（核心1-6），通过共享内存缓冲区传递中间结果。数字下变频模块（核心1）采用OpenMP并行处理8个距离单元的数据，使用SIMD指令（AVX2）同时处理16个复数采样点的下变频和滤波，将处理吞吐量提升至4GB/s。脉冲压缩模块（核心2）利用FFTW库的多线程接口，将1024点的FFT运算分配到2个线程，计算时间从8μs减少至4.5μs。动目标检测模块（核心3）的多普勒滤波器组采用向量化实现，通过AVX2指令并行处理8个距离单元的多普勒滤波，处理延迟降低30%。

恒虚警处理模块（核心4）和目标凝聚模块（核心5）采用任务池模式，将检测区域划分为16个并行任务，由线程池动态分配给空闲的CPU线程，负载均衡算法确保每个线程的任务量差异小于5%。和差比幅测角模块（核心6）由于计算量较小，与目标信息上报模块共享CPU核心，通过线程优先级（测角模块优先级高于上报模块）确保测角任务优先执行。

为评估系统的实时性，使用性能分析工具Intel VTune测量各模块的处理时间。在连续处理1000个雷达脉冲的测试中，数据获取与解析模块平均耗时8.2μs，信号处理模块总耗时45.6μs（数字下变频7.8μs、脉冲压缩12.3μs、MTD 9.5μs、CFAR 6.2μs、目标凝聚5.1μs、测角4.7μs），目标信息上报模块耗时3.5μs，总处理延迟为57.3μs，小于雷达脉冲重复周期（160μs@PRF=6250Hz），满足实时性要求。CPU利用率方面，10个核心的平均利用率为72%，其中核心2（脉冲压缩）和核心3（MTD）利用率最高（85%-90%），核心0（数据获取）利用率最低（25%），存在进一步优化空间。

外场测试在开阔场地进行，雷达架设高度10m，无人机目标为大疆Phantom 4（RCS约0.1m²），飞行高度50-200m，飞行速度5-15m/s，飞行距离500-3000m。测试结果显示，系统对无人机的最大探测距离为2800m，距离分辨率3m，方位角分辨率2°，速度测量误差小于1m/s。在连续3小时的跟踪测试中，目标丢失率为0.5%，虚警率为0.1次/分钟，满足实际应用需求。长时间稳定性测试（连续72小时运行）中，CPU温度稳定在65℃，内存泄漏量小于1KB/h，系统无崩溃或异常重启现象，工作稳定可靠。

#include <pthread.h>
#include <stdio.h>
#include <stdlib.h>
#include <complex.h>
#include <fftw3.h>
#include <sys/time.h>
#include <string.h>

#define SIGNAL_LENGTH 4096       // 信号长度（复数采样点）
#define FFT_SIZE 4096            // FFT大小
#define THREAD_NUM 8             // 线程数
#define PI 3.141592653589793

// 全局变量
complex float input[SIGNAL_LENGTH];       // 输入信号（基带IQ数据）
complex float output[SIGNAL_LENGTH];      // 输出信号（脉压结果）
complex float filter[FFT_SIZE];           // 匹配滤波器系数
pthread_mutex_t mutex;                    // 互斥锁
int thread_count = 0;                     // 线程完成计数
pthread_cond_t cond;                      // 条件变量

// 线程参数结构体
typedef struct {
    int start;                            // 起始距离单元
    int end;                              // 结束距离单元
} ThreadArgs;

// 生成LFM信号的匹配滤波器系数
void generate_filter() {
    float t, k = 5e12;  // 调频斜率5e12 Hz/s
    for (int i = 0; i < FFT_SIZE; i++) {
        t = (i - FFT_SIZE/2) / 6.25e6;    // 采样率6.25MHz
        filter[i] = cexpf(-I * 2 * PI * k * t * t / 2);  // LFM信号共轭
    }
}

// 脉冲压缩处理函数
void pulse_compression(int start, int end) {
    fftw_plan plan_fft, plan_ifft;
    complex float in[FFT_SIZE], out[FFT_SIZE];

    // 创建FFT和IFFT计划
    plan_fft = fftw_plan_dft_1d(FFT_SIZE, (fftw_complex*)in, (fftw_complex*)out, FFTW_FORWARD, FFTW_ESTIMATE);
    plan_ifft = fftw_plan_dft_1d(FFT_SIZE, (fftw_complex*)out, (fftw_complex*)in, FFTW_BACKWARD, FFTW_ESTIMATE);

    // 处理指定范围的距离单元
    for (int i = start; i < end; i++) {
        // 复制输入数据
        memcpy(in, &input[i * (FFT_SIZE / THREAD_NUM)], sizeof(complex float) * (FFT_SIZE / THREAD_NUM));

        // FFT
        fftw_execute(plan_fft);

        // 频域相乘（与滤波器系数）
        for (int j = 0; j < FFT_SIZE; j++) {
            out[j] *= filter[j];
        }

        // IFFT
        fftw_execute(plan_ifft);

        // 取模值并归一化
        for (int j = 0; j < FFT_SIZE; j++) {
            output[i * (FFT_SIZE / THREAD_NUM) + j] = cabsf(in[j]) / FFT_SIZE;
        }
    }

    // 销毁FFT计划
    fftw_destroy_plan(plan_fft);
    fftw_destroy_plan(plan_ifft);

    // 更新线程计数并发送信号
    pthread_mutex_lock(&mutex);
    thread_count++;
    if (thread_count == THREAD_NUM) {
        pthread_cond_signal(&cond);
    }
    pthread_mutex_unlock(&mutex);
}

// 线程入口函数
void* thread_func(void* args) {
    ThreadArgs* targs = (ThreadArgs*)args;
    pulse_compression(targs->start, targs->end);
    free(targs);
    return NULL;
}

int main() {
    struct timeval start, end;
    double elapsed_time;
    pthread_t threads[THREAD_NUM];
    int chunk_size = FFT_SIZE / THREAD_NUM;

    // 初始化
    generate_filter();
    memset(input, 0, sizeof(input));
    memset(output, 0, sizeof(output));
    pthread_mutex_init(&mutex, NULL);
    pthread_cond_init(&cond, NULL);

    // 生成测试输入信号（模拟LFM回波）
    for (int i = 0; i < SIGNAL_LENGTH; i++) {
        input[i] = 0.1 * rand() / RAND_MAX + 0.1j * rand() / RAND_MAX;  // 加入噪声
        if (i > 1000 && i < 1020) {
            input[i] += cexpf(I * 2 * PI * 1e6 * (i - 1000)/6.25e6);  // 目标回波
        }
    }

    // 记录开始时间
    gettimeofday(&start, NULL);

    // 创建线程
    for (int i = 0; i < THREAD_NUM; i++) {
        ThreadArgs* args = (ThreadArgs*)malloc(sizeof(ThreadArgs));
        args->start = i * chunk_size;
        args->end = (i + 1) * chunk_size;
        pthread_create(&threads[i], NULL, thread_func, args);
    }

    // 等待所有线程完成
    pthread_mutex_lock(&mutex);
    while (thread_count < THREAD_NUM) {
        pthread_cond_wait(&cond, &mutex);
    }
    pthread_mutex_unlock(&mutex);

    // 记录结束时间
    gettimeofday(&end, NULL);
    elapsed_time = (end.tv_sec - start.tv_sec) * 1000000 + (end.tv_usec - start.tv_usec);
    printf("脉冲压缩处理完成，耗时: %.2f μs\n", elapsed_time);

    // 输出前10个结果
    printf("脉压结果（前10个点）：\n");
    for (int i = 0; i < 10; i++) {
        printf("%.4f ", crealf(output[i]));
    }
    printf("\n");

    // 清理资源
    pthread_mutex_destroy(&mutex);
    pthread_cond_destroy(&cond);
    fftw_cleanup();

    return 0;
}

---
